Smart Grow Tente-Kit-AI Manuel
NOM DU MODÈLE
-
VSK-GIYP336PG2
-
VSK-GIYP346PG2
-
VSK-GIYP426PG2
-
VSK-GIYP448PG2
-
VSK-GIYP558PG2
CONSIGNES DE SÉCURITÉ
Veuillez lire attentivement les informations suivantes avant utilisation. Le non-respect de ces consignes de sécurité peut entraîner des blessures graves et dégager VIVOSUN de toute responsabilité et annuler toutes les garanties du produit.
-
Tenez ce kit de produit hors de portée des enfants.
-
Avant de commencer l’installation, le fonctionnement et l’entretien de ce kit de produit, nous vous recommandons vivement de lire et de respecter scrupuleusement les instructions fournies dans ce manuel ainsi que dans les manuels de chaque appareil inclus dans le kit.
-
Assurez-vous que votre source d’alimentation CA est conforme aux exigences électriques de chaque appareil de ce kit de produit.
-
Assurez-vous de vérifier et de respecter toutes les lois et réglementations locales régissant l’installation et le fonctionnement de ce produit, car elles peuvent stipuler des exigences de sécurité supplémentaires.
-
N’UTILISEZ PAS les appareils de ce kit dans des zones extérieures ou dans des endroits dangereux, tels que ceux à proximité de produits chimiques inflammables, explosifs ou corrosifs, ou dans des environnements humides.
-
Une utilisation inappropriée du ventilateur peut endommager définitivement votre équipement et annulera la garantie du fabricant.
-
NE mettez PAS les doigts ou d’autres objets dans les ventilateurs.
-
NE couvrez PAS l’entrée ou la sortie des ventilateurs.
-
NE couvrez PAS les cordons d’alimentation avec des tapis ou d’autres matériaux.
-
NE regardez PAS directement la lampe de croissance LED. Portez des lunettes appropriées lorsque la lampe est en fonctionnement.
-
Avant l’installation, l’entretien ou le déplacement, assurez-vous de débrancher et d’éteindre les appareils.
-
Si votre appareil ou cordon d’alimentation est endommagé, arrêtez d’utiliser l’appareil et contactez-nous immédiatement pour un service après-vente. Le démontage ou la modification des appareils sans l’autorisation de VIVOSUN peut causer des dommages et annuler la garantie.
NE jetez PAS ce produit avec vos ordures ménagères ordinaires. Les appareils électriques contiennent des matières dangereuses qui peuvent nuire à l’environnement si elles ne sont pas éliminées correctement.
Veuillez contacter votre gouvernement local pour obtenir des informations sur les centres de dépôt à proximité ou les programmes de recyclage qui acceptent les déchets électroniques.
SPÉCIFICATIONS
| Image | VSK-GIYP336PG2 | VSK-GIYP346PG2 | VSK-GIYP448PG2 | VSK-GIYP558PG2 | ||
|---|---|---|---|---|---|---|
BOX A |
Tente de culture |
|
36"x36"x72" x1 (90x90x180cm x1) |
39"x39"x72" x1 (100*100*180cm x1) |
48"x48"x80" x1 (120x120x200cm x1) |
60"x60"x80" (150x150x200cm x1) |
BOX B |
Lampe de croissance |
|
AeroLight 350W x1 |
AeroLight 350W x1 |
AeroLight 550W x1 |
AeroLight 850W x1 |
Suspentes à corde |
Suspentes à corde x2 |
Suspentes à corde x2 |
Suspentes à corde x2 |
Suspentes à corde x2 |
||
BOX C |
Contrôleur |
|
GrowHub X42 x1 |
GrowHub X42 x1 |
GrowHub X42 x1 |
GrowHub X42 x1 |
BOX D |
Ventilateur de conduit |
|
AeroZesh T4 x1 |
AeroZesh T4 x1 |
AeroZesh T6 x1 |
AeroZesh T8 x1 |
BOX E |
Filtre à charbon actif |
|
Filtre à charbon actif 4"(10cm) x1 |
Filtre à charbon actif 4"(10cm) x1 |
Filtre à charbon actif 6" (15cm) x1 |
Filtre à charbon actif 8" (20cm) x1 |
Préfiltre |
|
Préfiltre 4" (10cm) x1 |
Préfiltre 4" (10cm) x1 |
Préfiltre 6" (15cm) x1 |
Préfiltre 8" (20cm) x1 |
|
BOX F |

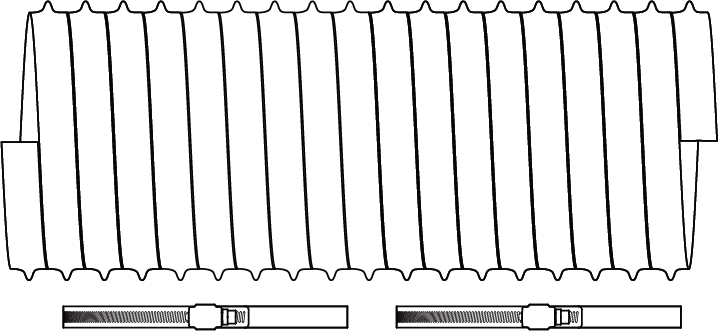

Conduit |
|
4" (10.2cm) Conduit 8ft (2.4m) x1 |
4" (10.2cm) Conduit 8ft (2.4m) x1 |
6" (15.2cm) Conduit 8ft (2.4m) x1 |
8" (20.2cm) Conduit 8ft (2.4m) x1 |
Colliers |
4" (10.2cm) Collier métallique x2 |
4" (10.2cm) Collier métallique x2 |
6" (15.2cm) Collier métallique x2 |
8" (20.2cm) Collier métallique x2 |
||
BOX G |
Sacs de culture |
|
5 gal. (18.9 L) Sac de culture x5 |
5 gal. (18.9 L) Sac de culture x5 |
5 gal. (18.9 L) Sac de culture x5 |
5 gal. (18.9 L) Sac de culture x5 |
BOX H |
Filet de treillis |
|
Filet de treillis 36"x36" (90cm x 90cm) x1 |
Filet de treillis 36"x36" (90cm x 90cm) x1 |
Filet de treillis 48"x48" (120cm x 120cm) x1 |
Filet de treillis 60"x60" (150cm x 150cm) x1 |
Couvercle de ventilation |
|
Couvercles de ventilation - 4" (10.2cm) x2 |
Couvercles de ventilation - 4" (10.2cm) x2 |
Couvercles de ventilation - 6" (15.2cm) x2 |
Couvercles de ventilation - 8" (20.2cm) x2 |
|
Attaches torsadées |
|
Attache torsadée - 328 ft (100m) x1 |
Attache torsadée - 328 ft (100m) x1 |
Attache torsadée - 328 ft (100m) x1 |
Attache torsadée - 328 ft (100m) x1 |
|
Cisailles |
|

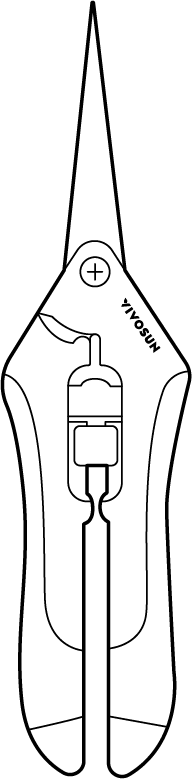

Cisaille d’élagage x1 |
Cisaille d’élagage x1 |
Cisaille d’élagage x1 |
Cisaille d’élagage x1 |
|

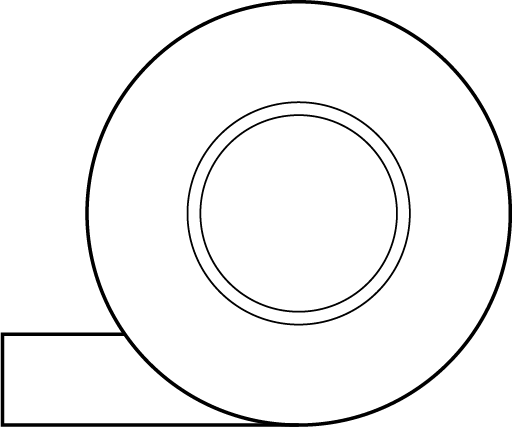

Ruban adhésif pour conduit |
|
Ruban adhésif aluminium pour conduit - 5ft (1.55m) x1 |
Ruban adhésif aluminium pour conduit - 5ft (1.55m) x1 |
Ruban adhésif aluminium pour conduit - 5ft (1.55m) x1 |
Ruban adhésif aluminium pour conduit - 5ft (1.55m) x1 |
|
BOX I |
Ventilateur à pince |
|
Aero Wave E6 Gen2 x1 |
Aero Wave E6 Gen2 x1 |
Aero Wave E6 Gen2 x1 |
Aero Wave E6 Gen2 x2 |
| Image | VSK-GIYP426PG2 | ||
|---|---|---|---|
BOX A |
Tente de culture |
|
48"x24"x60" x1 (120x60x180cm x1) |
BOX B |
Lampe de croissance |
|
AeroLight 240W x1 |
Suspentes à corde |
Suspentes à corde x2 |
||
BOX C |
Contrôleur |
|
GrowHub X42 x1 |
BOX D |
Ventilateur de conduit |
|
AeroZesh T4 x1 |
BOX E |
Filtre à charbon actif |
|
Filtre à charbon actif 4" (10cm) x1 |
Préfiltre |
|
Préfiltre 4" (10cm) x1 |
|
BOX F |
Conduit |
|
4" (10.2cm) Conduit 8ft (2.4m) x1 |
Colliers |
4" (10.2cm) Collier métallique x2 |
||
BOX G |
Sacs de culture |
|
5 gal. (18.9 L) Sac de culture x5 |
BOX H |
Filet de treillis |
|
Filet de treillis 48"x24" (120cm x 60cm) x1 |
Couvercle de ventilation |
|
Couvercles de ventilation - 4" (10.2cm) x2 |
|
Attaches torsadées |
|
Attache torsadée - 328ft (100m) x1 |
|
Cisailles |
|
Cisaille d’élagage x1 |
|
Ruban adhésif pour conduit |
|
Ruban adhésif aluminium pour conduit - 5ft (1.55m) x1 |
|
BOX I |
Ventilateur à pince |
|
Aero Wave E6 Gen2 x1 |
VIDÉO DE CONFIGURATION RAPIDE
Exemple 1 : VSK-GIYP448PG2 (incluant la lampe AeroLight Bar)

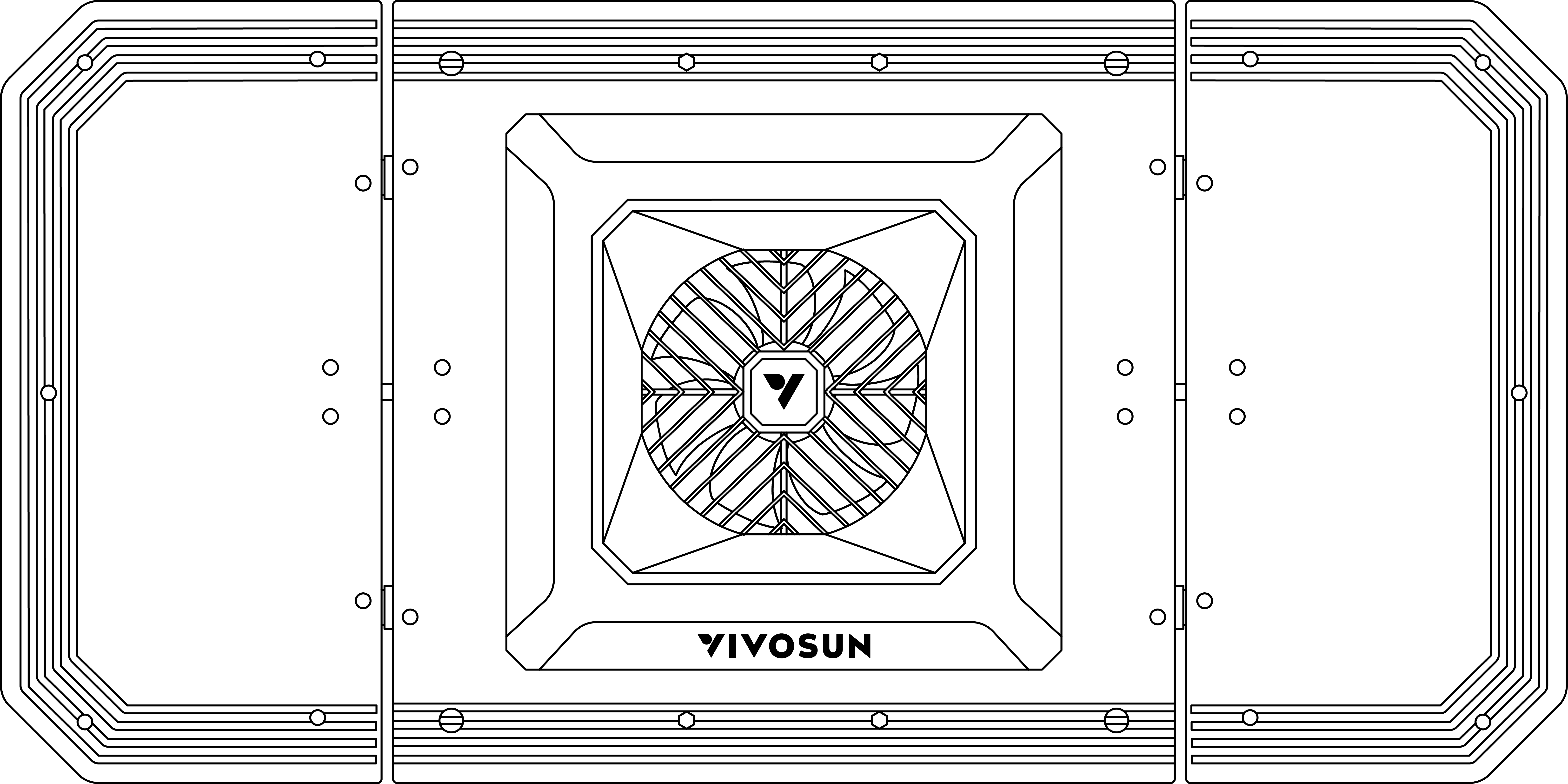

Exemple 2 : VSK-GIYP426PG2 (incluant la lampe AeroLight Board)
GUIDE D’INSTALLATION RAPIDE
Étape 1

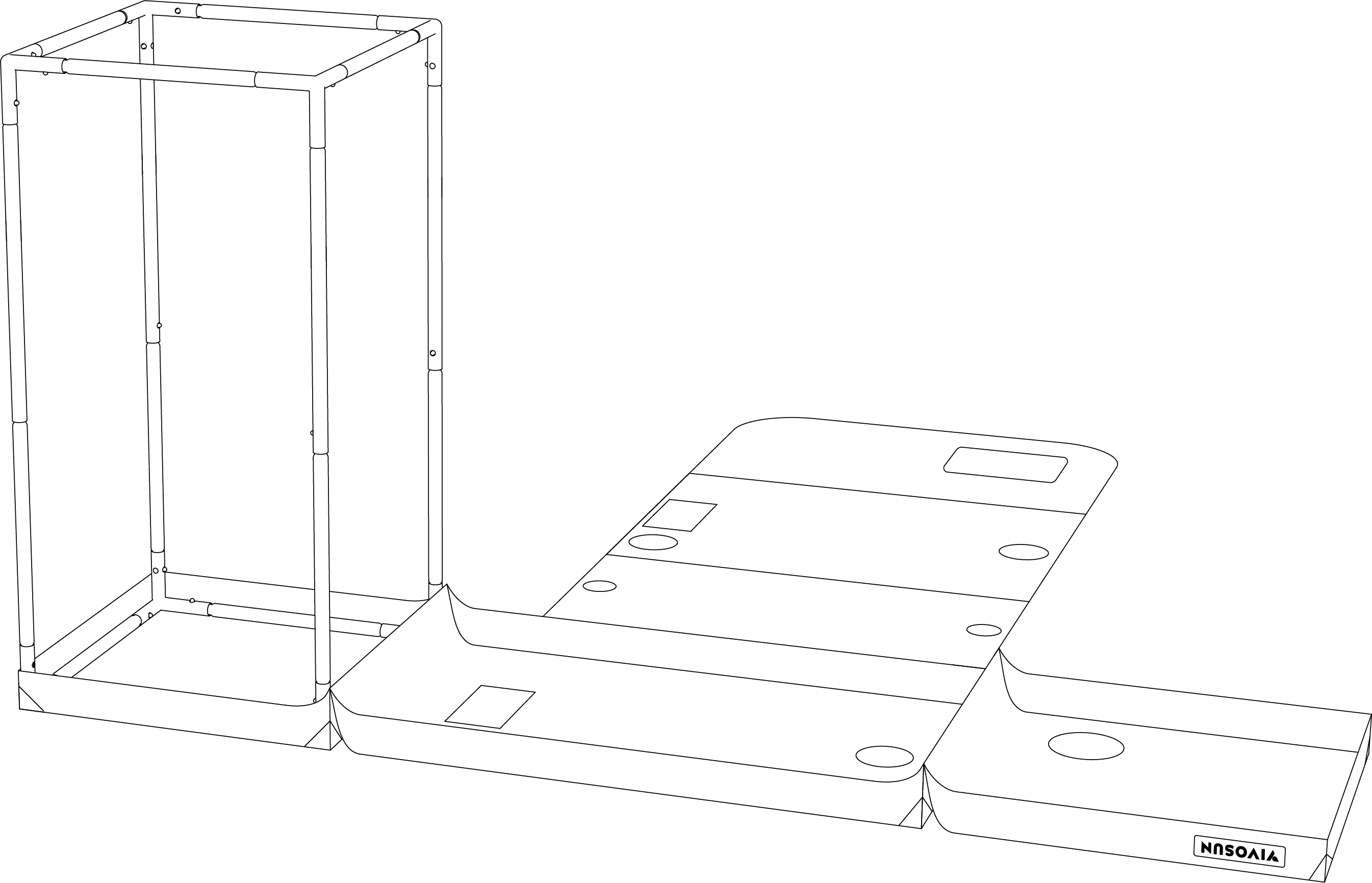

Installez votre Tente de culture ( BOX A ) en suivant les instructions du Manuel de la tente de culture.
ÉTAPE 2

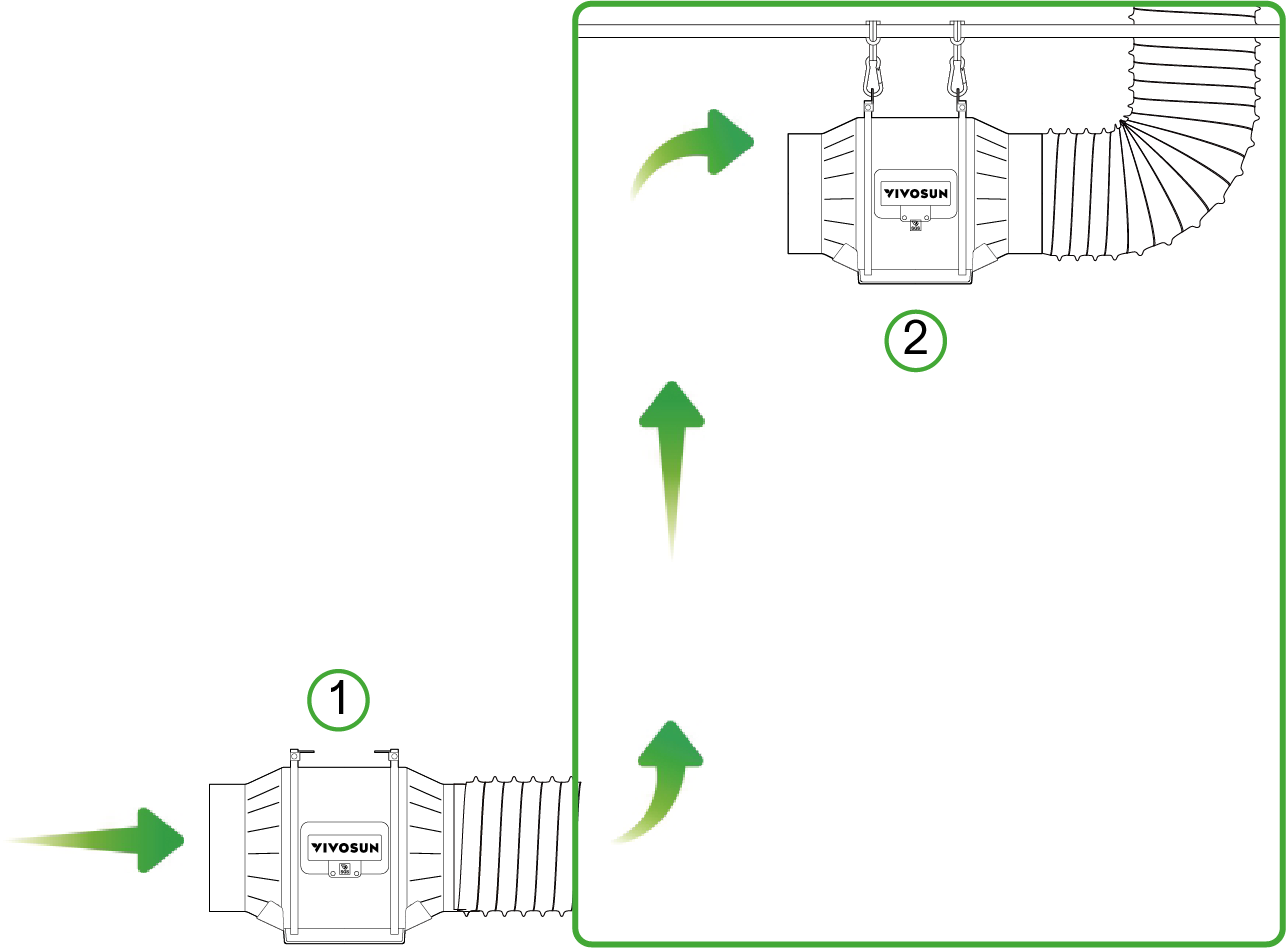

Installez le ventilateur de conduit AeroZesh (BOX D) à l’endroit souhaité. Suspendez le ventilateur de conduit avec les sangles (BOX D). Pour des instructions spécifiques, reportez-vous au Manuel AeroZesh.
*1.Ventilateur d'admission *2.Ventilateur d'extraction
ÉTAPE 3

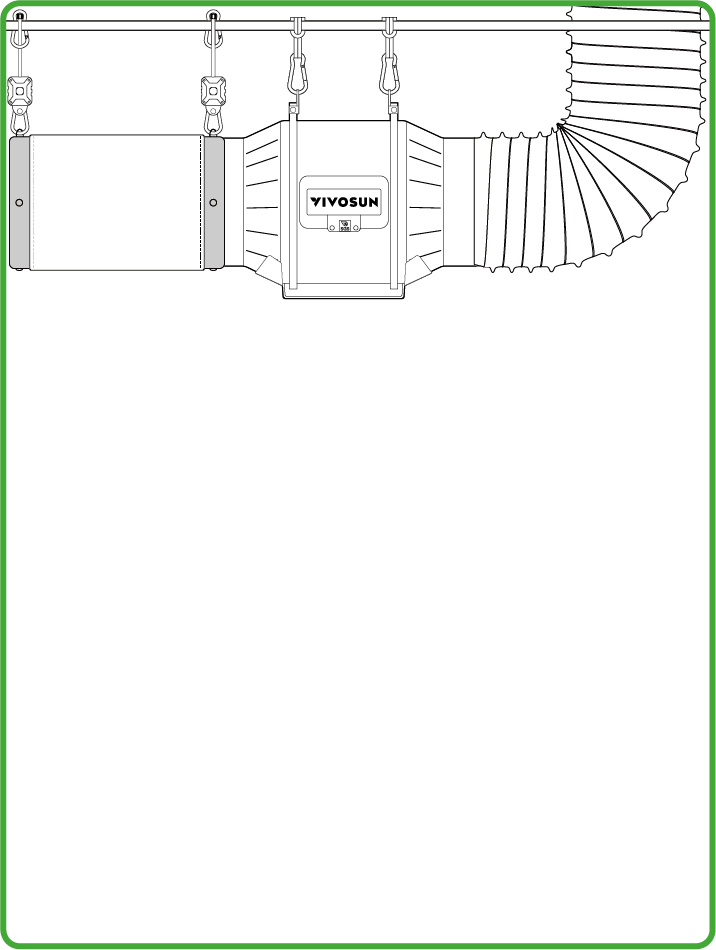

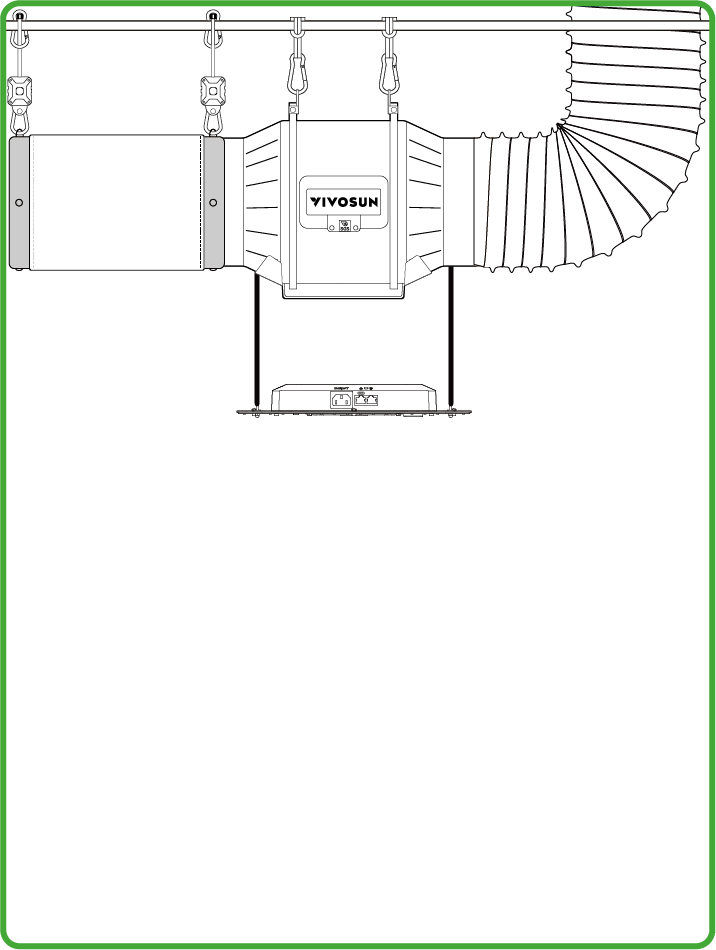

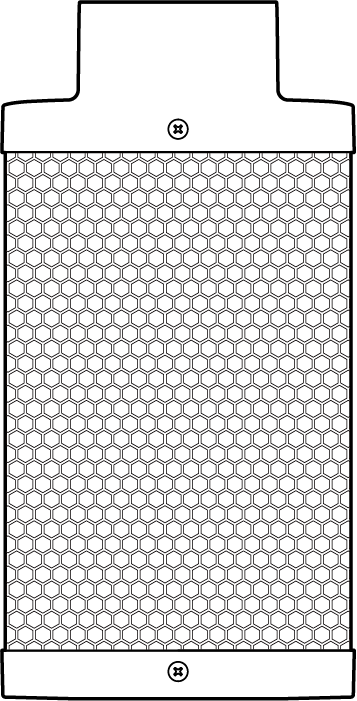

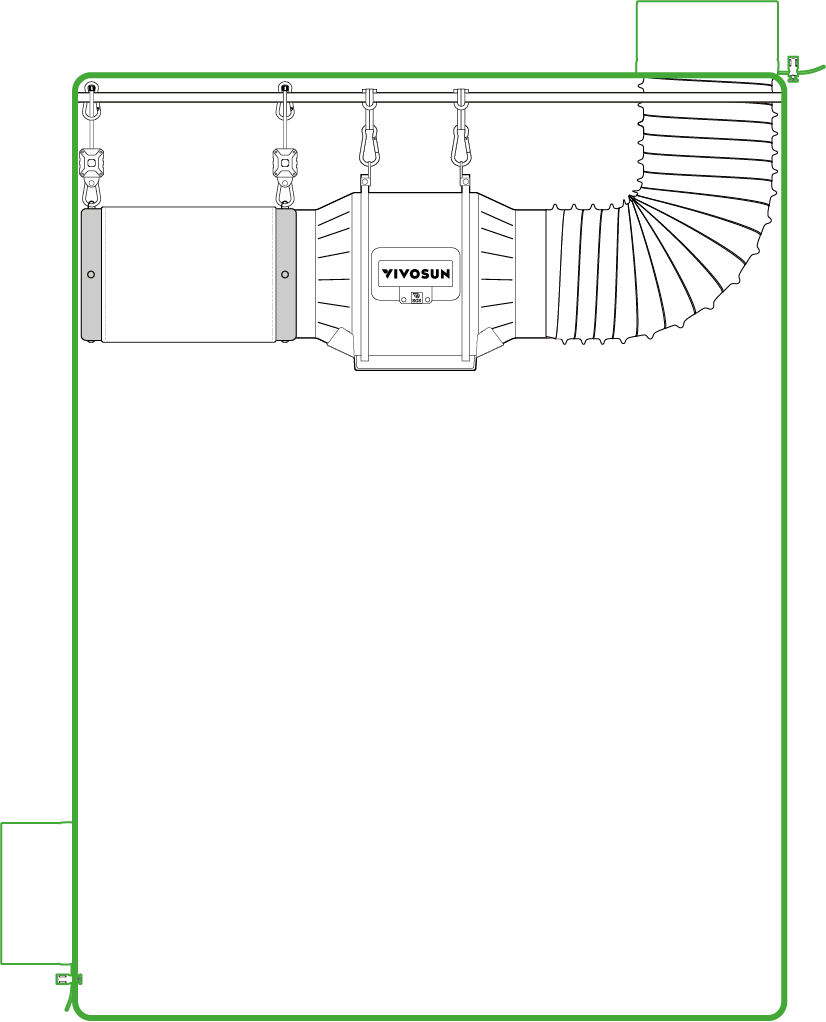

Placez le préfiltre sur le filtre à charbon actif (BOX E). Installez le filtre à charbon actif et le conduit (BOX F) sur le ventilateur de conduit AeroZesh avec les colliers et suspendez-les avec les sangles (BOX E).
ÉTAPE 4

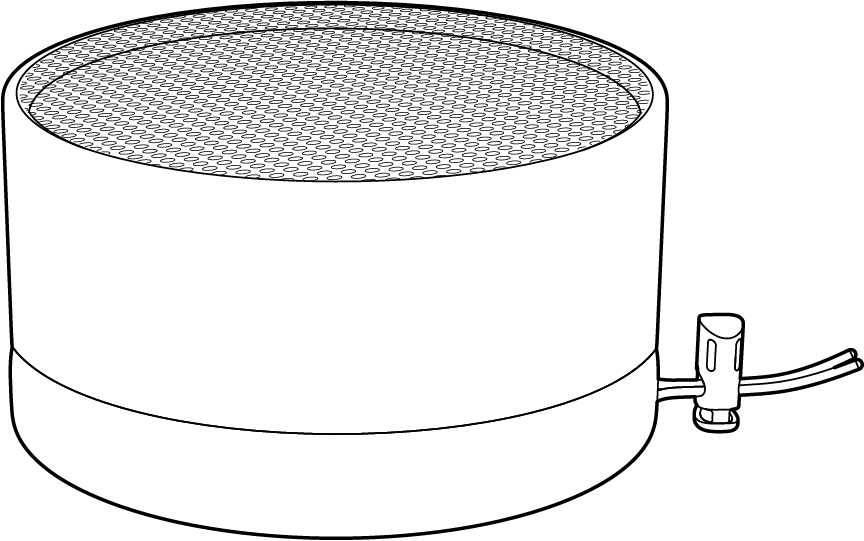

Pour une protection supplémentaire de la ventilation, placez le couvercle de ventilation (BOX H) dans l’entrée d’air de la tente ou la sortie du conduit si nécessaire. (OPTIONNEL).
ÉTAPE 5

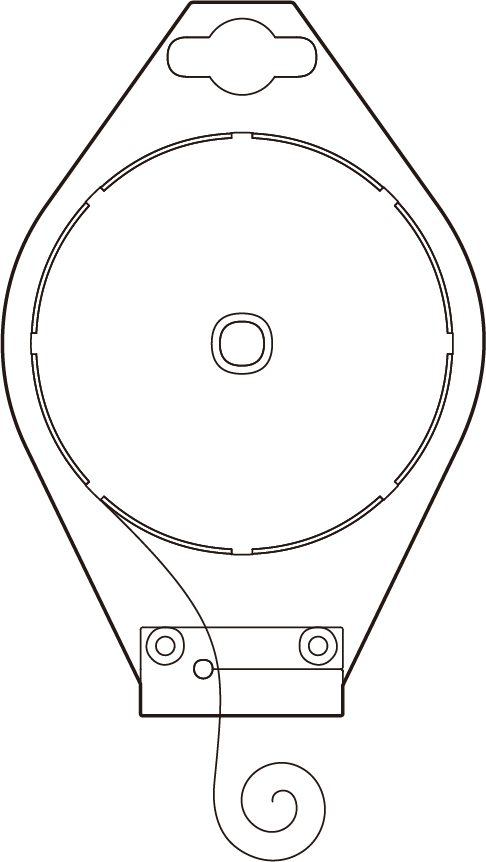

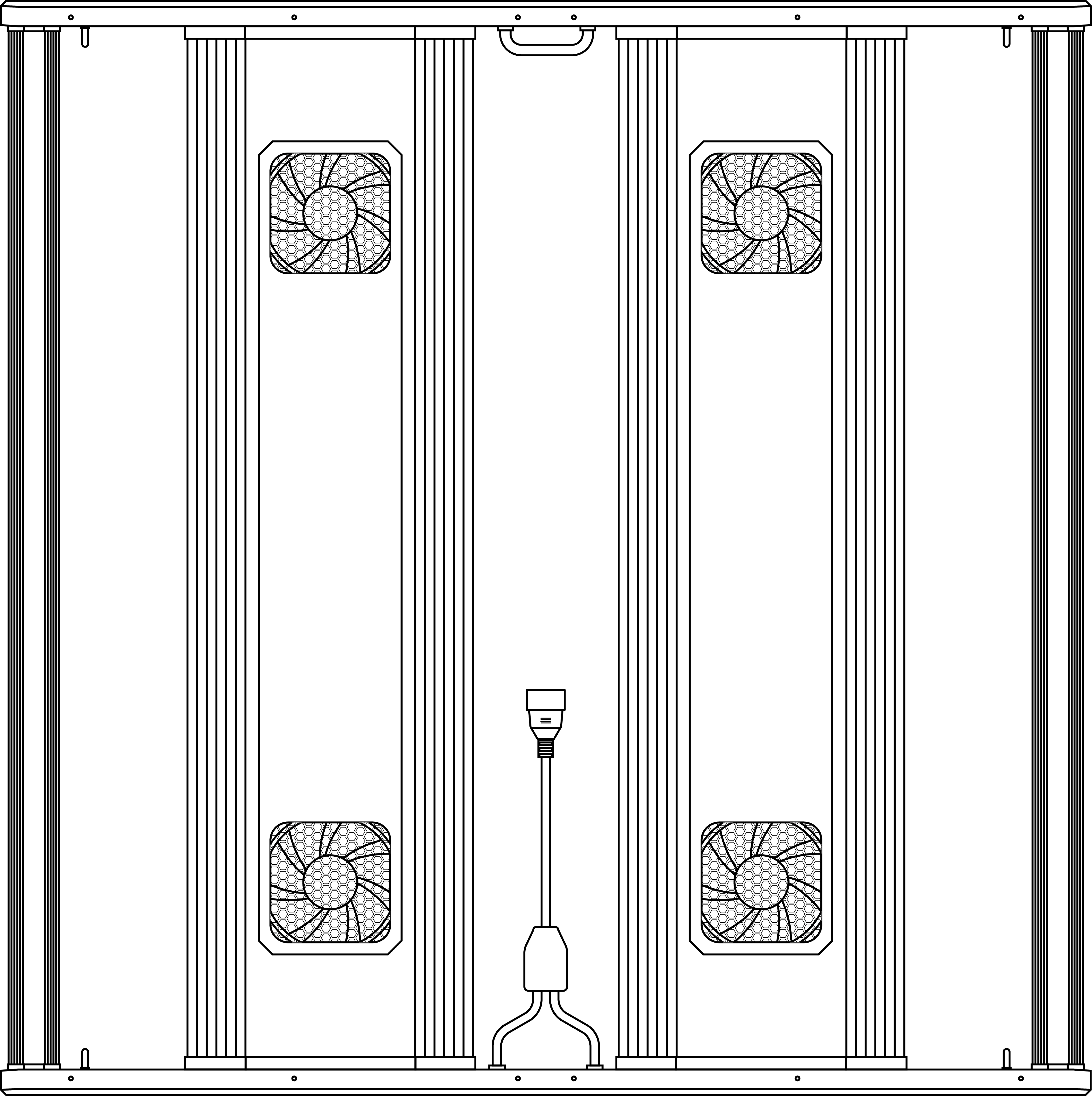

Installez l’AeroLight (BOX B) sur une tringle de plafond ou un autre support approprié à l’aide des suspentes à corde (BOX B) et ajustez à la hauteur appropriée. Pour des instructions spécifiques, veuillez vous référer au Manuel AeroLight.
AeroLight 240W: https://vivosun.com/support/guide/aerolight-gen2
AeroLight 350W/550W/850W: https://vivosun.com/support/guide/aerolight-2
ÉTAPE 6

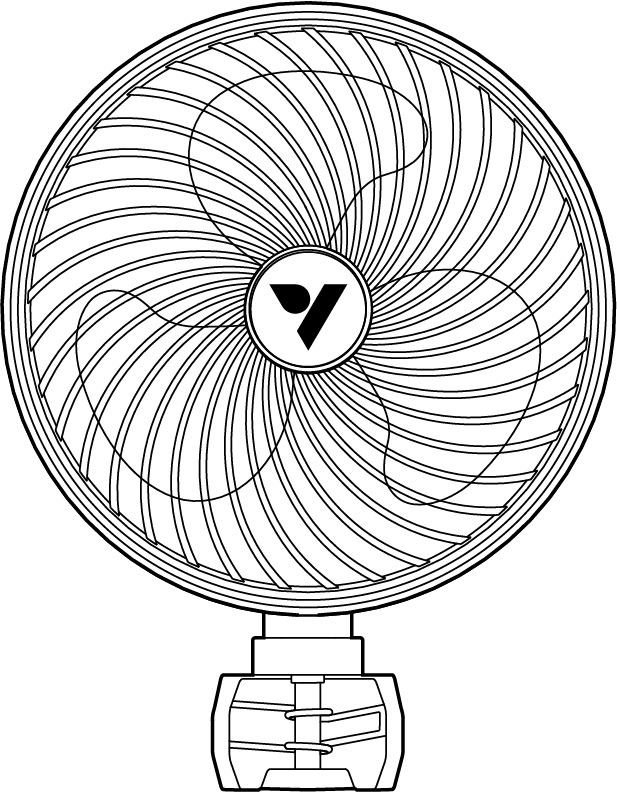

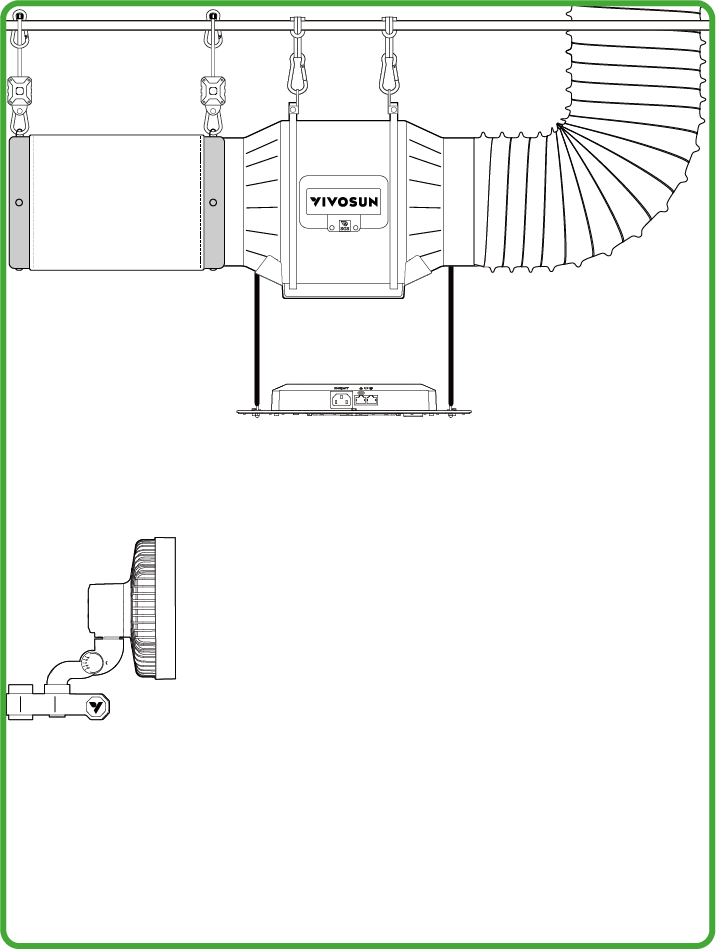

Installez l’AeroWave à un endroit approprié (BOX I) dans votre tente. Pour des instructions spécifiques, veuillez vous référer au Manuel AeroWave.
ÉTAPE 7

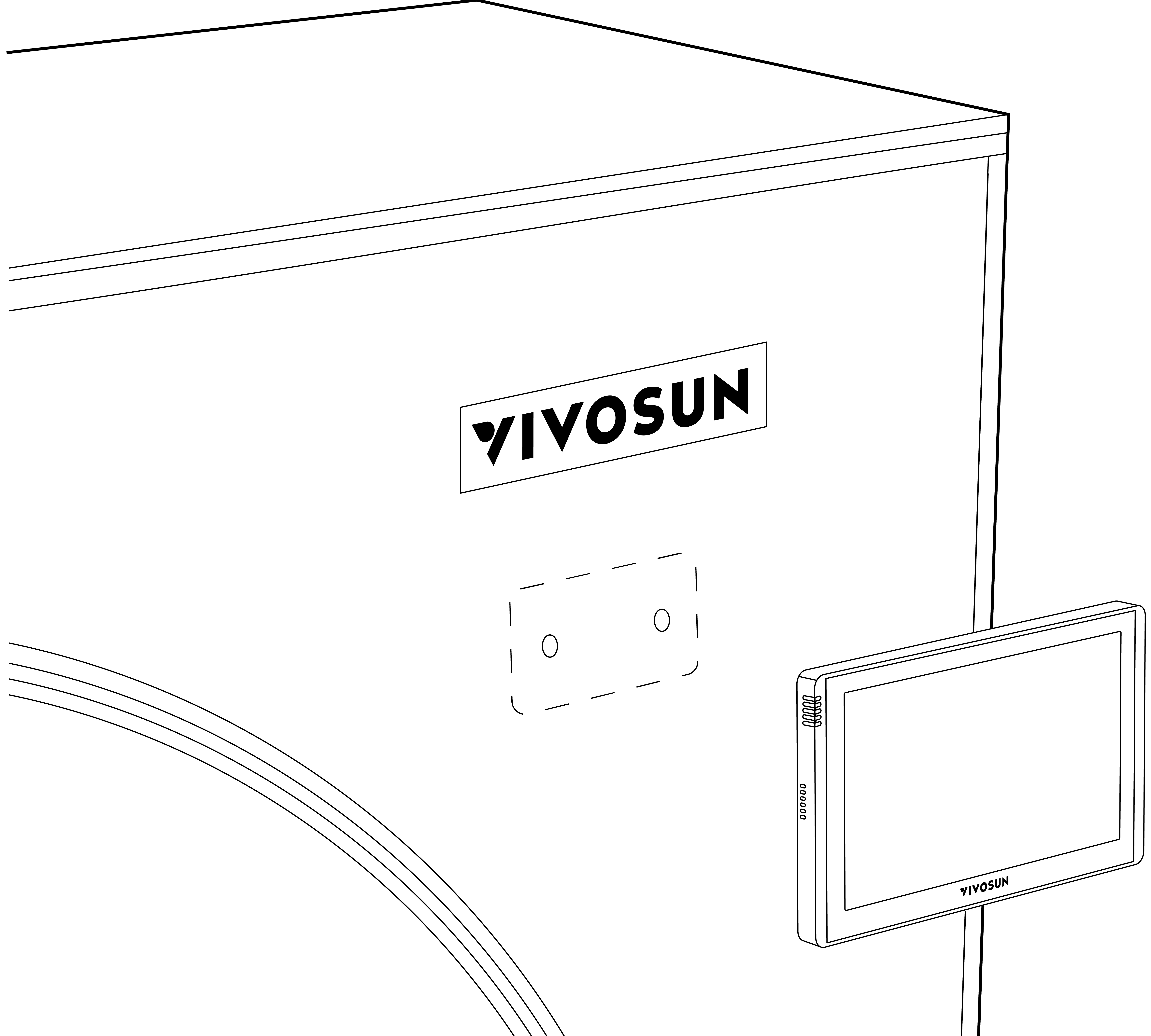

Montez le contrôleur GrowHub X42 (BOX C) sur votre tente ou sur le mur à l’aide de la plaque en fer. Pour des instructions spécifiques, veuillez vous référer au Manuel GrowHub.
ÉTAPE 8

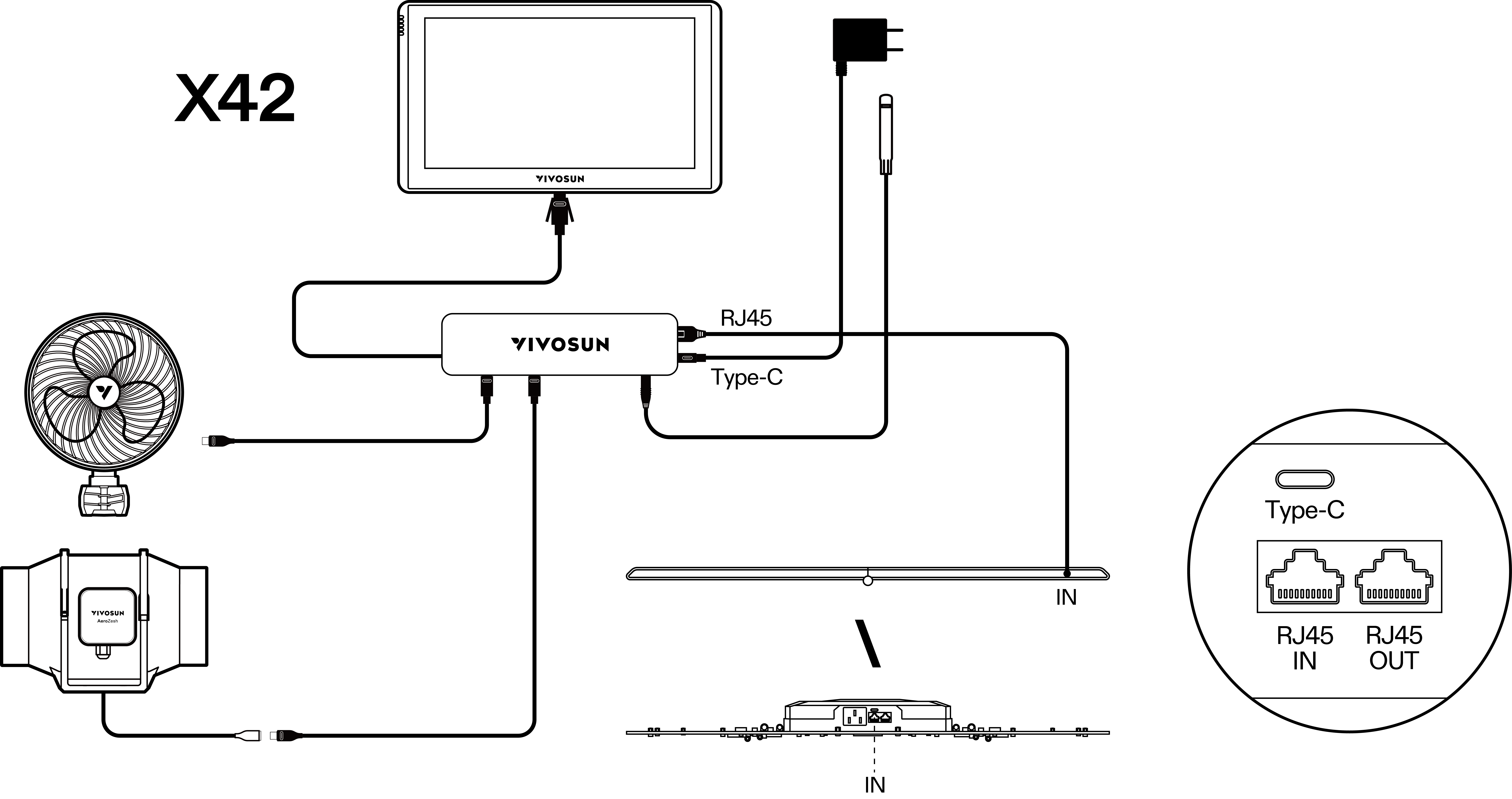

Connectez l’AeroLight au GrowHub avec un câble RJ45 (BOX B) branché sur le convertisseur RJ11&RJ45. Connectez l’AeroZesh avec un câble Type-C (BOX C) à l’un des ports Type-C. Branchez le capteur de température/humidité (BOX C) sur le port AUX. Pour des instructions d’installation spécifiques, veuillez vous référer au Manuel GrowHub.
ÉTAPE 9

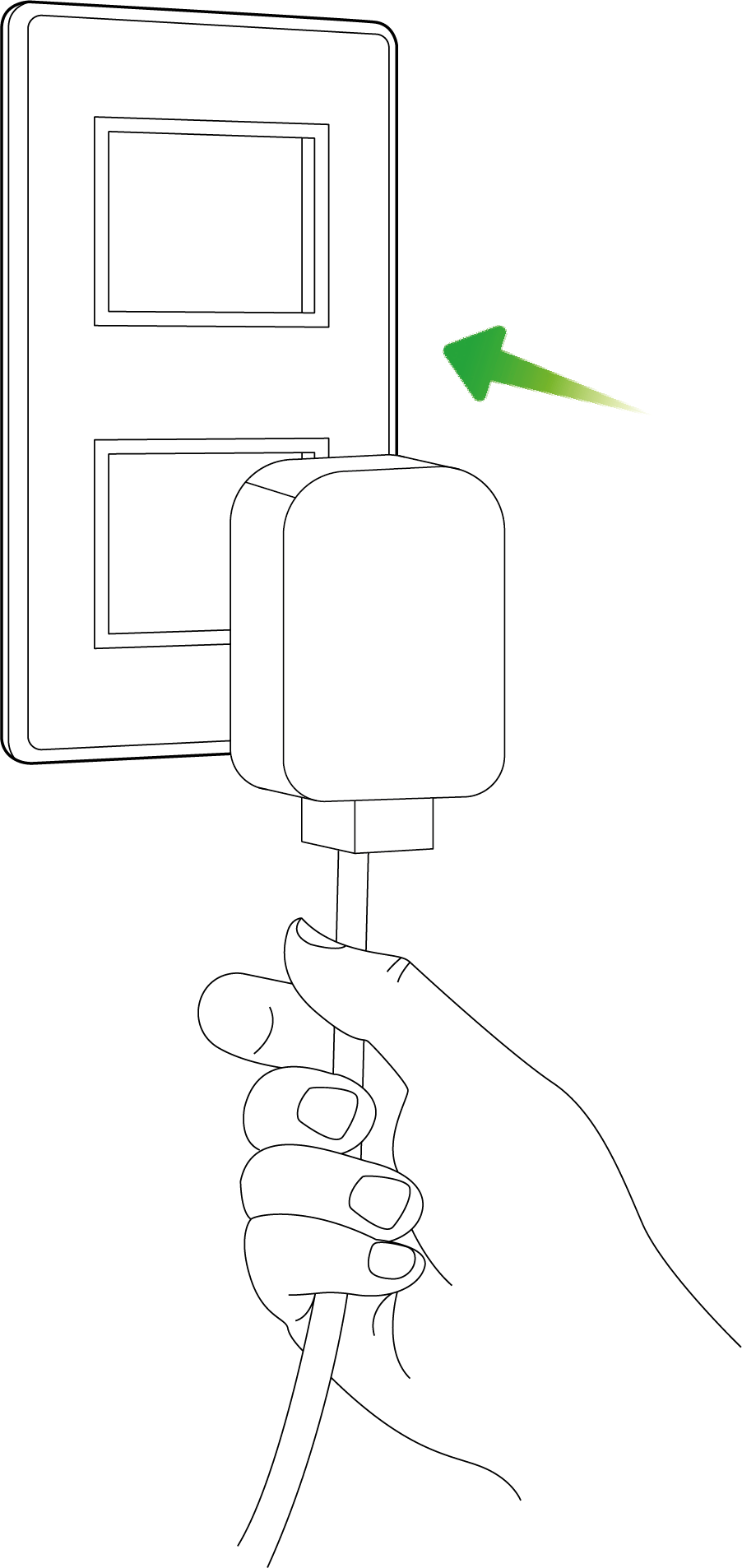

Branchez l’AeroLight et l’AeroZesh sur des prises CA à proximité à l’aide des cordons d’alimentation dans BOX B et D.
ÉTAPE 10

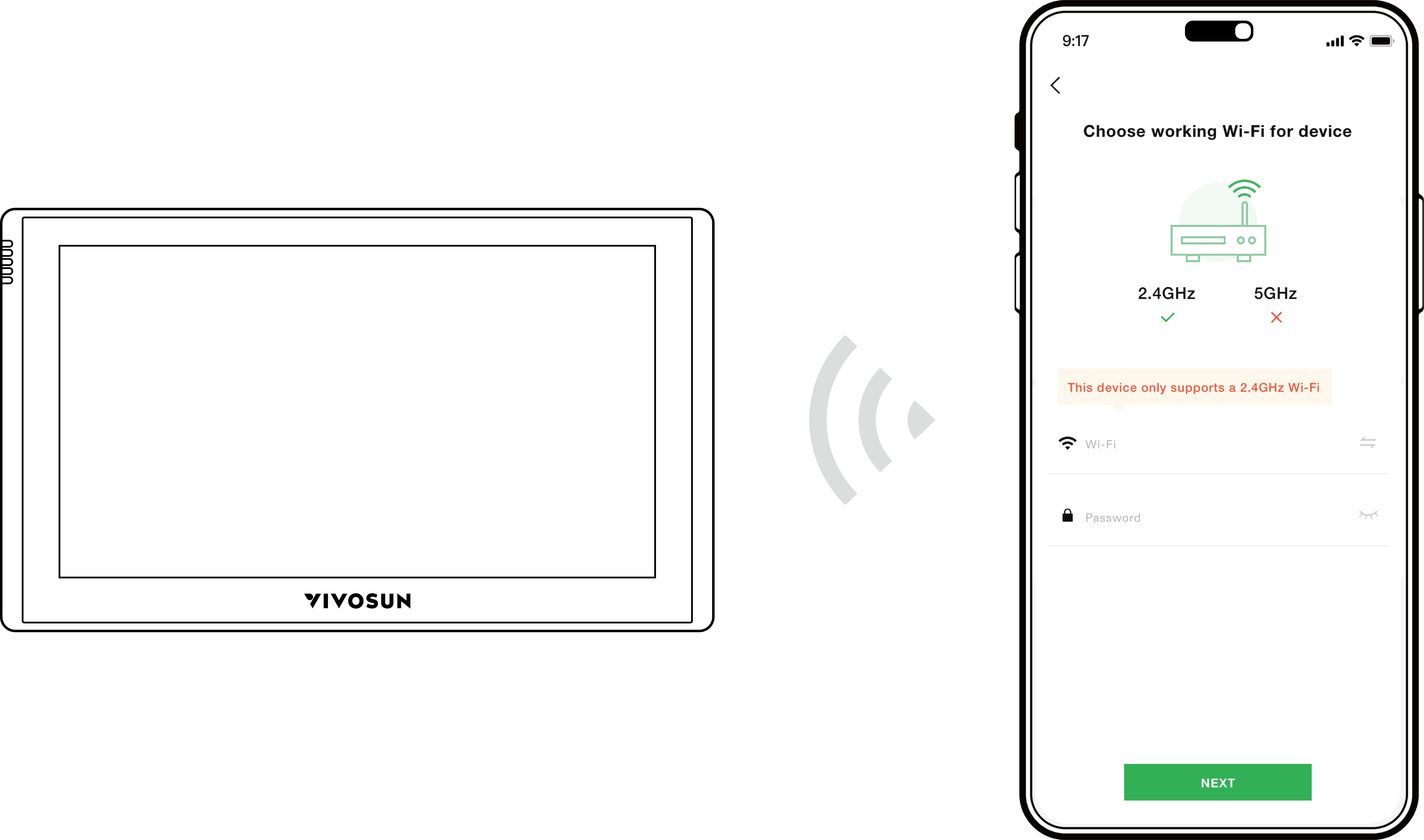

CONNEXION À L’APPLICATION VIVOSUN
1 . Téléchargez l’application Vivosun
Recherchez ''VIVOSUN'' dans l’Apple App Store ou dans le Google Play Store pour télécharger l’application Vivosun.
2 . Ajoutez votre contrôleur GrowHub E42A+
Appuyez sur " + " ou
pour ajouter votre contrôleur GrowHub E42A+. Lors de la connexion à l’application Vivosun,
clignotera à l’écran.
Pour des instructions plus spécifiques sur l’utilisation du E42A+, veuillez vous référer au manuel GrowHub.
Remarque :
Assurez-vous de disposer d’une connexion Wi-Fi 2,4 GHz et que le Bluetooth est activé sur votre téléphone.
ÉTAPE 11

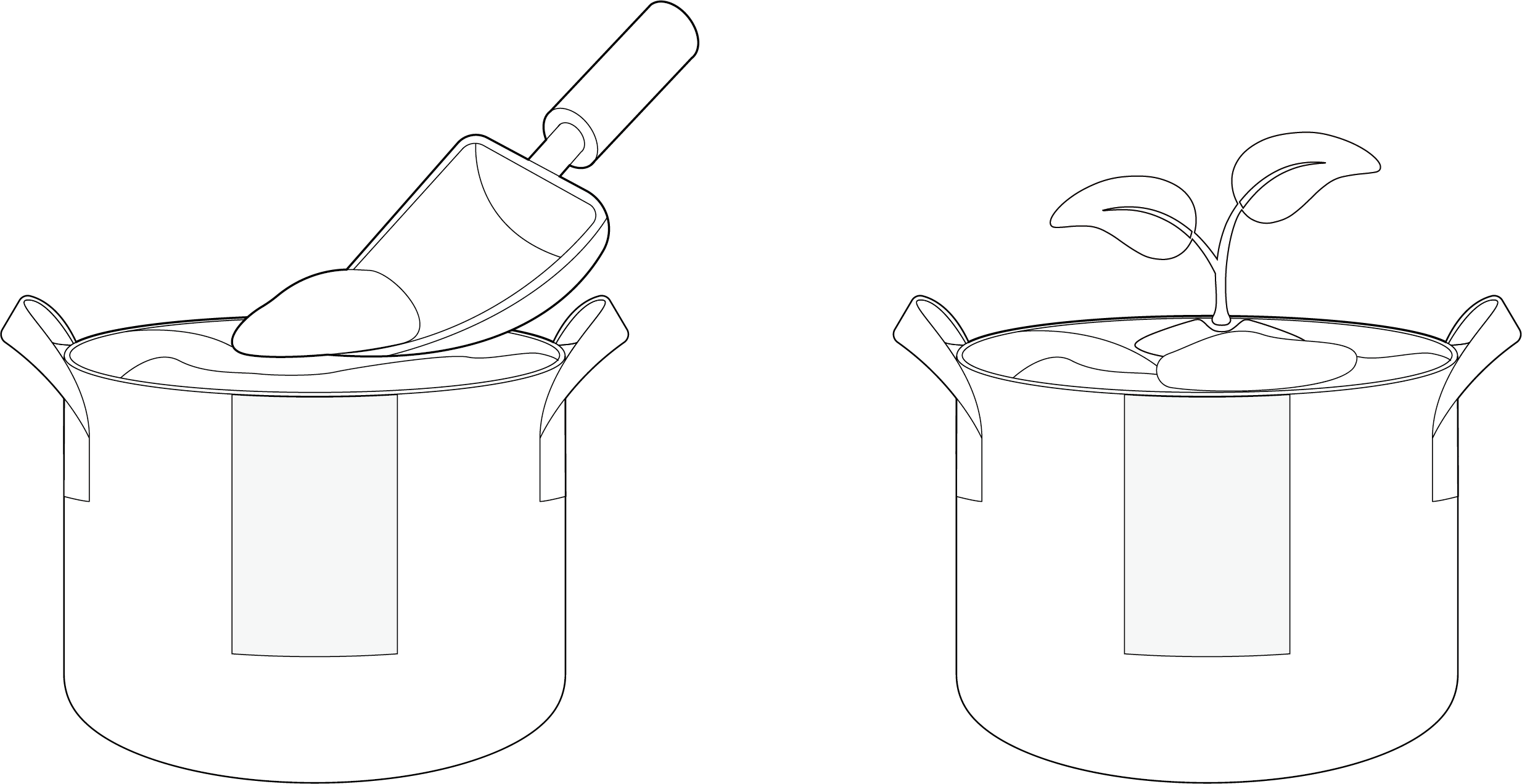

Remplissez les sacs de culture (BOX G) avec un substrat de culture et placez les graines ou les plants.
ÉTAPE 12

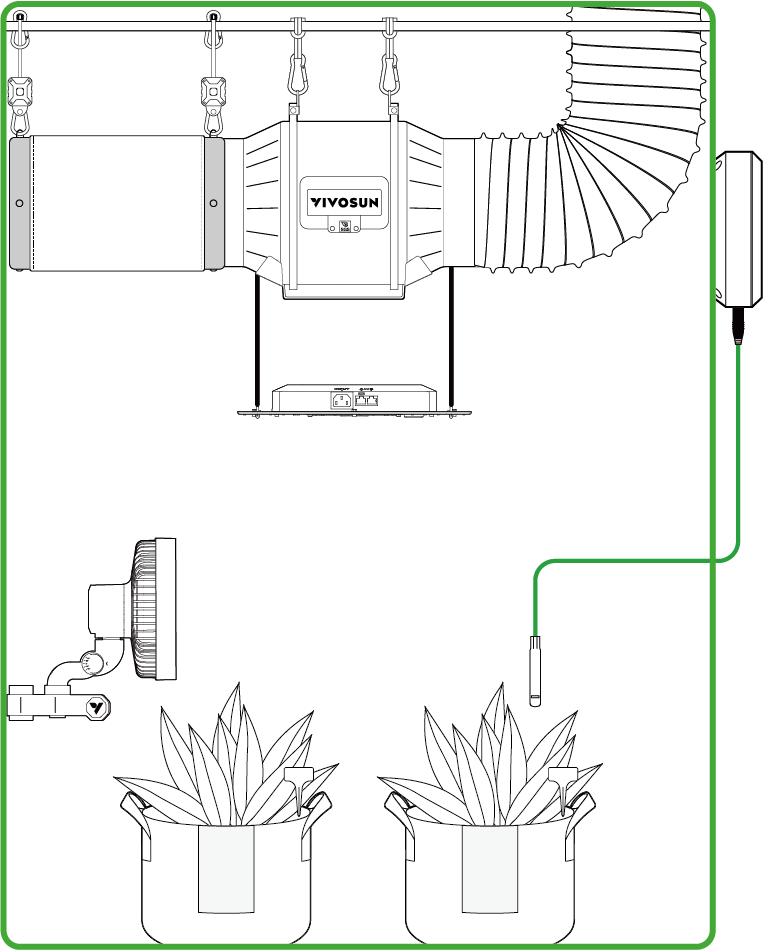

Placez le capteur de température/humidité (BOX C) à un endroit approprié dans la tente de culture pour surveiller les conditions environnementales.
ÉTAPE 13

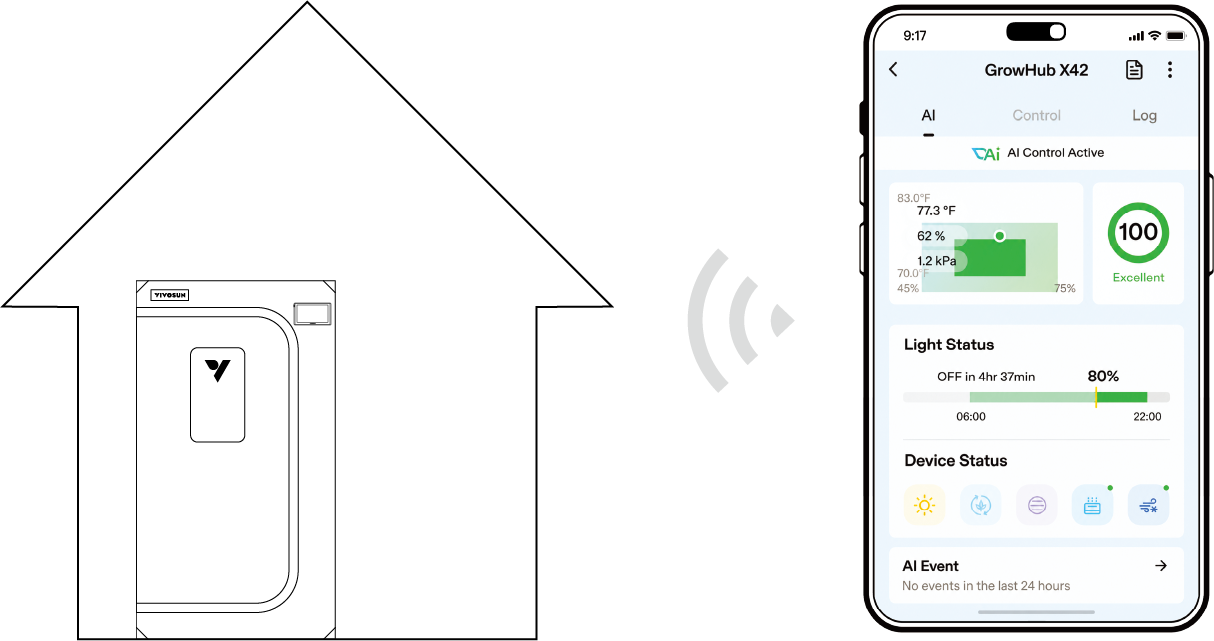

Connectez-vous à votre compte et créez un nouveau "jardin" en connectant votre contrôleur GrowHub via Wi-Fi.
Pour plus de détails, veuillez vous référer au Manuel GrowHub.
ÉTAPE 14
Après avoir connecté votre GrowHub, vous pouvez configurer une recette de culture, contrôler vos appareils à distance, consulter les journaux archivés, définir des alarmes, enregistrer et partager votre expérience.
