vivosun

Intelligentes Growzelt-Kit - Pro-Handbuch

MODELLBEZEICHNUNG

VSK-GIYP224
VSK-GIYP276
VSK-GIYP336
VSK-GIYP425
VSK-GIYP448

SICHERHEITSINFORMATIONEN

Bitte lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Produkt verwenden. Die Nichteinhaltung dieser Sicherheitsanweisungen kann zu schweren Verletzungen führen, und VIVOSUN lehnt jegliche Haftung ab und alle Produktgarantien werden ungültig.

Bevor Sie mit der Installation, Bedienung und Wartung dieses Produktkits beginnen, empfehlen wir Ihnen dringend, die Anweisungen in diesem Handbuch sowie in den Handbüchern für jedes im Kit enthaltene Gerät sorgfältig zu lesen und zu befolgen.
Stellen Sie sicher, dass Ihre Wechselstromquelle den elektrischen Anforderungen jedes Geräts in diesem Produktkit entspricht.
Stellen Sie sicher, dass Sie alle lokalen Gesetze und Vorschriften bezüglich der Installation und des Betriebs dieses Produkts überprüfen und einhalten, da diese zusätzliche Sicherheitsanforderungen enthalten können.
Verwenden Sie die Geräte in diesem Kit NICHT im Freien oder in gefährlichen Umgebungen, wie z.B. in der Nähe von entzündlichen, explosiven oder korrosiven Chemikalien oder in feuchten Umgebungen.
Stecken Sie KEINE Finger oder andere Gegenstände in die Ventilatoren.
Decken Sie den Einlass oder Auslass der Ventilatoren NICHT ab. Decken Sie die Netzkabel NICHT mit Teppichen oder anderen Materialien ab.
Sehen Sie NICHT direkt in das LED-Wachstumslicht. Tragen Sie geeignete Schutzbrillen, während das Licht in Betrieb ist.
Vor der Installation, Wartung oder Verlagerung müssen die Geräte unbedingt ausgesteckt und ausgeschaltet werden.
Wenn Ihr Gerät oder Netzkabel beschädigt ist, verwenden Sie das Gerät nicht weiter und kontaktieren Sie uns sofort für einen Service. Das Zerlegen oder Ändern von Geräten ohne die Erlaubnis von VIVOSUN kann Schäden verursachen und die Garantie ungültig machen.

Entsorgen Sie dieses Produkt NICHT mit Ihrem normalen Hausmüll. Elektrogeräte enthalten gefährliche Materialien, die der Umwelt schaden können, wenn sie nicht ordnungsgemäß entsorgt werden.

Bitte wenden Sie sich an Ihre örtlichen Behörden, um Informationen zu nahegelegenen Sammelstellen oder Recyclingprogrammen zu erhalten, die Elektronikschrott annehmen.

PRODUKTINHALT

Bild	Name	Box-Nummer
	Growzelt	Box A
	AeroLight SE Eingebautes Ventilator-Licht	Box B
	GrowHub Controller E42A+	Box C
	AeroZesh T Kanalventilator	Box D
	Aktivkohlefilter	Box E
	Vorfilter	Box E
	Kanäle und Klammern	Box F
	5 Gal. Pflanzbeutel	Box G
	Elastisches Gitter	Box H
	Lüftungsabdeckungen	Box H
	Gartendrahtbinder	Box H
	Gartenschere	Box H
	Aluminium-Klebeband	Box H
	AeroWave E6 Gen2	Box I


Name

Box-Nummer

40bb88e1a490ebbf8727c1aaa7cddae1

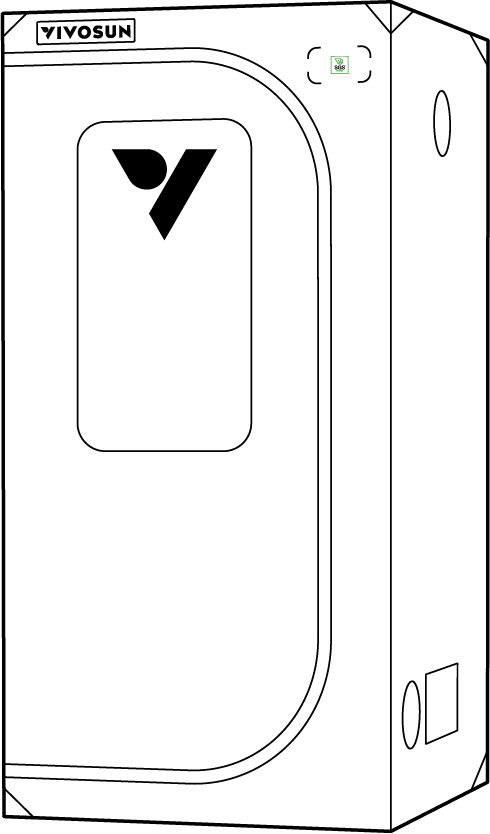

Growzelt

Box A

418d9f2e50485349bdb9b22e58c7ecd5

AeroLight SE Eingebautes Ventilator-Licht

Box B

73750171ab77361e0ab313d78e2863f1

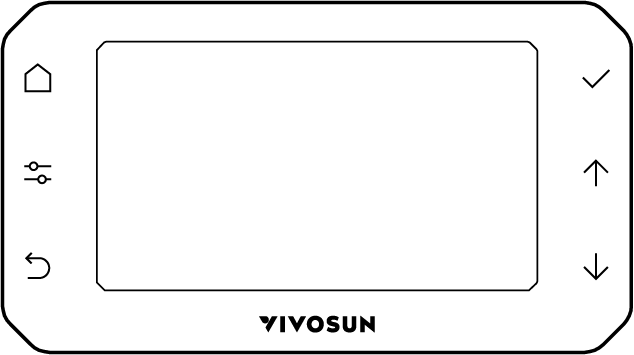

GrowHub Controller E42A+

Box C

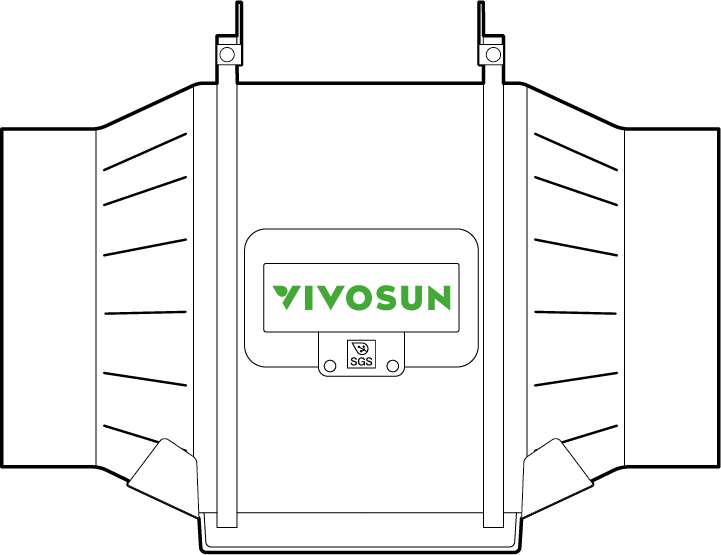

0d28344d19ae541a5f031c8ea2416310

AeroZesh T Kanalventilator

Box D

2195ebf363516b6340f51d66e91edfc3

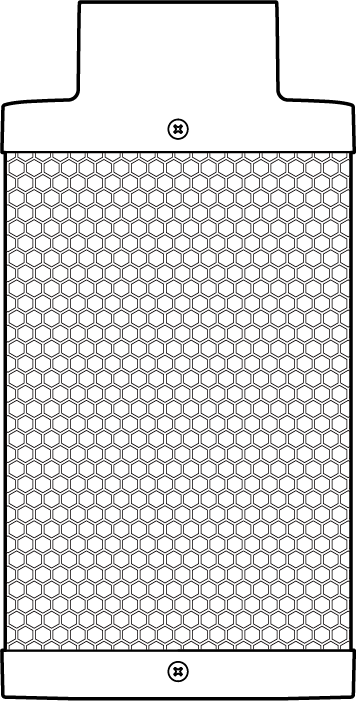

Aktivkohlefilter

Box E

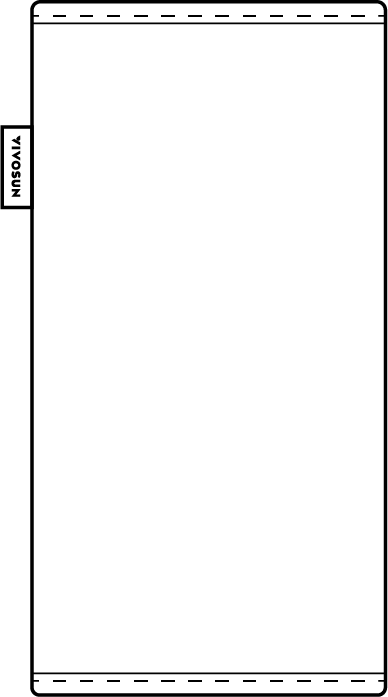

fc23f29872c564695f7b75c60060283e

Vorfilter

Box E

1da7e57353db4780058f32926049c1b4

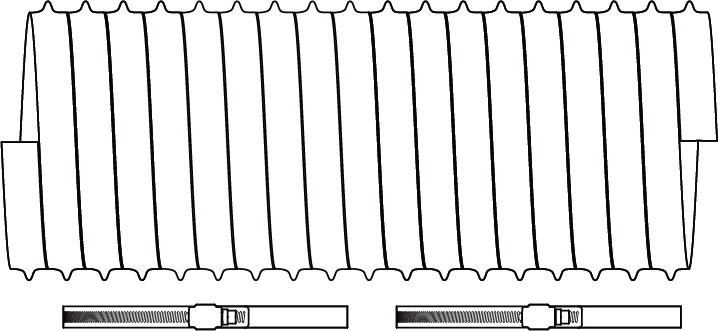

Kanäle und Klammern

Box F

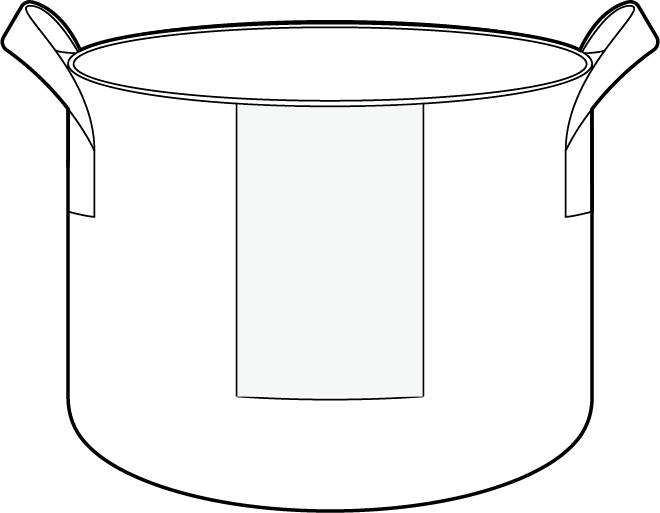

8434519939250363064a5c3078f63984

5 Gal. Pflanzbeutel

Box G

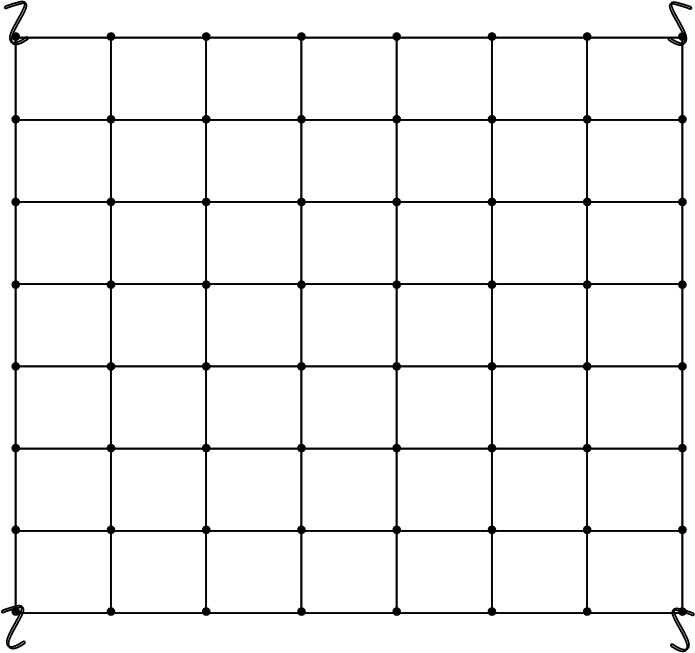

e383da23880d5dee85a00c29fc5cb992

Elastisches Gitter

Box H

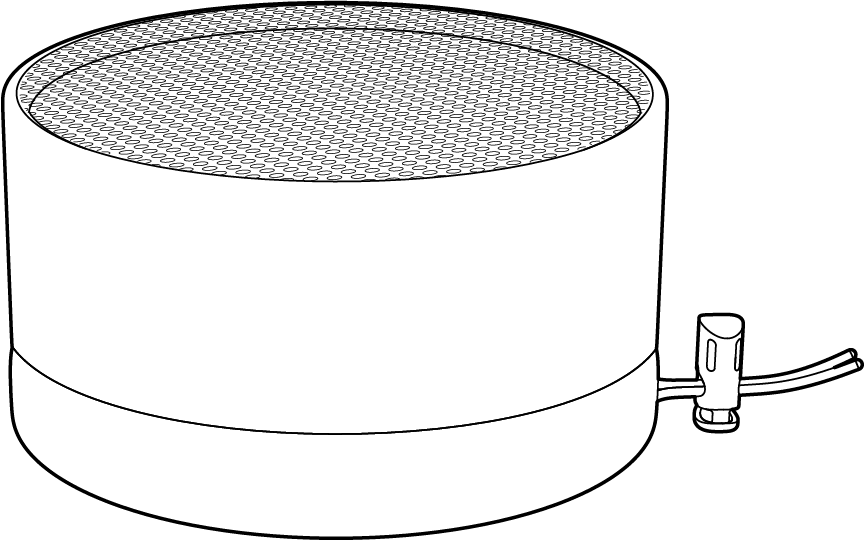

86a34eb3573aced1c3aa5b42057116dd

Lüftungsabdeckungen

Box H

79610ceac94192aa28e68938a44045a8

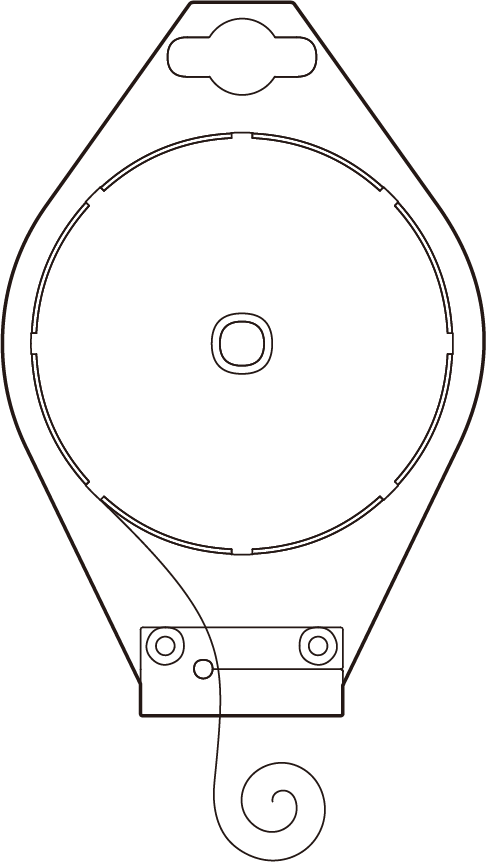

Gartendrahtbinder

Box H

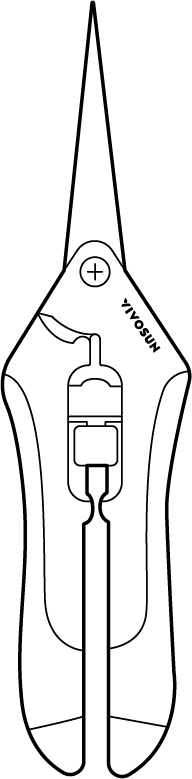

a69196f0ca919c97d48d8c5e40108ac4

Gartenschere

Box H

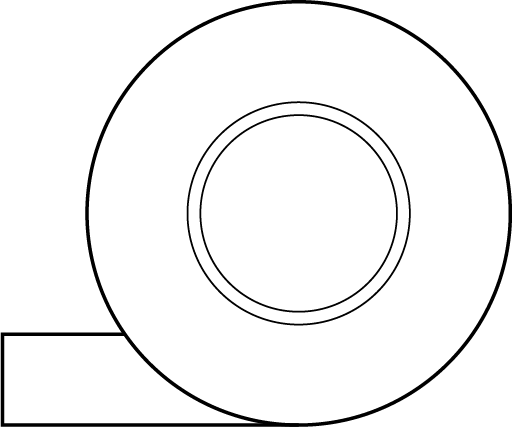

ccde72a4d1a7f76b20eaa709992cc2e3

Aluminium-Klebeband

Box H

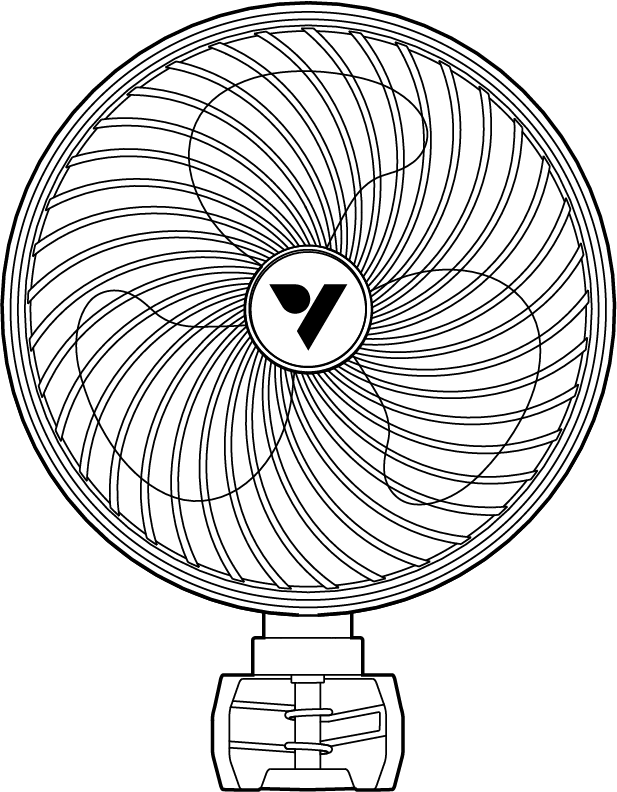

b24bc295f77d447e8573151fb9d71ee4

AeroWave E6 Gen2

Box I

	VSK-GIYP224	VSK-GIYP276	VSK-GIYP336
BOX A	Growzelt	24x24x48" x1 (60x60x120cm x1)	32x32x63" x1 (80x80x160cm x1)	36x36x72" x1 (90x90x180cm x1)
BOX B	Wachstumslicht	VSA100SE x1	VSA150SE x1	VSA200SE x1
Seilaufhängungen	Seilaufhängungen x2
BOX C	Controller	GrowHub E42A+ x1
BOX D	Kanalventilator	AeroZesh T4 x1
BOX E	Aktivkohlefilter	Aktivkohlefilter 4" (10cm) x1
Vorfilter	Vorfilter 4" (10cm) x1
BOX F	Kanäle	4" (10.2cm) Kanäle 8ft (2.4m) x1
Klammern	4" (10.2cm) Metallklammer x2
BOX G	Pflanzbeutel	5 gal. (18,9 L) Pflanzbeutel x5
BOX H	Gitter	Gitter 24"x24" (60cm x 60cm) x1	Gitter 36"x36" (90cm x 90cm) x1
Lüftungsabdeckung	Lüftungsabdeckungen - 4" (10.2cm) x2
Drahtbinder	Drahtbinder - 328 ft (100m) x1
Gartenschere	Gartenschere x1
Klebeband	Aluminium-Klebeband, 5ft (1.55m) x1
BOX I	Clip-Ventilator	Aero Wave E6 Gen2 x1

VSK-GIYP224

VSK-GIYP276

VSK-GIYP336

BOX A

Growzelt

24x24x48" x1

(60x60x120cm x1)

32x32x63" x1

(80x80x160cm x1)

36x36x72" x1

(90x90x180cm x1)

BOX B

Wachstumslicht

VSA100SE x1

VSA150SE x1

VSA200SE x1

Seilaufhängungen

Seilaufhängungen x2

BOX C

Controller

GrowHub E42A+ x1

BOX D

Kanalventilator

AeroZesh T4 x1

BOX E

Aktivkohlefilter

Aktivkohlefilter 4" (10cm) x1

Vorfilter

Vorfilter 4" (10cm) x1

BOX F

Kanäle

4" (10.2cm) Kanäle 8ft (2.4m) x1

Klammern

4" (10.2cm) Metallklammer x2

BOX G

Pflanzbeutel

5 gal. (18,9 L) Pflanzbeutel x5

BOX H

Gitter

Gitter 24"x24"

(60cm x 60cm) x1

Gitter 36"x36"

(90cm x 90cm) x1

Lüftungsabdeckung

Lüftungsabdeckungen - 4" (10.2cm) x2

Drahtbinder

Drahtbinder - 328 ft (100m) x1

Gartenschere

Gartenschere x1

Klebeband

Aluminium-Klebeband, 5ft (1.55m) x1

BOX I

Clip-Ventilator

Aero Wave E6 Gen2 x1

	VSK-GIYP425	VSK-GIYP448
BOX A	Growzelt	48"x24"x60" x1 (120x60x180cm x1)	48"x48"x80" x1 (120x120x200cm x1)
BOX B	Wachstumslicht	VSA200SE x1	VSA400SE x1
Seilaufhängungen	Seilaufhängungen x2
BOX C	Controller	GrowHub E42A+ x1
BOX D	Kanalventilator	AeroZesh T4 x1	AeroZesh T6 x1
BOX E	Aktivkohlefilter	Aktivkohlefilter 4" (10cm) x1	Aktivkohlefilter 6" (15cm) x1
Vorfilter	Vorfilter 4" (10cm) x1	Vorfilter 6" (15cm) x1
BOX F	Kanäle	4" (10.2cm) Kanäle 8ft (2.4m) x1	6" (15.2cm) Kanäle 8ft (2.4m) x1
Klammern	4" (10.2cm) Metallklammer x2	6" (15.2cm) Metallklammer x2
BOX G	Pflanzbeutel	5 gal. (18.9 L) Pflanzbeutel x5
BOX H	Gitter	Gitter 48"x24" (120cm x 60cm) x1	Gitter 48"x48" (120cm x 120cm) x1
Lüftungsabdeckung	Lüftungsabdeckungen - 4" (10.2cm) x2	Lüftungsabdeckungen - 6" (15.2cm) x2
Drahtbinder	Drahtbinder - 328 ft (100m) x1
Gartenschere	Gartenschere x1
Klebeband	Aluminium-Klebeband, 5ft (1.55m) x1
BOX I	Clip-Ventilator	Aero Wave E6 Gen2 x1

VSK-GIYP425

VSK-GIYP448

BOX A

Growzelt

48"x24"x60" x1

(120x60x180cm x1)

48"x48"x80" x1

(120x120x200cm x1)

BOX B

Wachstumslicht

VSA200SE x1

VSA400SE x1

Seilaufhängungen

Seilaufhängungen x2

BOX C

Controller

GrowHub E42A+ x1

BOX D

Kanalventilator

AeroZesh T4 x1

AeroZesh T6 x1

BOX E

Aktivkohlefilter

Aktivkohlefilter 4" (10cm) x1

Aktivkohlefilter 6" (15cm) x1

Vorfilter

Vorfilter 4" (10cm) x1

Vorfilter 6" (15cm) x1

BOX F

Kanäle

4" (10.2cm) Kanäle 8ft (2.4m) x1

6" (15.2cm) Kanäle 8ft (2.4m) x1

Klammern

4" (10.2cm) Metallklammer x2

6" (15.2cm) Metallklammer x2

BOX G

Pflanzbeutel

5 gal. (18.9 L) Pflanzbeutel x5

BOX H

Gitter

Gitter 48"x24"

(120cm x 60cm) x1

Gitter 48"x48"

(120cm x 120cm) x1

Lüftungsabdeckung

Lüftungsabdeckungen - 4" (10.2cm) x2

Lüftungsabdeckungen - 6" (15.2cm) x2

Drahtbinder

Drahtbinder - 328 ft (100m) x1

Gartenschere

Gartenschere x1

Klebeband

Aluminium-Klebeband, 5ft (1.55m) x1

BOX I

Clip-Ventilator

Aero Wave E6 Gen2 x1

SCHNELLEINRICHTUNGSANLEITUNG

SCHRITT 1

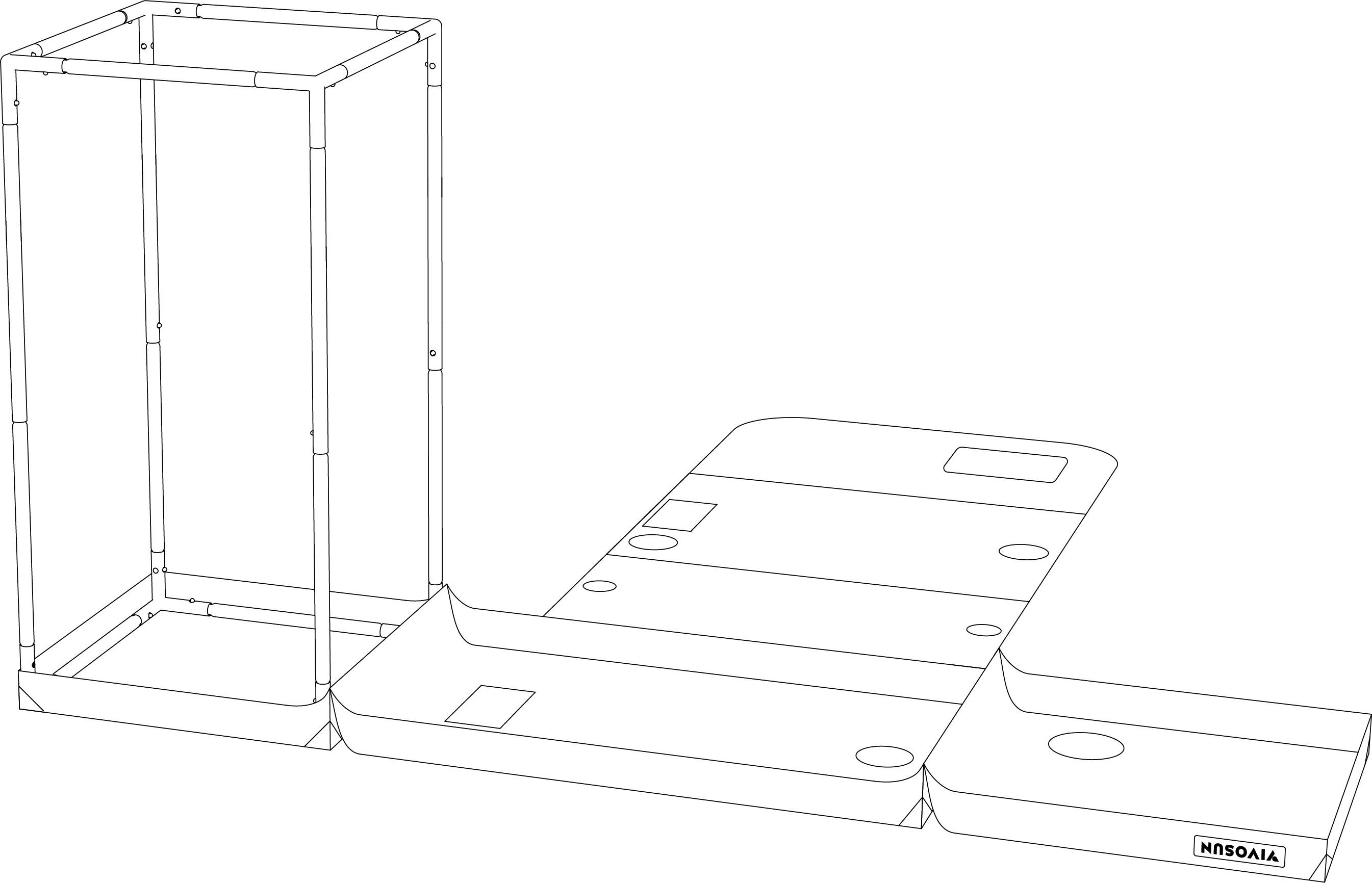

Montieren Sie Ihr Growzelt (BOX A), indem Sie den Anweisungen im Growzelt-Handbuch folgen.

https://vivosun.com/support/guide/growtent-pro

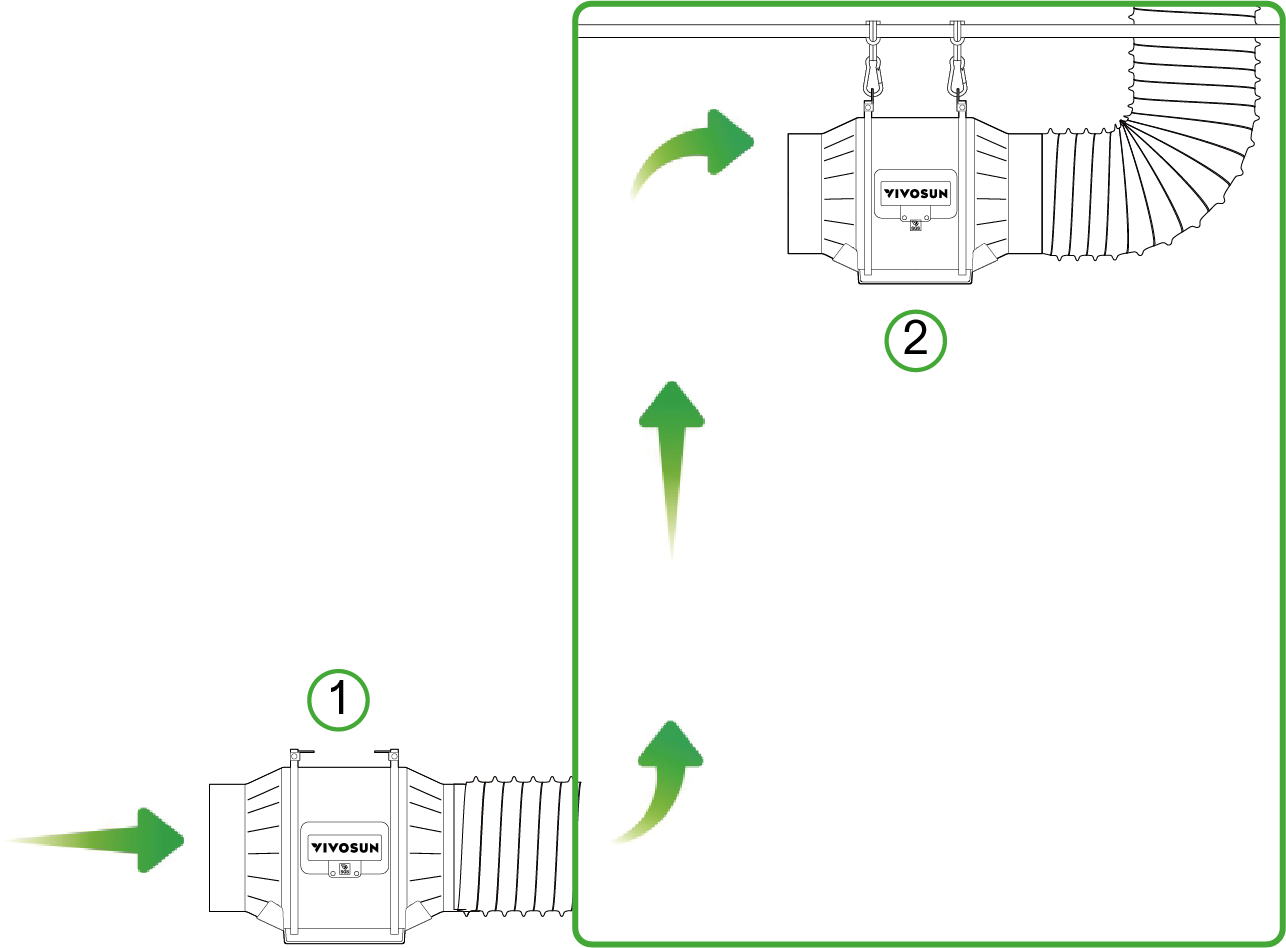

SCHRITT 2

Installieren Sie den AeroZesh Kanalventilator (BOX D) an Ihrer bevorzugten Stelle. Hängen Sie den Kanalventilator mit den Gurten (BOX D) auf. Für spezifische Anweisungen beziehen Sie sich bitte auf das AeroZesh-Handbuch.

https://vivosun.com/support/guide/aerozesh-g

*1. Ansaugventilator
*2. Abluftventilator

SCHRITT 3

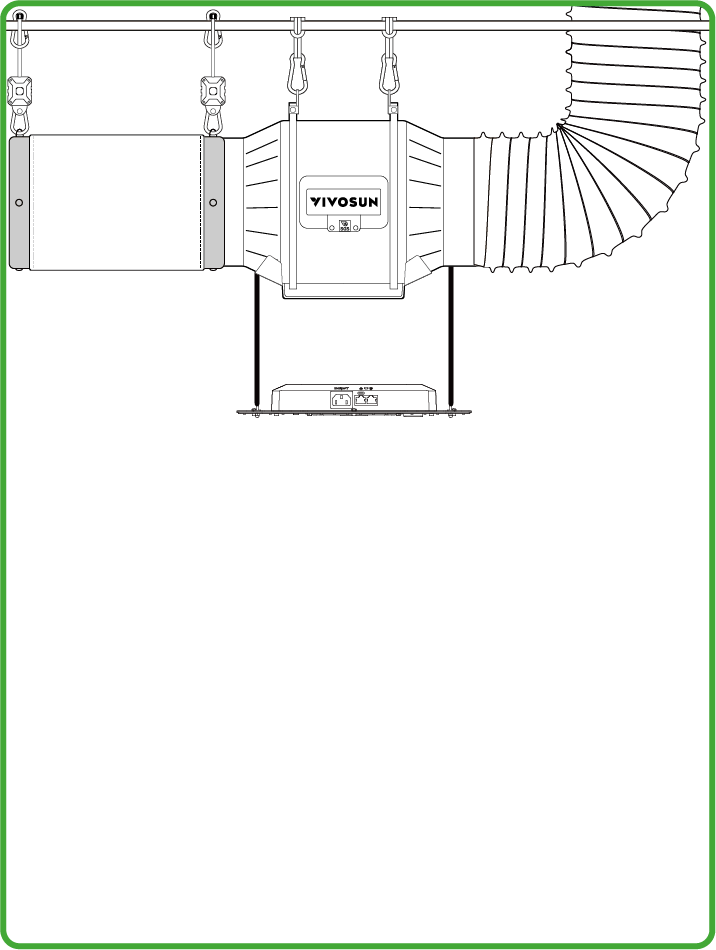

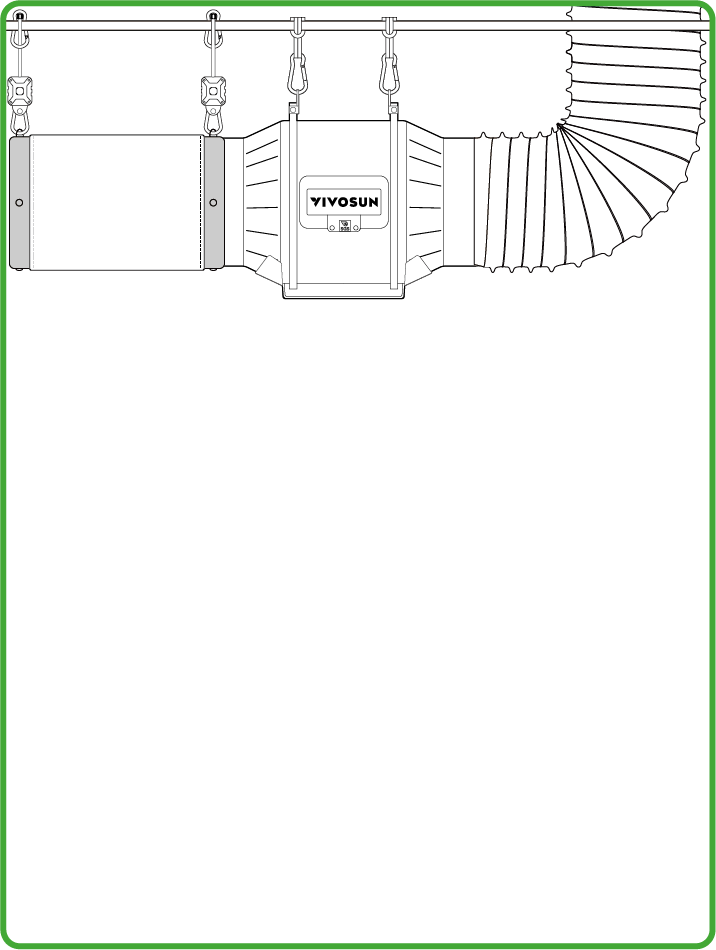

Decken Sie den Vorfilter auf den Aktivkohlefilter (BOX E). Installieren Sie den Aktivkohlefilter und die Kanäle (BOX F) auf dem AeroZesh Kanalventilator mit Klammern und hängen Sie ihn mit den Gurten (BOX E) auf.

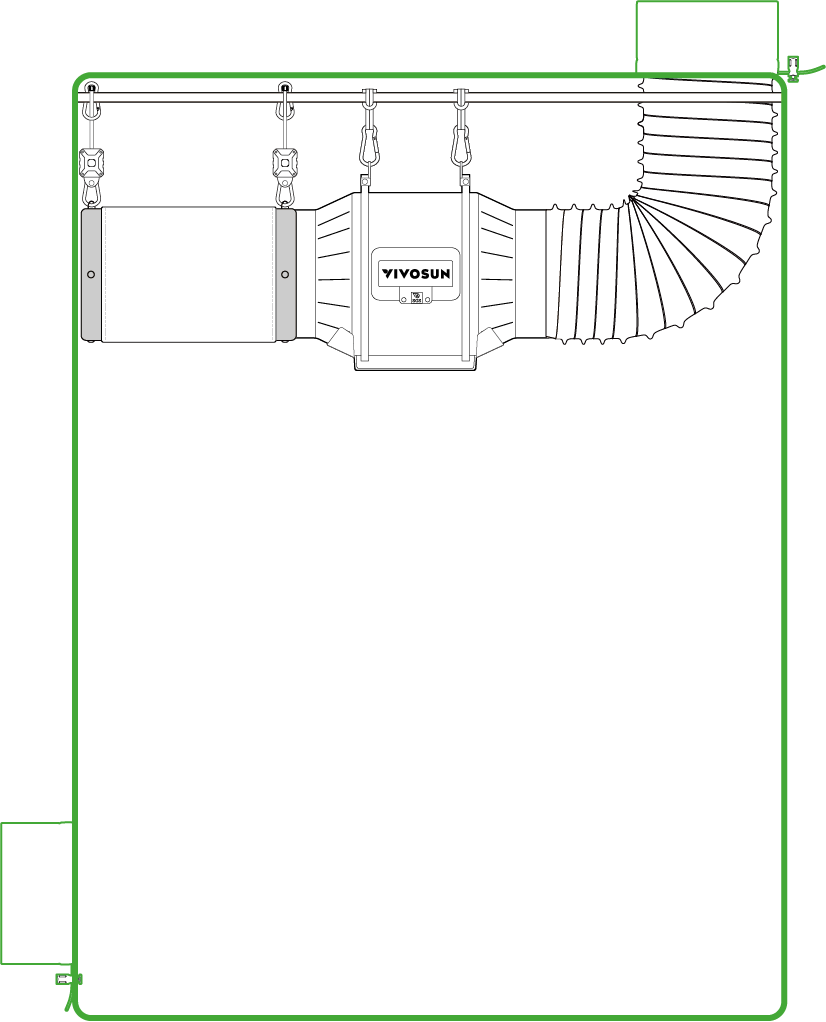

SCHRITT 4

Für zusätzlichen Schutz der Lüftung legen Sie die Lüftungsabdeckung (BOX H) in den Einlass der Zeltlüftung oder den Ausgang des Kanals, falls erforderlich. (OPTIONAL).

SCHRITT 5

Installieren Sie das Lumalight (BOX B) an einer Deckenstange oder einer anderen geeigneten Befestigung mit den Seilaufhängungen (BOX B) und passen Sie es auf eine geeignete Höhe an. Für spezifische Anweisungen beziehen Sie sich bitte auf das AeroLight SE-Handbuch.

https://vivosun.com/support/guide/aerolightse

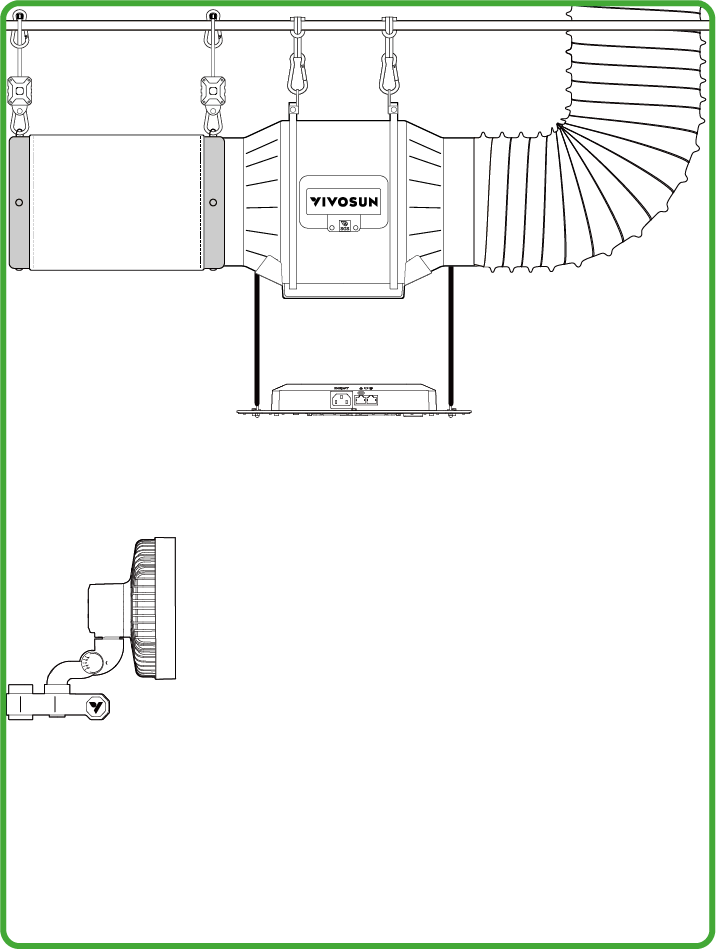

SCHRITT 6

Installieren Sie den AeroWave an einer geeigneten Position (BOX I) an Ihrem Zelt. Für spezifische Anweisungen beziehen Sie sich bitte auf das AeroWave-Handbuch.

https://vivosun.com/support/guide/aerowave

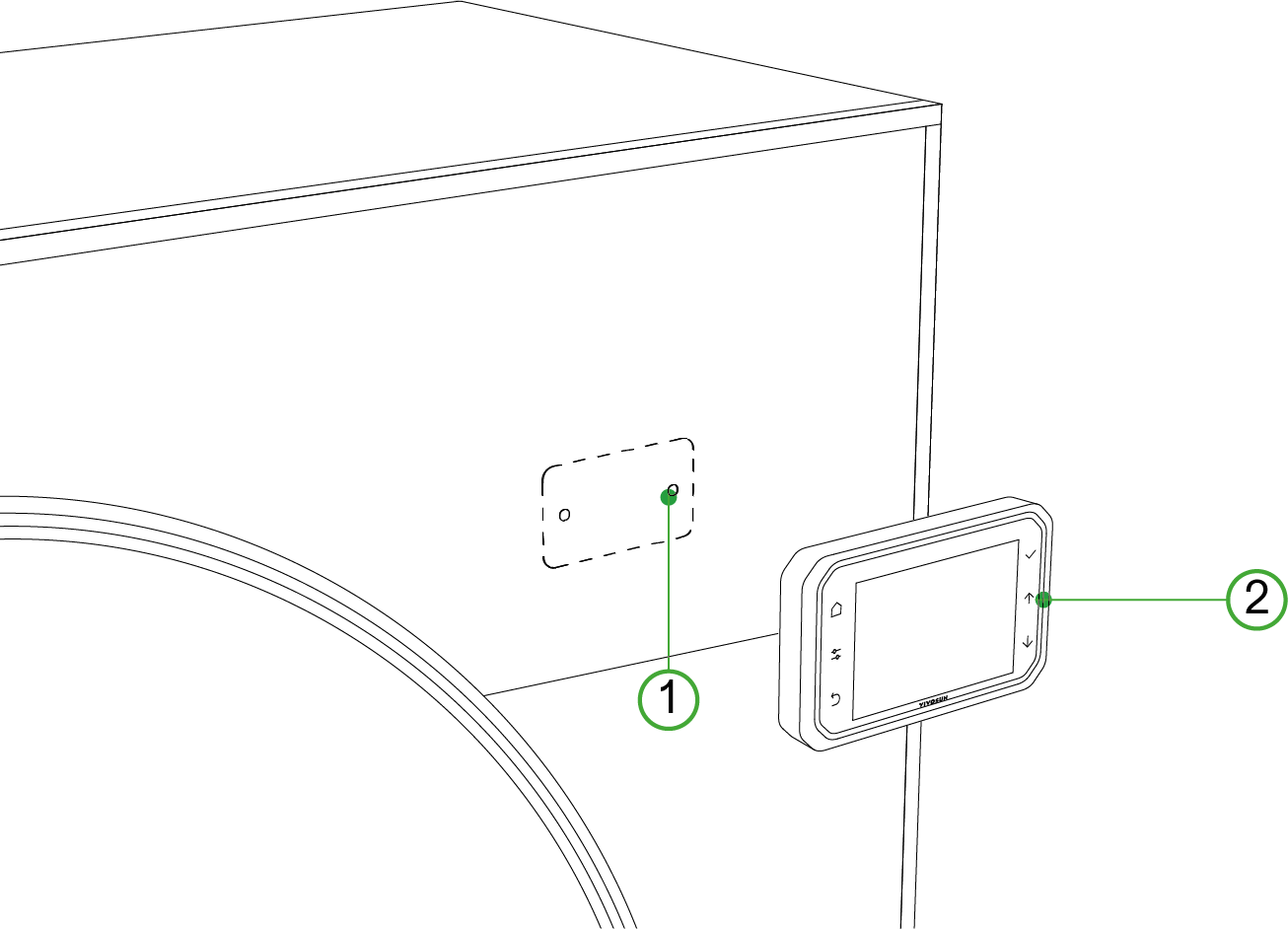

SCHRITT 7

Befestigen Sie den GrowHub Controller E42A+ (BOX C) an Ihrem Zelt oder an der Wand mit der Eisenplatte. Für spezifische Anweisungen beziehen Sie sich bitte auf das GrowHub-Handbuch.

https://vivosun.com/support/guide/growhub-e42ap

*1. Eisenplatte
*2. GrowHub Controller E42A+ (mit Magnet)

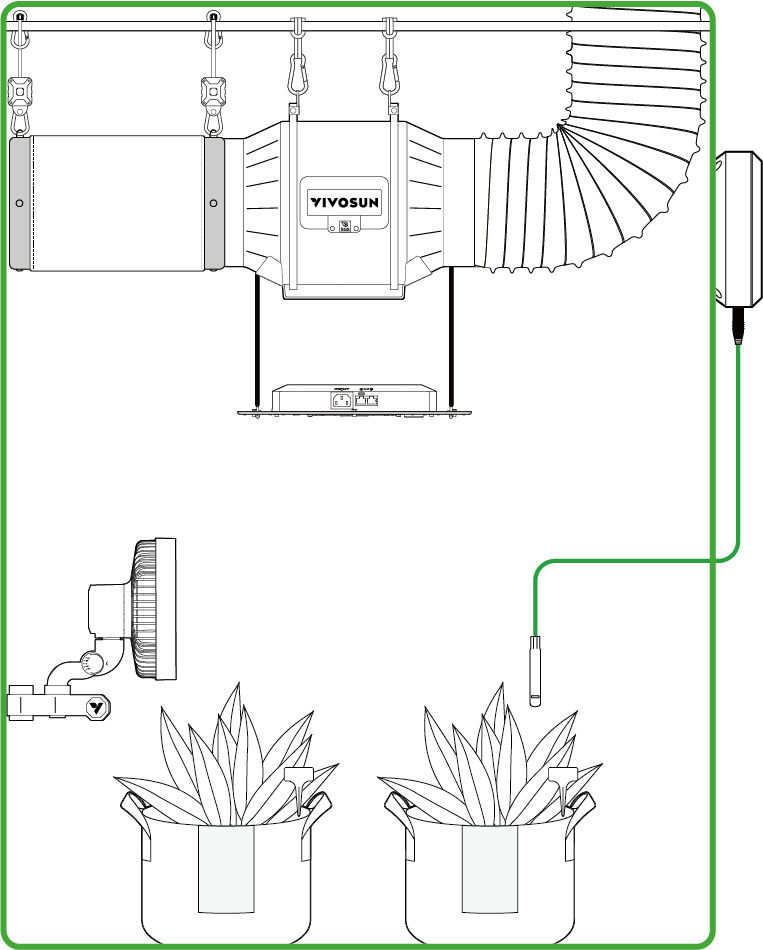

SCHRITT 8

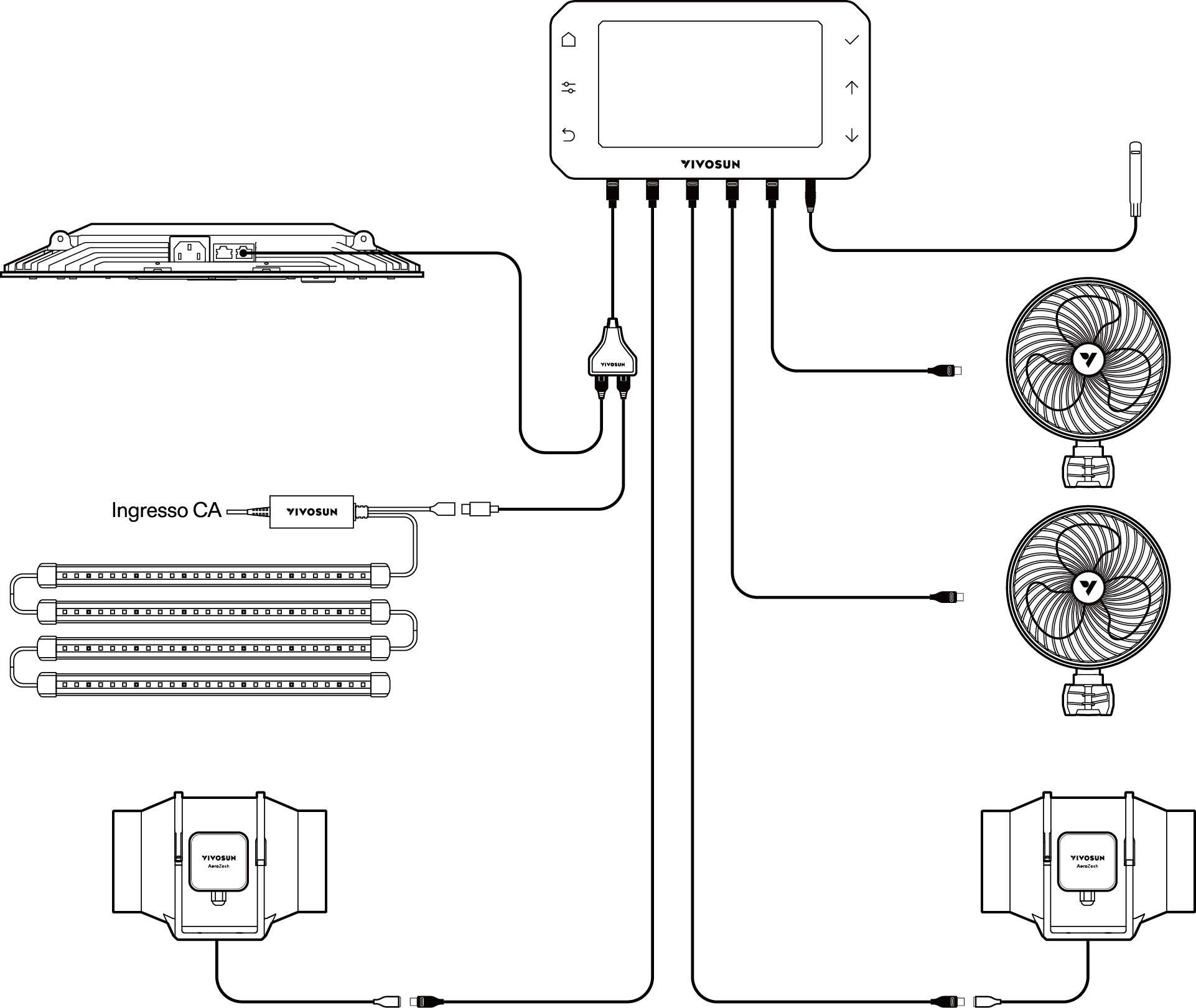

Verbinden Sie das AeroLight SE mit dem GrowHub mit einem RJ11-Kabel (BOX B), das in den RJ11 & RJ45-Konverter gesteckt wird. Verbinden Sie das AeroZesh mit einem Type-C-Kabel (BOX C) mit einem der Type-C-Ports. Stecken Sie den Temperatur-/Feuchtigkeitssensor (BOX C) in den AUX-Port. Für Installationsanweisungen beziehen Sie sich bitte auf das GrowHub-Handbuch.

https://vivosun.com/support/guide/growhub-e42ap

SCHRITT 9

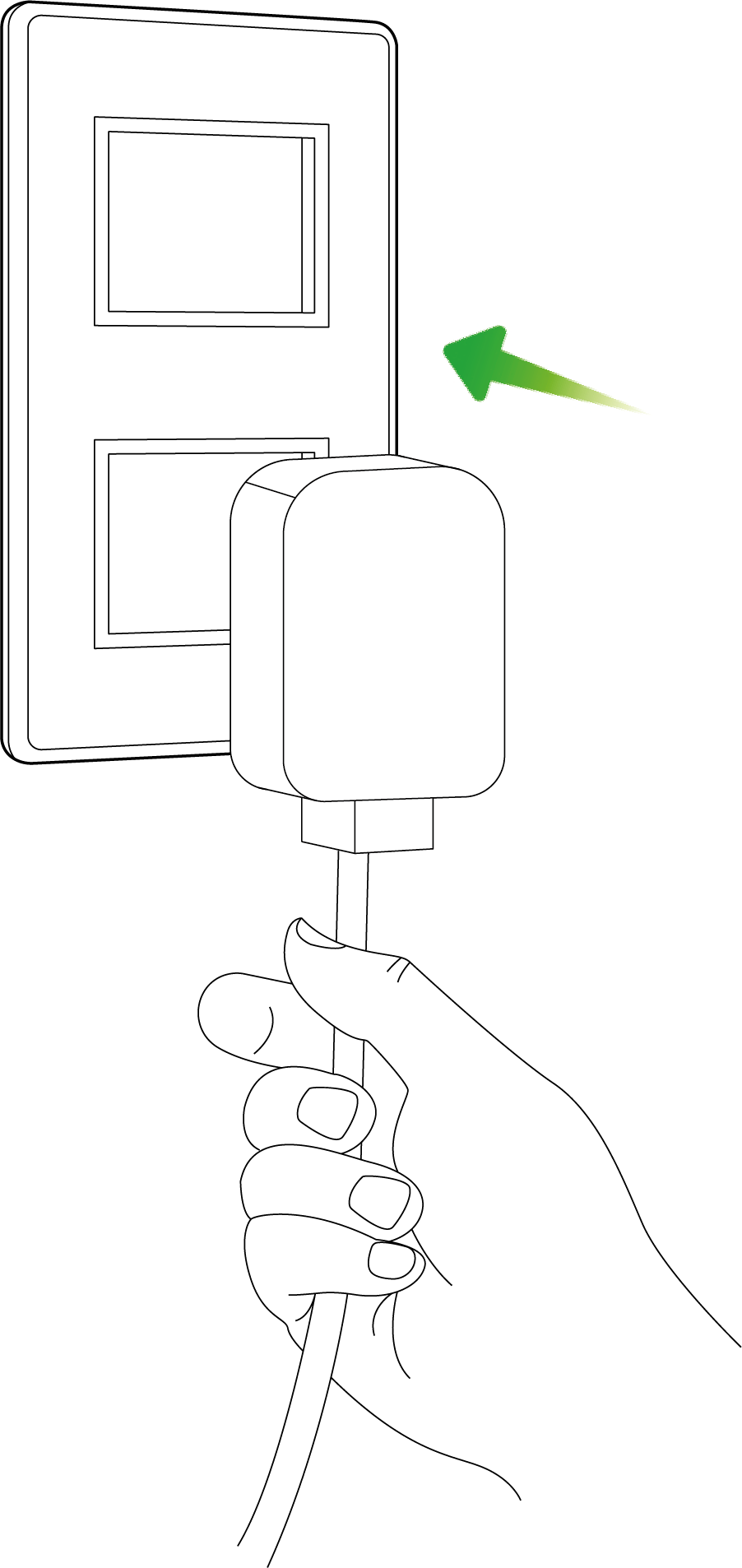

Stecken Sie das AeroLight SE und das AeroZesh in nahegelegene Steckdosen mit den Netzkabeln in BOX B und D.

SCHRITT 10

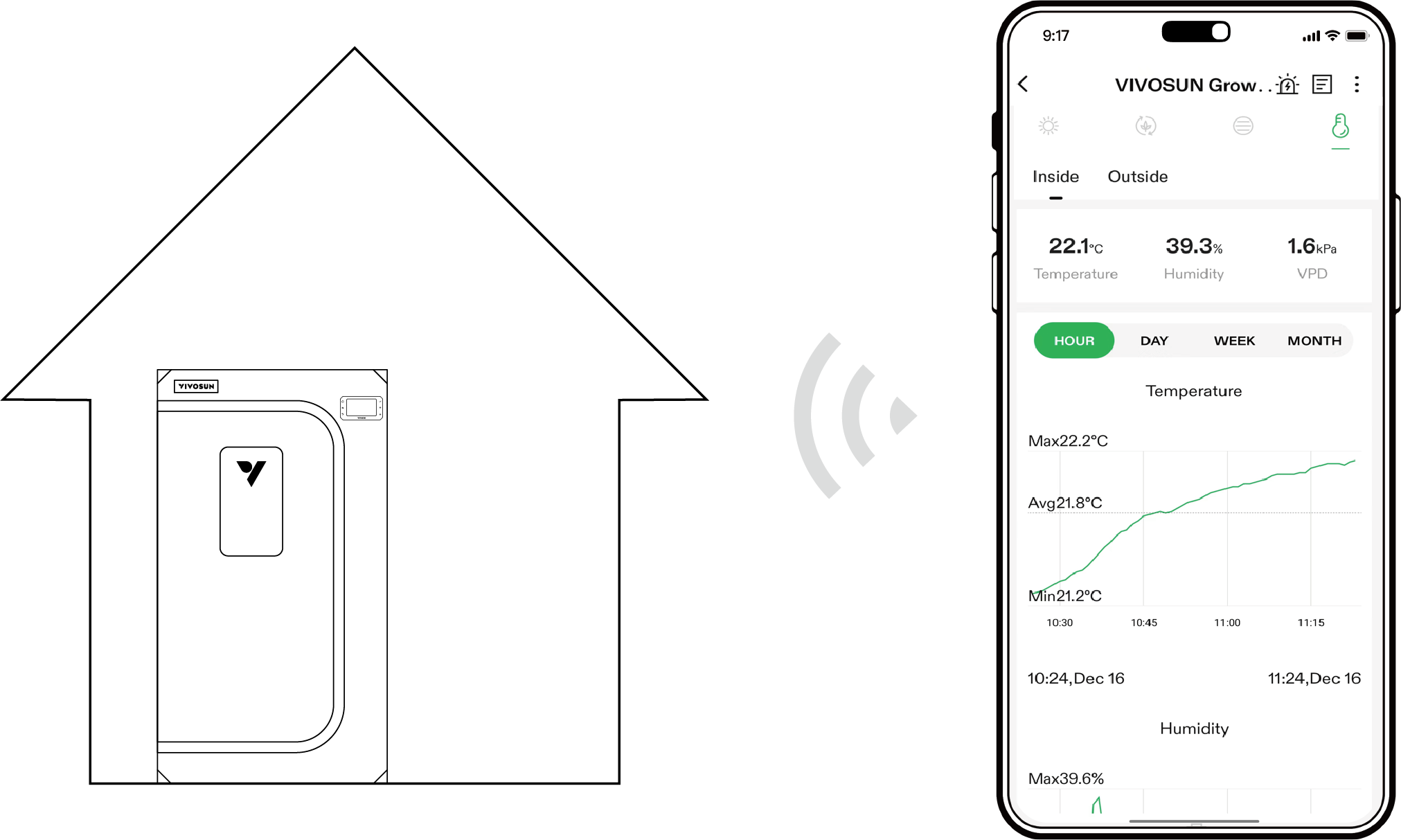

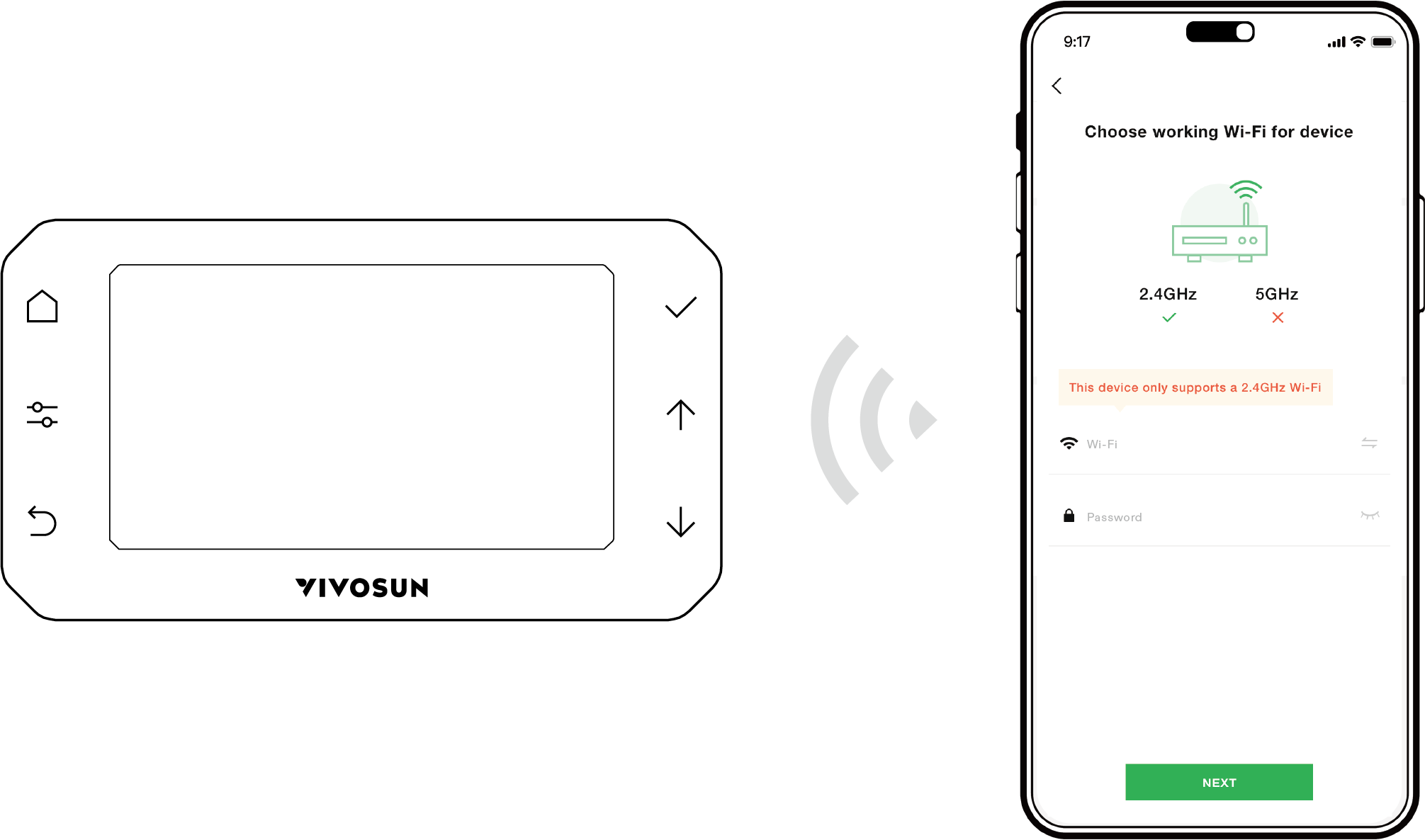

VERBINDUNG MIT DER VIVOSUN APP

1.Laden Sie die Vivosun-App herunter

Suchen Sie ''VIVOSUN'' im Apple App Store oder im Google Play Store, um die Vivosun-App herunterzuladen.

2.Fügen Sie Ihren GrowHub Controller E42A+ hinzu

Tippen Sie auf " + " oder a0c923588526429d70404a1e9b609cf7 , um Ihren GrowHub Controller E42A+ hinzuzufügen. Beim Herstellen der Verbindung mit der Vivosun-App wird 109926bd21f9dbe8e180e273de8d2905 auf dem Bildschirm blinken.

Für detailliertere Anweisungen zur Bedienung des E42A+ beziehen Sie sich bitte auf das GrowHub-Handbuch.

Hinweis:

Stellen Sie sicher, dass Sie eine 2.4 GHz WLAN-Verbindung haben und dass Bluetooth auf Ihrem Telefon aktiviert ist.

SCHRITT 11

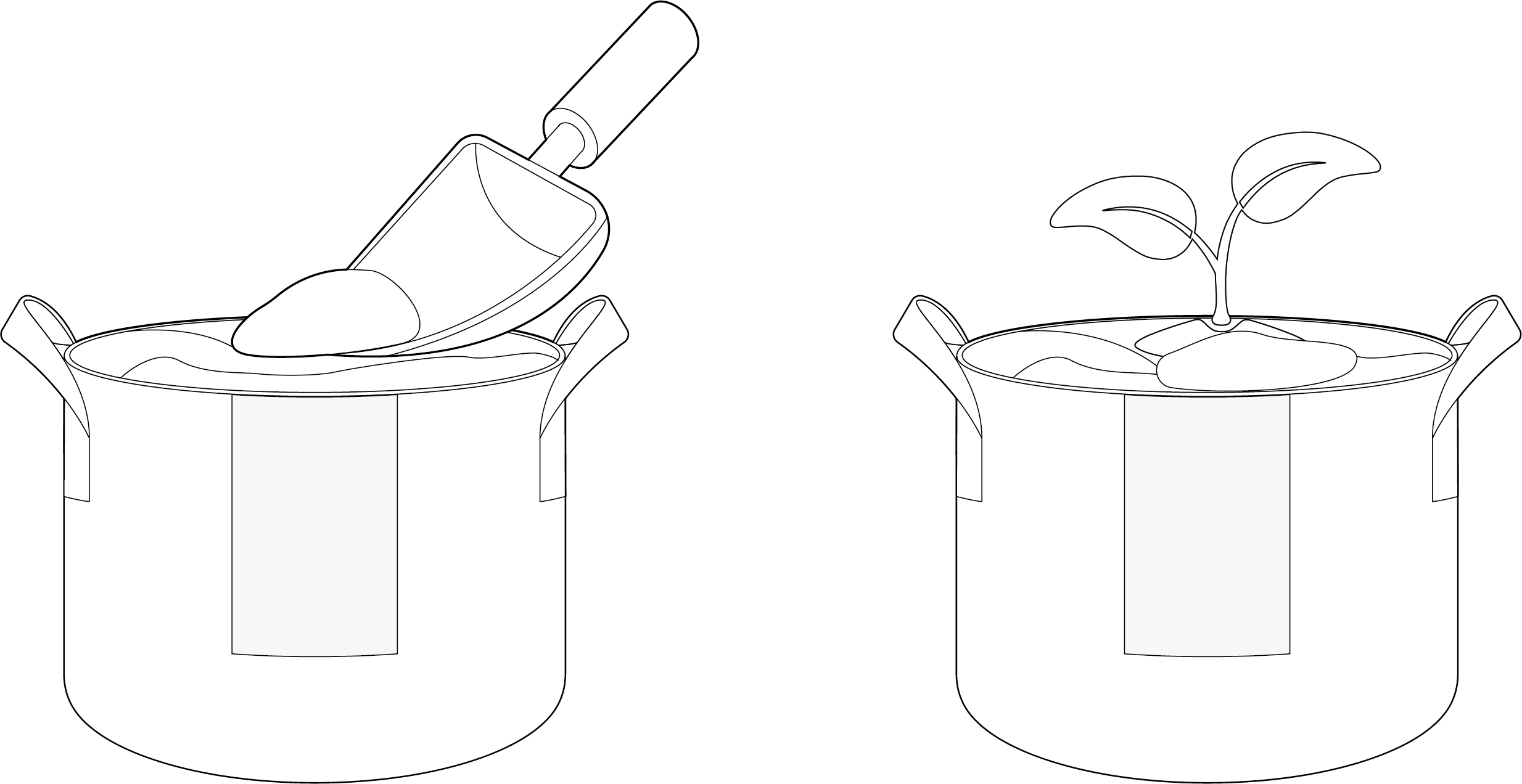

Füllen Sie die Pflanzbeutel (BOX G) mit einem Wachstumsmedium und platzieren Sie Pflanzen, Samen oder Setzlinge.

SCHRITT 12

Platzieren Sie den Temperatur-/Feuchtigkeitssensor (BOX C) an einer geeigneten Stelle im Growzelt, um die Umgebungsbedingungen zu überwachen.

SCHRITT 13

Melden Sie sich bei Ihrem Konto an und starten Sie einen neuen „Garten“, indem Sie Ihren GrowHub-Controller über WLAN verbinden.

Für detaillierte Anweisungen, wie Sie dies tun, beziehen Sie sich bitte auf das GrowHub-Handbuch.

https://vivosun.com/support/guide/growhub-e42ap

SCHRITT 14

Nachdem Sie Ihren GrowHub verbunden haben, können Sie ein Wachstumsrezept einrichten, Ihre Geräte aus der Ferne steuern, archivierte Protokolle erneut aufrufen, Alarme einstellen, Ihre Erfahrungen aufzeichnen und teilen.
