Deutsch
AeroZesh G Benutzerhandbuch
MODELLNAME
-
VSV-AZG4
-
VSV-AZG6
-
VSV-AZG8
-
VSV-AZG4E42A
-
VSV-AZG6E42A
-
VSV-AZG8E42A
HAUPTEIGENSCHAFTEN
-
LEISER PWM EC-MOTOR : EC-Motor mit PWM-Steuerung sorgt für geräuscharmen Betrieb und energieeffiziente Leistung.
-
EFFIZIENTER LUFTSTROM : Optimierte Luftführung durch hydro-mechanische Statorblätter bei hohem statischen Druck.
-
DREHZAHLREGELUNG & EIN/AUS-ZYKLUS¹ : 10-stufige Drehzahlsteuerung und drei EIN/AUS-Zyklusmodi über den E12 Controller.
-
DUALES KUGELLAGER : Duales Kugellager im Motor bietet eine geschätzte Lebensdauer von 67.000 Stunden und ermöglicht die Montage in jeder Richtung.
-
MEHRERE MODI² : Manuell, EIN/AUS-Zyklus und intelligenter Automatikmodus, schnelle und einfache Einrichtung über das Vivosun GrowHub.
-
WLAN & APP-STEUERUNG² : Intelligente Einstellungen basierend auf variablen Umweltbedingungen über GrowHub und Vivosun App gesteuert aus der Ferne.
-
Nur bei den Modellen VSV-AZG4/VSV-AZG6/VSV-AZG8
-
Nur bei den Modellen VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
-

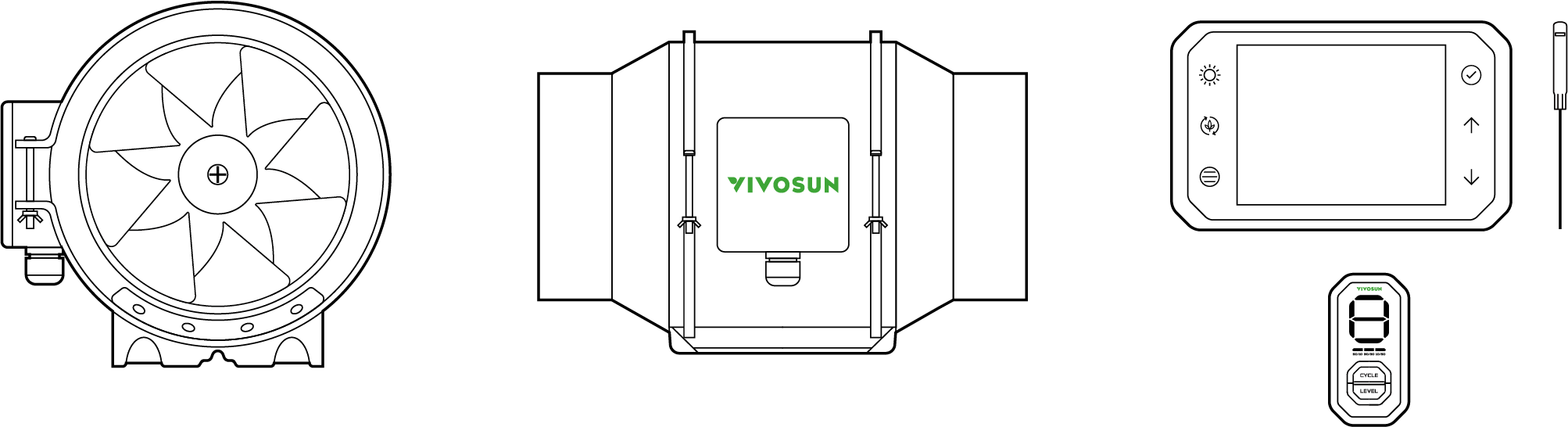

PRODUKTINHALT
VSV-AZG4/VSV-AZG6/VSV-AZG8
| Bild | Name | Anzahl |
|---|---|---|
Rohrventilator |
1 Stk. |
|
|

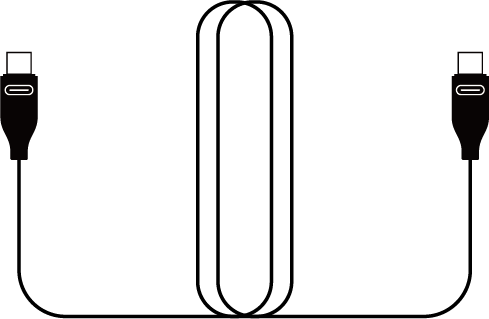

Typ-C Verlängerungskabel |
1 Stk. |
|
E12 Controller |
1 Stk. |
|

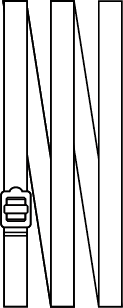

Aufhängeschlaufen |
2 Stk. |
|
Schraubenset |
4 Stk. |
|
Dübel |
4 Stk. |
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
| Bild | Name | Anzahl |
|---|---|---|
|
Rohrventilator |
1 Stk. |
|
|
Typ-C Verlängerungskabel |
1 Stk. |
|
|
Aufhängeschlaufen |
1 Stk. |
|
|
Schraubenset |
4 Stk. |
|
|
Dübel |
4 Stk. |
|

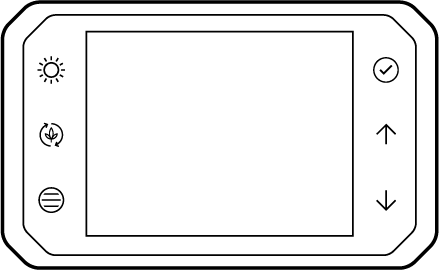

Smart Controller |
1 Stk. |
|

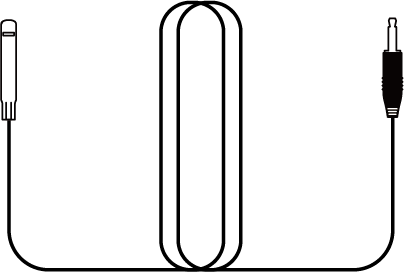

Temperatur-/Feuchtigkeitssensor |
3 m |
|
Expansionsschrauben |
2 Stk. |
|
Eisenplatte |
1 Stk. |
|
Kabelbinder |
3 Stk. |
|
Drahtbinder |
1 Stk. |

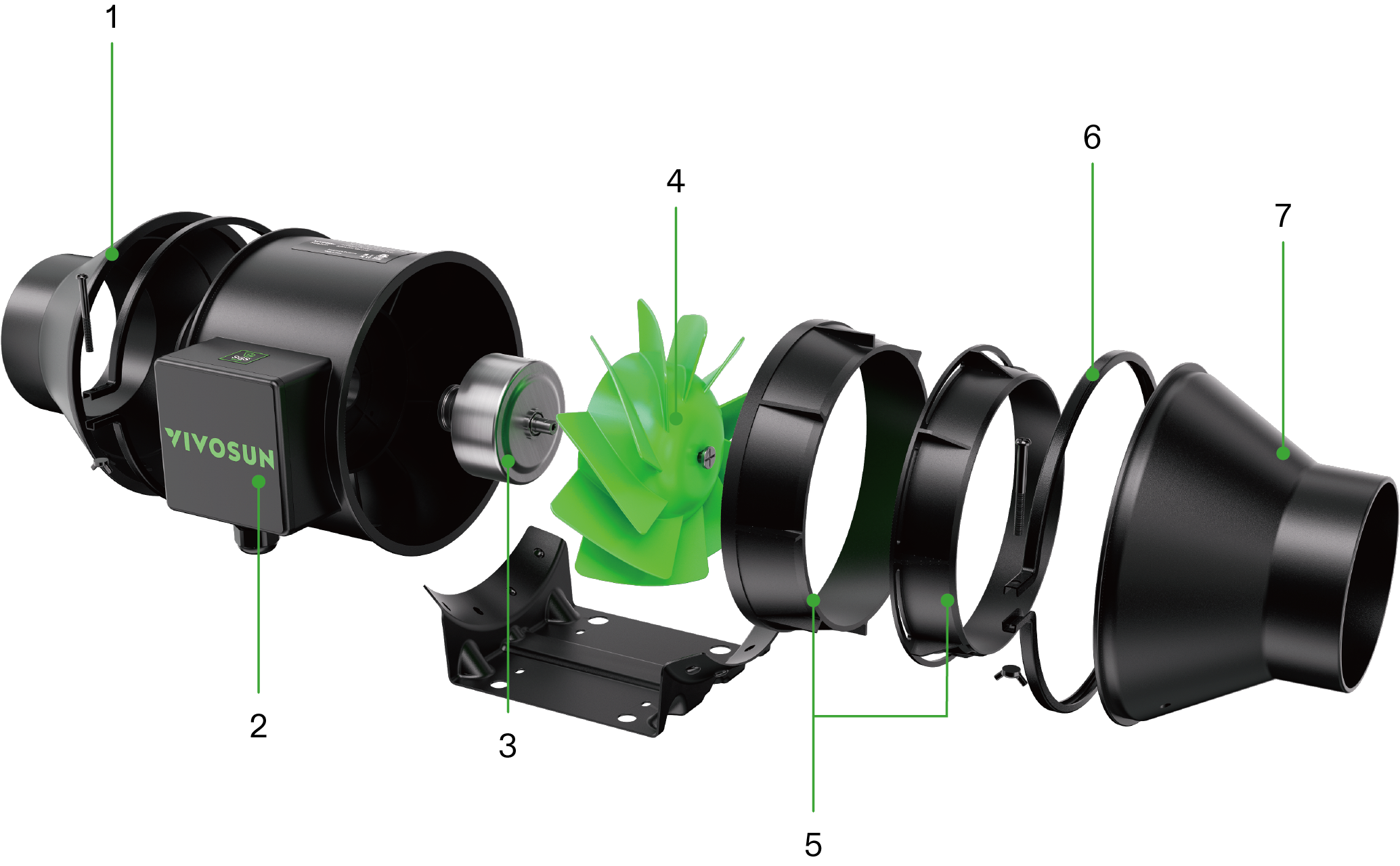

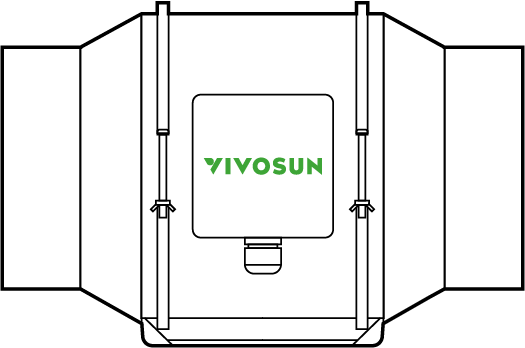

① |
Abluftflansch |
② |
Ventilatorgehäuse |
③ |
EC-Motor |
④ |
Rotorblätter |
⑤ |
Luftführung |
⑥ |
Verschluss |
⑦ |
Ansaugflansch |

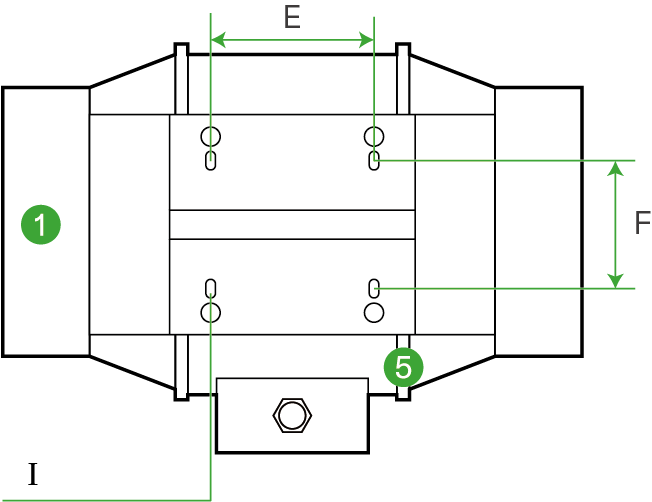

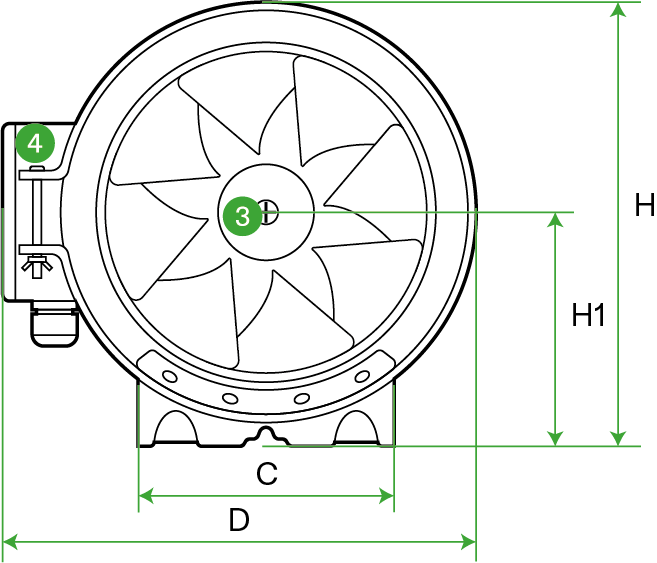

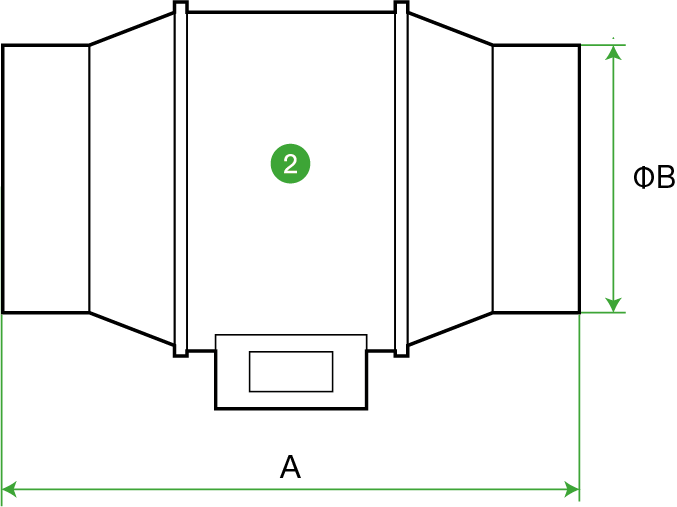

ABMESSUNGEN
|
|
|
Serie Nr. |
Teil |
Anzahl |
① |
Flansch |
2 Stk. |
② |
Ventilatorgehäuse |
1 Stk. |
③ |
Rotorblätter |
1 Stk. |
④ |
Anschlussdose |
1 Stk. |
⑤ |
Verschluss |
2 Stk. |
Einheit: mm
Modell Nr. |
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
A |
303 |
315 |
330 |
B |
Φ98 |
Φ148 |
Φ196 |
C |
120 |
120 |
135 |
D |
201 |
225 |
252 |
E |
81 |
81 |
100 |
F |
60 |
60 |
80 |
G (Langloch) |
7x5 |
7x5 |
7,5x6,5 |
H |
187,5 |
210 |
235 |
H1 |
99,5 |
110 |
124,5 |
TECHNISCHE DATEN
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
|
Abmessungen |
10,2 cm |
15,2 cm |
20,3 cm |
Eingabe |
110-240V 50/60Hz |
110-240V 50/60Hz |
110-240V 50/60Hz |
Durchschnittlicher Stromverbrauch |
20W |
35W |
78W |
MAX Stromverbrauch |
27W |
50W |
180 W |
Luftstrom |
331,2 m³/h |
657,6 m³/h |
1234,2 m³/h |
Geräusch |
28 dB(A) |
32 dB(A) |
51 dB(A) |
Geschwindigkeit des Ventilators (Max) |
2700RPM |
2500RPM |
3000RPM |
Elektrischer Motor |
EC-Motor |
EC-Motor |
EC-Motor |
Lager |
Duales Kugellager |
Duales Kugellager |
Duales Kugellager |
Lager IP |
IP44 |
IP44 |
IP44 |
Nennleistung des Lagers |
67000H |
67000H |
67000H |
Zertifizierung |
FCC,CE,ETL |
FCC,CE,ETL |
FCC,CE,ETL |
VERWENDUNG

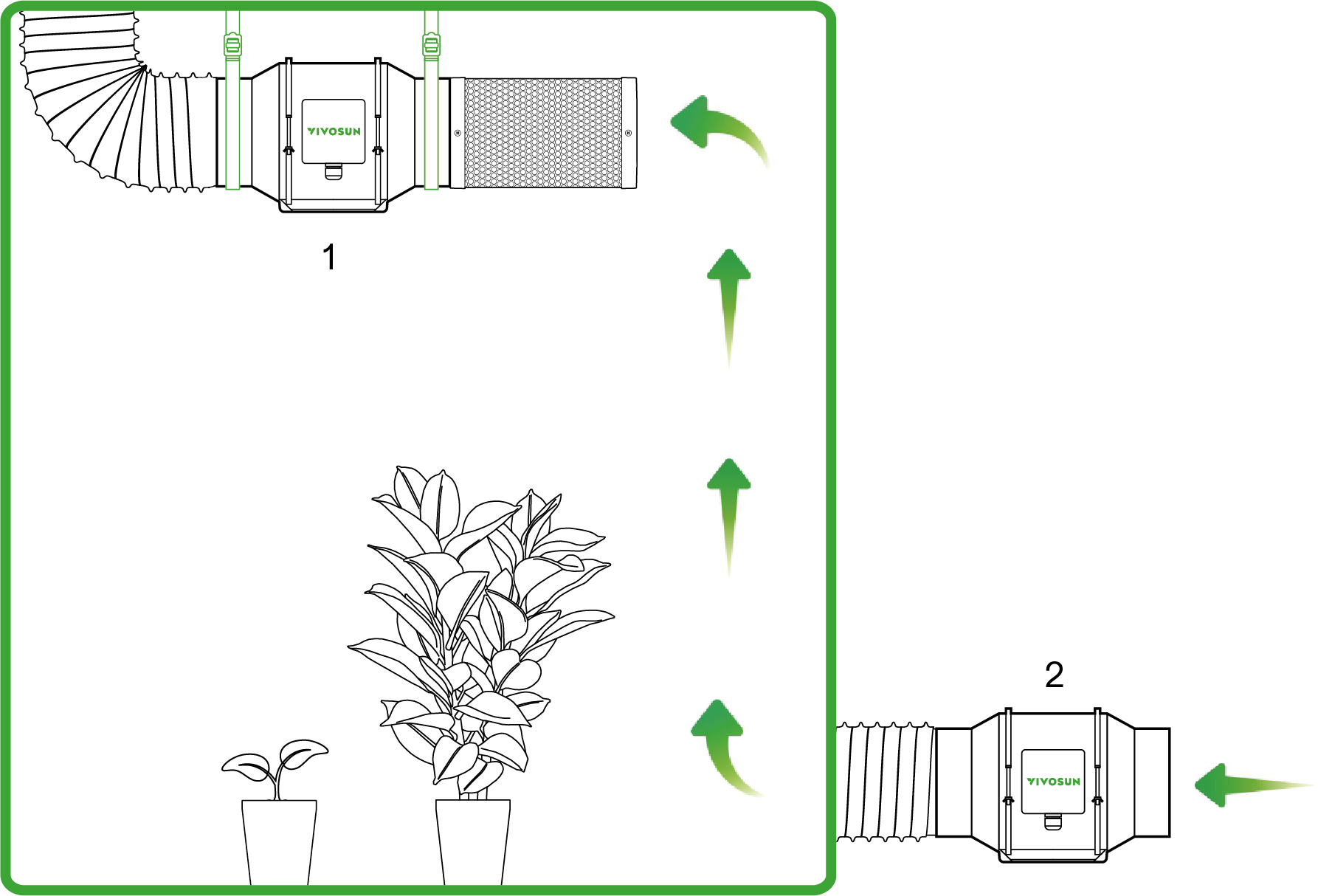

AeroZesh kann als Abluftventilator oder als Ansaugventilator für Ihren Growraum verwendet werden. Beide haben unterschiedliche Setup-Positionen für optimale Belüftung.
Abluftventilator: Aufgehängt oder montiert in der höchsten hintersten Ecke im Growraum. Der Luftstrompfeil zeigt aus dem Grow-Bereich heraus.
Ansaugventilator: Montiert in einer unteren Ecke außerhalb des Growraums. Der Luftstrompfeil zeigt in Richtung Ihres Growraums.
1.Abluftventilator 2.Zuluftventilator
MONTAGE
1. MONTAGE ALS ZULUFTVENTILATOR
SCHRITT 1

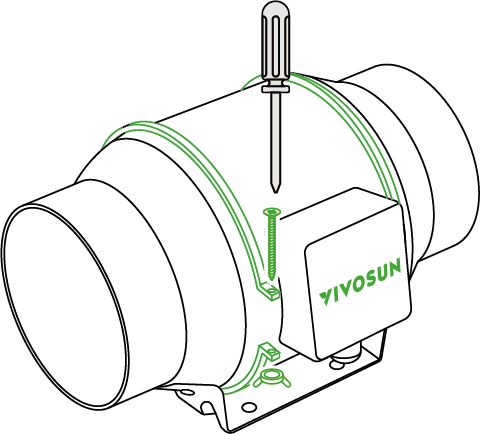

Schrauben Sie den Verschluss an dem Ventilatorgehäuse auf und lösen Sie ihn.
SCHRITT 2

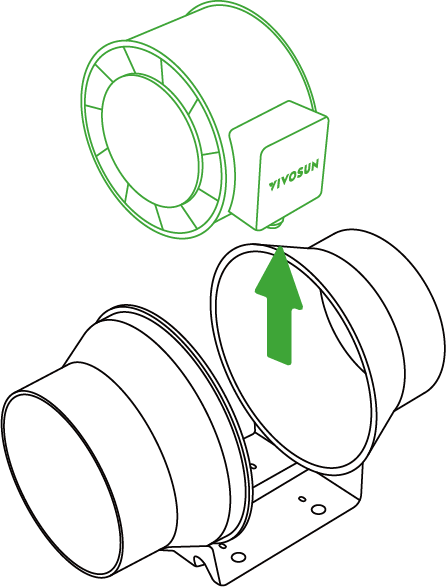

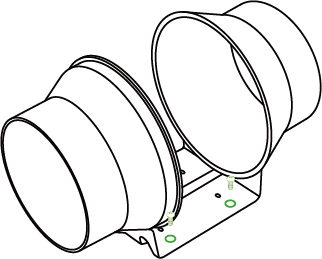

Entfernen Sie das Ventilatorgehäuse aus der Flanschhalterung.
*1.Ventilatorgehäuse *2.Flansch
SCHRITT 3
Bohren Sie vier Löcher und befestigen Sie die beiden Flanschhalterungen mit vier Holzschrauben an der gewünschten Position auf einer Holzstütze oder einem Balken. Falls Sie den Ventilator auf einer anderen Oberfläche als Holz montieren möchten, setzen Sie zunächst die Dübel in die Löcher ein, bevor Sie die Holzschrauben zur Befestigung der Flanschhalterung eindrehen.
SCHRITT 4
Schieben Sie das Ventilatorgehäuse zurück zwischen die beiden Flanschhalterungen. Achten Sie darauf, dass der Luftstrompfeil auf der Ventilatoreinheit in die gleiche Richtung zeigt wie der auf der Flanschhalterung. Ziehen Sie dann die Metallklemmen fest, um das Ventilatorgehäuse zu sichern.
*1.Ventilatorgehäuse
SCHRITT 5
Bringen Sie die Verschlüsse wieder an dem Ventilatorgehäuse an und befestigen Sie sie mit Schrauben.
*1.Verschluss

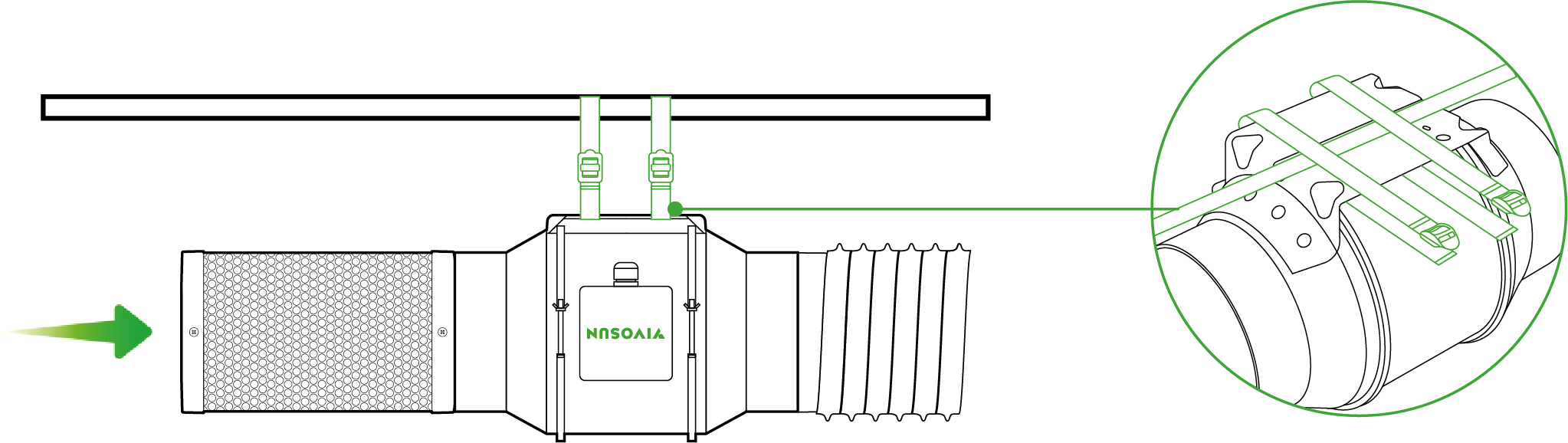

2. MONTAGE ALS ABLUFTVENTILATOR

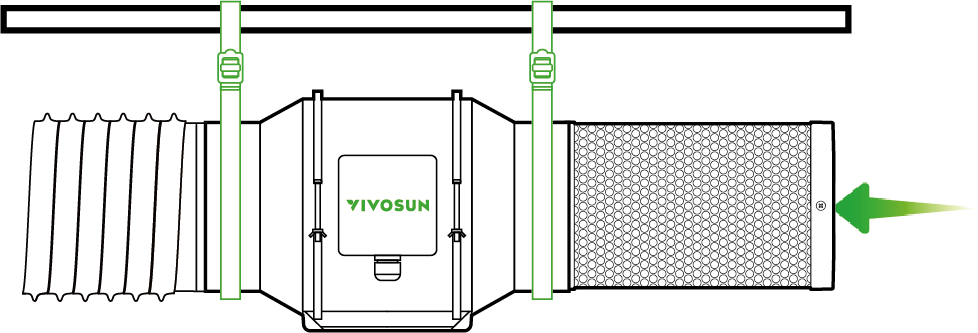

A. HÄNGEN NACH OBEN

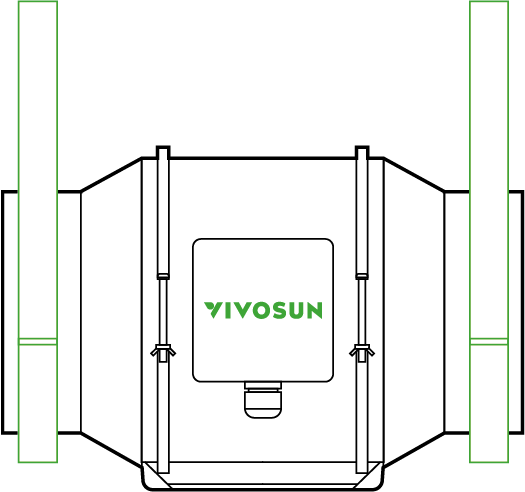

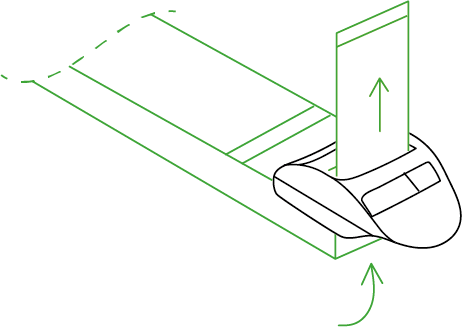

A.1 Aufhängeschlaufen
SCHRITT 1

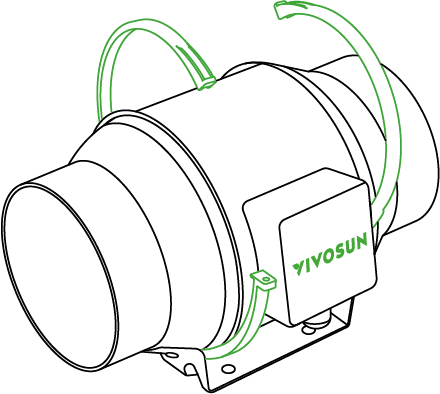

Legen Sie die beiden Aufhängeschlaufen um die Flansche, wie im Diagramm dargestellt.
SCHRITT 2

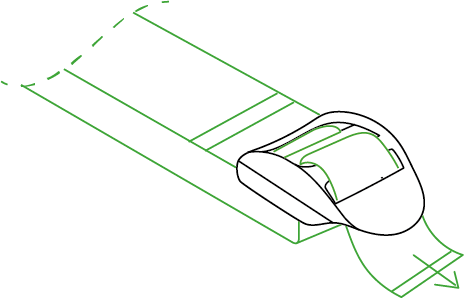

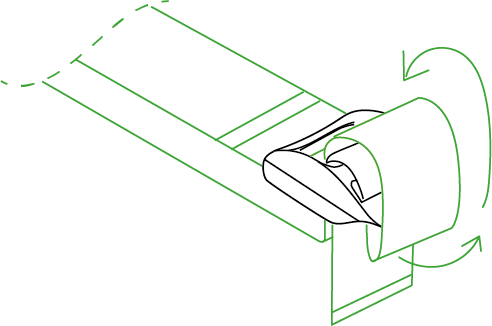

Führen Sie den Gurt von unten durch den inneren Leitersteckschlitz.
SCHRITT 3

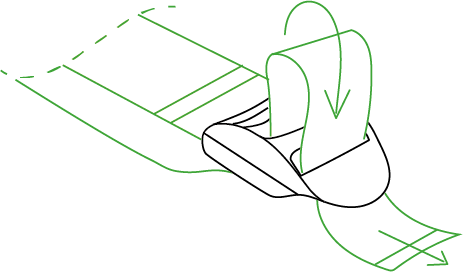

Führen Sie den Gurt von oben durch den äußeren Leitersteckschlitz. Passen Sie die Länge der entstandenen Schlaufe nach Bedarf an.
|
|
|
SCHRITT 4
Stecken Sie das lose Ende durch die mittlere Öffnung der Leitersteckschnalle, um die Schlaufe zu sichern.
SCHRITT 5
Führen Sie das andere Ende der beiden Aufhängeriemen um eine Stange, wie im Bild gezeigt.
Hängen Sie den Ventilator an den Rohrflanschen auf, um ihn zu sichern. Passen Sie die Höhe nach Bedarf an.

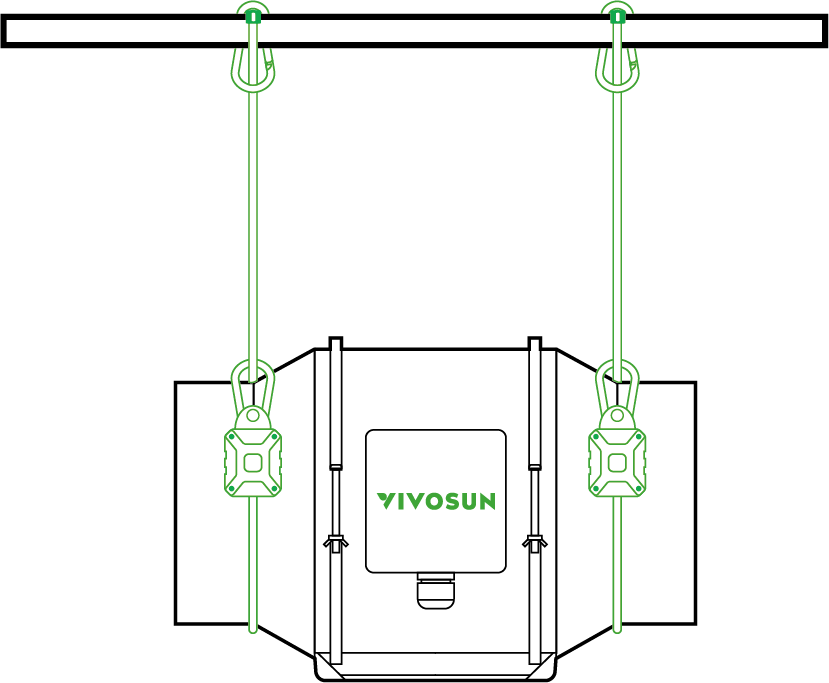

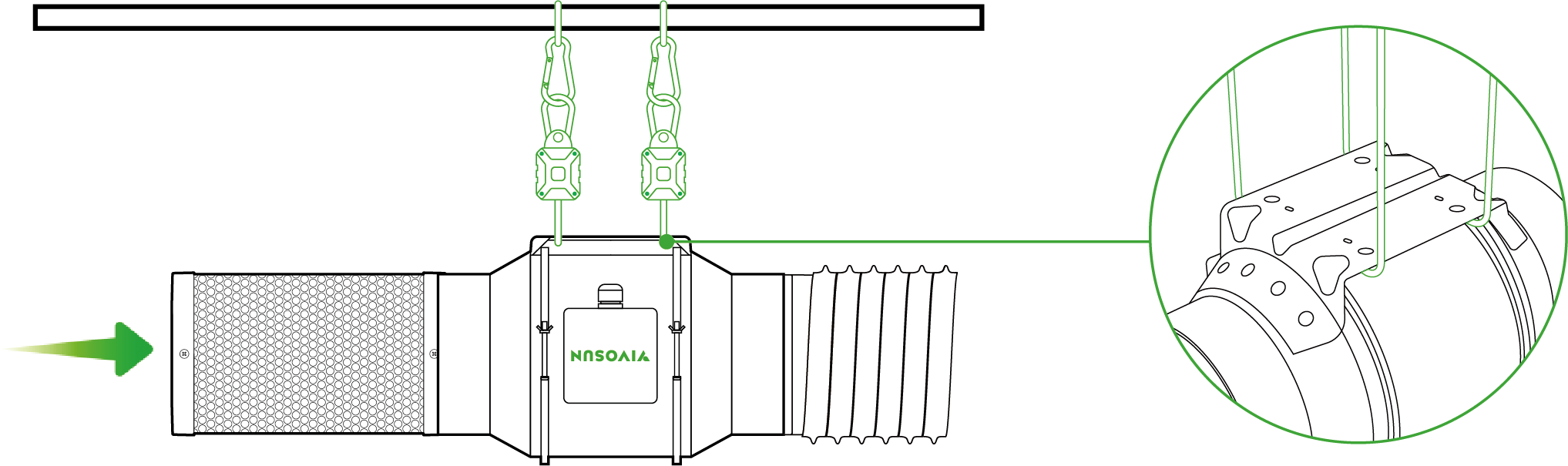

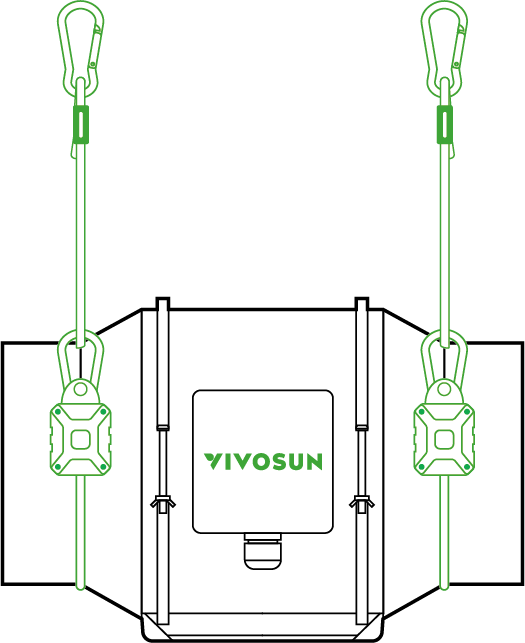

A.2 Seilaufhänger (separat erhältlich)
SCHRITT 1
Führen Sie die beiden Seilaufhängungen um die Flansche, wie im Diagramm gezeigt. Befestigen Sie die Karabiner an den Seilen, um den Ventilator zu sichern.
SCHRITT 2
Führen Sie das andere Ende der Seilaufhängungen um den Querbalken, wie im Diagramm gezeigt. Befestigen Sie die Karabiner an den Seilen, um den Ventilator am Ständer zu sichern.
Drücken Sie den gelben Einstellknopf, um den Ventilator auf die gewünschte Höhe anzuheben oder abzusenken.
B. KOPFÜBER AUFHÄNGEN
B.1 Aufhängeschlaufen
Führen Sie die Aufhängegurte um die Stange und die Flanschhalterungen des Ventilators. Passen Sie die Gurte an und ziehen Sie sie fest, wie in Abschnitt A.1, Schritte 2–4 beschrieben. Lassen Sie den Ventilator an der Stange hängen, sobald die Gurte sicher befestigt sind.
B.2 Seilaufhänger (separat erhältlich)
Führen Sie die beiden Seilaufhängungen um die Stange und die Flanschhalterung des Ventilators. Befestigen Sie die beiden Haken an den jeweiligen Seilen, um den Ventilator aufzuhängen.
Drücken Sie die gelbe Taste an der Seilaufhängung, um die Höhe des Ventilators nach Bedarf anzupassen.
3. MIT DEM E12 CONTROLLER VERBINDEN
VSV-AZG4/VSV-AZG6/VSV-AZG8

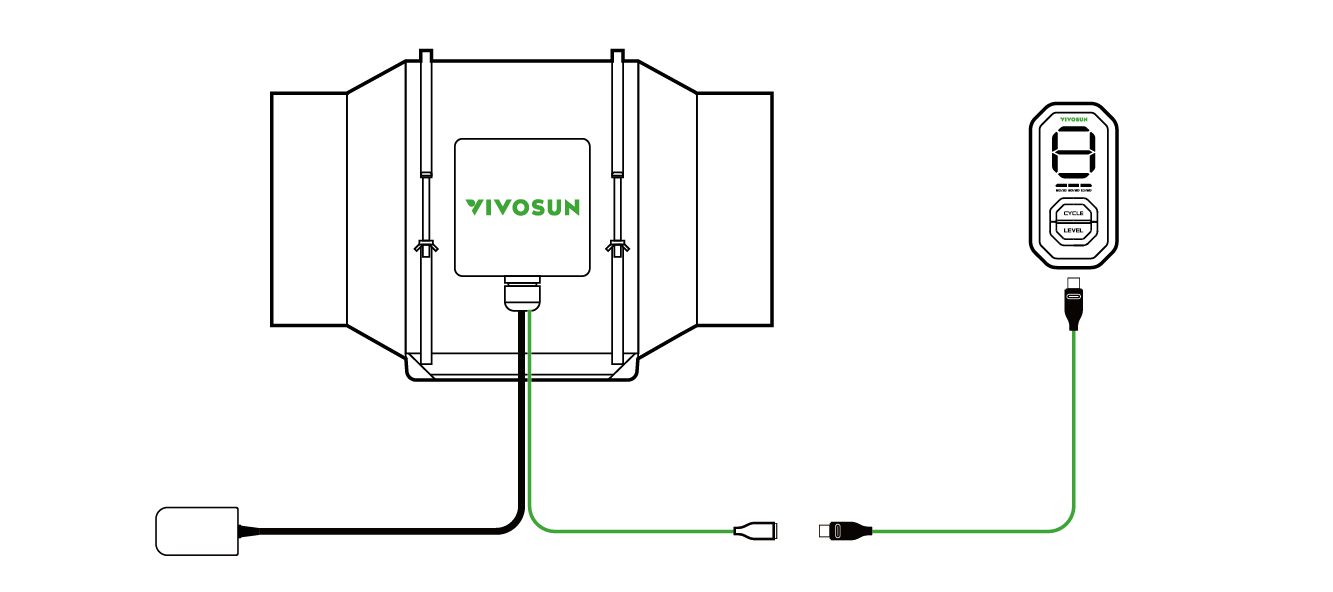

Verwenden Sie ein Type-C-Verlängerungskabel, um den AeroZesh mit dem E12-Controller zu verbinden. Der Controller wird über den Rohrventilator mit Strom versorgt.
4. MIT DEM VIVOSUN GROWHUB CONTROLLER VERBINDEN
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
A
B

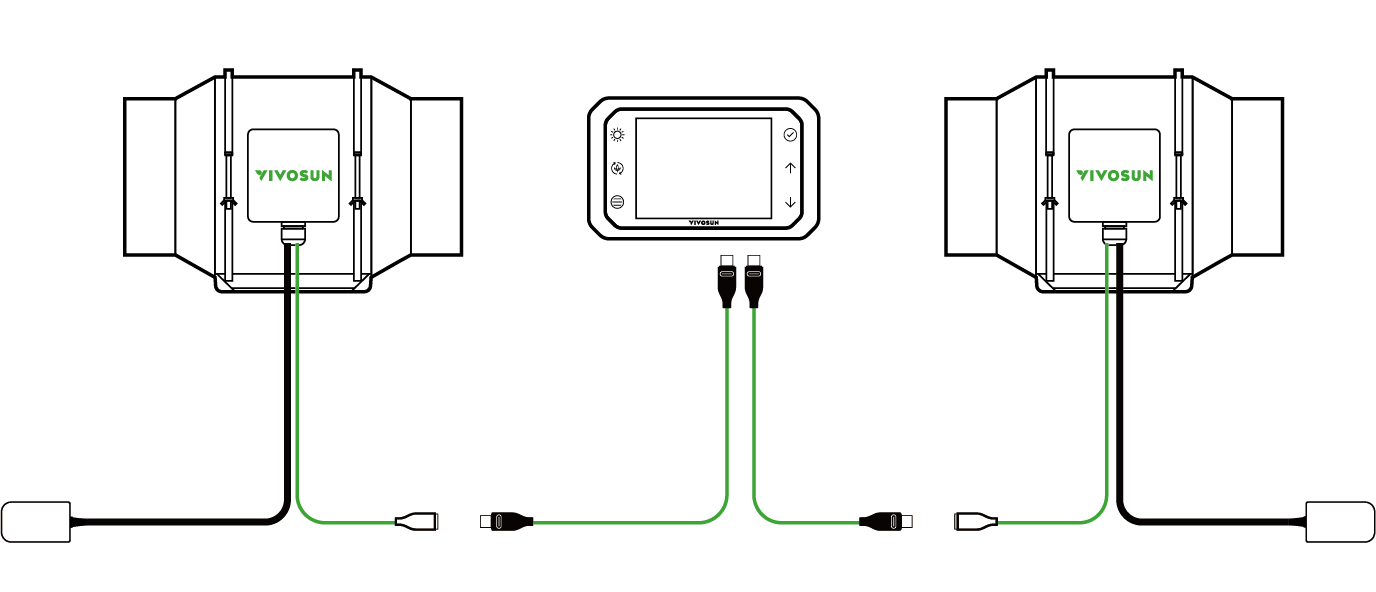

Verwenden Sie ein Type-C-Verlängerungskabel, um den AeroZesh mit dem GrowHub Controller (A) zu verbinden. Der GrowHub Controller verfügt über zwei Type-C-Anschlüsse zur Steuerung von zwei AeroZesh Ventilatoren (B). Der Controller wird über den AeroZesh mit Strom versorgt.
VENTILATOR-STEUERUNG

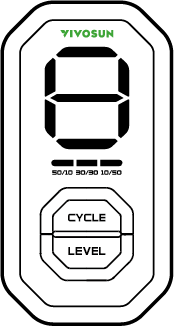

STEUERUNG ÜBER DEN E12 (VSV-AZG4/VSV-AZG6/VSV-AZG8)

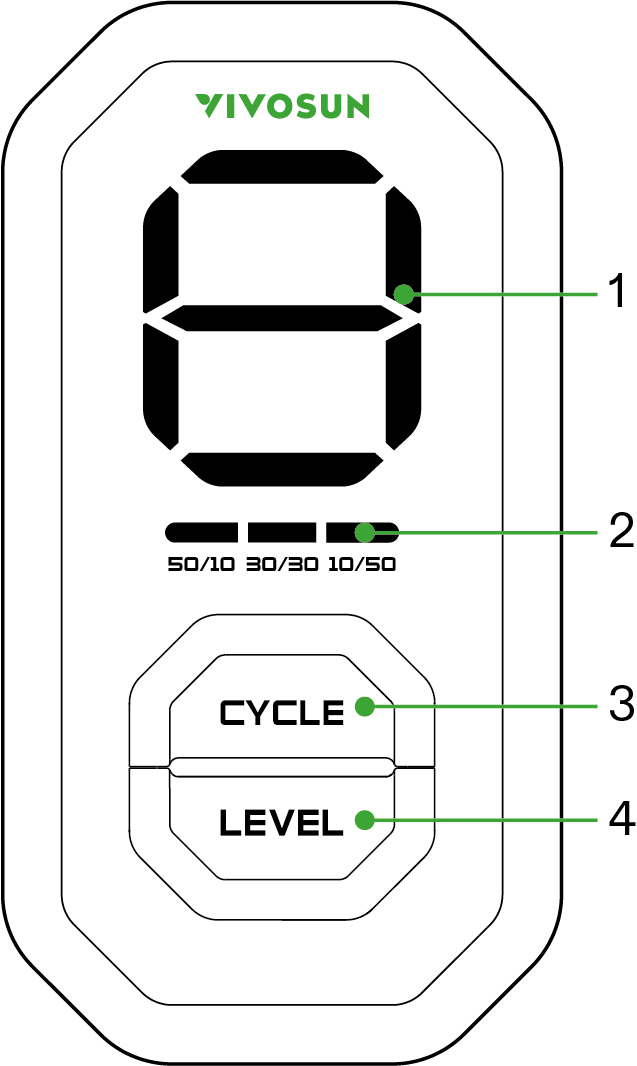

① |
Aktuelle Geschwindigkeit |
② |
Aktueller EIN/AUS-Zyklus |
③ |
Steuertaste für den EIN/AUS-Zyklusmodus |
④ |
Geschwindigkeit des Ventilators einstellen |
Ventilatorgeschwindigkeit einstellen
Drücken Sie die „LEVEL“-Taste, um die Lüftergeschwindigkeit von 0 bis Max zu ändern. Die aktuelle Geschwindigkeitsstufe wird oben angezeigt („A“ steht für die maximale Geschwindigkeit).
Halten Sie die Taste „LEVEL“ 3 Sekunden lang gedrückt, um den Rohrventilator auszuschalten. Wenn Sie die Taste „LEVEL“ erneut drücken, um den Rohrventilator einzuschalten, wird die Geschwindigkeit des Ventilators gespeichert und wiederhergestellt.
EIN/AUS-Zyklus einstellen
Drücken Sie die Taste „CYCLE“, um zwischen drei EIN/AUS-Zyklusmodi zu wechseln. Die entsprechende Anzeigelampe leuchtet auf: "50/10": 50min EIN, 10min AUS; "30/30": 30min EIN, 30min AUS; "10/50": 10min EIN, 50min AUS. Keine Anzeigelampe leuchtet: Manuell-Modus. Alle Anzeigen und das Display schalten sich nach 10 Sekunden Inaktivität aus. Drücken Sie eine beliebige Taste, um das Display wieder zu aktivieren.
Hinweis: Wir schlagen vor, den E12 außerhalb des Growzeltes für eine längere Lebensdauer aufzubewahren.
STEUERUNG ÜBER DEN GROWHUB E42A (VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42)
Bitte beachten Sie die Bedienungsanleitung des GrowHub E42A für Informationen zur Steuerung des Rohrventilators und zur App-Verbindung.
WARTUNG
Eine regelmäßige jährliche Reinigung wird empfohlen. Stellen Sie sicher, dass das Gerät vor der Reinigung ausgeschaltet ist
|
SCHRITT 1 Schrauben Sie die Verschlüsse am Ventilatorgehäuse auf und lockern Sie sie. Entfernen Sie anschließend das Gehäuse von den Flanschhalterungen |
|
SCHRITT 2 Reinigen Sie die Rotorblätter und das Laufrad mit einem feuchten Tuch. Entfernen Sie den Windkreis zwischen dem Ventilatorgehäuse und dem Ansaugflansch. Reinigen Sie anschließend das Innere der Ansaug- und Abluftflansche sowie den Windkreis. |
|
SCHRITT 3 Setzen Sie nach der Reinigung das Ventilatorgehäuse und den Windkreis wieder in die Flanschhalterungen ein und sichern Sie die Verschlüsse. |
GARANTIEINFORMATIONEN
GARANTIE
Vivosun gewährt eine dreijährige Garantie gegen Materialfehler auf AeroZesh G, die direkt bei uns oder über unsere autorisierten Händler erworben wurden. Diese Garantie unterstreicht unser Engagement, etwaige Herstellungsfehler oder vorzeitige Schäden, die während des normalen Gebrauchs unserer Produkte auftreten können, schnell zu beheben.
Unsere Garantie umfasst den Ersatz oder die Rückerstattung von Käufen, die innerhalb von drei Jahren nach dem ursprünglichen Kaufdatum Materialfehler aufweisen. In solchen Fällen können Kunden uns kontaktieren, um den Anspruchsprozess einzuleiten. Ein Kaufnachweis wird benötigt, um die Berechtigung für die Garantie zu überprüfen.
Diese Garantie gilt nicht für Produkte, die missbräuchlich verwendet, beschädigt oder absichtlich zerstört wurden. Ebenso werden normale Abnutzung oder kosmetische Mängel wie kleinere Kratzer nicht abgedeckt.
Kunden können sicher sein, dass unsere Produkte strengen Qualitätstests unterzogen werden. Diese dreijährige Garantie spiegelt unser Vertrauen in die Haltbarkeit unserer Produkte unter normalen Gebrauchsbedingungen wider.
WARNUNG
-
Die Installation muss den örtlichen Vorschriften und länderspezifischen Anforderungen entsprechen.
-
Das Gerät muss folgende Normen erfüllen:
-
Niederspannungsrichtlinie 2014/35/EU
-
Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit.
-
-
Der Ventilator wird mit einer Eingangsspannung von 110 V (AC) bis 240 V (AC) betrieben. Verwenden Sie den Ventilator NICHT mit höheren Spannungen.
-
Stellen Sie sicher, dass die geförderte Luft nicht brennbar, explosiv oder korrosiv ist. Die Umgebungstemperatur darf 40°C (104°F) nicht überschreiten.
-
Der Ventilator darf NICHT mit Wasser oder anderen Flüssigkeiten besprüht oder gereinigt werden, da dies zu Kurzschlüssen oder Stromschlägen führen kann.
-
Verhindern Sie einen Luft-Rückfluss aus offenen Abzügen oder anderen Feuerstellen.
-
Verhindern Sie den Rückfluss von Luft aus offenen Schornsteinen oder anderen Feuerlöscheinrichtungen.
-
Verwenden Sie KEINE Chemikalien wie Benzin, Benzol oder Lösungsmittel zur Reinigung des Ventilators.
-
Verhindern Sie einen Luft-Rückfluss aus offenen Abzügen oder anderen Feuerstellen.
-
Bewahren Sie den Ventilator außer Reichweite von Kindern.
-
Während des Betriebs des Ventilators ist die Demontage, Wartung oder Instandhaltung strengstens untersagt.
-
Starten Sie den Ventilator NICHT, wenn er nicht sicher befestigt ist.
-
Bitte stellen Sie vor dem Betrieb sicher, dass sich keine Gegenstände in der Nähe des Lufteinlasses des Ventilators befinden. 14.Stellen Sie bei der Montage sicher, dass alle Zubehörteile ordnungsgemäß angebracht sind und dass die Struktur des Ventilators einem Volllastbetrieb standhalten kann.
-
Falls der Ventilator ungewöhnliche Geräusche, Temperaturanstiege, blockierte Rotorblätter oder Fremdkörperkontakt aufweist, sofort den Netzstecker ziehen, die Nutzung einstellen und das Problem beheben, bevor der Betrieb fortgesetzt wird.
-
Lagern Sie den Ventilator unter den angegebenen Temperatur- und Feuchtigkeitsbedingungen. Bei einer Lagerung von mehr als sechs Monaten den Ventilator vor der Nutzung testen, um eine einwandfreie Funktion sicherzustellen.
-
Trennen Sie das Netzkabel NICHT durch und schließen Sie es anschließend NICHT wieder an. Wenn das Netzkabel beschädigt ist, wenden Sie sich an den Kundendienst. Unbefugte Änderungen führen zum Erlöschen der Garantie.
Entsorgen Sie dieses Produkt NICHT über den Hausmüll. Elektrogeräte enthalten gefährliche Stoffe, die die Umwelt schädigen können, wenn sie nicht ordnungsgemäß entsorgt werden.
Bitte wenden Sie sich an Ihre örtliche Behörde, um Informationen über Sammelstellen oder Recyclingprogramme in Ihrer Nähe zu erhalten, die Elektroschrott annehmen.
