*1.Pouze u modelů VSV-AZT4/VSV-AZT6. *2.Pouze u modelů VSV-AZT4E42A/VSV-AZT6E42A.
Čeština
AeroZesh T Příručka
NÁZEV MODELU
-
VSV-AZT4
-
VSV-AZT6
-
VSV-AZT4E42A
-
VSV-AZT6E42A
KLÍČOVÉ FUNKCE
-
TIŠE PWM EC MOTOR : EC motor s PWM laděním poskytuje tichý provoz a úsporu energie.
-
EFEKTIVNÍ PRŮTOK VZDUCHU : Efektivní dodávka vzduchu s hydro-mechanickými statorovými lopatkami za vysokého statického tlaku.
-
OVLÁDÁNÍ RYCHLOSTI & CYKLUS ON/OFF¹ : 10 úrovní ovládání rychlosti a tři režimy ON/OFF cyklu prostřednictvím E12 ovladače.
-
DVOUKULIČKOVÁ LOŽISKA : Dvoukulová ložiska v motoru poskytují odhadovanou životnost 67 000 hodin. Umožňuje montáž ventilátoru v jakémkoli směru.
-
VNÍMAVÉ REŽIMY² : Ruční, ON/OFF cyklus a inteligentní automatické režimy, rychlé a snadné nastavení přes VIVOSUN GrowHub.
-
WI-FI A OVLÁDÁNÍ APLIKACͲ : Chytré nastavení na základě proměnlivých podmínek prostředí prostřednictvím GrowHub a dálkově pomocí VIVOSUN aplikace.

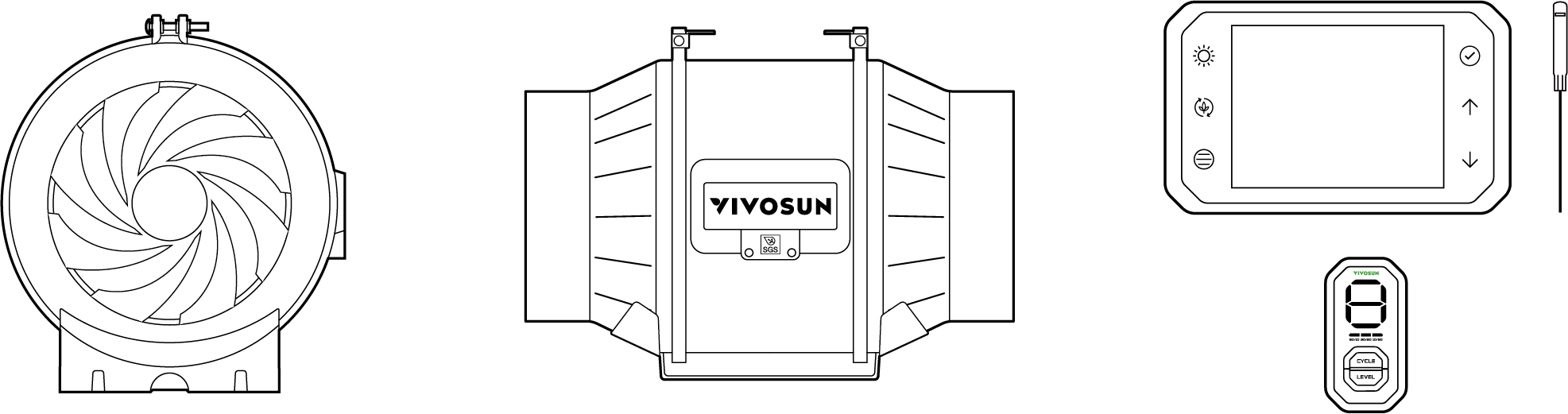

OBSAH PRODUKTU
VSV-AZT4/VSV-AZT6
| Obrázek | Název | Množství |
|---|---|---|
|
Vzduchový ventilátor |
1KS |
|
Typ C prodlužovací kabel |
1KS |
|
E12 ovladač |
1KS |
|
Pověšený provaz |
2 KS |
|
Sada šroubů |
4 KS |
|
Kotva do zdi |
4 KS |
VSV-AZT4E42A/VSV-AZT6E42A
| Obrázek | Název | Množství |
|---|---|---|
|
Vzduchový ventilátor |
1KS |
|
|
Typ C prodlužovací kabel |
1KS |
|
|
Pověšený provaz |
2 KS |
|
|
Sada šroubů |
4 KS |
|
|
Kotva do zdi |
4 KS |
|
Chytrý ovladač |
1 KS |
|
Teplotní / vlhkostní senzor |
3 m |
|
Rozšiřovací šrouby |
2 KS |
|
Železná deska |
1 KS |
|
Drátěný pás |
3 KS |
|
Drátový pás |
1 KS |

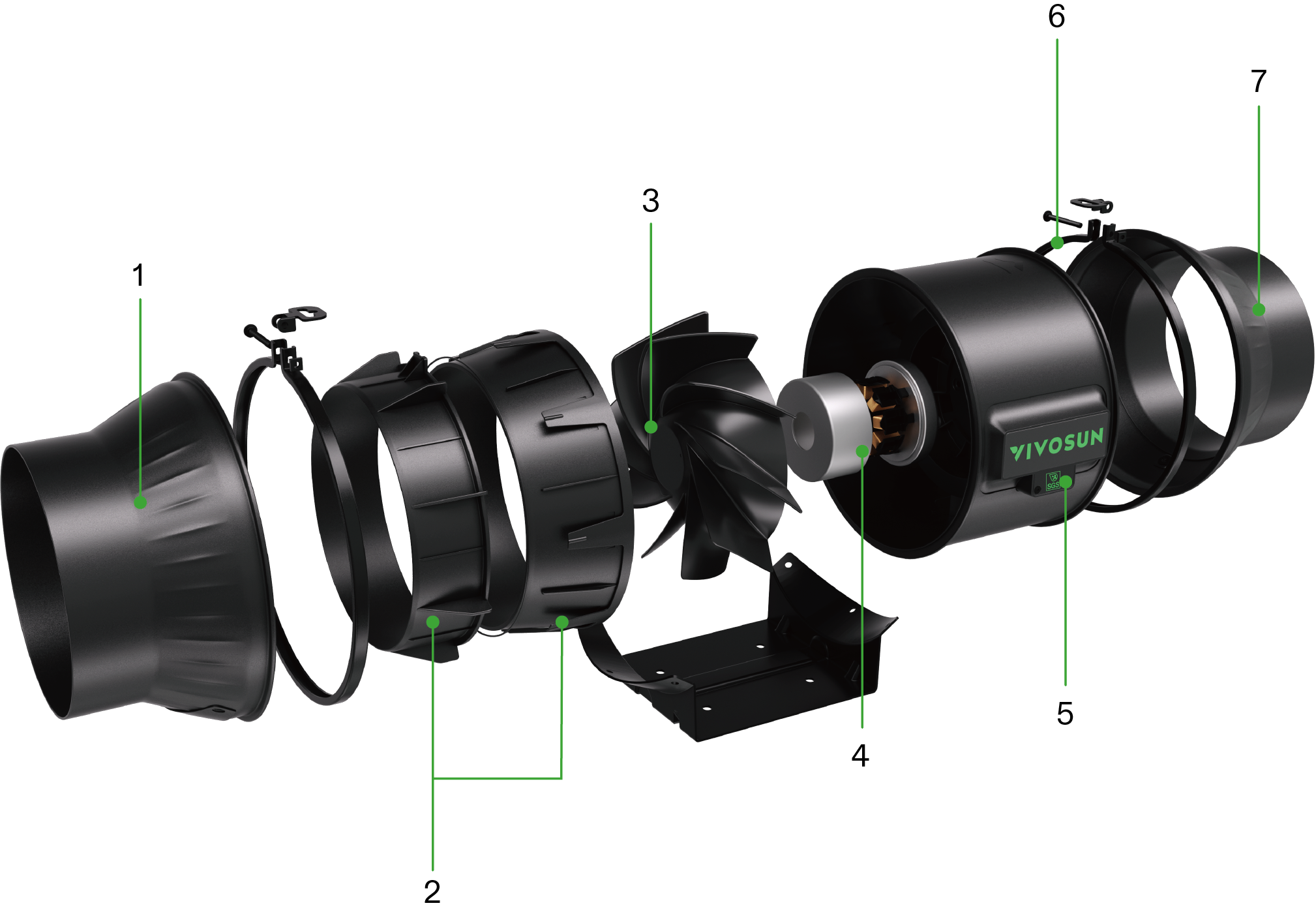

① |
Nasávací flansch |
② |
Větrný kruh |
③ |
Rotorové lopatky |
④ |
EC Motor |
⑤ |
Ventilační jednotka |
⑥ |
Spona |
⑦ |
Odvodňovací flansch |

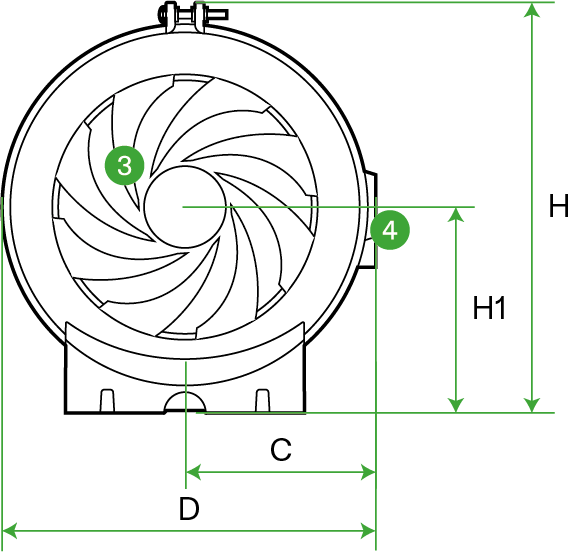

ROZMĚRY
|
|
|
Sériové číslo |
Součást |
Množství |
① |
Flansch |
2 |
② |
Ventilační jednotka |
1 |
③ |
Rotorové lopatky |
1 |
④ |
Terminálová skříň |
1 |
⑤ |
Spona |
2 |
Jednotka: mm
Model č. |
VSV-AZT4 |
VSV-AZT6 |
A |
302 |
313 |
ΦB |
Φ97 |
Φ147 |
C |
91 |
103 |
D |
179 |
203 |
E |
80 |
80 |
F |
60 |
60 |
G (Dlouhá díra) |
5.5x6.5 |
5.5x6.5 |
H |
197 |
221 |
H1 |
100 |
111 |
SPECIFIKACE
VSV-AZT4 |
VSV-AZT6 |
|
Velikost |
10.2 cm |
15.2 cm |
Vstup |
110-240V 50/60Hz |
110-240V 50/60Hz |
Průměrná spotřeba |
20W ± 5% |
35W ± 5% |
Průtok vzduchu |
357.0m³/h |
692.0m³/h |
Hluk |
35 dB(A) |
37 dB(A) |
Rychlost ventilátoru (Max) |
3000R/min ± 10% |
3000R/min ± 10% |
Elektrický motor |
EC-motor |
EC-motor |
Ložisko |
Kuličkové ložisko NMB |
Kuličkové ložisko NMB |
Doba životnosti ložisek |
67000 hodin |
67000 hodin |
Certifikace |
FCC, CE |
FCC, CE |

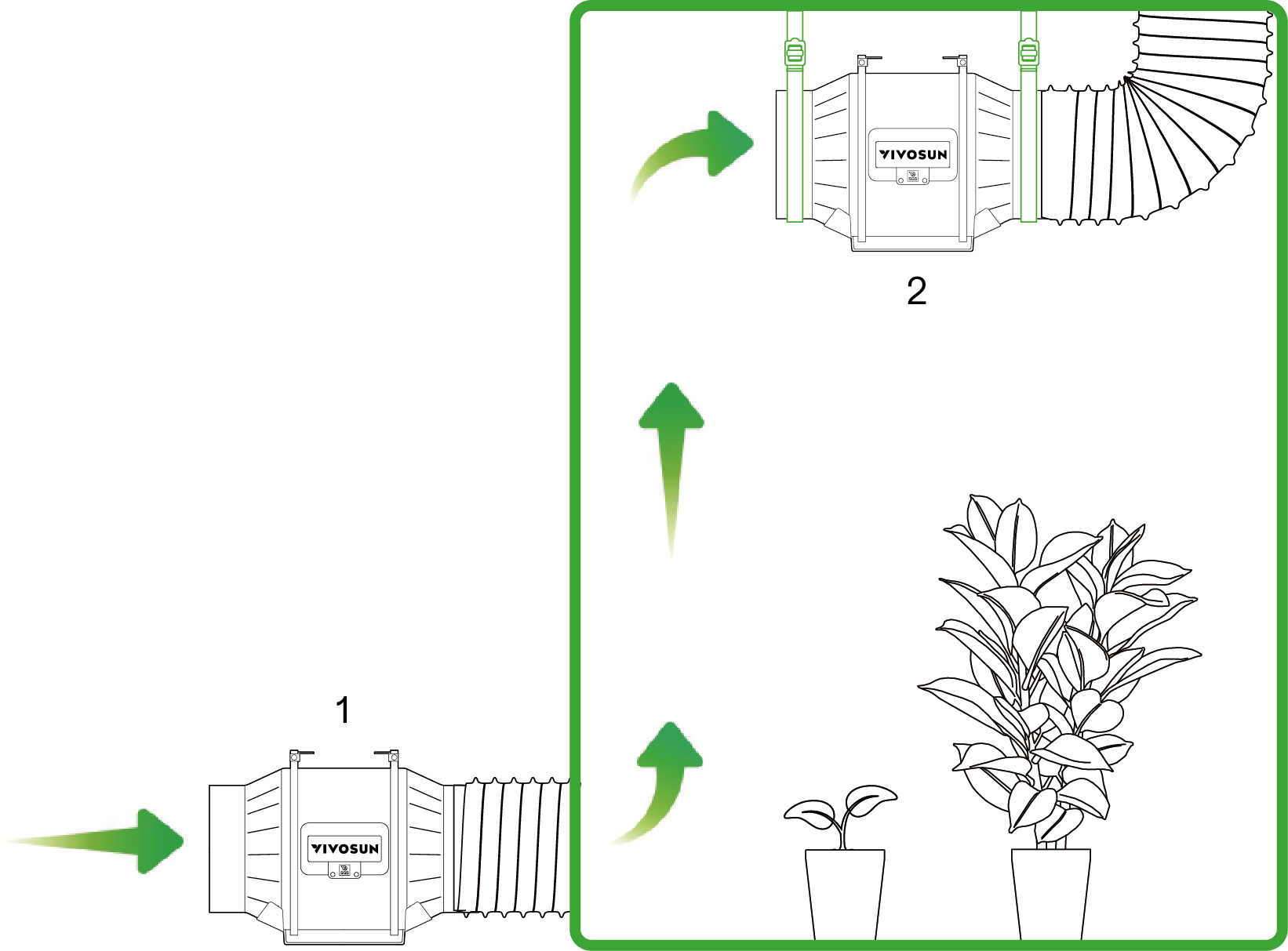

POUŽITÍ
AeroZesh může být použit jako odtahový ventilátor nebo nasávací ventilátor pro váš pěstební prostor a každý má odlišnou polohu pro optimální větrání.
Odtahový ventilátor: Zavěšený nebo namontovaný v nejvyšším protějším rohu uvnitř vašeho pěstebního prostoru. Směr proudění vzduchu směřuje od vašeho pěstebního prostoru.
Nasávací ventilátor: Namontovaný v dolním rohu mimo váš pěstební prostor. Směr proudění vzduchu směřuje do vašeho pěstebního prostoru.
1.Odtahový ventilátor 2.Nasávací ventilátor
INSTALACE
1. MONTÁŽ JAKO NASÁVACÍ VENTILÁTOR

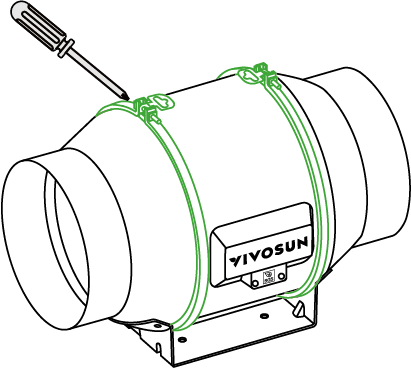

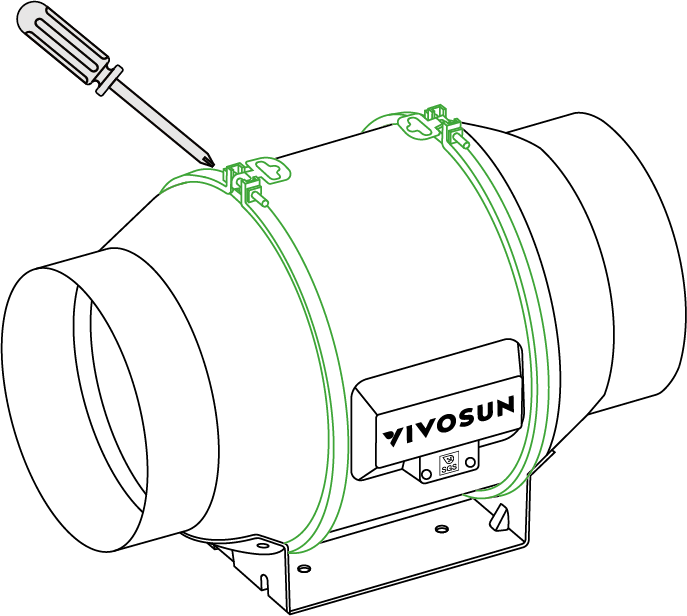

KROK 1
Odšroubujte a uvolněte spony na ventilátorové jednotce.

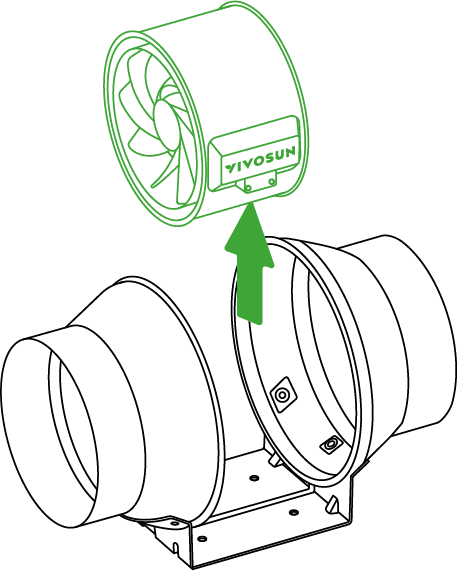

KROK 2

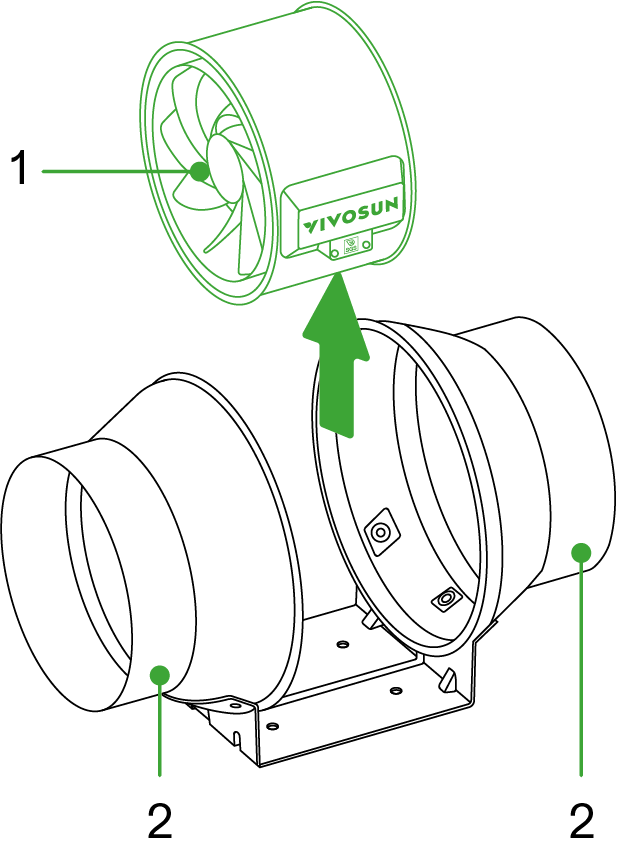

Odstraňte ventilátorovou jednotku z upevnění flanshe.
*1.Ventilační jednotka *2.Flansch
KROK 3
Vyvrtejte čtyři otvory a fixujte dvě flanshe na požadované místo dřevěné podpory nebo nosníku pomocí čtyř dřevěných šroubů. Při montáži na jiný povrch než na dřevo, zafixujte hmoždinky do otvorů před přišroubováním dřevěných šroubů, abyste upevnili flanshe.

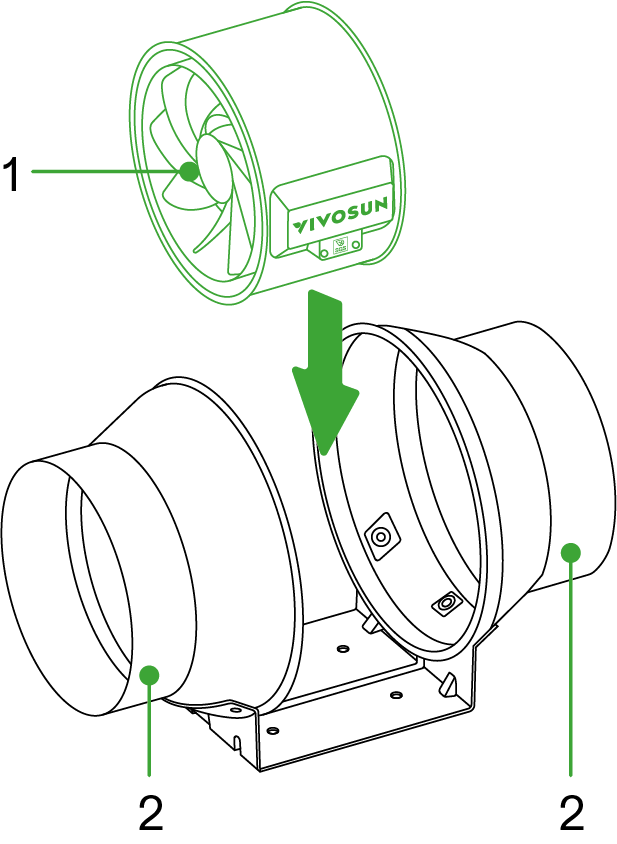

KROK 4
Zasuňte ventilátorovou jednotku zpět mezi dvě flanshe, ujistěte se, že směr proudění vzduchu na ventilátorové jednotce je ve stejné orientaci jako na flanshe. Poté utáhněte kovové svorky, aby se ventilátorová jednotka zajistila.
*1.Ventilační jednotka *2.Flansch

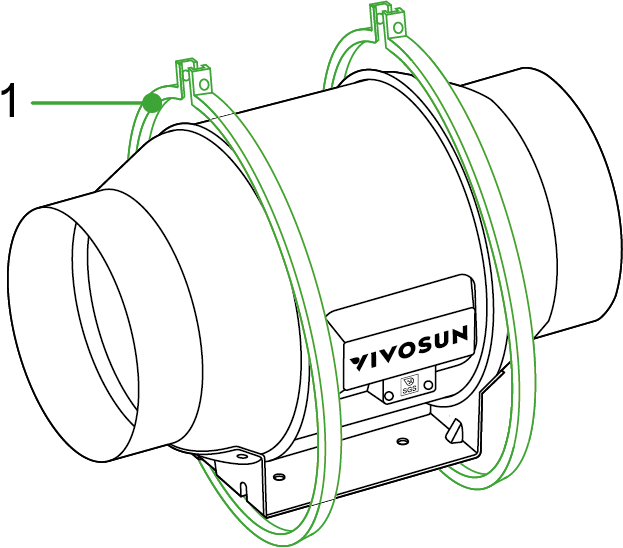

KROK 5
Znovu upevněte spony na ventilátorové jednotce a zajistěte je pomocí šroubů.
*1.Spona

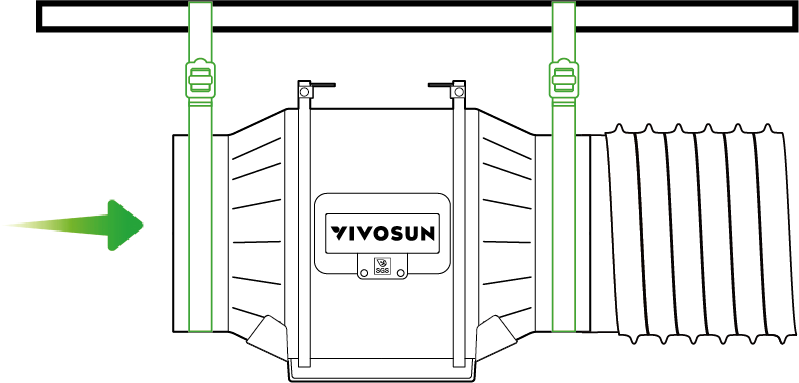

2. ZAVĚŠENÍ JAKO ODTÁHOVÝ VENTILÁTOR
A. ZAVĚŠENÍ DOLŮ

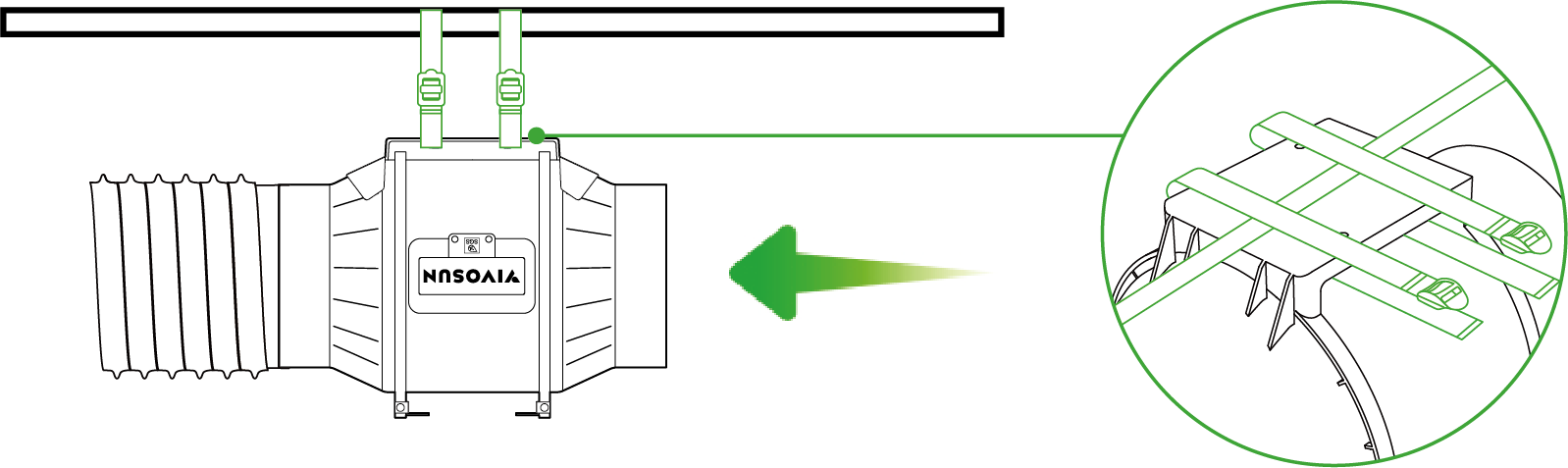

A.1 Zavěšovací popruhy
KROK 1
Provlečte dva zavěšovací popruhy kolem flanshů, jak je znázorněno v diagramu.
KROK 2

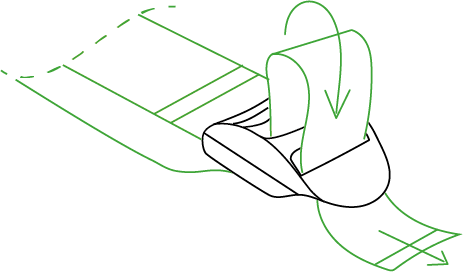

Provlečte popruh dolů skrz vnitřní zámkovou mezeru.
KROK 3
Vložte popruh do vnější zámkové mezery shora. Podle potřeby upravte délku hotové smyčky.
|
|
|
KROK 4
Zasuňte volný konec přes centrální otvor uzávěru, abyste zajistili smyčku.
KROK 5
Provlečte druhý konec dvou zavěšovacích popruhů kolem sloupku, jak je ukázáno na obrázku.
Zavěste ventilátor pomocí vzduchových flanshů a zajistěte ho. Podle potřeby upravte výšku pro přizpůsobení prostoru.

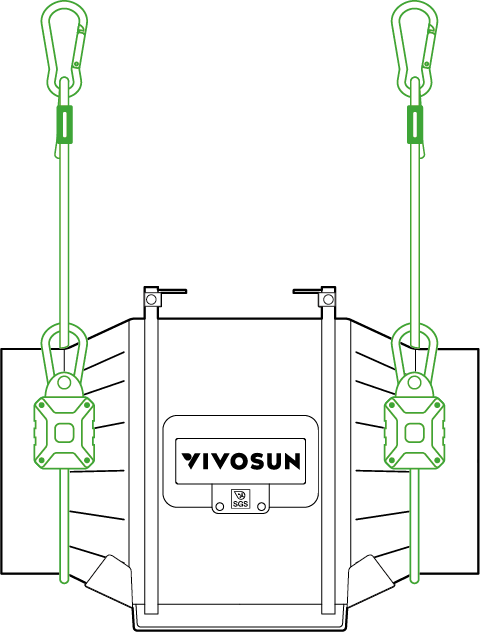

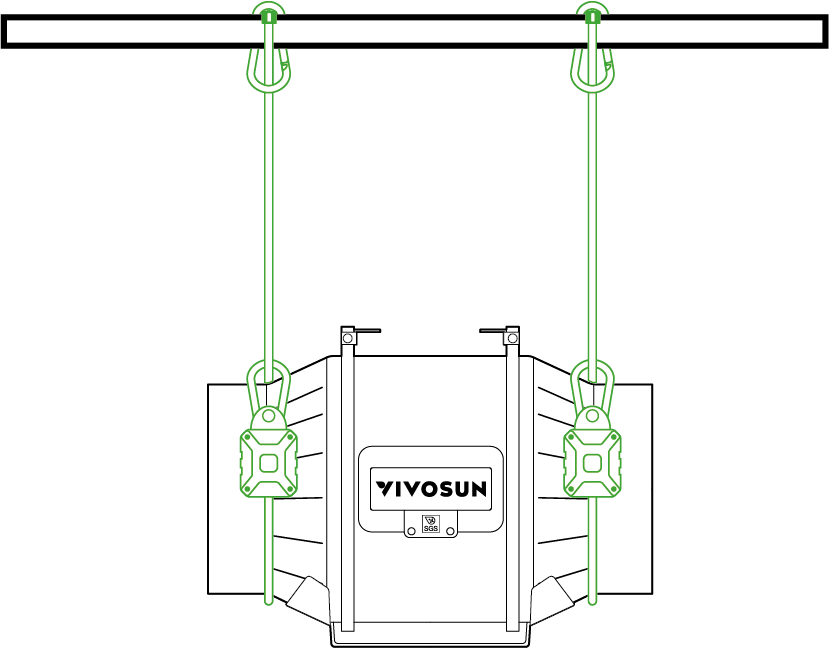

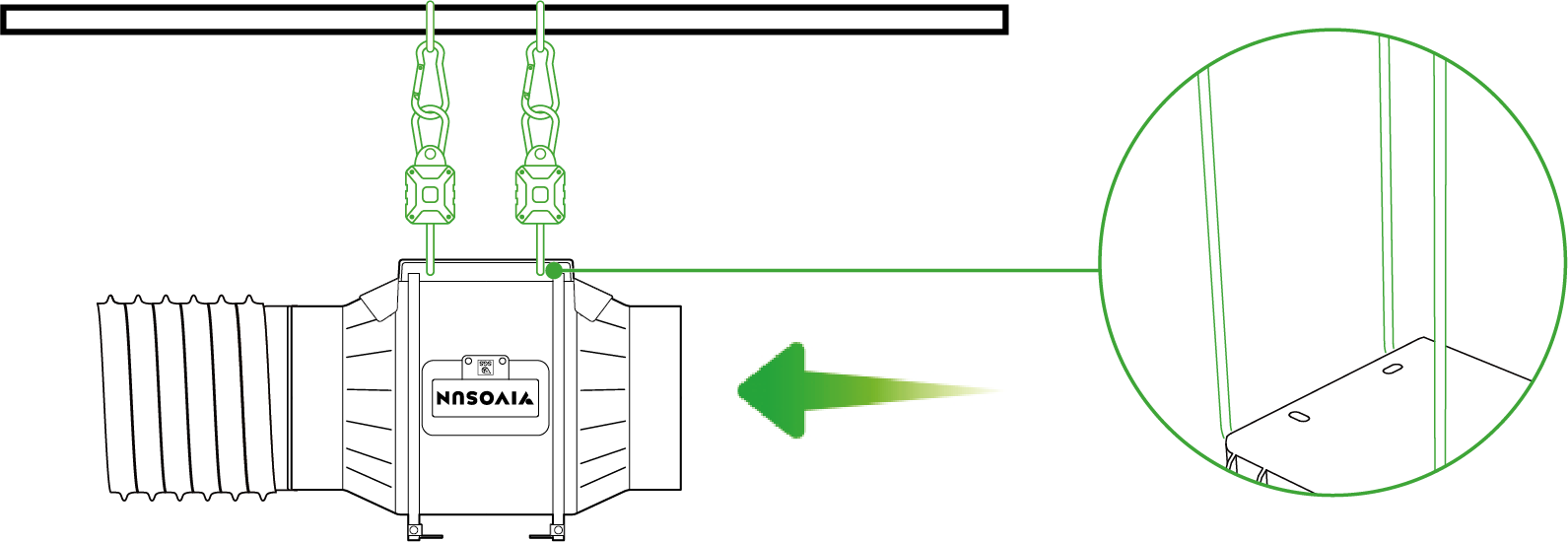

A.2 Pověšené provazy (prodává se samostatně)
KROK 1
Provlečte dva provazy kolem flanshů, jak naznačuje schéma. Zajistěte karabiny na provaze, abyste upevnili ventilátor.
KROK 2
Provlečte druhý konec zavěšených popruhů kolem příčníku, jak je ukázáno v diagramu. Zajistěte karabiny do provazu, abyste ventilátor zajistili k sloupku.
Stiskněte žluté tlačítko pro nastavení, abyste zvedli a spustili ventilátor na požadovanou výšku.

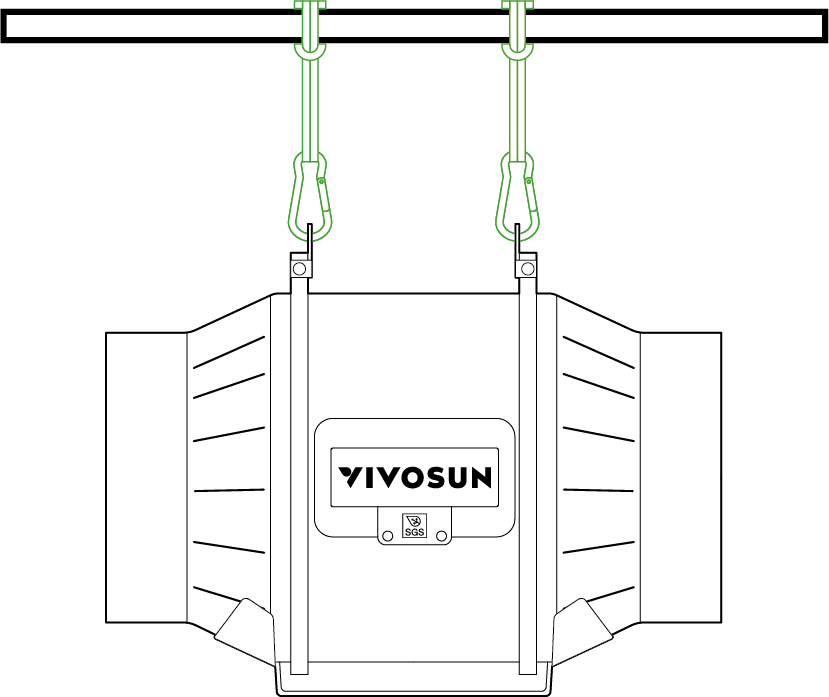

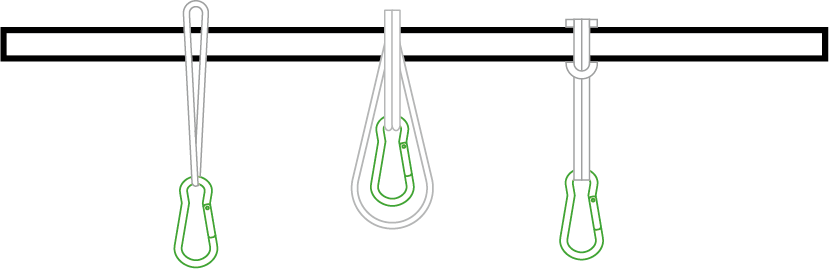

A.3 Pověšené provazy
KROK 1

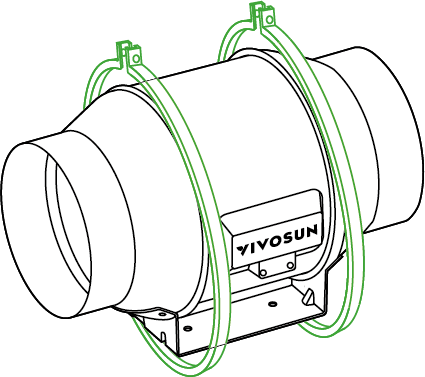

Provlečte háček skrze sloup, jak je znázorněno na diagramu.
KROK 2
Zajistěte karabiny na provaze, abyste ventilátor zajistili na sloupku.
B. ZAVĚŠENÍ DOLŮ
B.1 Zavěšovací popruhy
Provlečte zavěšovací popruhy kolem sloupku a flanshů ventilátoru. Podle příkladu v části A.1, kroky 2-4, upravte a utáhněte zavěšovací popruhy. Nechte ventilátor viset na sloupku jakmile jsou popruhy zabezpečeny.
B.2 Pověšené provazy (prodává se samostatně)
Provlečte dva lánové popruhy kolem sloupku a flanshe ventilačního zařízení. Upevněte dva háčky na jejich příslušné provazy, abyste zavěsili ventilátor.
Stiskněte žluté tlačítko na zavěšení, abyste nastavili výšku ventilátoru na požadovanou úroveň.

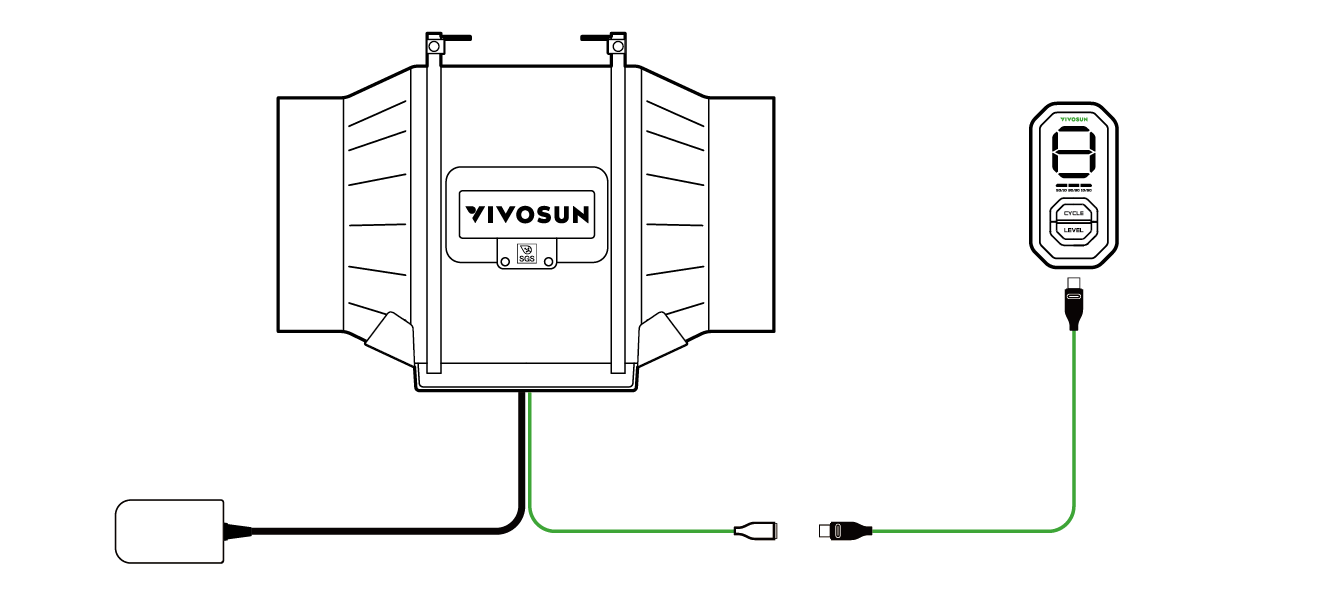

3. PŘIPOJENÍ K E12 OVLADAČI
VSV-AZT4/VSV-AZT6
Použijte prodlužovací kabel typu C pro připojení AeroZesh k E12 ovladači. Ovladač získá napájení z vzduchového ventilátoru.

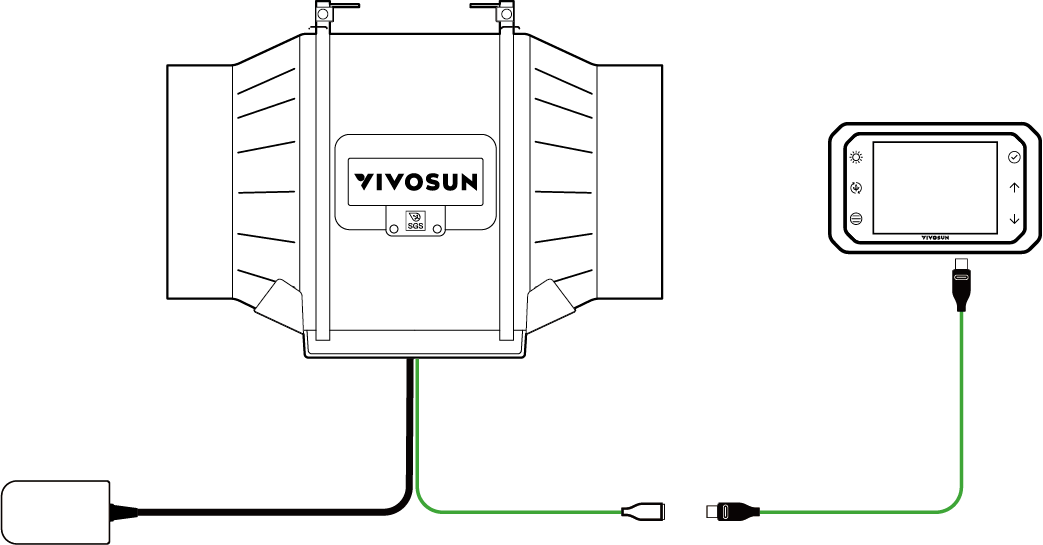

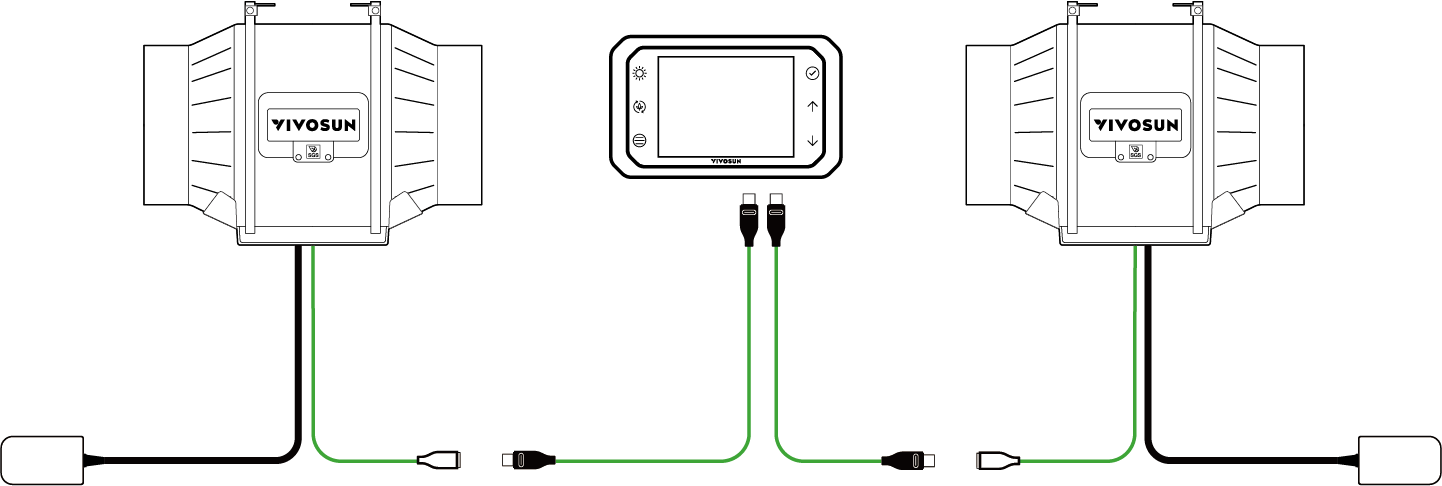

4. PŘIPOJENÍ K VIVOSUN GROWHUB OVLADAČI
VSV-AZT4E42A/VSV-AZT6E42A
A
B
Použijte prodlužovací kabel typu C k připojení AeroZesh k GrowHub ovladači (A). GrowHub ovladač má dva porty typu C pro řízení dvou ventilátorů AeroZesh (B). Ovladač získá napájení ze zařízení AeroZesh.
OVLÁDÁNÍ VENTILÁTORU

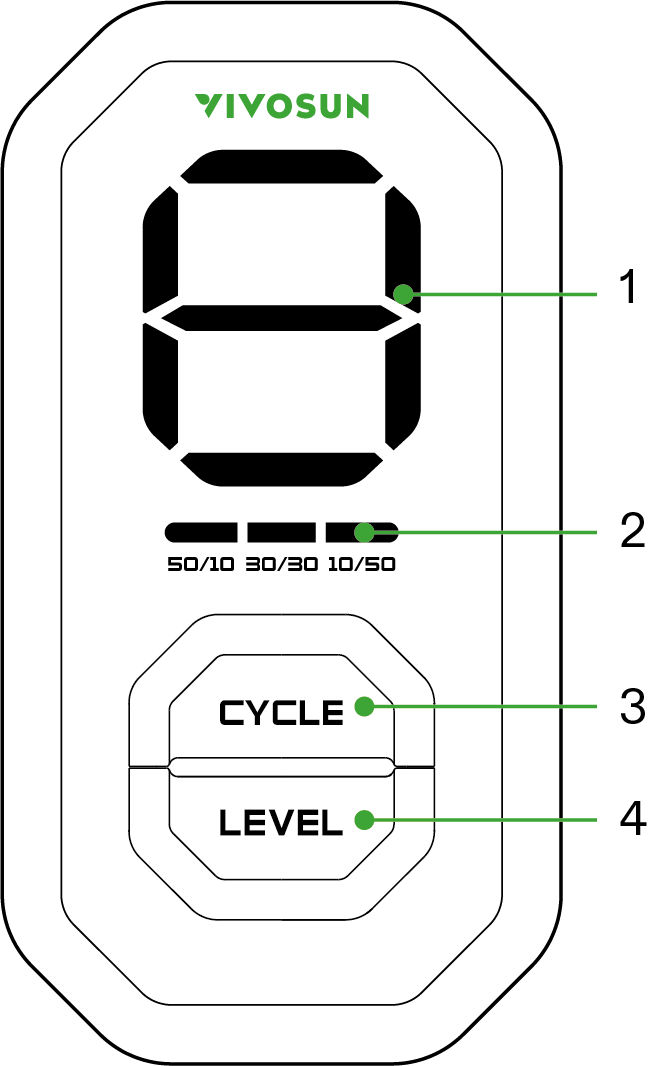

ŘÍZENÍ POMOCÍ E12 (VSV-AZT4/VSV-AZT6)
① |
Aktuální rychlostní úroveň |
② |
Aktuální ON/OFF cyklus |
③ |
Ovládací tlačítko pro ON/OFF cyklus |
④ |
Ovládací tlačítko pro rychlost |
Nastavení rychlosti ventilátoru
Stisknutím tlačítka ''LEVEL'' změňte úroveň rychlosti ventilátoru od 0 do Max. Úroveň rychlosti se zobrazí nahoře (''A'' označuje maximální rychlost).
Dlouhé stisknutí tlačítka "LEVEL" na 3 sekundy rychle vypne vzduchový ventilátor. Úroveň rychlosti se uloží a obnoví, pokud znovu zapnete vzduchový ventilátor stisknutím tlačítka "LEVEL".
Nastavení ON/OFF cyklu
Stiskněte tlačítko ''CYCLE'' pro přepínání mezi třemi režimy ON/OFF cyklu a odpovídající kontrolka se rozsvítí: ''50/10'': 50min ON, 10min OFF; ''30/30'': 30min ON, 30min OFF; ''10/50'': 10min ON, 50min OFF. Žádná světla svítí: Ruční režim.
Všechna indikátory a displej se vypnou po 10 sekundách bez provozu. Stiskněte libovolné tlačítko pro opětovné zobrazení obrazovky.
Poznámka: Doporučuje se používat E12 mimo pěstební stan pro delší životnost.
ŘÍZENÍ POMOCÍ GROWHUB E42A (VSV-AZT4E42A/VSV-AZT6E42A)
Prosím, podívejte se do příručky GrowHub E42A o ovládání vzduchového ventilátoru a připojení aplikace.
ÚDRŽBA
Pravidelné čištění každoročně se doporučuje. Ujistěte se, že před čištěním vypnete napájení .
|
KROK 1 Odšroubujte a uvolněte spony na ventilátorové jednotce a vyjměte ji z upevnění flanshe. |
|
KROK 2 Použijte navlhčený hadřík k vyčištění lopatek ventilátoru a oběžného kola. Odstraňte vzduchový kruh mezi ventilátorovou jednotkou a nasávacím flanšem. Vyčistěte vnitřek nasávacích a vstupních flanshů a vzduchový kruh. |
|
KROK 3 Po vyčištění vložte ventilátorovou jednotku a vzduchový kruh zpět do upevnění flanshe a zajistěte spony. |
Záruka
VIVOSUN nabízí dvouletou omezenou záruku na tento produkt zakoupený přímo od nás nebo našich autorizovaných prodejců, počínaje původním datem nákupu.
Tato záruka je poskytována navíc k vašim zákonným právům podle platných zákonů na ochranu spotřebitele v zemi, ve které byl produkt zakoupen, a tato práva neovlivňuje.
Pro celou záruku navštivte: https://www.vivosun.com/help/warranty-policy
Případně můžete kontaktovat zákaznický servis na support@vivosun.com / +1 888-505-8486.
VAROVÁNÍ
-
Instalace musí odpovídat místním předpisům a specifikacím platným v dané zemi.
-
Zařízení musí splňovat následující normy:
-
2014/35/EU Směrnice o nízkém napětí
-
2014/30/EU Směrnice o elektromagnetické kompatibilitě
-
-
Ventilátor funguje s napětím 110V AC až 240V AC. NIKDY NEPOUŽÍVEJTE s vyšším napětím.
-
Zajistěte, že vzduch, který se přenáší, není hořlavý, výbušný nebo korozivní. Teplota prostředí nesmí překročit 40 °C (104 °F).
-
NESTŘIKEJTE nebo nečistěte ventilátor vodou nebo jinými kapalinami, protože to může způsobit zkrat nebo elektrický šok.
-
Instalace na oknech nebo venkovních místech je zakázána.
-
Zamezte zpětnému proudění vzduchu z otevřených komínů nebo jiných zařízení na spalování.
-
NENAŠEŠE CHEMIKÁLIE jako benzín, benzen nebo rozpouštědla k čištění ventilátoru.
-
Držte vodu od motoru a elektrických komponent. NEROZHAZUJTE plastové části do vody s teplotou nad 60 °C (140 °F).
-
Udržujte ventilátor mimo dosah dětí.
-
Během provozu je přísně zakázáno rozebírat, udržovat nebo opravovat ventilátor.
-
NESTARTUJTE VENTILÁTOR, pokud není bezpečně upevněn.
-
Ujistěte se, že žádné předměty nejsou blízko nasávacího otvoru ventilátoru před jeho spuštěním.
-
Při instalaci potvrďte, že všechna příslušenství jsou správně nainstalována a struktura ventilátoru může během provozu nést svou plnou zátěž.
-
Pokud ventilátor vykazuje zvýšený hluk, nárůst teploty, zastavení lopatek nebo interferenci cizími předměty, ihned odpojte napájení, přestaňte používat a vyřešte problém před obnovením provozu.
-
Uložte ventilátor do prostředí s uvedenými teplotními a vlhkostními podmínkami. Pokud je uložen déle než šest měsíců, před použitím proveďte test, abyste zajistili správnou funkčnost.
-
NESTŘIKEJTE nebo NEPŘIPOJENÍ napájecího kabelu. Pokud je napájecí kabel poškozen, kontaktujte zákaznický servis. Neautorizované úpravy vedou ke ztrátě záruky.
NEDISPOZUJTE S TÍMTO PRODUKTEM S VAŠÍ BĚŽNOU POLITIKOU ODPADŮ. Elektrické spotřebiče obsahují nebezpečné materiály, které mohou poškodit životní prostředí, pokud nejsou správně zlikvidovány.
Kontaktujte prosím vaši místní vládu pro informace o nedalekých místech pro likvidaci nebo recyklačním programu, který akceptuje elektronický odpad.
