LumaRay Seitenlichter Handbuch

MODELLNAME

VSL-LRSF50-4
VSL-LRSF50-8

Produktinhalt

VSL-LRSF50-4

Bild	Name	Stückzahl

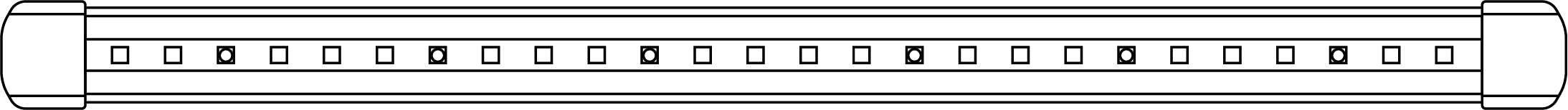

	LED Lichtleisten	4 Stück
	Netzadapter	1 Stück
	Magnetklemme	4 Stück
	Metallplatte	4 Stück
	Drahtmontage	7 Stück
	Stangenklemme	4 Stück
	Verbindungskabel	1 Stück


Name

Stückzahl

3bb7df32d358d6b7bef1d97f43e59d04

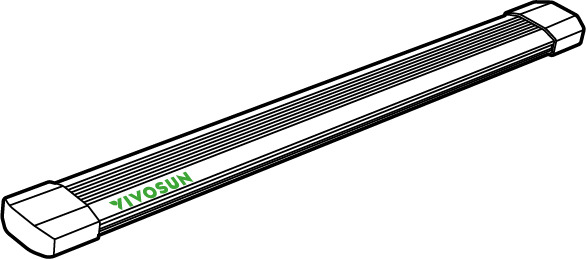

LED Lichtleisten

4 Stück

164cdb44d9c21c11cd2b2e557d66f85b

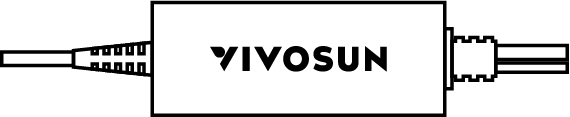

Netzadapter

1 Stück

645713214b64f882673de0541cd3778e

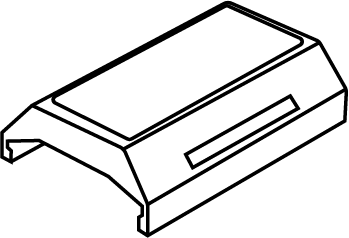

Magnetklemme

4 Stück

61e19ca9082b858453397283e6bb28c6

Metallplatte

4 Stück

6c28d1a4ba0c3772408ec2b1dbf69ae4

Drahtmontage

7 Stück

bf1d767f837d6d34d29072699068bafb

Stangenklemme

4 Stück

26103bb84f26d873b96a627a1e3e4a56

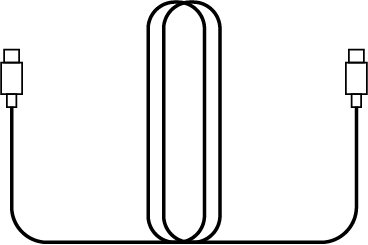

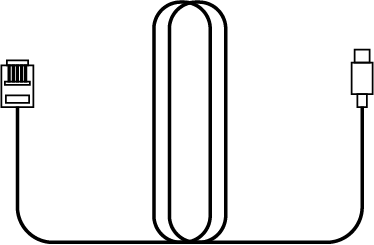

Verbindungskabel

1 Stück

VSL-LRSF50-8

Bild	Name	Stückzahl
	LED Lichtleisten	8 Stück
	Netzadapter	2 Stück
	Magnetklemme	8 Stück
	Metallplatte	8 Stück
	Drahtmontage	14 Stück
	Stangenklemme	8 Stück
	Verbindungskabel	2 Stück
	Verbindungskabel 2	1 Stück
	USB-C Verteiler	1 Stück


Name

Stückzahl

3bb7df32d358d6b7bef1d97f43e59d04

LED Lichtleisten

8 Stück

164cdb44d9c21c11cd2b2e557d66f85b

Netzadapter

2 Stück

645713214b64f882673de0541cd3778e

Magnetklemme

8 Stück

61e19ca9082b858453397283e6bb28c6

Metallplatte

8 Stück

6c28d1a4ba0c3772408ec2b1dbf69ae4

Drahtmontage

14 Stück

bf1d767f837d6d34d29072699068bafb

Stangenklemme

8 Stück

26103bb84f26d873b96a627a1e3e4a56

Verbindungskabel

2 Stück

e74aa80daff241dfd9ded24548f54b14

Verbindungskabel 2

1 Stück

18477d4db544067514f2aee888e5482c

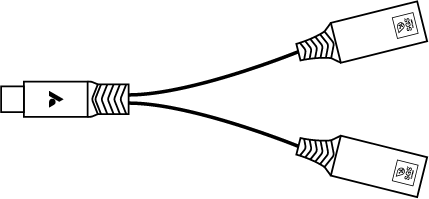

USB-C Verteiler

1 Stück

Hauptmerkmale

1 . Hocheffiziente Dioden

Vollspektrum mit hohem Verhältnis von 600-700nm Rot zu 60%, verwenden Sie hocheffiziente rote Dioden zur Verbesserung der Photosynthese.
Hocheffizientes Design: Die Oberfläche der Lampenplatine verfügt über eine 99% reflektierende Folie.

2 . Optische Linsen-Schutzabdeckung

Optische Linsenabdeckung mit Prismendesign für hohe Lichtdurchlässigkeit.
Schützt die LED-Chips und ist leicht zu reinigen.
Benutzerfreundliches Design, blendfrei.
120° Lichtabdeckungswinkel.

3 . Dimmbare LED

0%-100%/AUS (über GrowHub und VIVOSUN App)

4 . Einfache und flexible Installation

Kann sowohl im Inneren des Zeltes als auch an der Stangenstütze des Zeltes leicht befestigt werden.

5 . Gallium-Nitrid-Stromversorgung

Kompakt und hocheffizient; erreicht eine höhere Lichtumwandlungsrate bei gleicher Leistung.
Geringe Wärmeabgabe, hohe Haltbarkeit.

Technische Daten

SKU

VSL-LRSF50-4 VSL-LRSF50-8

Spektrum

Vollspektrum + 660nm tiefes Rot, rotes Verhältnis: 60%

Eingangsspannung

120-240V

Frequenz

50-60Hz

Eingangsleistung

50W

Länge der Lichtleiste

16Zoll / 40CM

Dimmen per APP

25%~100%/AUS

Dimmen per E42A+/E42A

25%/50%/75%/100%/AUS

Garantie

3 Jahre

Installation

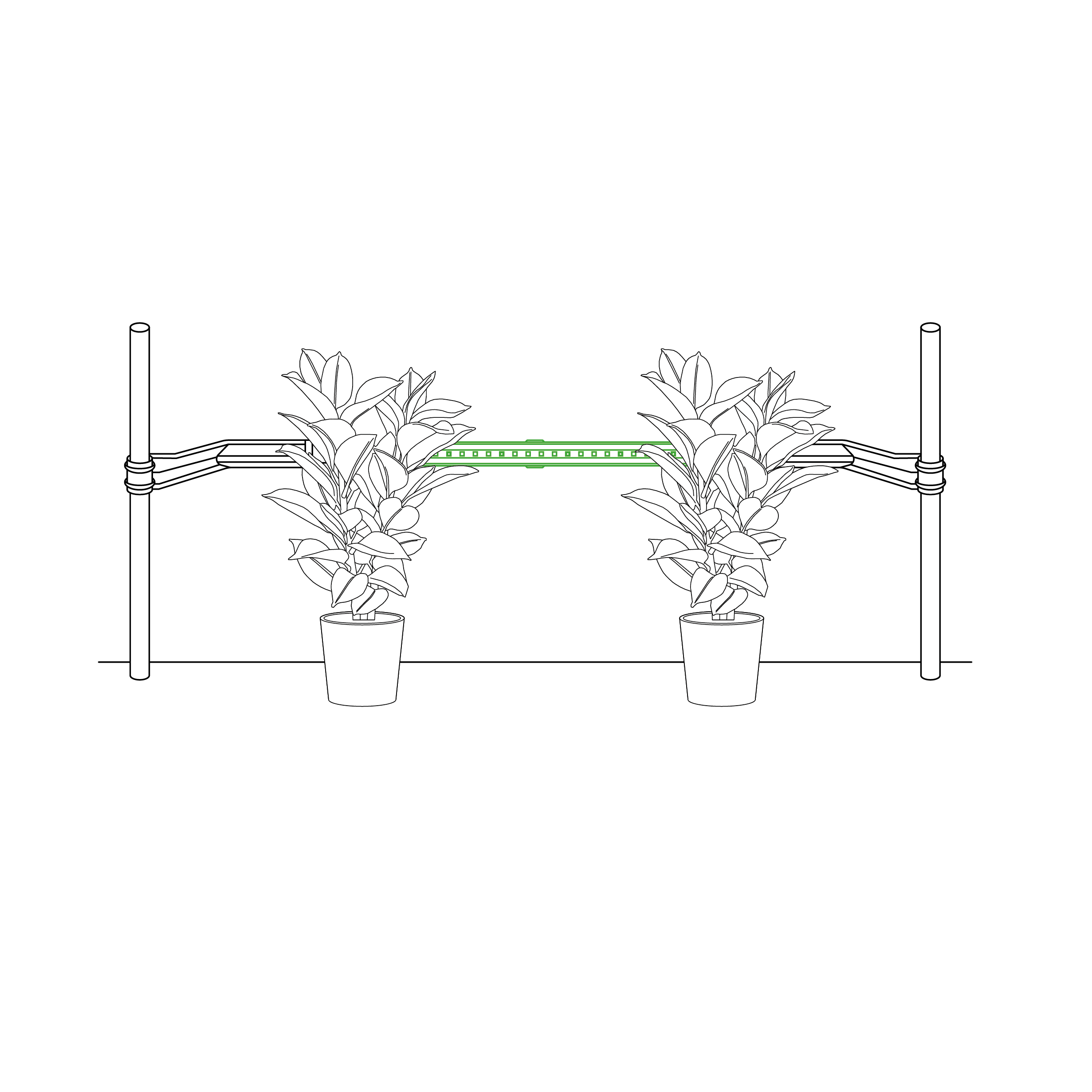

Montage an den Stangenstützen des Zeltes

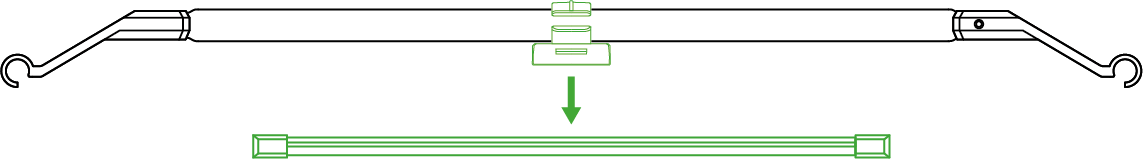

Schritt 1:

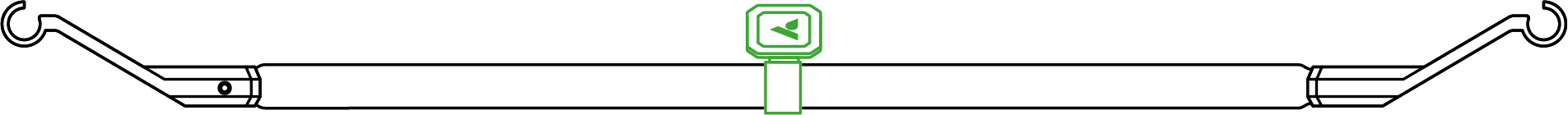

Befestigen Sie die Stangenklemme an der Stangenstütze des Zeltes.

Schritt 2:

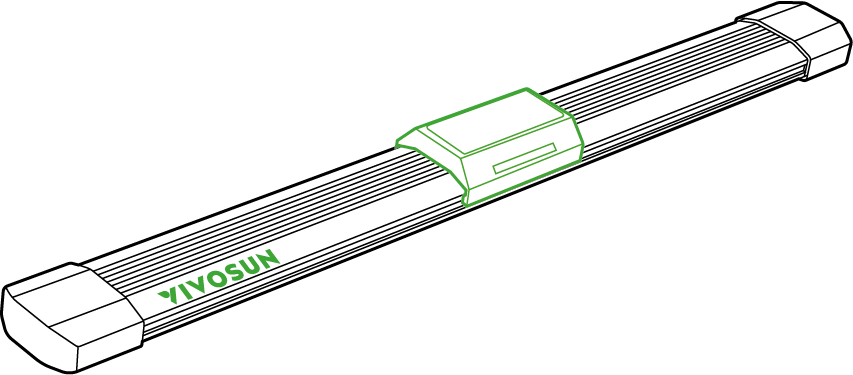

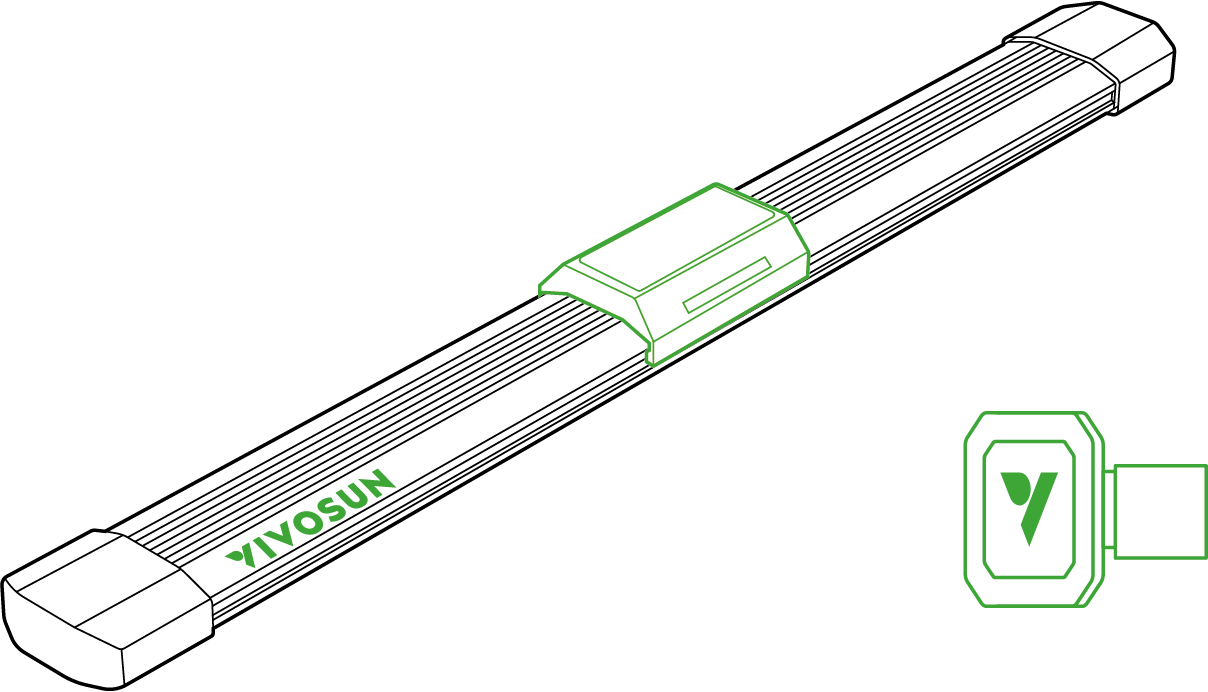

Nehmen Sie die LumaRay Seitenlichtleiste heraus und befestigen Sie die Magnetklemme in der Mitte der Lichtleiste. Verwenden Sie die Magnetklemme, um sie an der Stangenklemme zu sichern und die Installation abzuschließen.

Schritt 3:

Passen Sie die Stangenstützen des Zeltes auf die geeignete Höhe an. Richten Sie die Lichtausgabe mit dem oberen Mittelteil der Pflanze aus.

Schritt 4:

Wiederholen Sie die Schritte, um die anderen drei Lichtleisten zu installieren.

Magnet am Zelt

Schritt 1:

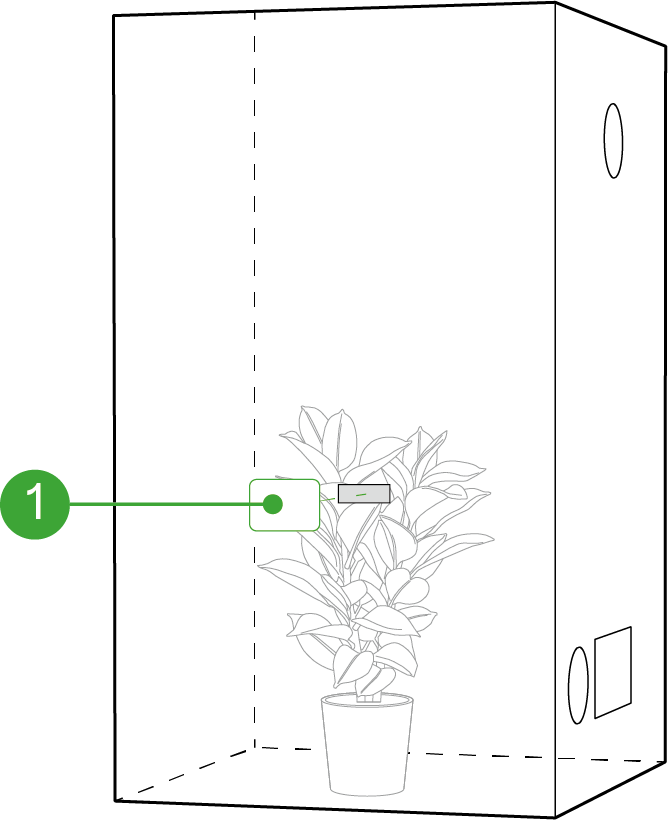

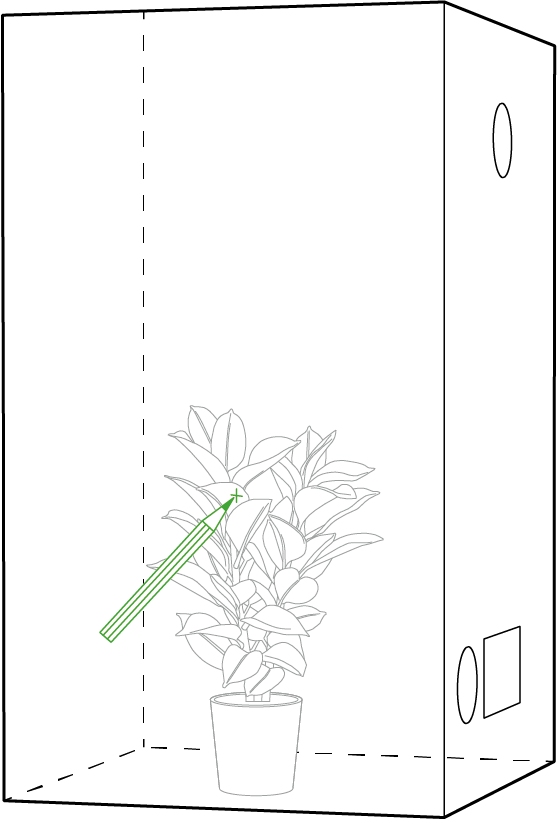

Wählen Sie die Installationsposition der Lichtleiste basierend auf der Pflanzenhöhe und markieren Sie diese auf der Außenseite des Zeltes.

Schritt 2:

Befestigen Sie die selbstklebe Metallplatte an der markierten Stelle auf der Außenseite des Zeltes.

*1. Metallplatte

Schritt 3:

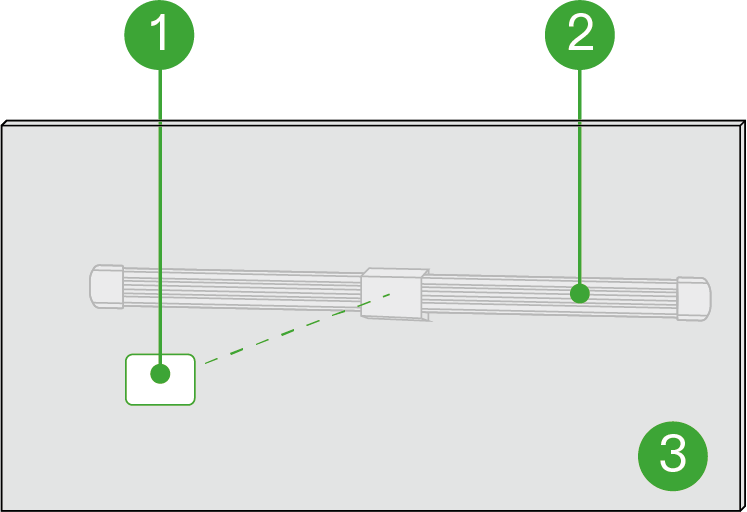

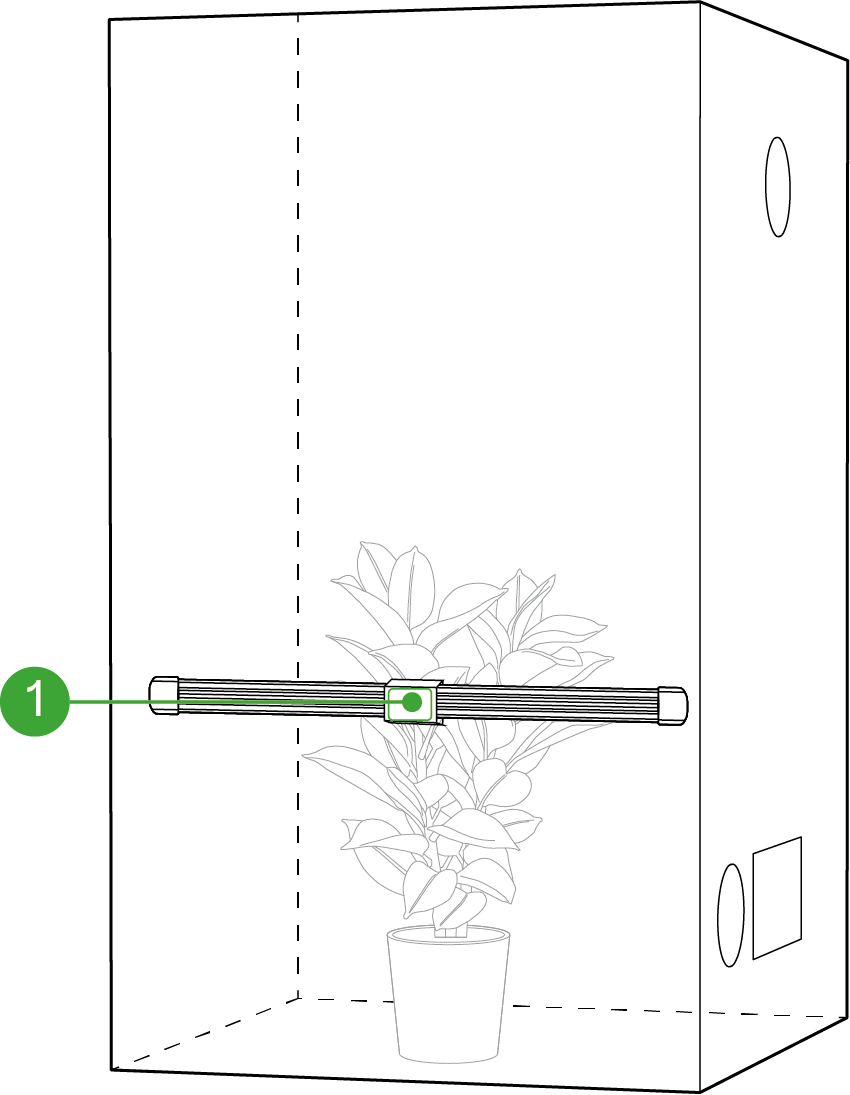

Befestigen Sie die Magnetklemme an der Lichtleiste und richten Sie diese von innen im Zelt durch den Zeltstoff mit der Metallplatte aus, um die Installation abzuschließen.

f4e74c76ff5ccce82910c6d23b3496e0

2fb8cc7d0733c57c1f00149ee4e8d690

c59ac19980d4dfc4ef5d526519cb3190

*1. Metallplatte
*2.LumaRay
*3.Zelt

Schritt 4:

Wiederholen Sie die Schritte, um die anderen drei Lichtleisten zu installieren.

Verdrahtungsmethode

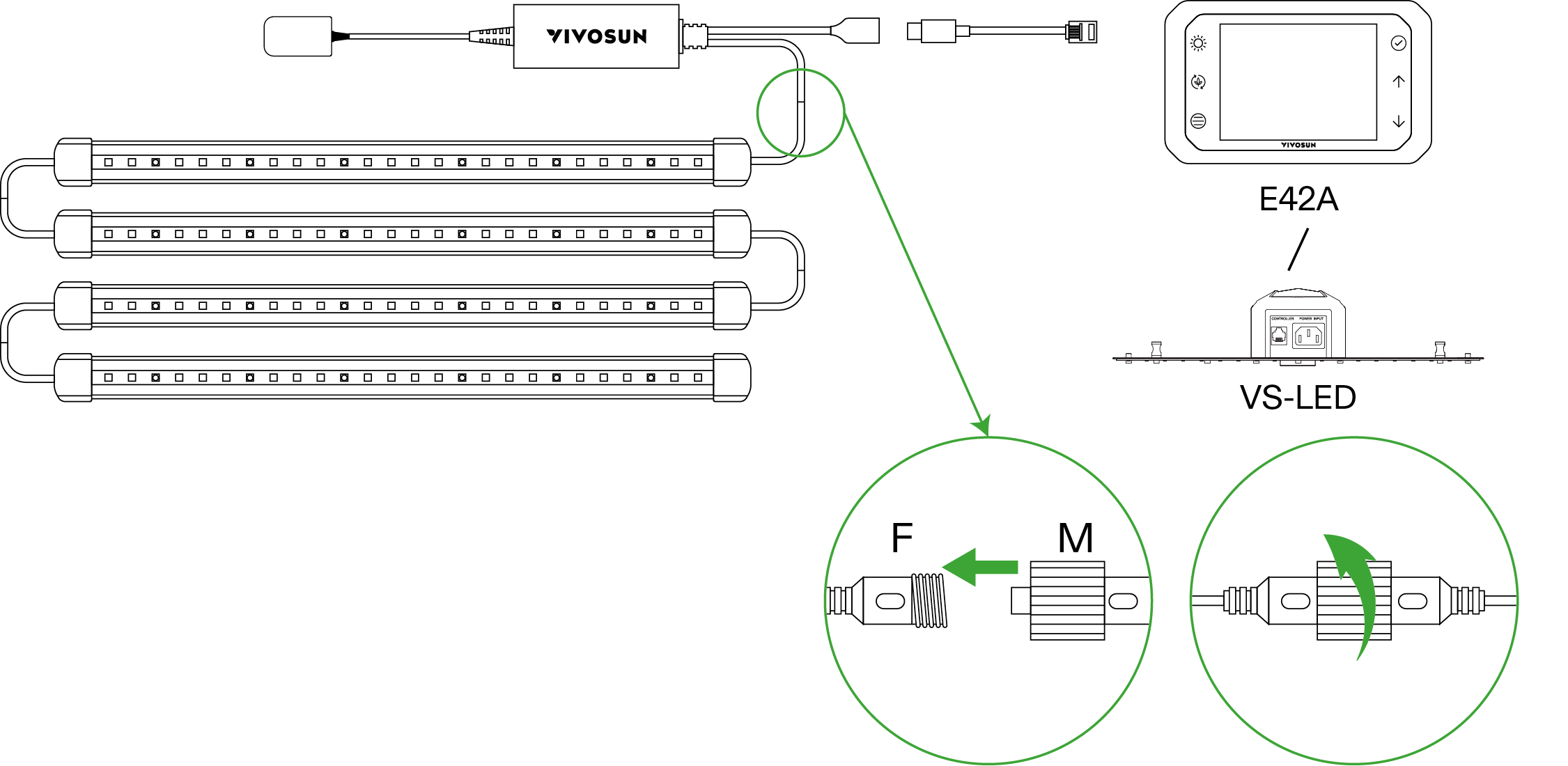

Die LumaRay Seitenlichter können über das Verbindungskabel mit E42A und VS-LED verbunden werden.

Drahtlose Verbindungsweise

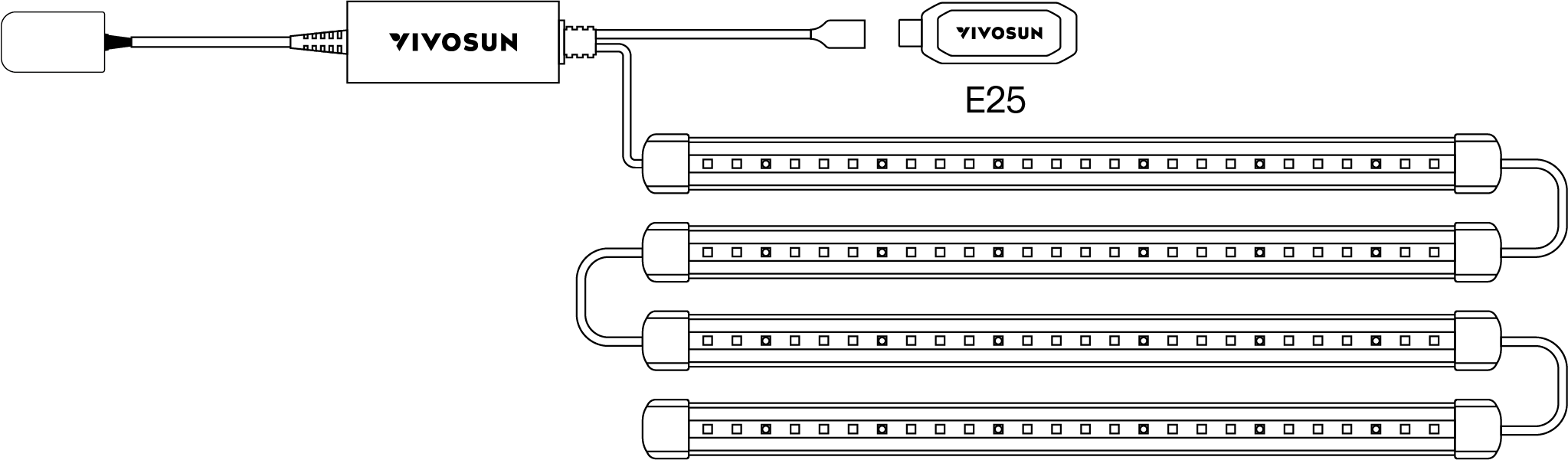

Verbinden Sie den E25 Controller mit dem USB-C Anschluss des Netzadapters.

Verwenden Sie die VIVOSUN App, um den E25 Controller mit dem Netzwerk zu verbinden und die Einrichtung abzuschließen.

E25 nicht im Paket enthalten, separat verkauft.

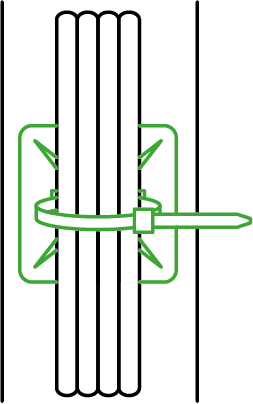

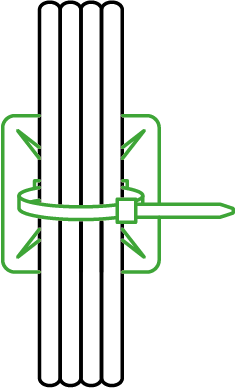

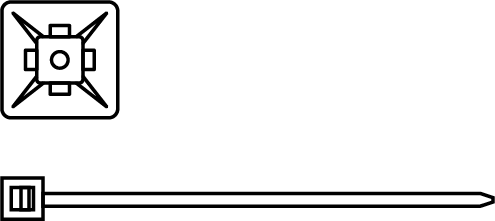

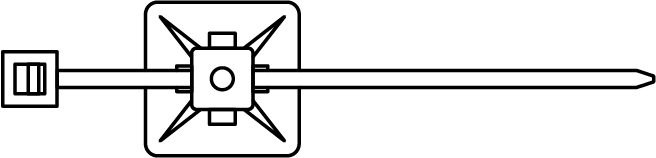

Verwenden Sie Kabelbinder und Befestigungen, um überschüssige Kabel sicher an den Stangenstützen oder dem Zeltstoff zu befestigen.

4b4544844ff354f1b5b8feef42e24d0f

d865dd9d991a401b0990201747d6fa19

02c7bac26ae0f9e2eb646cb2c3f6c7e4

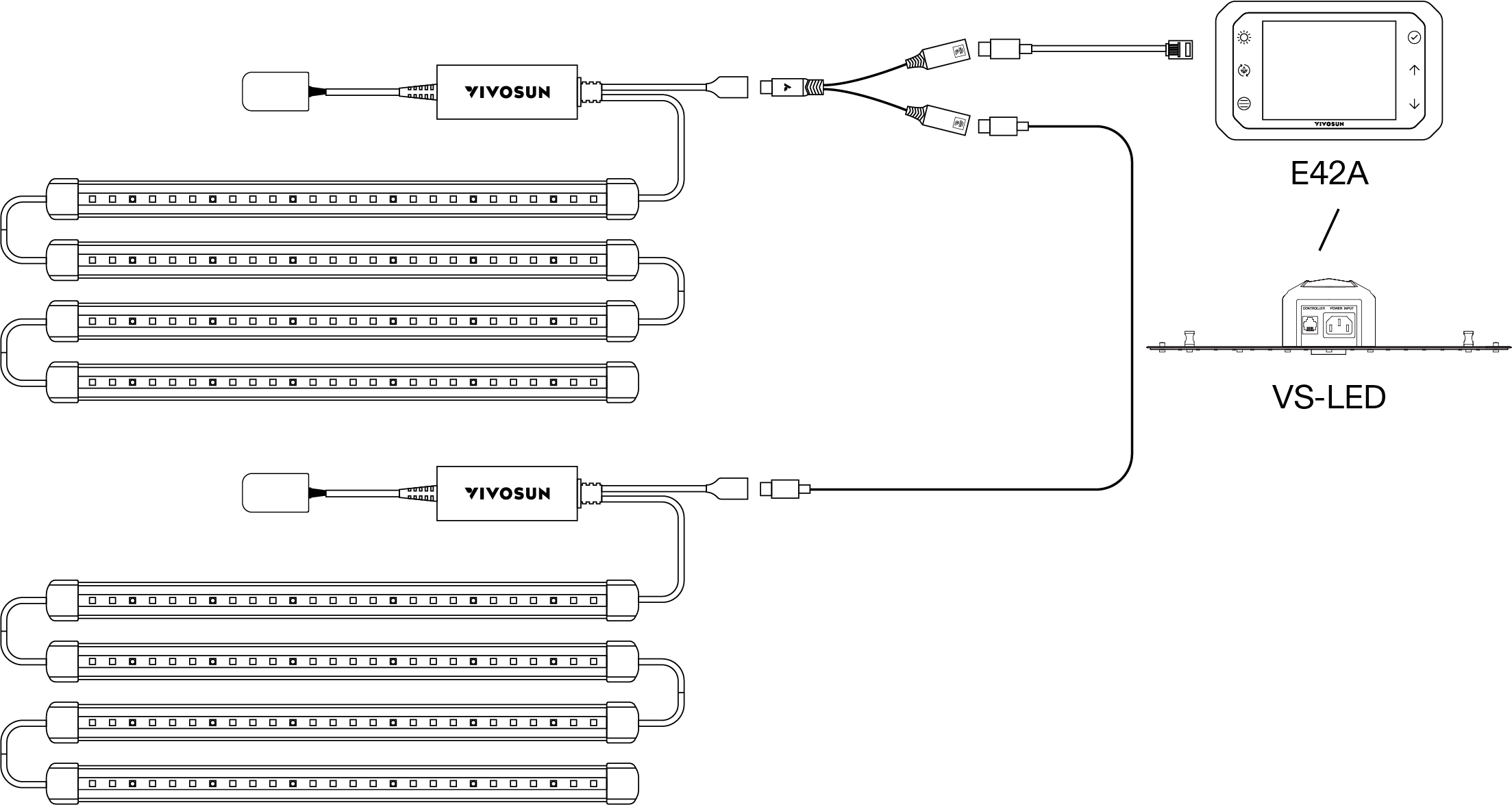

So schließen Sie VSL-LRSF50-8 in Reihe an

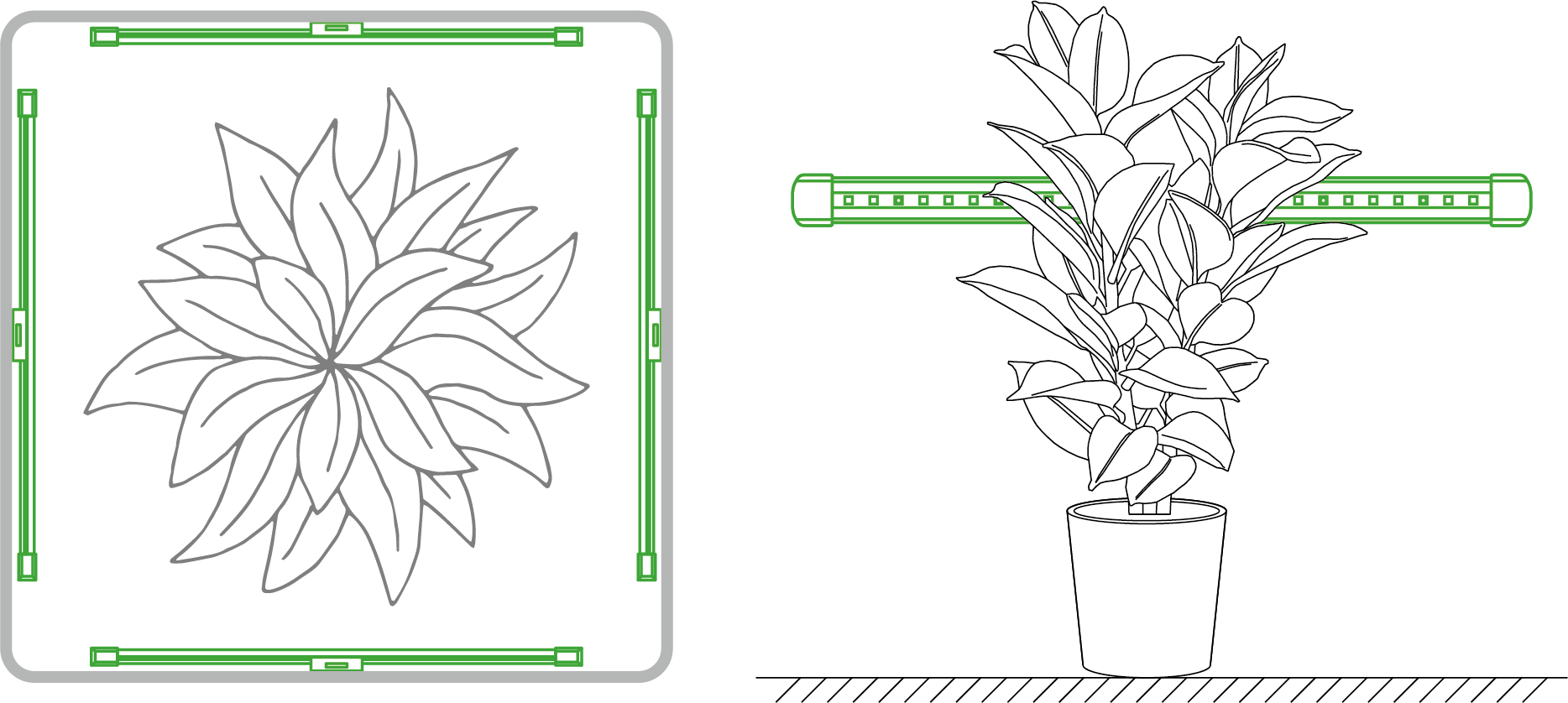

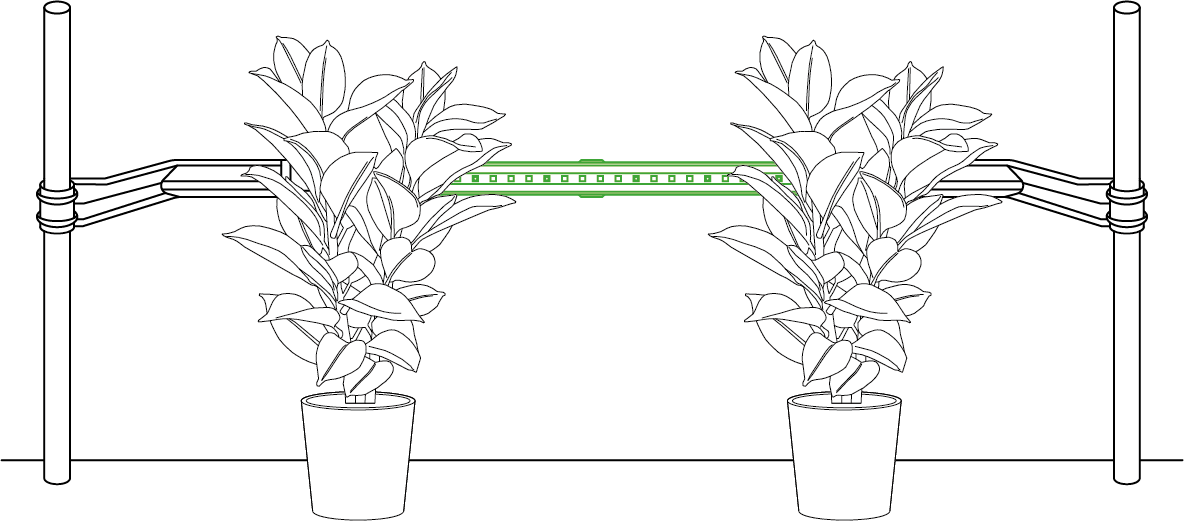

LumaRay Seitenlicht Empfohlene Installationsabstand für seitliche Zusatz-LED-Beleuchtung.

Abstand zwischen Licht und Pflanze	Anzahl der Lichtleisten	Dimmstufe
2’’/5.1cm	1	60%
4’’/10.2cm	1	80%
6’’/15.2cm	1	100%
8’’/20.3cm	2	80%
10’’/25.1cm	2	100%

*Bitte halten Sie mehr als 2''/5.1cm Abstand zwischen Licht und Pflanze.

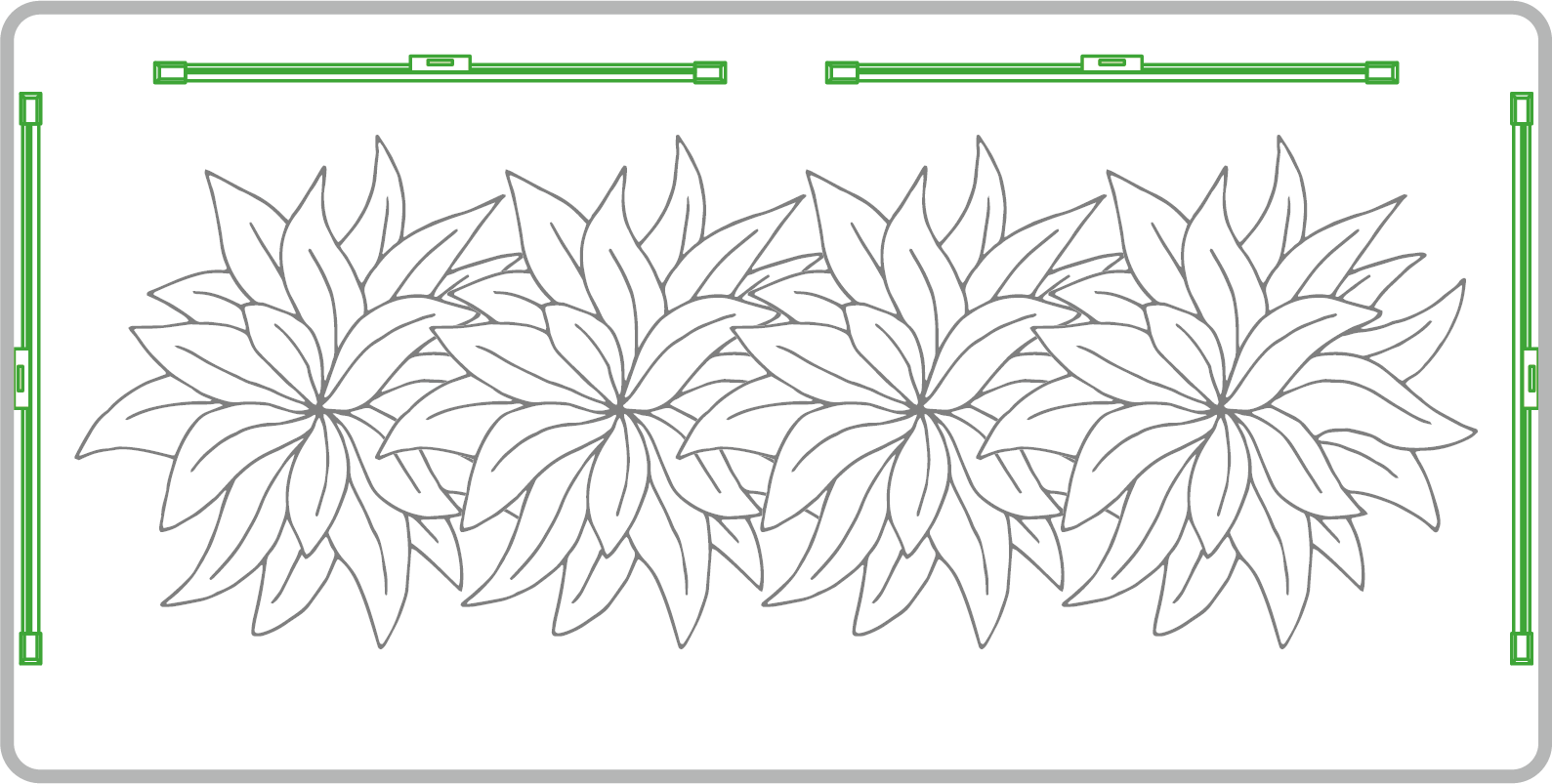

4x2 Zelt

2x2 Zelt

Garantie

Vivosun bietet eine 3-jährige Garantie gegen Mängel auf alle LumaRay-Produkte, die direkt bei uns oder über unsere autorisierten Händler gekauft wurden. Diese Richtlinie ist unser Engagement, alle Herstellungsfehler oder vorzeitigen Brüche, die während der normalen Nutzung auftreten können, umgehend zu beheben.

Unsere Garantie umfasst den Austausch oder die Rückerstattung von Käufen, die innerhalb von drei Jahren ab dem ursprünglichen Kaufdatum Materialfehler aufweisen. In solchen Fällen können Kunden uns kontaktieren, um den Rückgriffprozess einzuleiten. Wir benötigen einen Kaufnachweis zur Überprüfung der Anspruchsberechtigung. Diese Richtlinie gilt nicht für Produkte, die unsachgemäß verwendet, missbraucht oder absichtlich beschädigt wurden. Auch normale Abnutzung oder kosmetische Mängel wie kleinere Kratzer sind nicht abgedeckt.

Kunden können sicher sein, dass unsere Produkte strengen Qualitätsprüfungsverfahren unterzogen werden. Diese 3-jährige Garantie spiegelt unser Vertrauen in die Haltbarkeit unserer Produkte bei normalem Gebrauch wider. Wenn Mängel an einem Produkt festgestellt werden, werden die Kunden ermutigt, uns umgehend zu kontaktieren. Ihre Zufriedenheit hat für uns oberste Priorität, und wir setzen uns dafür ein, alle Probleme professionell und zeitnah zu lösen.

Warnung

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung und Kenntnisse verwendet werden, vorausgesetzt, sie werden beaufsichtigt oder angewiesen, wie das Gerät sicher zu verwenden ist, und verstehen die damit verbundenen Gefahren.
Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
Halten Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren.
Wenn das Netzkabel beschädigt ist, muss es von dem Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen zu einem Sicherheitsrisiko ersetzt werden.
Berühren Sie niemals den Stecker oder die Steckdose, wenn Ihre Hände nass sind.
Verwenden Sie nur das mit dem Gerät bereitgestellte Kabel.
Die zulässigen Betriebstemperaturen liegen zwischen -20°C und 40°C (-4°F bis 104°F).
Vermeiden Sie es, direkt in die Lichter zu schauen, wenn sie eingeschaltet sind.
Verwenden Sie kein Wasser oder Reinigungsmittel, um das Produkt zu reinigen.
Wenn Ihr Produkt beschädigt ist, stellen Sie die Verwendung sofort ein und kontaktieren Sie uns für Unterstützung. Eine Demontage oder Modifikation ohne ausdrückliche Erlaubnis von Vivosun erlischt die Produktgarantie.

ef69b0d7c14d8553b926c903979e87b3

ENTSORGUNGSWARNUNG: Dieses Produkt gehört nicht in den normalen Müll. Elektrische Geräte enthalten gefährliche Materialien, die der Umwelt schaden können, wenn sie nicht ordnungsgemäß entsorgt werden.

Bitte kontaktieren Sie Ihre lokale Regierung für Informationen zu nahegelegenen Abgabestellen oder Recyclingprogrammen, die Elektronikschrott annehmen.
