GIY Smart Grow System Kit Handbuch
MODELLNAME
-
GIY-SGS-224
-
GIY-SGS-276
-
GIY-SGS-425
-
GIY-SGS-336
-
GIY-SGS-448
PRODUKTHALTUNG
| Bild | Name | Box-Nr. |
|---|---|---|
|

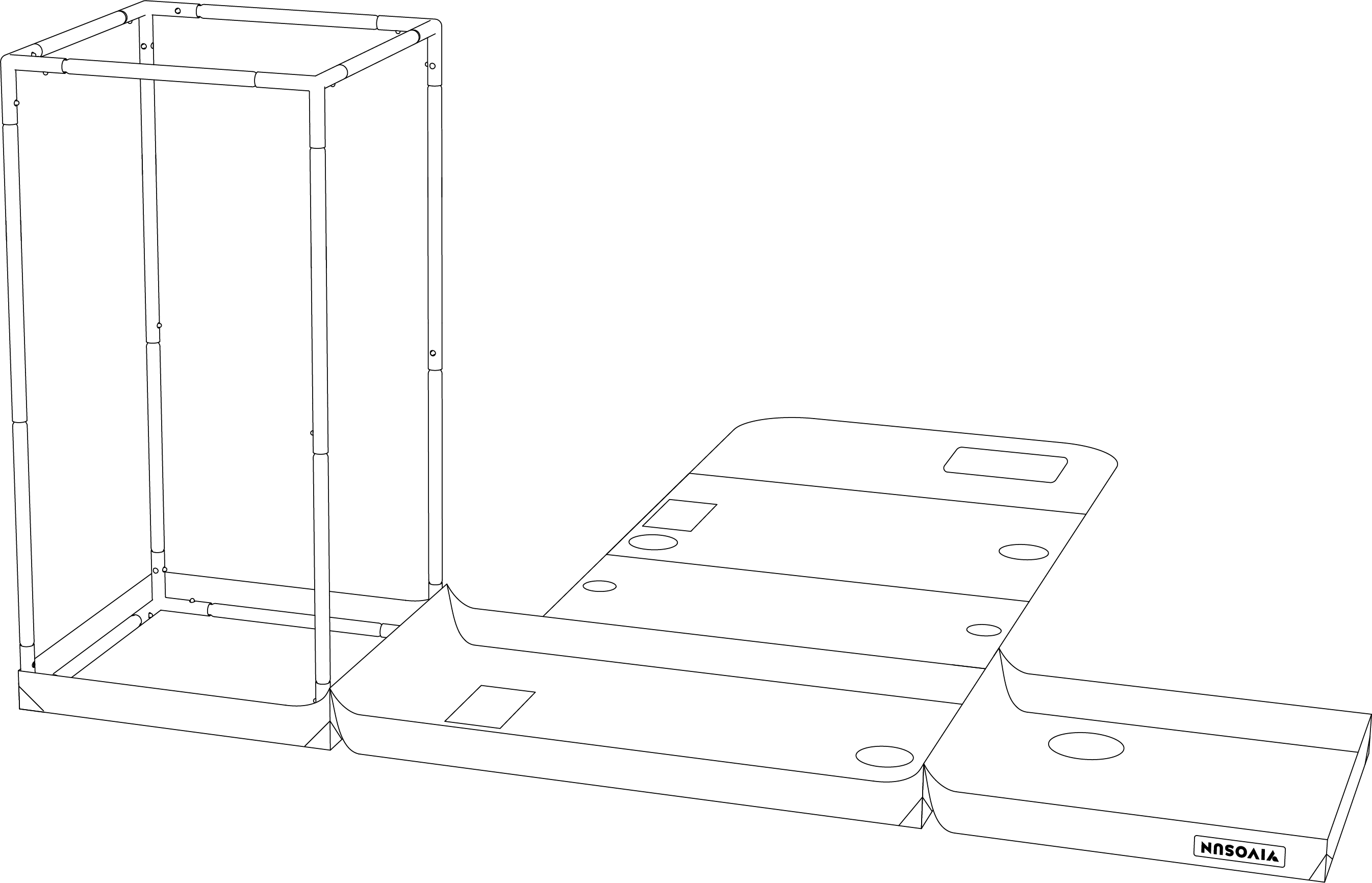

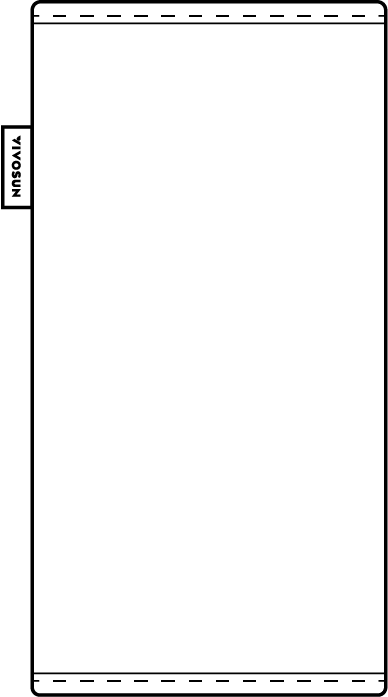

Growzelt |
Box A |
|

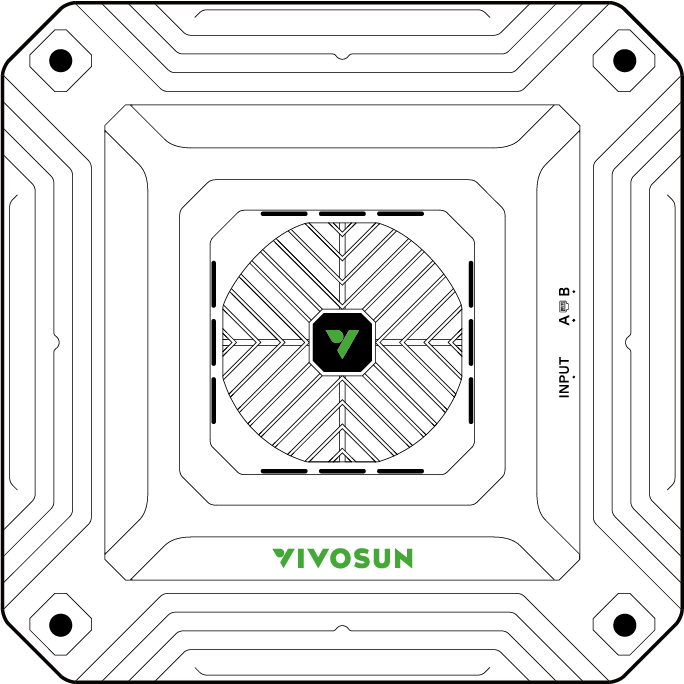

AeroLight SE Einbau-Ventilatorleuchte |
Box B |
|
GrowHub Controller E42A |
Box C |
|

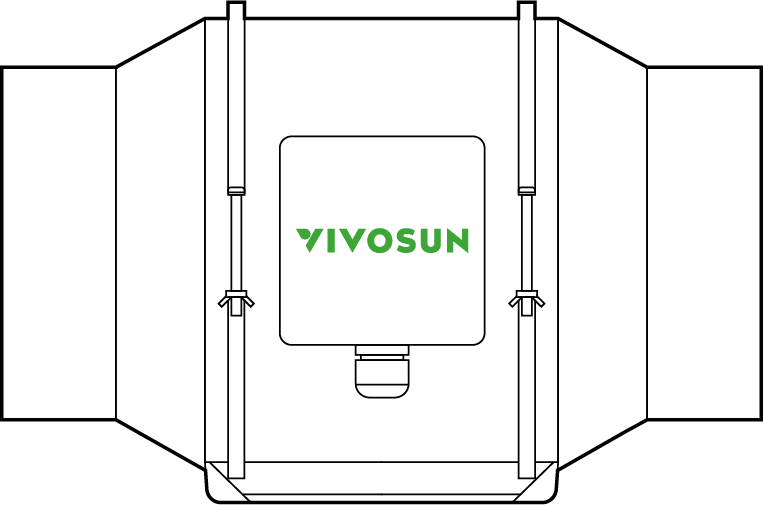

AeroZesh-Rohrventilator |
Box D |
|

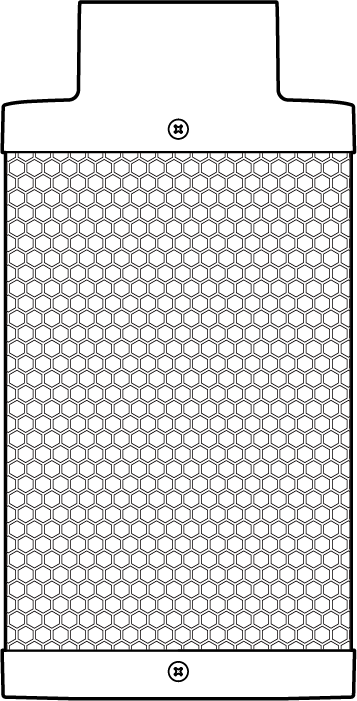

Aktivkohlefilter |
Box E |
|

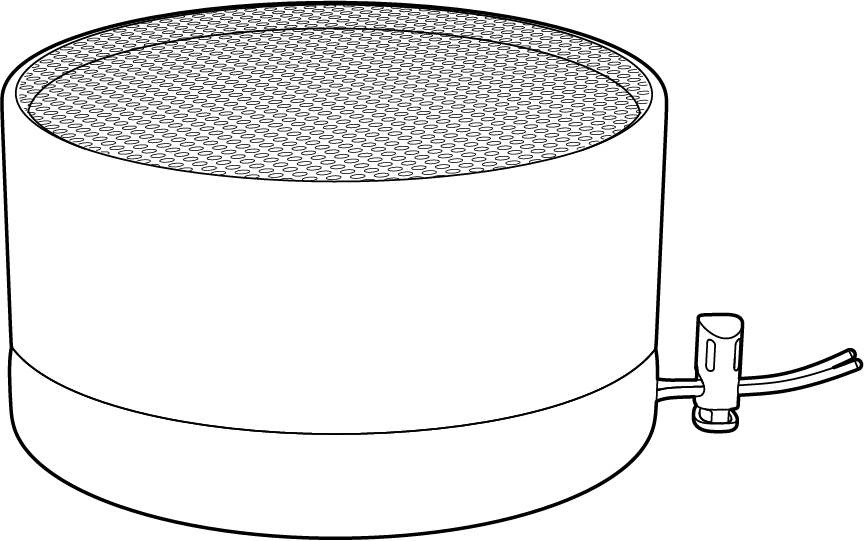

Vorfilter |
Box E |
|

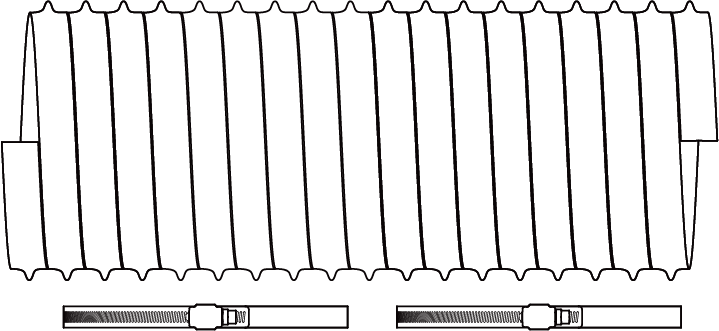

Luftkanäle und Klemmen |
Box F |
|

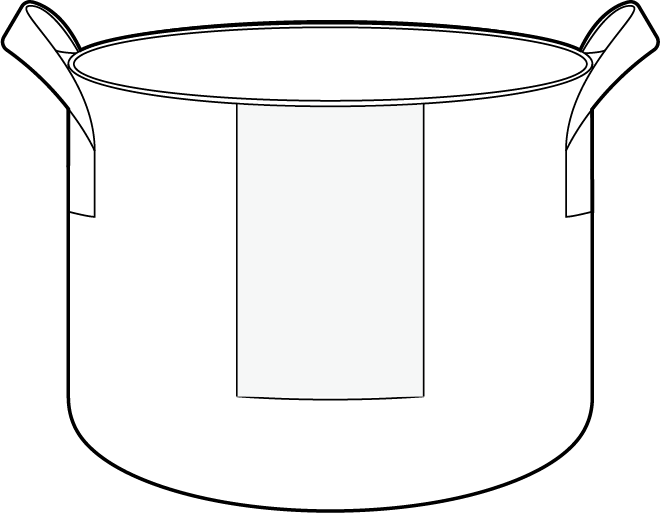

5 Gal.(18.9L) Grow Bags |
Box G |
|

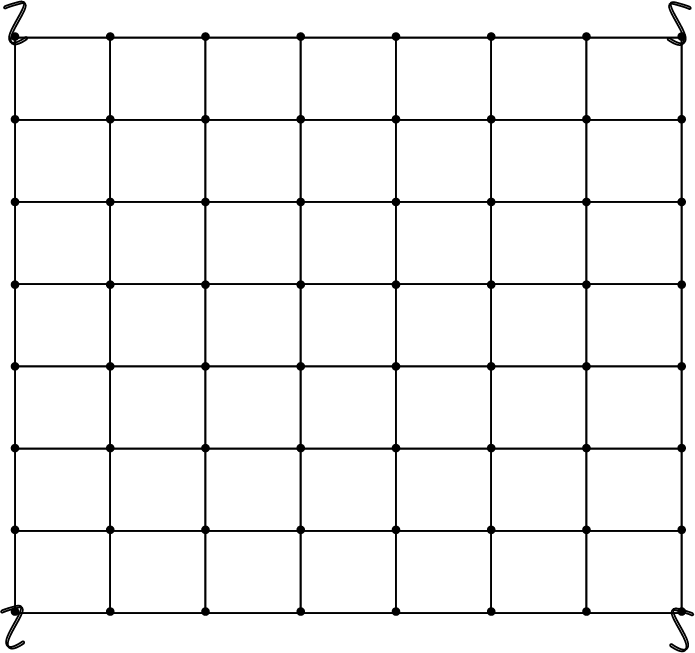

Elastisches Spalternetz |
Box H |
|
Belüftungsdeckel |
Box H |
|
Garten-Kabelbinder |
Box H |
|

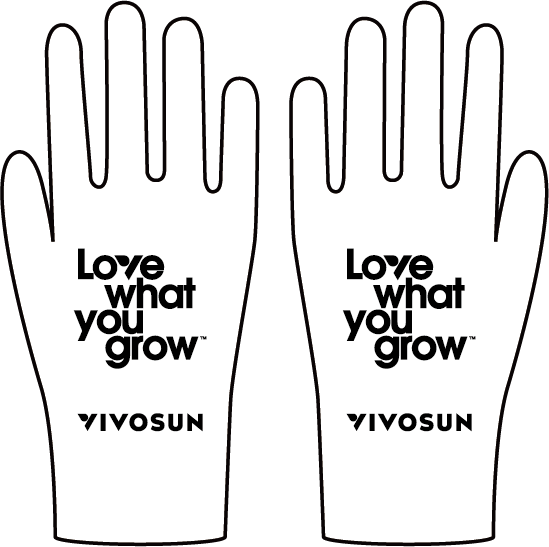

Gartenhandschuhe |
Box H |
|

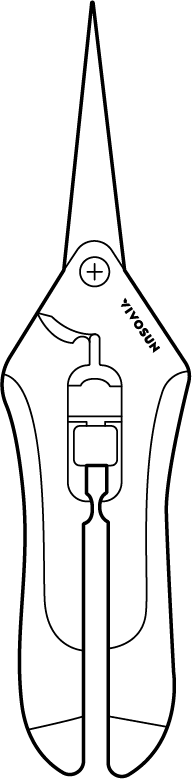

Gartenschere |
Box H |
|
Klebefallen |
Box H |
|

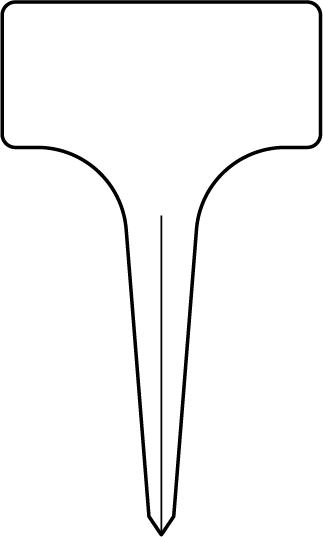

Pflanzen-Tags |
Box H |
|

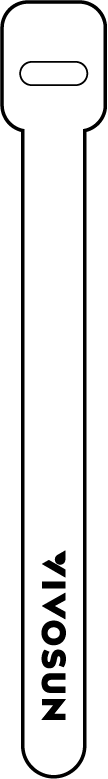

Kabelbinder mit Klettverschluss |
Box H |
|

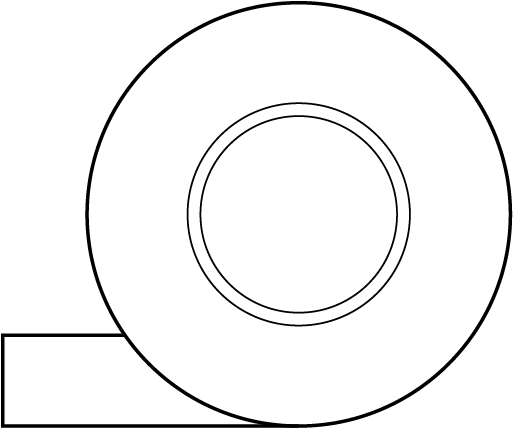

Aluminium-Rohrband |
Box H |
LIEFERUMFANG
GIY-SGS-224 |
GIY-SGS-276 |
GIY-SGS-426 |
||
BOX A |
Grow Zelt |
24"x24"x48"x1 60cmx60cmx120cmx1 |
32"x32"x63"x1 80cmx80cmx160cmx1 |
48"x24"x60"x1 120cmx60cmx150cmx1 |
BOX B |
Grow Lights |
VSA100SE x1 |
VSA150SE x1 |
VSA200SE x1 |

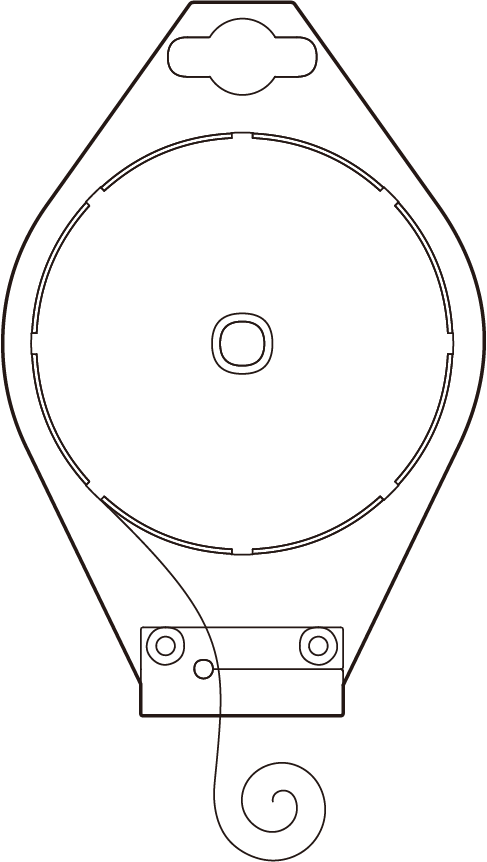

Seilaufhänger |
Seilaufhänger x2 |
Seilaufhänger x2 |
Seilaufhänger x2 |
|
BOX C |
Controller |
GrowHub E42A x1 |
||
BOX D |
Rohrventilator |
AeroZesh G4 x1 |
AeroZesh G4 x1 |
AeroZesh G4 x1 |
BOX E |
Aktivkohlefilter |
4"x1 (10.16cmx1) |
4"x1 (10.16cmx1) |
4"x1 (10.16cmx1) |
Vorfilter |
4"x1 (10.16cmx1) |
4"x1 (10.16cmx1) |
4"x1 (10.16cmx1) |
|
BOX F |
Rohr |
4" , 8ft x1 (10.16cm , 2.44m x1) |
4" , 8ft x1 (10.16cm , 2.44m x1) |
4" , 8ft x1 (10.16cm , 2.44m x1) |
Klammern |
4"x2 (10.16cmx2) |
4"x2 (10.16cmx2) |
4"x2 (10.16cmx2) |
|
BOX G |
Grow Bags |
5 gal. (18.9 L) Grow Bags x5 |
||
BOX H |
Spalternetz |
24"x24"x1 60cmx60cm x1 |
36"x36"x1 90cmx90cm x1 |
48"x24"x1 120cmx60cm x1 |
Belüftungsdeckel |
4"x2 (10.16cmx2) |
4"x2 (10.16cmx2) |
4"x2 (10.16cmx2) |
|
Kabelbinder |
Kabelbinder - 100m x1 |
|||
Schere |
Baumschere x1 |
|||
Klebefallen |
Klebefalle x20 |
|||
Pflanzen-Tags |
Pflanzen-Tags x20 |
|||
Kabelbinder |
Kabelbinder mit Klettverschluss x10 |
|||
Luftkanalband |
Aluminium-Klebeband, 5ft x1 (1.55mx1) |
|||
Handschuhe |
Gartenhandschuhe x1 |
|||
GIY-SGS-336 |
GIY-SGS-448 |
||
BOX A |
Grow Zelt |
36"x36"x72"x1 90cmx90cmx180cmx1 |
48"x48"x80"x1 120cmx120cmx200cmx1 |
BOX B |
Wachstumslicht |
VSA200SE x1 |
VSA200SE x2 |
Seilaufhänger |
Seilaufhänger x2 |
Seilaufhänger x4 |
|
BOX C |
Controller |
GrowHub E42A x1 |
|
BOX D |
Lüfter |
AeroZesh G4 x1 |
AeroZesh G6 x1 |
BOX E |
Kohlenstofffilter |
4"x1 (10.16cmx1) |
6"x1 (15.24cmx1) |
Vorfilter |
4"x1 (10.16cmx1) |
6"x1 (15.24cmx1) |
|
BOX F |
Luftkanäle |
4" , 8ft x1 (10.16cm , 2.44m x1) |
6" , 8ft x1 (15.24cm , 2.44m x1) |
Klemmen |
4"x2 (10.16cmx2) |
6"x2 (15.24cmx2) |
|
BOX G |
Wachstumsbeutel |
5 gal. (18.9 L) Wachstumsbeutel x5 |
|
BOX H |
Spaliernetz |
36"x36"x1 90cmx90cm x1 |
48"x48"x1 120cmx120cm x1 |
Ventildeckel |
4"x2 (10.16cmx2) |
6"x2 (15.24cmx2) |
|
Drehbinder |
Drehbinder-100m x1 |
||
Scherenschneider |
Pflanzenschneider x1 |
||
Klebefallen |
Klebefalle x20 |
||
Pflanzenetiketten |
Pflanzenetiketten x20 |
||
Kabelbinder |
Klettband Kabelbinder x10 |
||
Luftkanalband |
Aluminium Luftkanalband,5ft x1 (1.55mx1) |
||
Handschuhe |
Gartenhandschuhe x1 |
||
KURZANLEITUNG ZUR EINRICHTUNG
SCHRITT 1

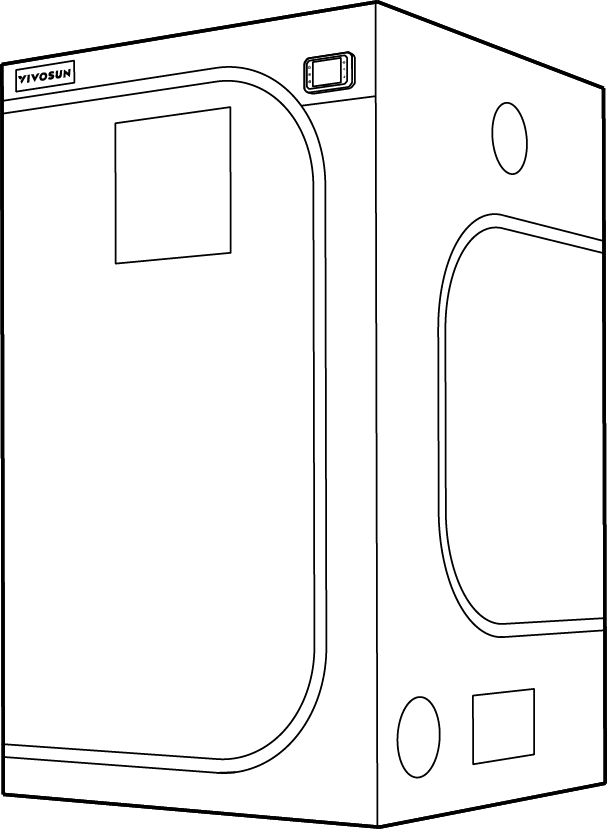

Richten Stellen Sie Ihr Growzelt (BOX A) auf, indem Sie die Anweisungen in dem Hanbuch für Growzelt befolgen.
SCHRITT 2

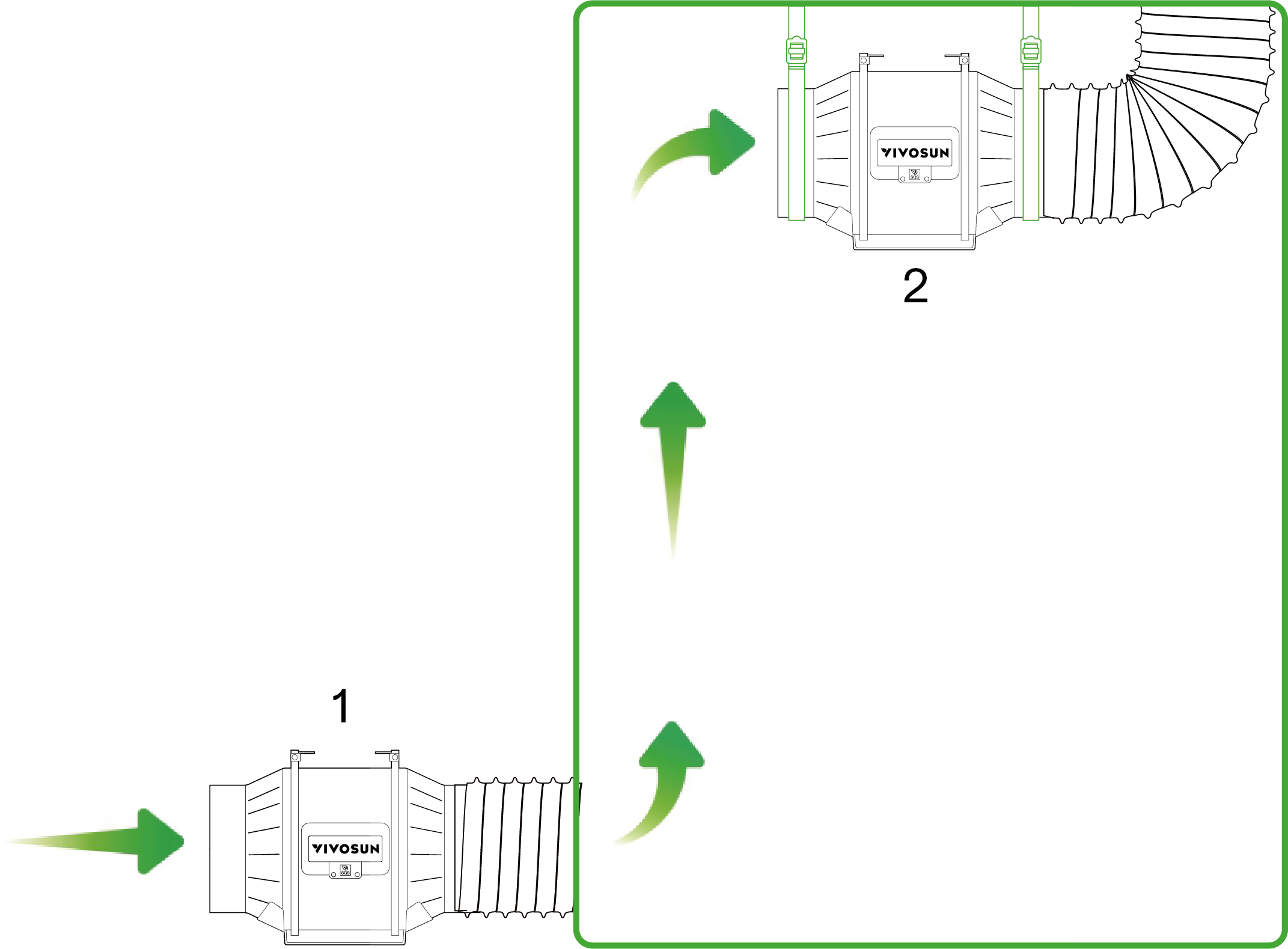

Installieren Sie den AeroZesh-Rohrventilator (BOX D) an der von Ihnen gewünschten Stelle. Hängen Sie den Rohrventilator mit Bändern (BOX D) auf. Weitere Informationen zur Installation finden Sie im AeroZesh-Handbuch.
*1.Einlassventilator *2.Auslassventilator
SCHRITT 3

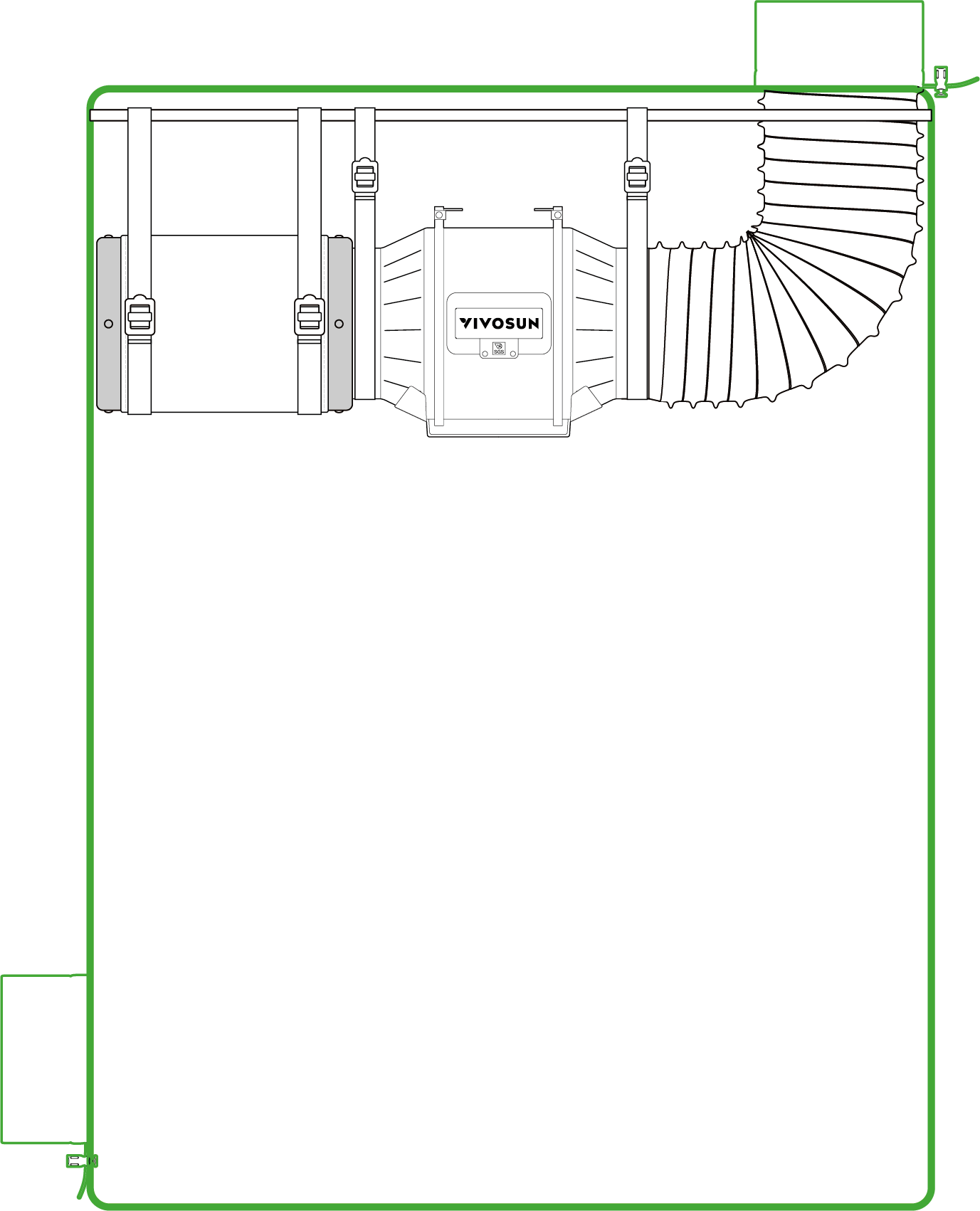

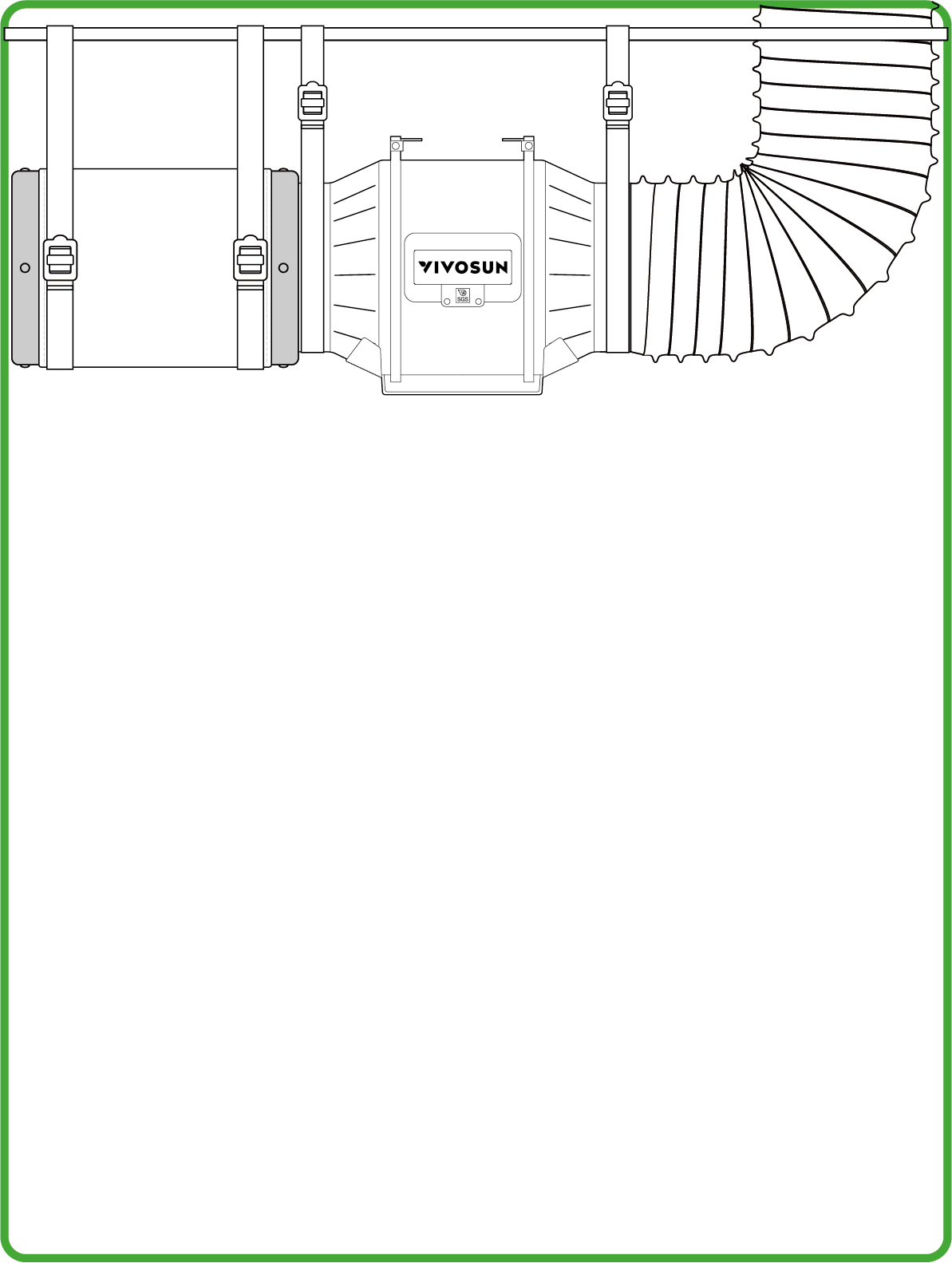

Decken Sie den Vorfilter auf dem Aktivkohlefilter (BOX E) ab. Montieren Sie den Aktivkohlefilter und das Rohr (BOX F) mit Klemmen am AeroZesh-Rohrventilator und hängen Sie den Aktivkohlefilter mit Bändern (BOX E) auf.
SCHRITT 4
Für zusätzlichen Schutz der Entlüftung setzen Sie den Belüftungsdeckel (BOX H) in die Einlassöffnung des Zeltes oder in den Auslass des Rohres ein, falls erforderlich. (OPTIONAL).
SCHRITT 5

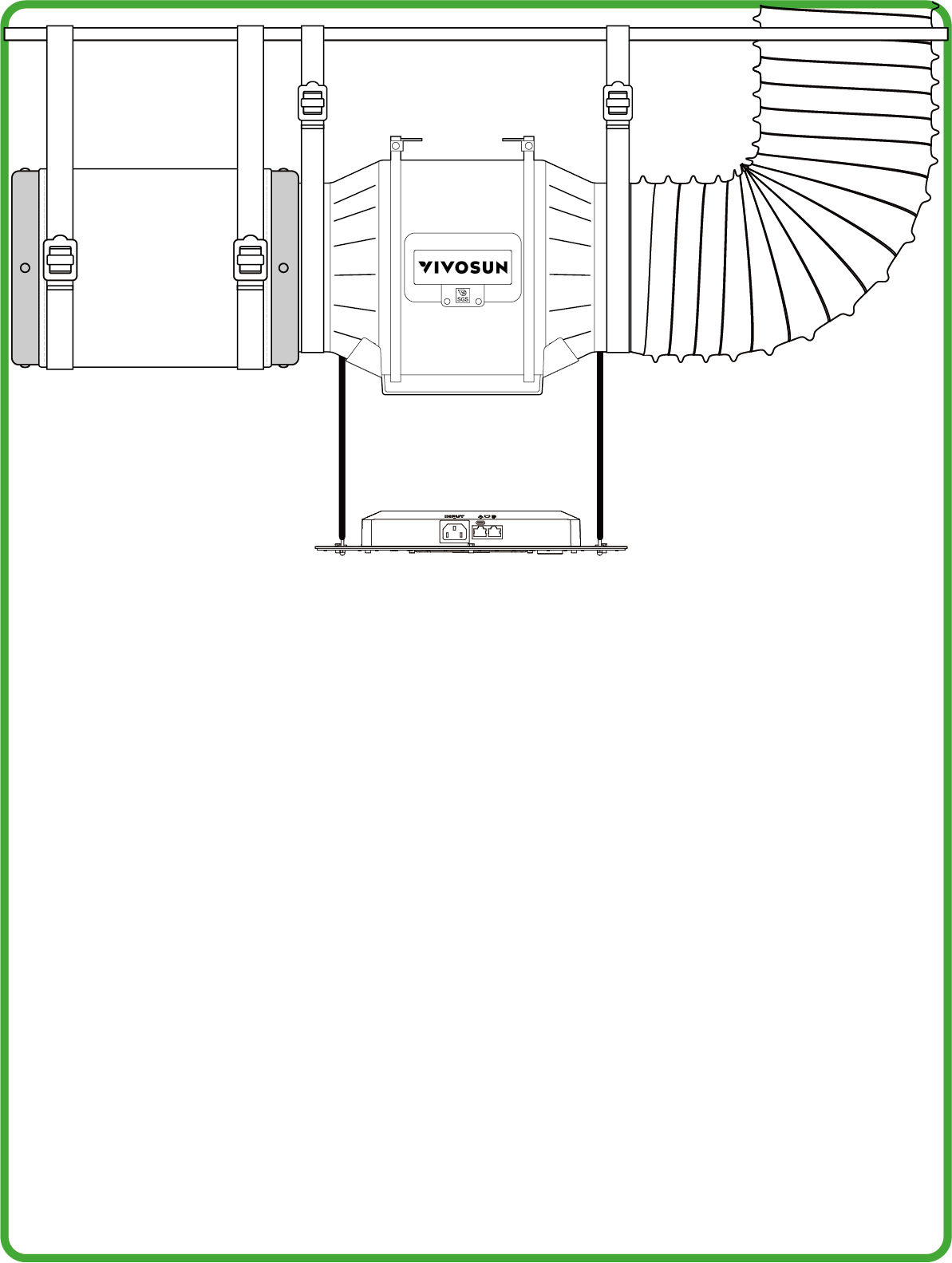

Befestigen Sie die AeroLight SE (BOX B) mit den Seilaufhängern oder Haken (BOX B) an einer Deckenstange oder einer anderen geeigneten Halterung und stellen Sie eine geeignete Höhe ein. Einzelheiten zur Installation finden Sie im AeroLight SE-Handbuch.
SCHRITT 6

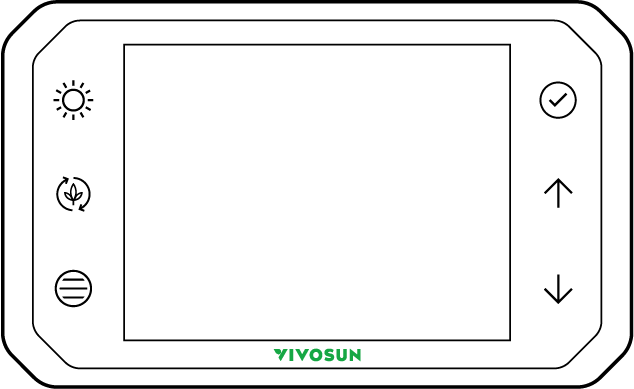

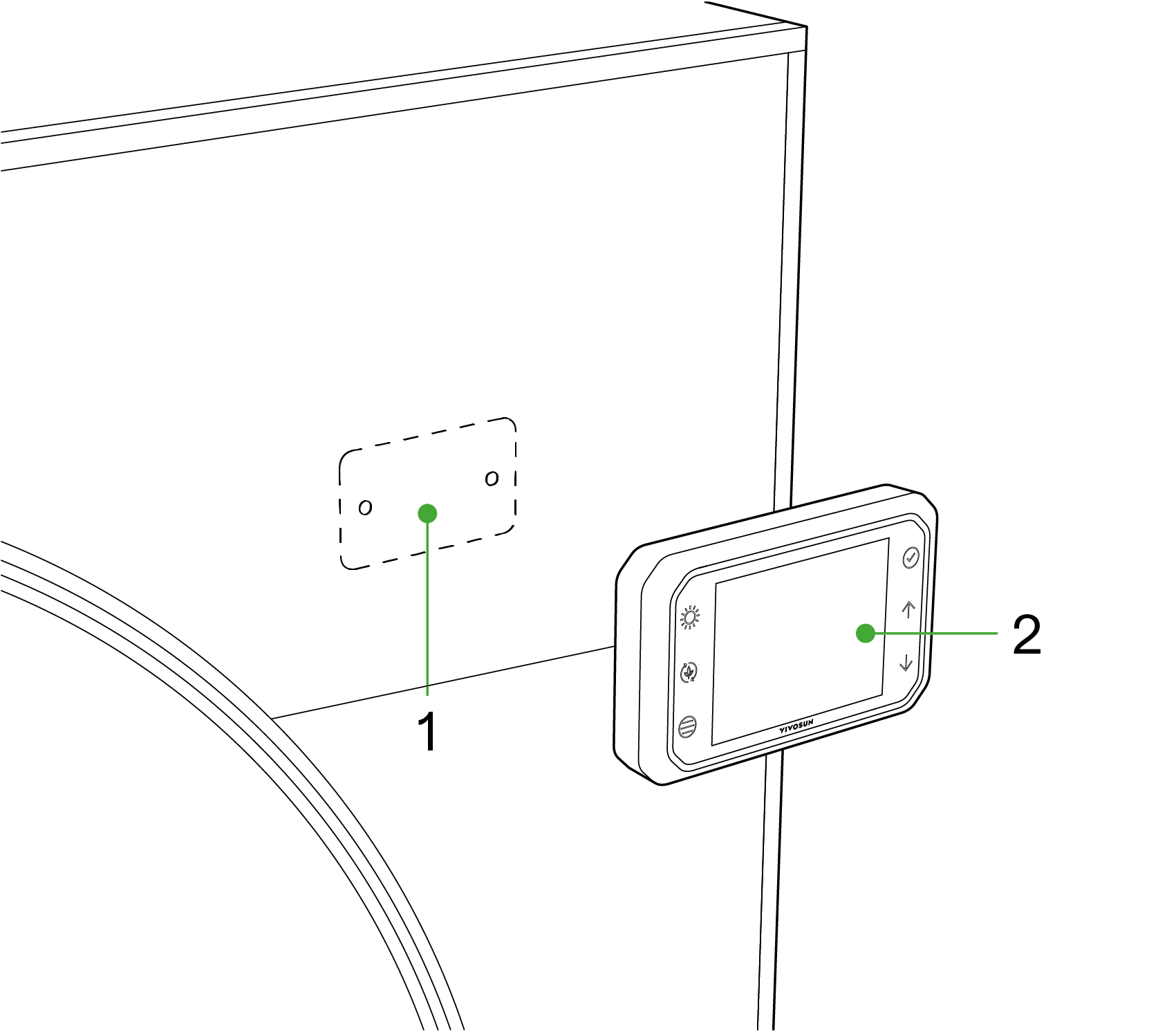

BBefestigen Sie den GrowHub Controller E42A (BOX C) mit der Eisenplatte an Ihrem Zelt oder an der Wand. Einzelheiten zur Installation finden Sie im GrowHub-Handbuch.
*1.Eisenplatte *2.GrowHub Controller E42A (mit Magnet)
SCHRITT 7

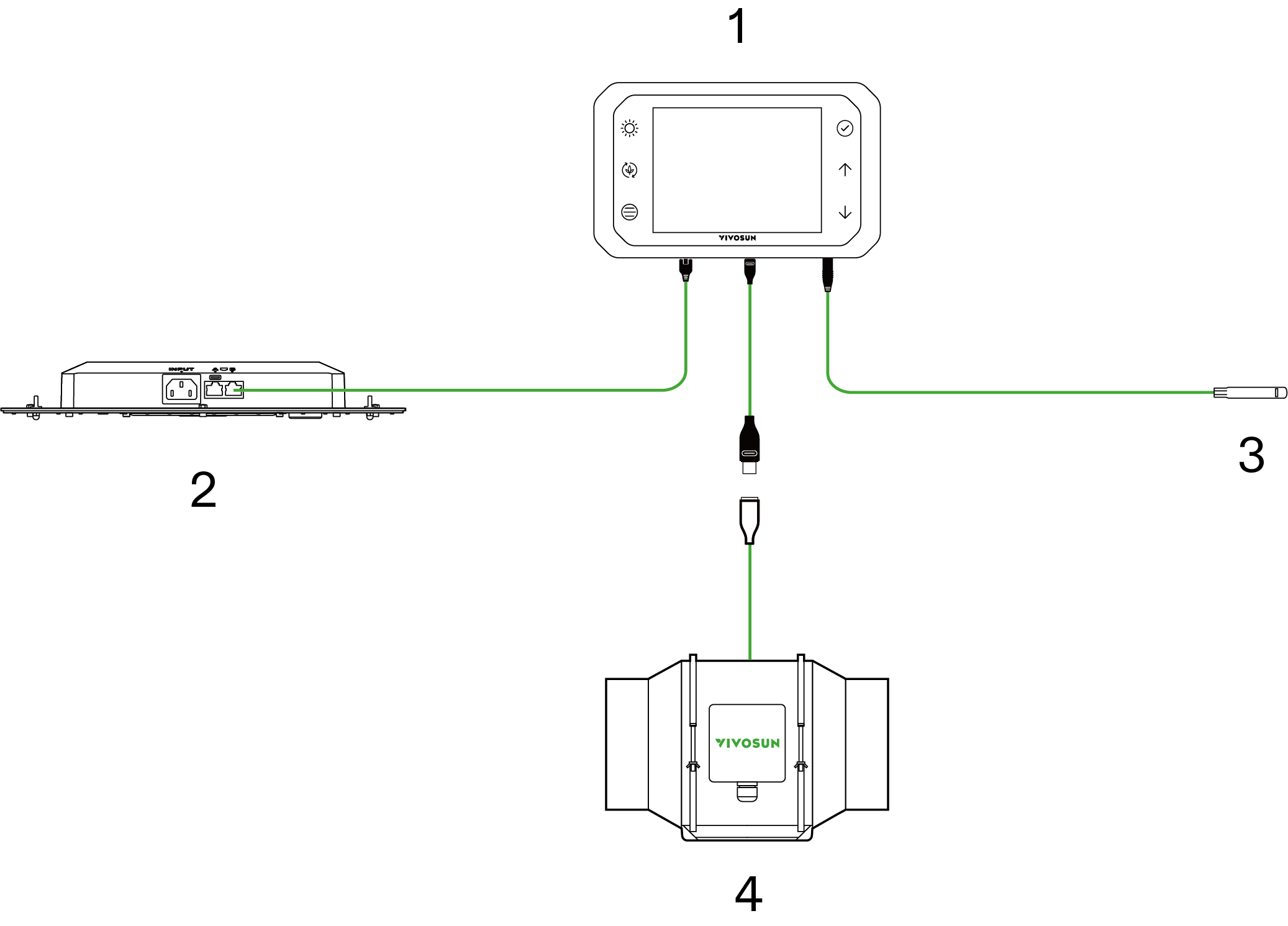

Verbinden Sie das AeroLight SE mit dem GrowHub mit einem RJ45-Kabel (BOX B), das in den RJ45-Anschluss eingesteckt wird. Schließen Sie den AeroZesh mit einem Typ-C-Kabel (BOX C) an einen der Typ-C-Anschlüsse an. Stecken Sie den Temperatur-/Luftfeuchtigkeitssensor (BOX C) in den AUX-Anschluss . Einzelheiten zur Installation finden Sie im GrowHub-Handbuch.
| Nummer | Beschreibung | Nummer | Beschreibung |
|---|---|---|---|
① |
GrowHub |
② |
AeroLight SE |
③ |
Temperatur-/Feuchtigkeitssensor |
④ |
AeroZesh |
SCHRITT 8

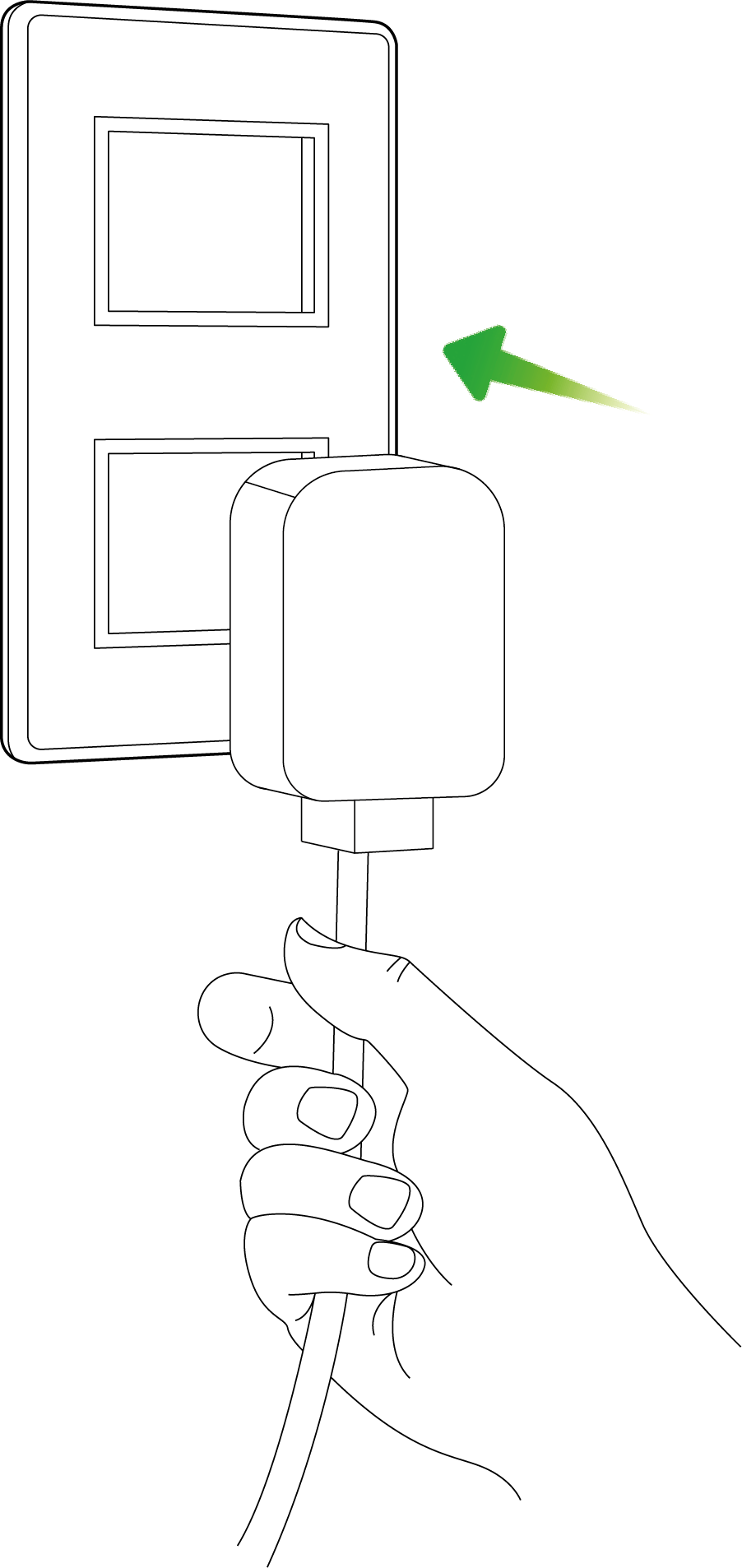

Schließen Sie die AeroLight SE und AeroLight SE und AeroZesh mit den Netzkabeln in BOX B und D an eine nahegelegene Netzsteckdose an.
SCHRITT 9

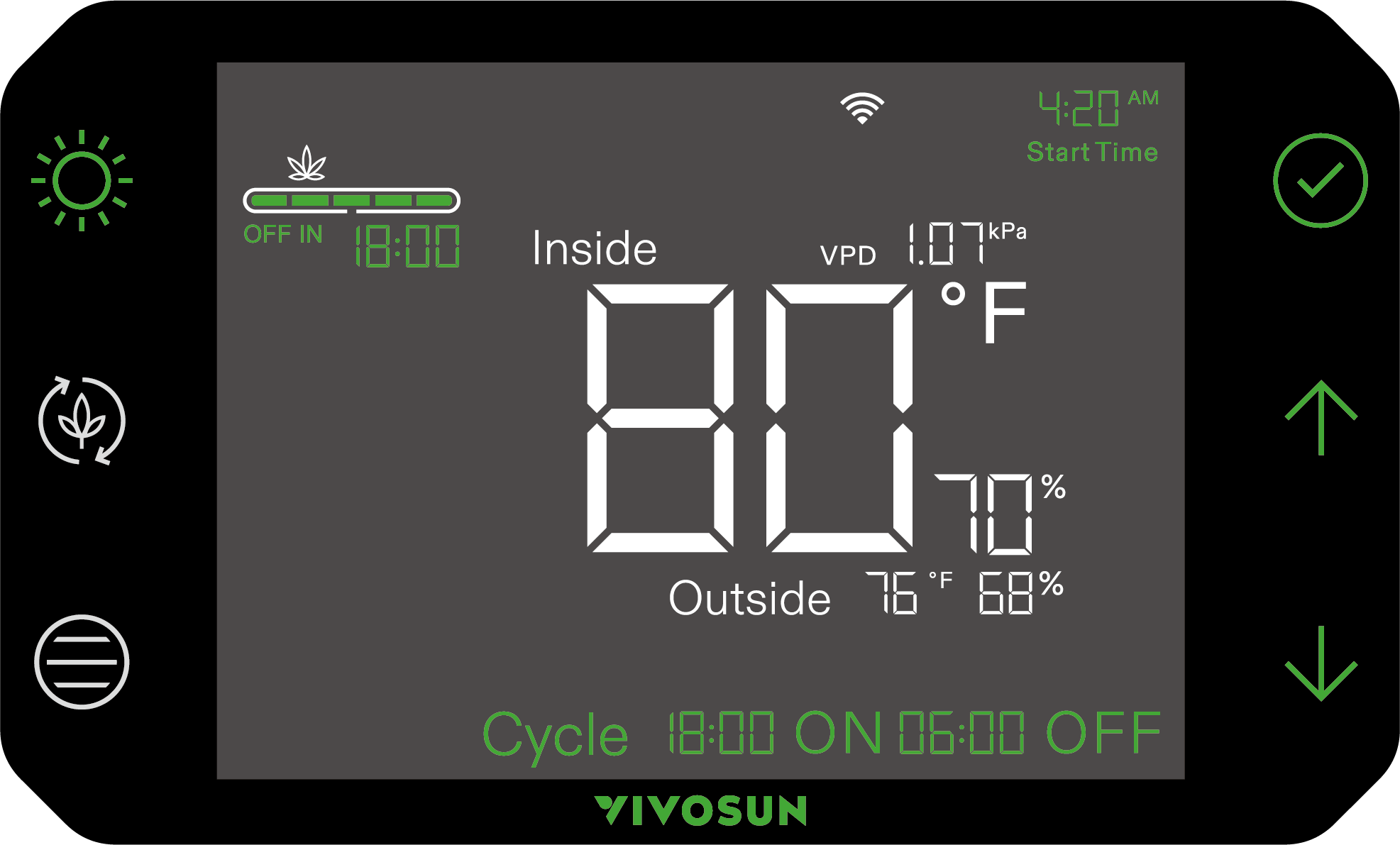

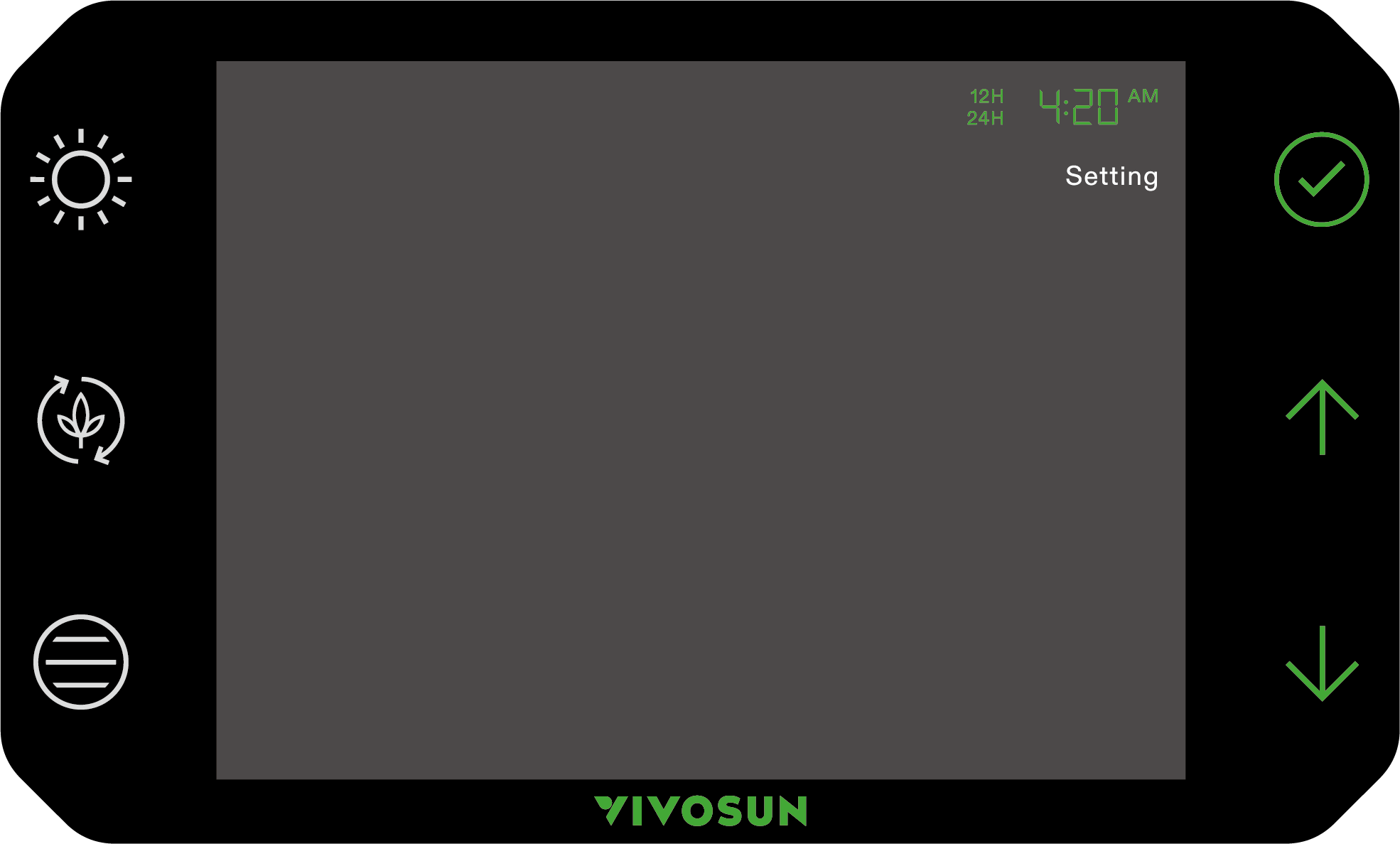

Stellen Sie die Uhrzeit Ihres GrowHub auf Ihre Ortszeit ein. Kalibrieren Sie die Temperatur und die Luftfeuchtigkeit. Einzelheiten zur Installation finden Sie im GrowHub-Handbuch.
SCHRITT 10

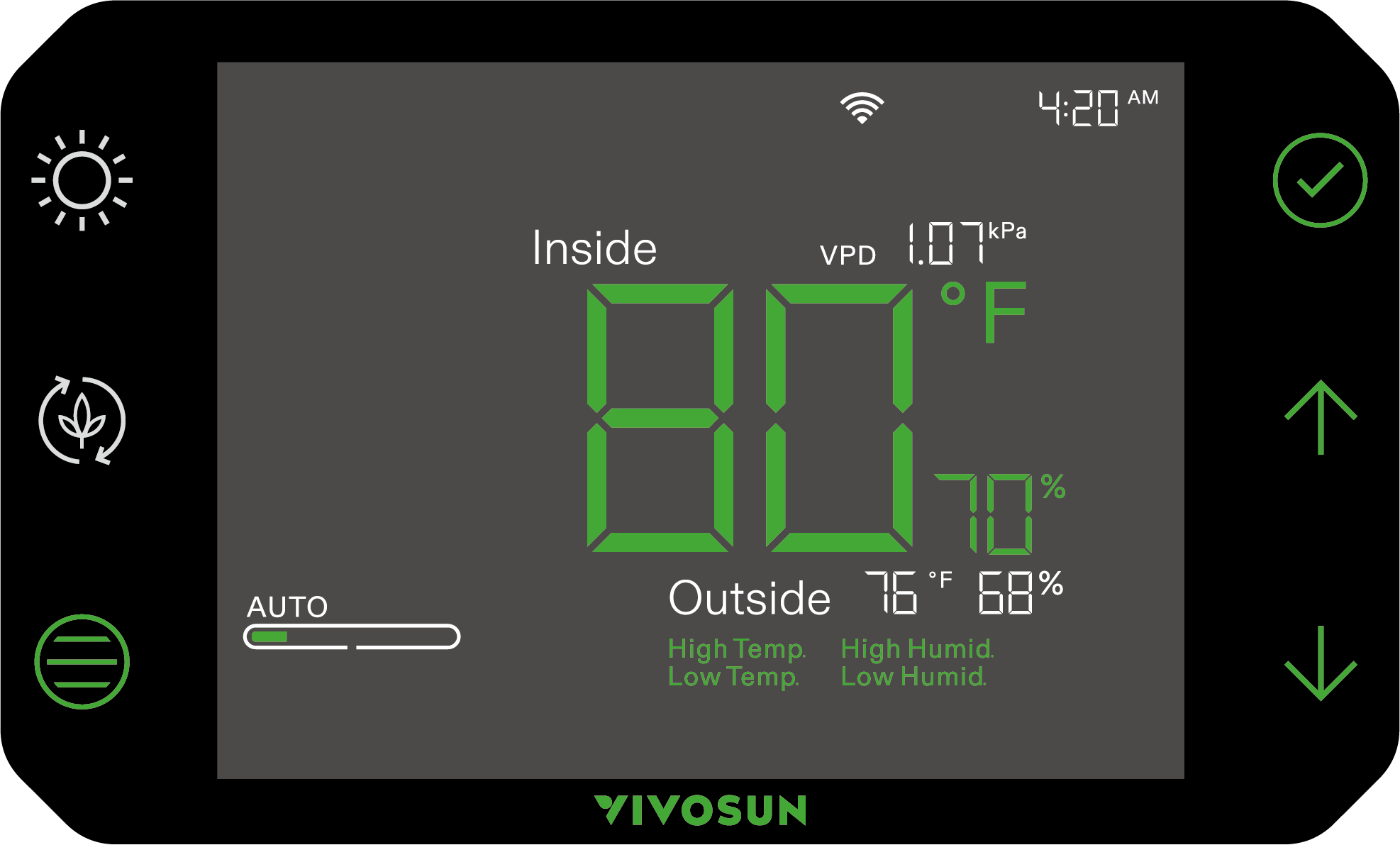

Stellen Sie die Startzeit, die Dimmstufe und den EIN/AUS-Zyklus Ihres AeroLight SE am GrowHub Controller ein. Spezifische Anweisungen zu den Einstellungen finden Sie im GrowHub-Handbuch.
SCHRITT 11
Stellen Sie die Drehzahl des Ventilators und den EIN/AUS-Zyklus Ihres Umwälzventilators des AeroLight auf dem GrowHub-Controller ein. Für die Einstellung der Ventilatorgeschwindigkeit wird der Natural Breeze Mode empfohlen. Spezifische Anweisungen zu den Einstellungen finden Sie im GrowHub-Handbuch.
SCHRITT 12

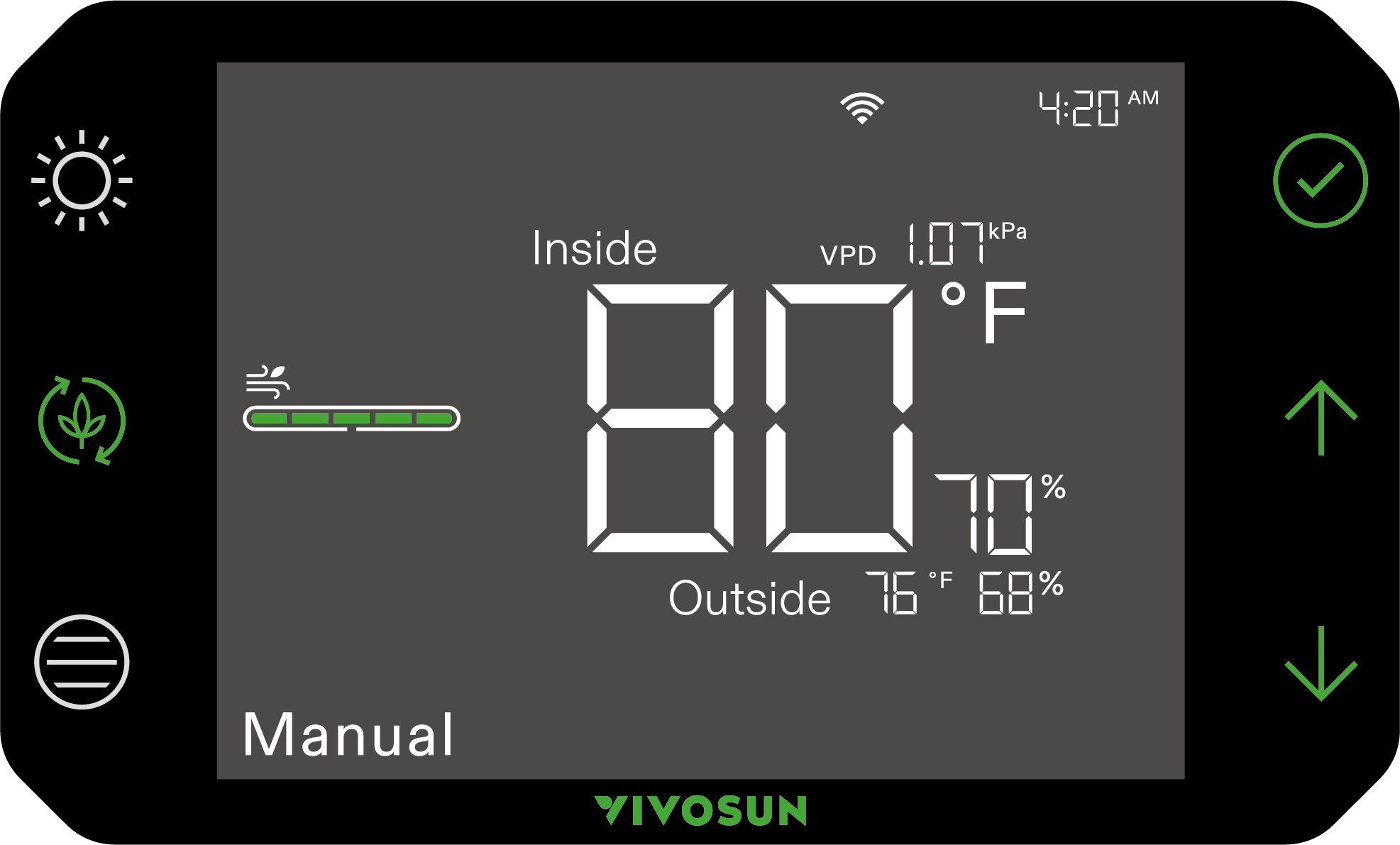

Stellen Sie die Drehzahl des Ventilators und den EIN/AUS-Zyklus Ihres Umwälzventilators auf dem GrowHub-Controller ein. Für die Einstellung der Drehzahl des Ventilators wird der Auto Mode empfohlen, bei dem der Rohrventilator in Abhängigkeit von den Umgebungsbedingungen im Zelt automatisch dreht. Spezifische Anweisungen zu den Einstellungen finden Sie im GrowHub-Handbuch.
SCHRITT 13

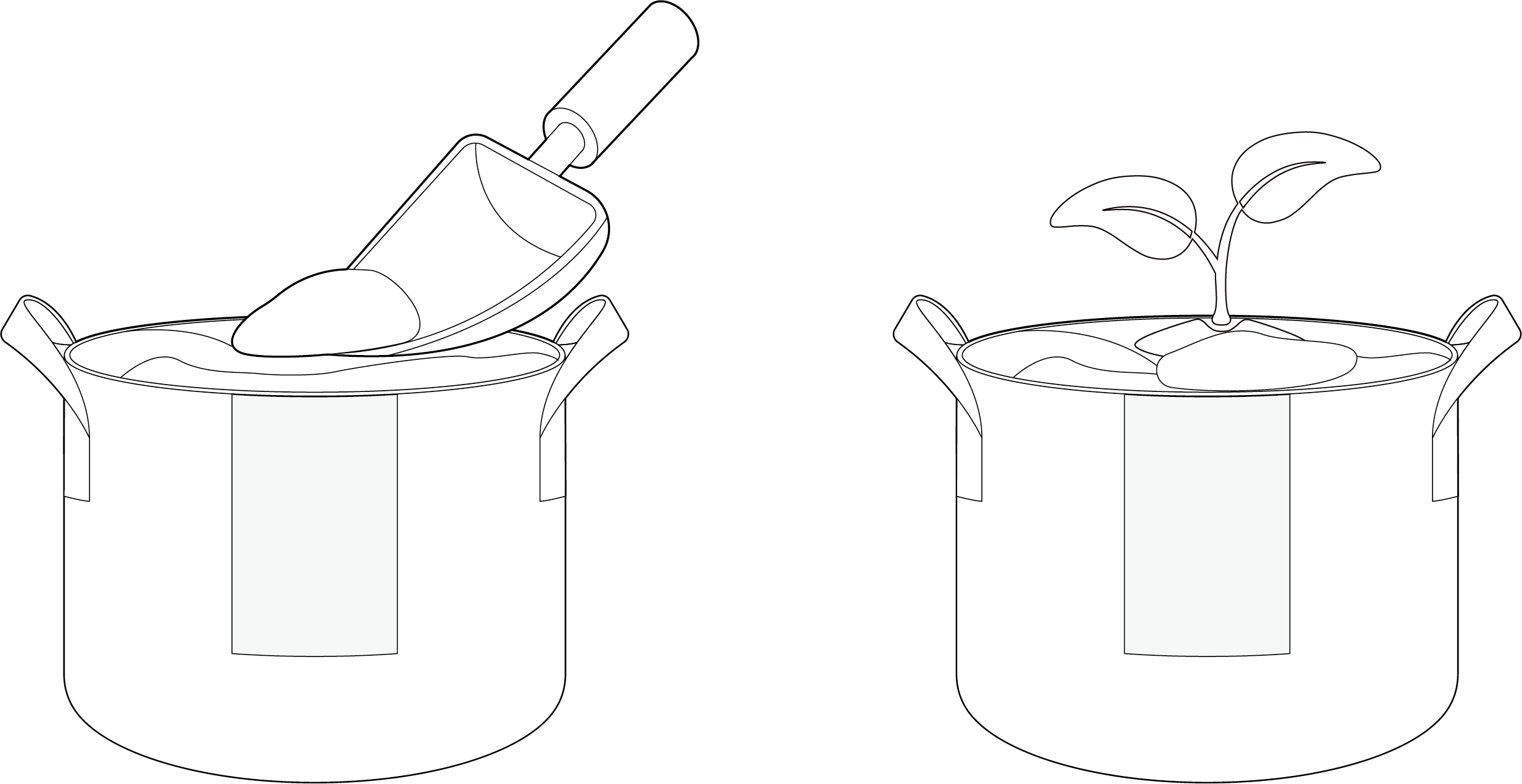

Füllen Sie die Grow Bags (BOX G) mit Nährmedium und setzen Sie die Pflanzensamen oder Setzlinge ein.
SCHRITT 14

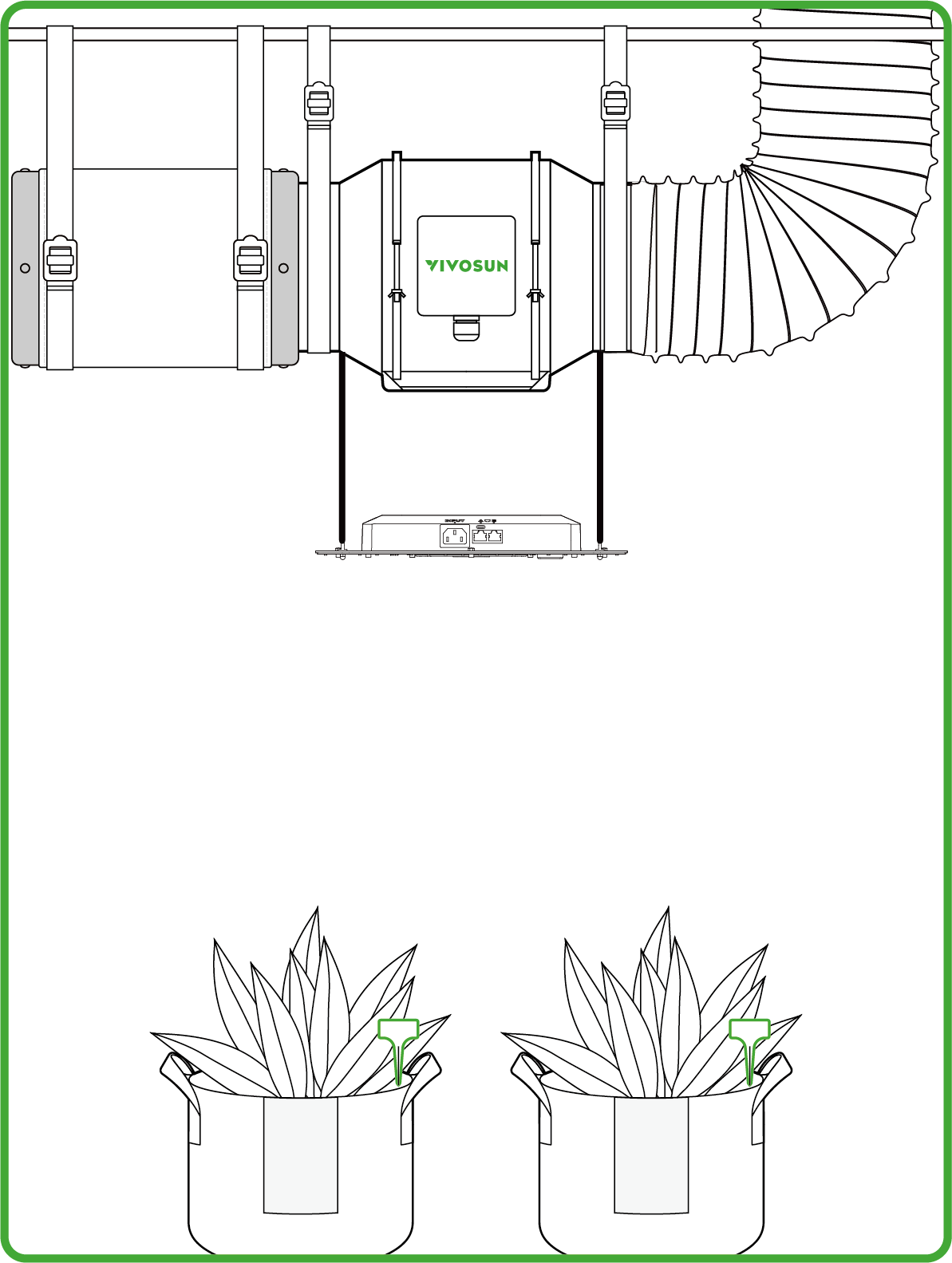

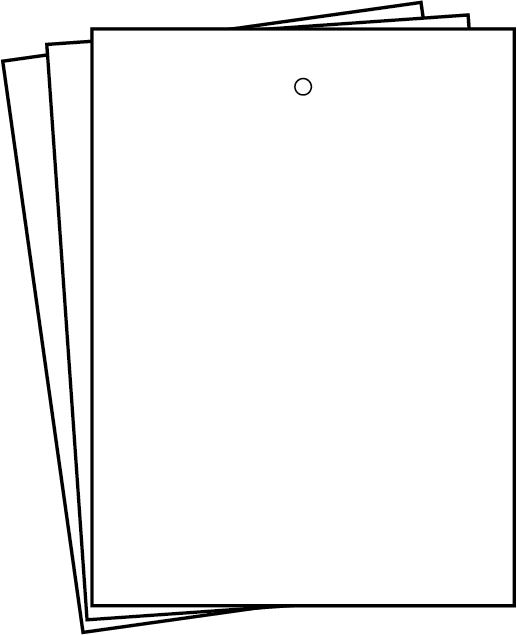

Beschriften Sie die Tags (BOX H) und platzieren Sie sie in der Nähe jeder Pflanze zur Aufzeichnung. Stellen Sie die Pflanzen in das Growzelt und bewässern Sie sie regelmäßig oder bei Bedarf.
SCHRITT 15

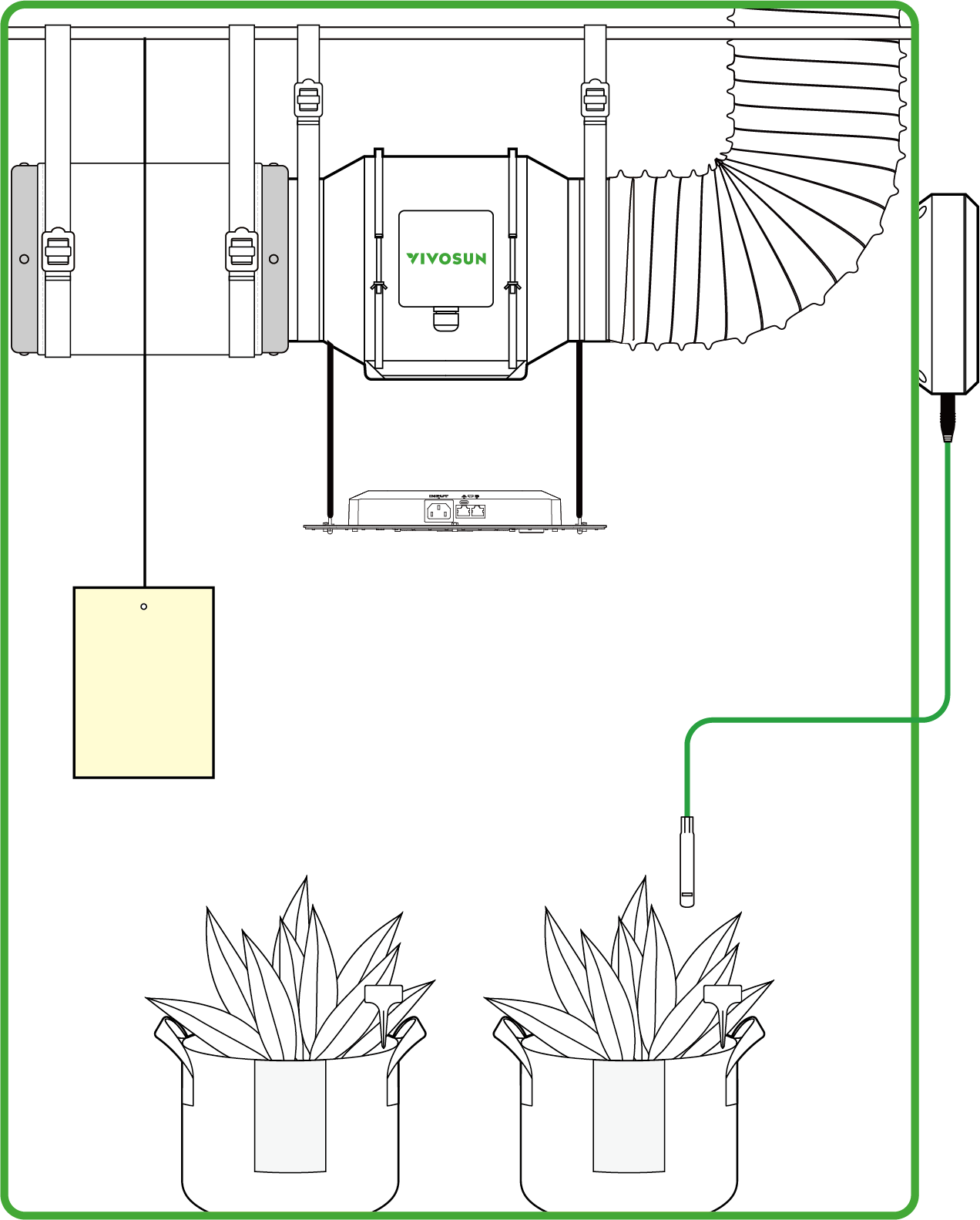

Platzieren Sie den Temperatur-/Feuchtigkeitssensor (BOX C) an einer geeigneten Stelle im Grow Zelt, um die Umweltbedingungen zu überwachen.
SCHRITT 16
Stellen Sie einige Klebefallen (BOX H) in das Zelt: Entfernen Sie die Folien auf beiden Seiten der Klebefallen und platzieren Sie sie in der Nähe der Pflanzen in Höhe der Baumkronen.
SCHRITT 17

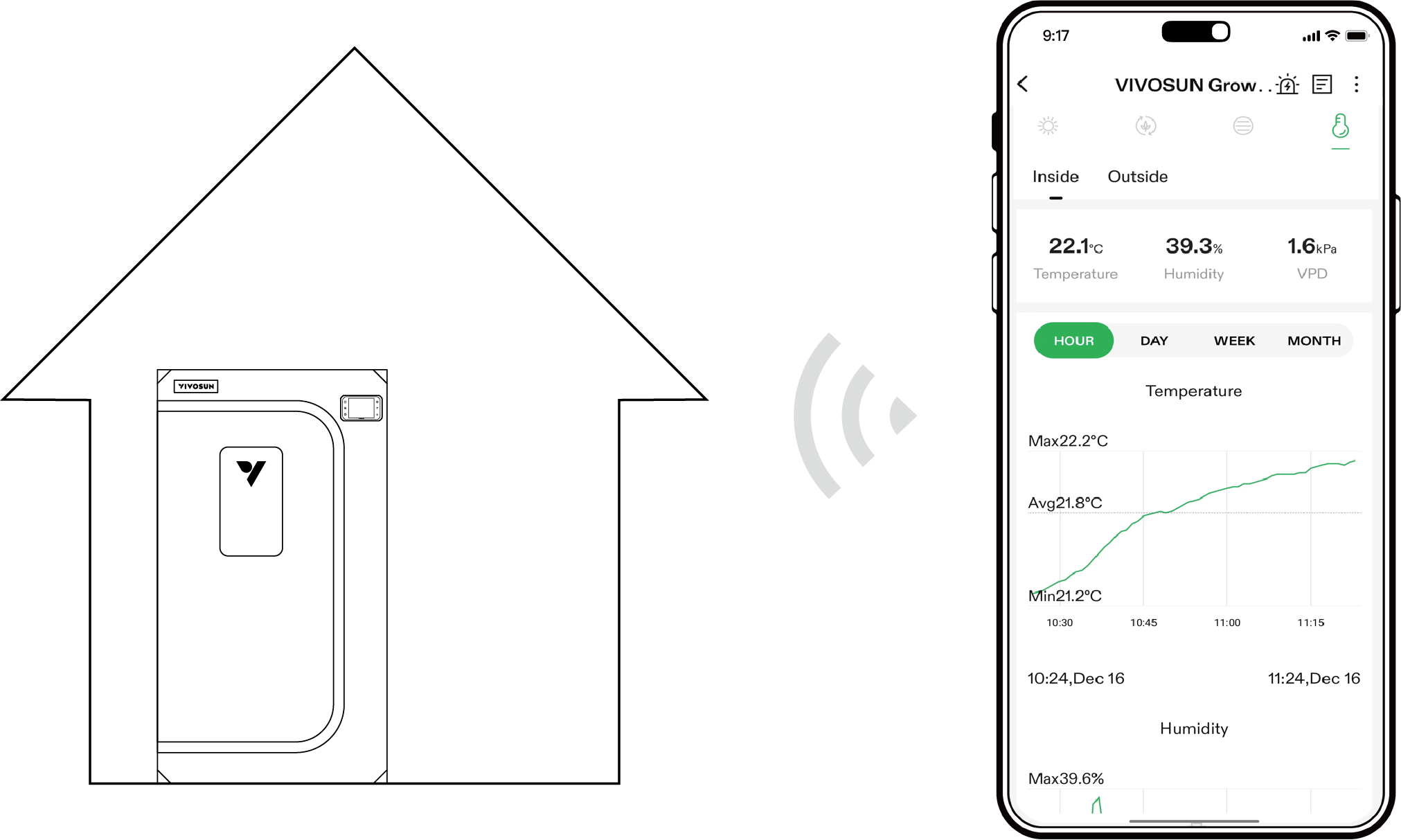

Laden Sie die VIVOSUN-App aus dem App Store oder dem Google Play Store herunter. Befolgen Sie die Anweisungen in der App, um Ihr Konto zu registrieren.
SCHRITT 18

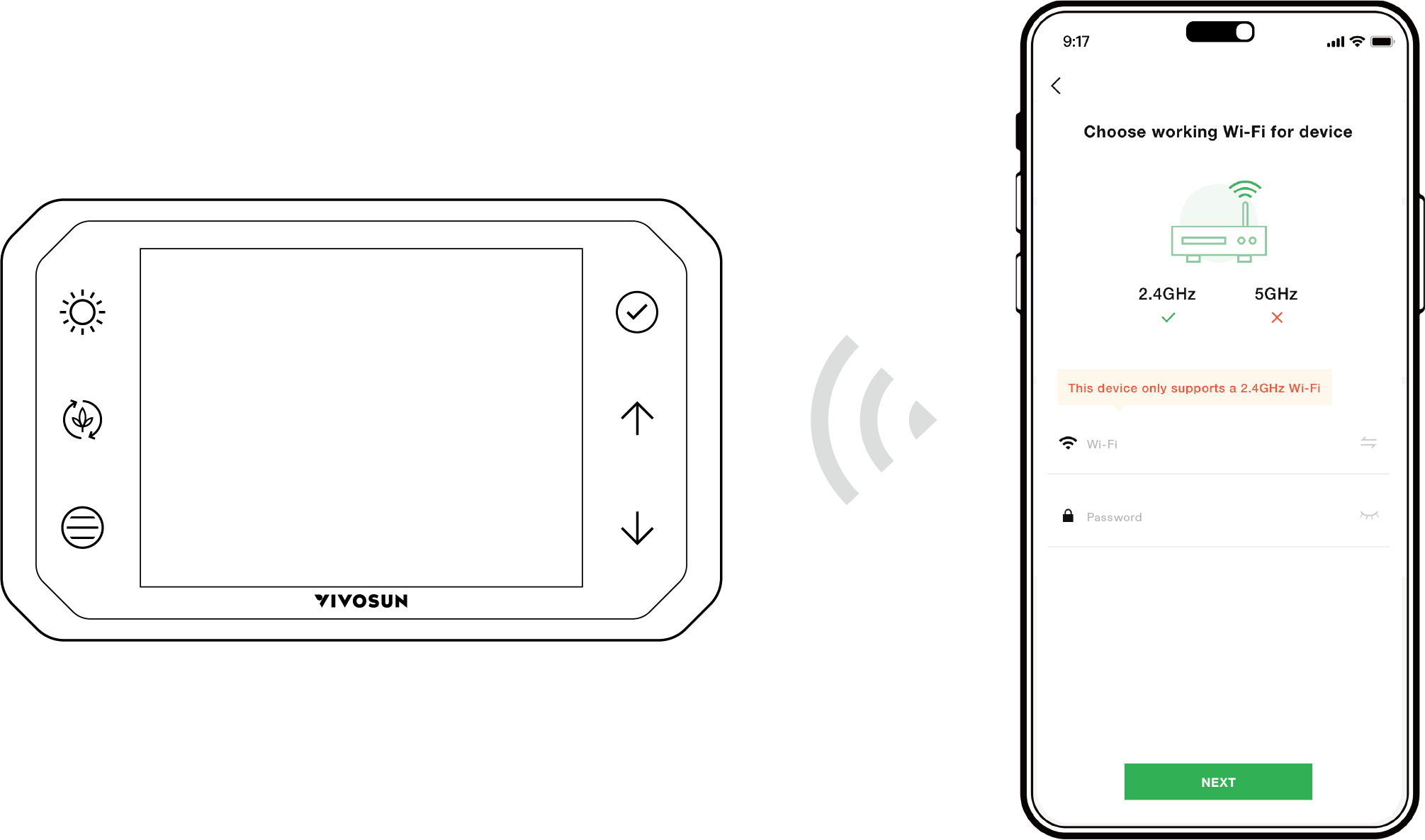

Melden Sie sich in Ihr Konto an und starten Sie mit einem neuen "Garten", indem Sie Ihr GrowHub-Controller über WLAN anschließen.
Näheres über das Verfahren finden Sie im GrowHub-Handbuch.
SCHRITT 19
Nachdem eine Verbindung mit Ihrem GrowHub hergestellt wird, können Sie ein Anbaurezept erstellen, Ihre Geräte aus der Ferne steuern, archivierte Protokolle einsehen, Alarme einstellen, Ihre Erfahrungen aufzeichnen und teilen.
SICHERHEITSINFORMATIONEN
Bitte lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Gerät verwenden. Die Nichtbeachtung dieser Sicherheitsanweisungen kann zu schweren Verletzungen führen und VIVOSUN von jeglicher Haftung befreien sowie alle Produktgarantien ungültig machen.
-
Bevor Sie mit der Installation, dem Betrieb und der Wartung dieses Produktkits beginnen, empfehlen wir Ihnen dringend, die Anweisungen in diesem Handbuch sowie die Handbücher für jedes einzelne Gerät im Kit gründlich zu lesen und zu befolgen.
-
Stellen Sie sicher, dass Ihre AC-Stromquelle den elektrischen Anforderungen jedes Geräts dieses Produktkits entspricht.
-
Stellen Sie sicher, dass Sie alle lokalen Gesetze und Vorschriften zur Installation und zum Betrieb dieses Produkts überprüfen und einhalten, da diese zusätzliche Sicherheitsanforderungen festlegen können.
-
Verwenden Sie die Geräte in diesem Kit nicht im Freien oder in Gefahren-Bereichen, z. B. in der Nähe von entzündbaren, explosiven oder ätzenden Chemikalien oder in feuchten Umfeldern.
-
Stecken Sie keine Finger oder andere Gegenstände in die Ventilatoren.
-
Decken Sie die Einlass- oder Auslassöffnungen der Ventilatoren nicht ab. Decken Sie die Netzkabel nicht mit Teppichen oder anderen Materialien ab.
-
Schauen Sie nicht direkt in die Led-Grow Lights. Tragen Sie angemessene Schutzbrillen, während das Licht in Betrieb ist.
-
Stellen Sie vor der Installation, Wartung oder Verlagerung sicher, dass Sie die Geräte vom Stromnetz trennen und ausschalten.
-
Wenn Ihr Gerät oder Netzkabel beschädigt ist, stellen Sie die Nutzung ein und kontaktieren Sie uns sofort für einen Service. Eine Zerlegung oder Modifikation der Geräte ohne Genehmigung von VIVOSUN kann zu Schäden führen und die Garantie ungültig machen.
Entsorgen Sie dieses Produkt NICHT über den Hausmüll. Elektrogeräte enthalten gefährliche Stoffe, die die Umwelt schädigen können, wenn sie nicht ordnungsgemäß entsorgt werden.
Wenden Sie sich an Ihre örtlichen Behörden, um Informationen über nahegelegene Abgabestellen oder Recyclingprogramme zu erhalten, die Elektronikschrott annehmen.
