*1.Nur für Modelle VSV-AZT4/VSV-AZT6. *2.Nur für Modelle VSV-AZT4E42A/VSV-AZT6E42A.
Deutsch
AeroZesh T Handbuch
MODELLNAME
-
VSV-AZT4
-
VSV-AZT6
-
VSV-AZT4E42A
-
VSV-AZT6E42A
HAUPTMERKMALE
-
LEISER PWM EC MOTOR : Der EC-Motor mit PWM-Abstimmung bietet einen leisen Betrieb und Energieeinsparungen.
-
EFFIZIENTER LUFTSTROM : Effiziente Luftstromlieferung mit hydro-mechanischen Statorblättern unter hohem statischen Druck.
-
GESCHWINDIGKEITSSTEUERUNG & EIN/AUS ZYKLUS¹ : 10-stufige Geschwindigkeitsregelung und drei EIN/AUS-Zyklusmodi über den E12-Controller.
-
DOPPEL-KUGELLAGER : Doppelte Kugellager im Motor bieten eine geschätzte Lebensdauer von 67.000 Stunden. Ermöglicht die Montage des Ventilators in jede Richtung.
-
MEHRERE MODI² : Manueller Modus, EIN/AUS-Zyklus und intelligenter Automatikmodus, schnelle und einfache Einrichtung über das VIVOSUN GrowHub.
-
WI-FI & APP-KONTROLLE² : Intelligente Einstellungen basierend auf variablen Umweltbedingungen über GrowHub und VIVOSUN App aus der Ferne.

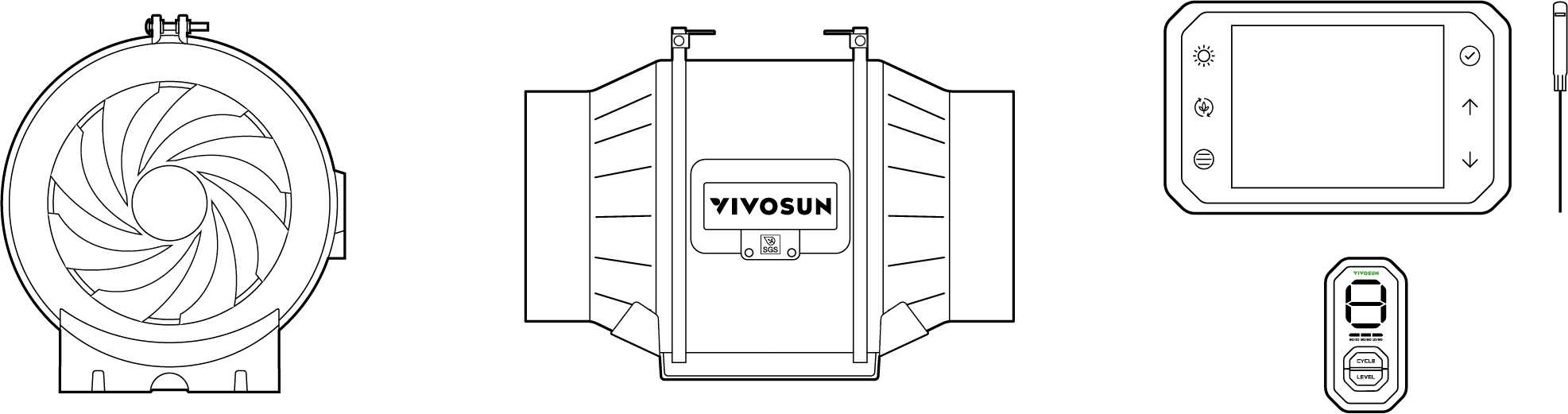

PRODUKTINHALT
VSV-AZT4/VSV-AZT6
| Bild | Name | Menge |
|---|---|---|
|
Luftkanalventilator |
1STK |
|

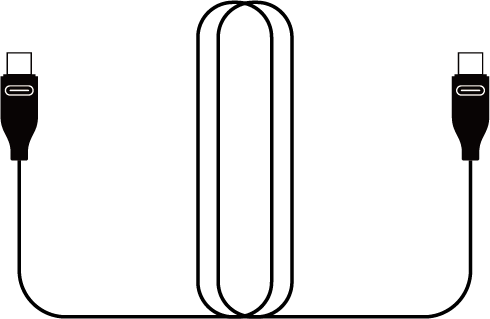

Typ C Verlängerungskabel |
1STK |
|

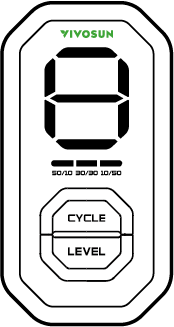

E12 Controller |
1STK |
|

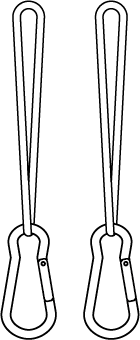

Seilaufhänger |
2 STK |
|
Schraubensatz |
4 STK |
|
Wandanker |
4 STK |
VSV-AZT4E42A/VSV-AZT6E42A
| Bild | Name | Menge |
|---|---|---|
|
Luftkanalventilator |
1STK |
|
|
Typ C Verlängerungskabel |
1STK |
|
|
Seilaufhänger |
2 STK |
|
|
Schraubensatz |
4 STK |
|
|
Wandanker |
4 STK |
|

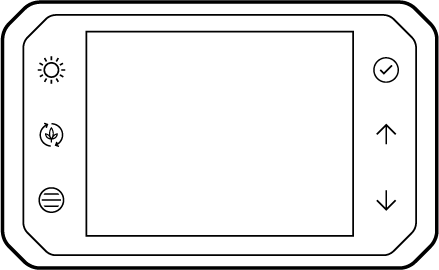

Intelligenter Controller |
1 STK |
|

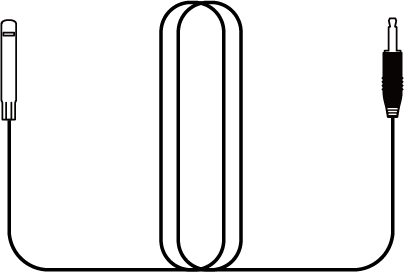

Temperatur-/Luftfeuchtigkeitssensor |
3 m |
|
Erweiterungsschrauben |
2 STK |
|

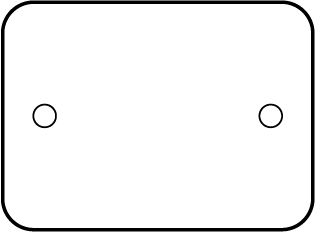

Eisenplatte |
1 STK |
|
Kabelbinder |
3 STK |
|
Drahtbinder |
1 STK |

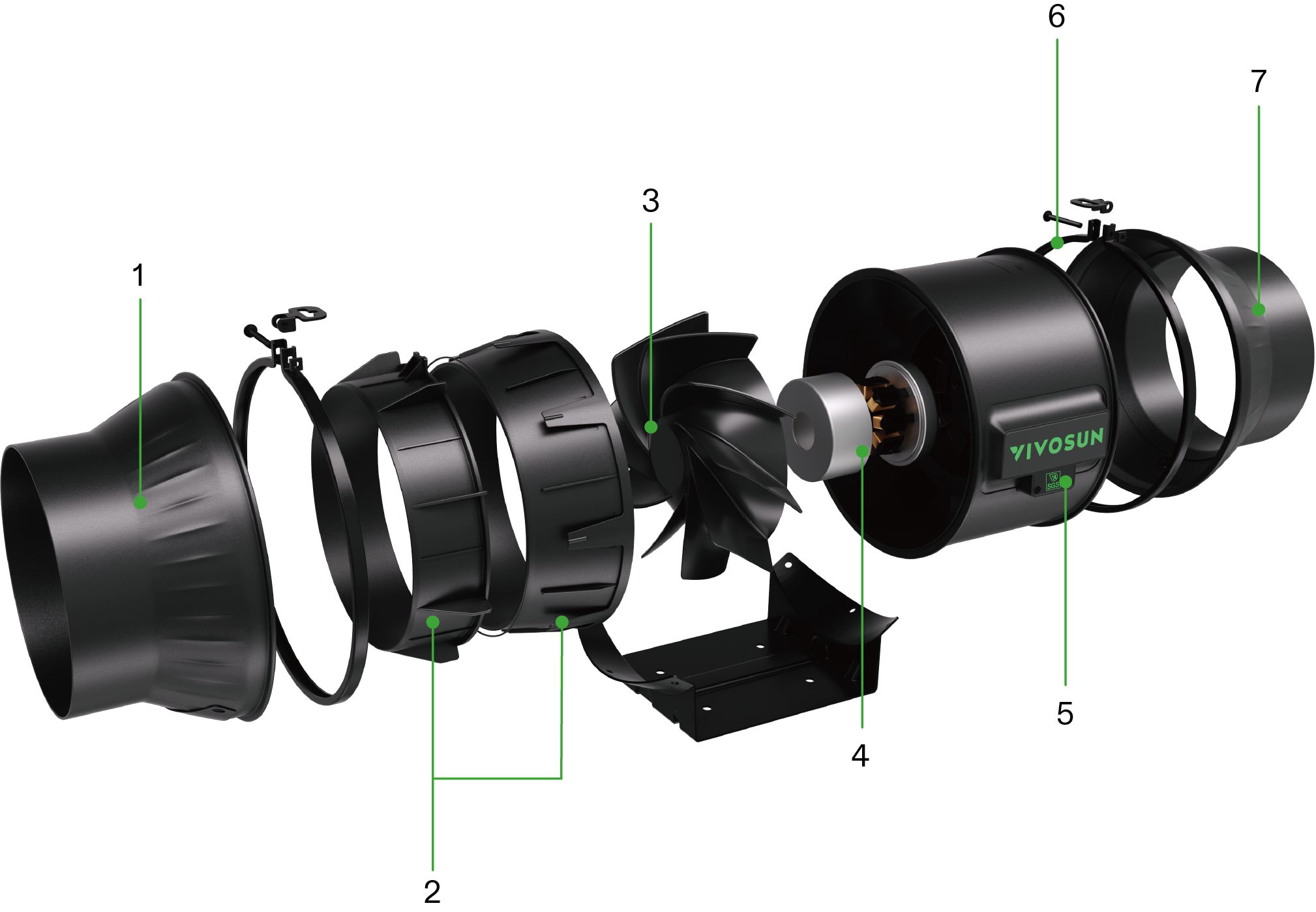

① |
Ansaugflansch |
② |
Luftkreis |
③ |
Rotorblätter |
④ |
EC Motor |
⑤ |
Ventilatorsystem |
⑥ |
Schnalle |
⑦ |
Auspuffflansch |

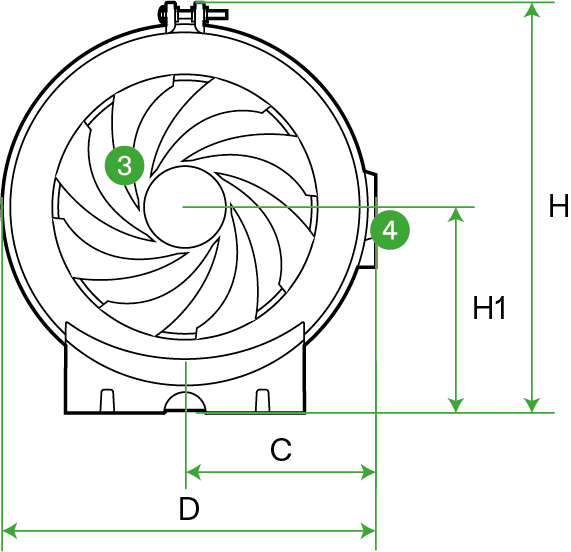

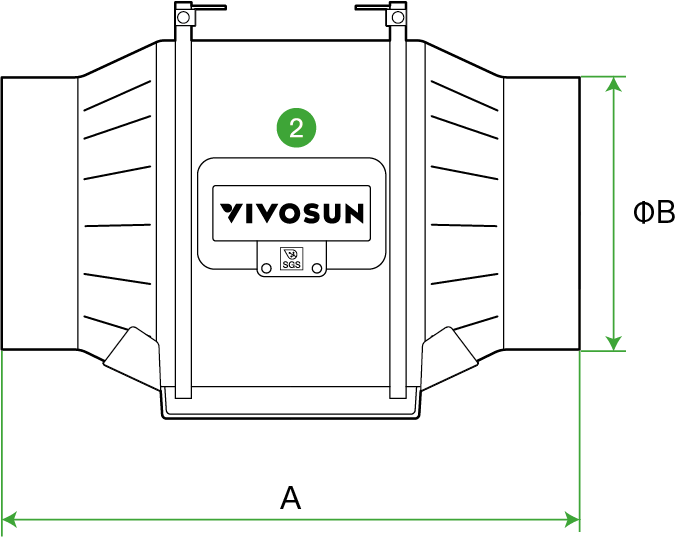

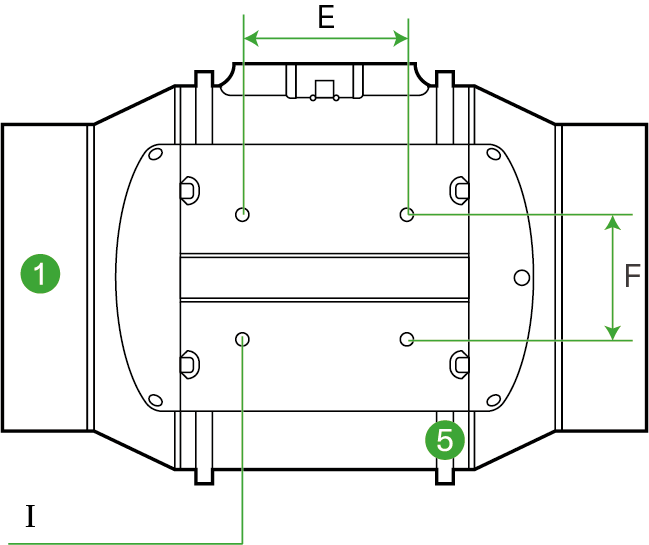

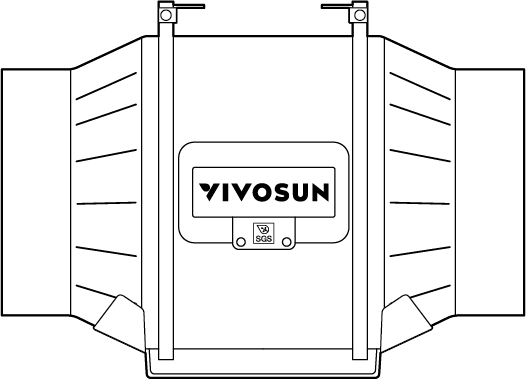

ABMESSUNGEN
|
|
|
Seriennummer |
Teil |
Menge |
① |
Flansch |
2 |
② |
Ventilatorsystem |
1 |
③ |
Rotorblätter |
1 |
④ |
Anschlusskasten |
1 |
⑤ |
Schnalle |
2 |
Einheit: mm
Modellnummer |
VSV-AZT4 |
VSV-AZT6 |
A |
302 |
313 |
ΦB |
Φ97 |
Φ147 |
C |
91 |
103 |
D |
179 |
203 |
E |
80 |
80 |
F |
60 |
60 |
G (Langloch) |
5.5x6.5 |
5.5x6.5 |
H |
197 |
221 |
H1 |
100 |
111 |
TECHNISCHE DATEN
VSV-AZT4 |
VSV-AZT6 |
|
Größe |
10.2 cm |
15.2 cm |
Eingangsleistung |
110-240V 50/60Hz |
110-240V 50/60Hz |
Durchschnittlicher Stromverbrauch |
20W±5% |
35W±5% |
Luftstrom |
357.0m³/h |
692.0m³/h |
Geräuschpegel |
35 dB(A) |
37 dB(A) |
Drehzahl (Max) |
3000R/min±10% |
3000R/min±10% |
Elektrischer Motor |
EC-Motor |
EC-Motor |
Lager |
Kugellager NMB |
Kugellager NMB |
Lager IP |
IP44 |
IP44 |
Lagerlebensdauer |
67000 Std |
67000 Std |
Zertifizierung |
FCC,CE |
FCC,CE |

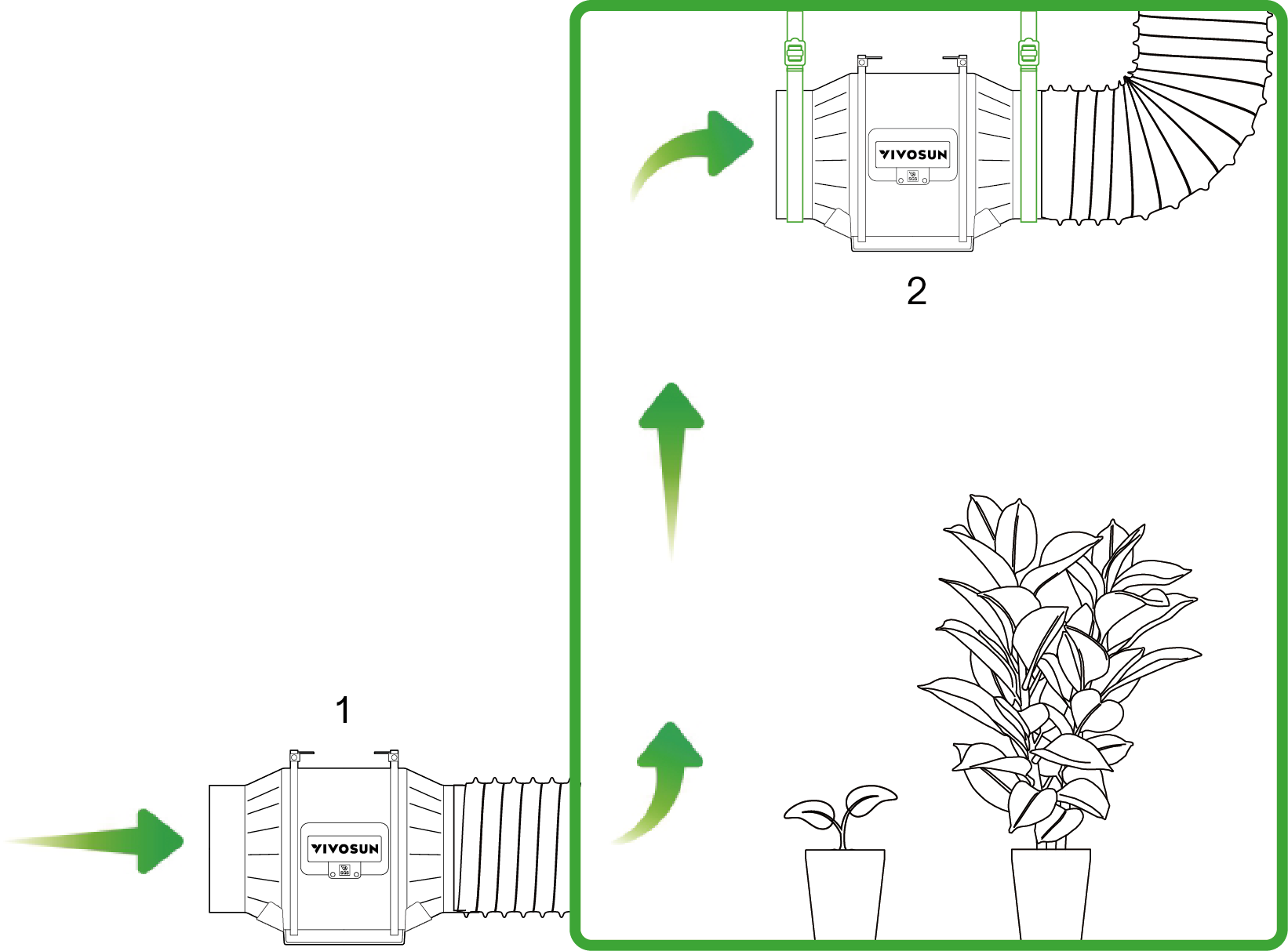

ANWENDUNG
AeroZesh kann als Abluftventilator oder Zuluftventilator für Ihren Anbaubereich verwendet werden, wobei jeder unterschiedliche Positionen für eine optimale Belüftung hat.
Abluftventilator: Hoch aufgehängt oder in der höchsten gegenüberliegenden Ecke Ihres Anbaubereichs montiert. Der Luftstrom-Pfeil zeigt von Ihrem Anbaubereich weg.
Zuluftventilator: In einer unteren Ecke außerhalb Ihres Anbaubereichs montiert. Der Luftstrom-Pfeil zeigt auf Ihren Anbaubereich.
1.Abluftventilator 2.Zuluftventilator
INSTALLATION
1. MONTAGE ALS ZULUFTVENTILATOR

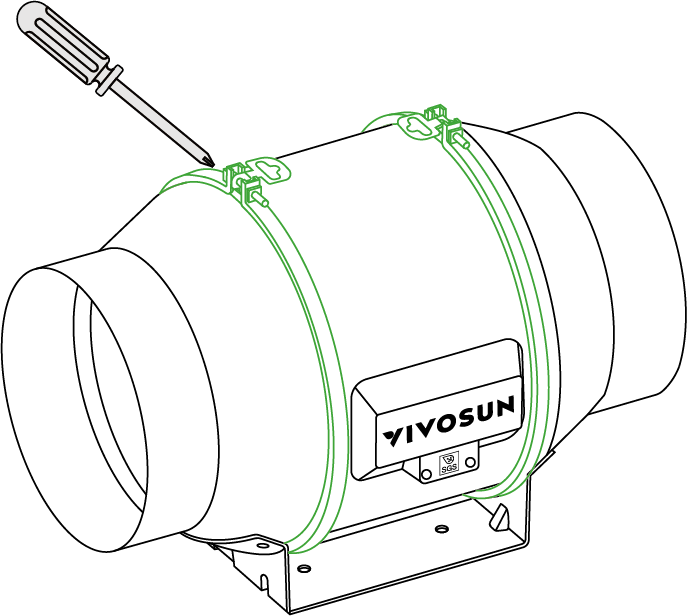

SCHRITT 1
Schrauben Sie die Schnallen am Ventilatorsystem ab und lösen Sie sie.

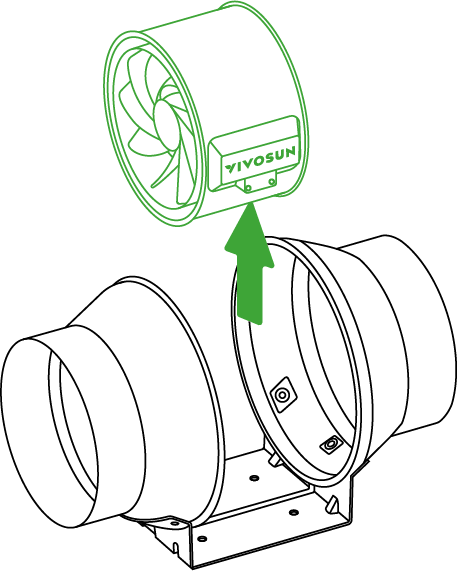

SCHRITT 2

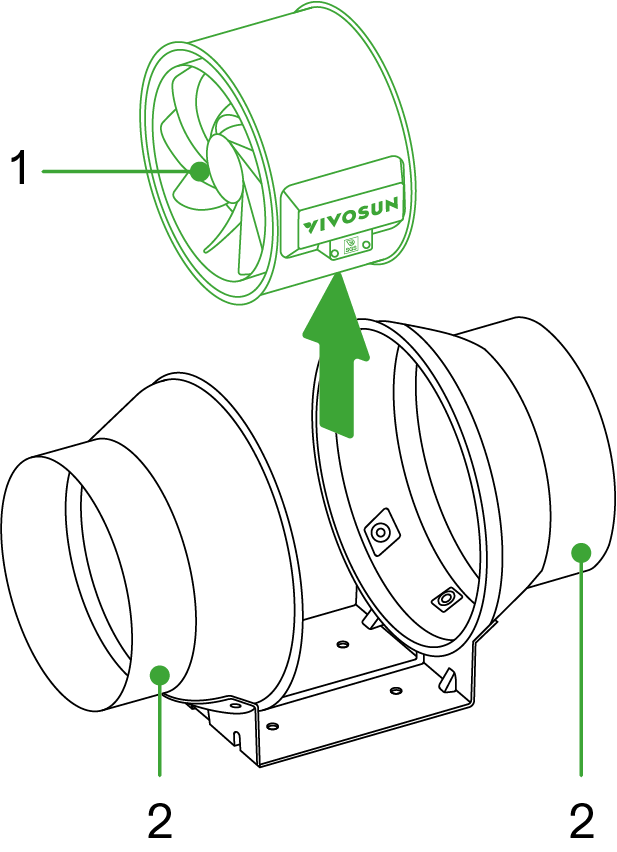

Entfernen Sie das Ventilatorsystem von der Flanschhalterung.
*1.Ventilatorsystem *2.Flansch
SCHRITT 3
Bohren Sie vier Löcher und fixieren Sie die beiden Flanschhalterungen an der gewünschten Position auf einem Holzträger oder Balken mit vier Holzschrauben. Für die Montage auf einer anderen Oberfläche als Holz befestigen Sie die Wandanker in den Löchern, bevor Sie die Holzschrauben anbringen, um die Flanschhalterungen zu fixieren.
SCHRITT 4

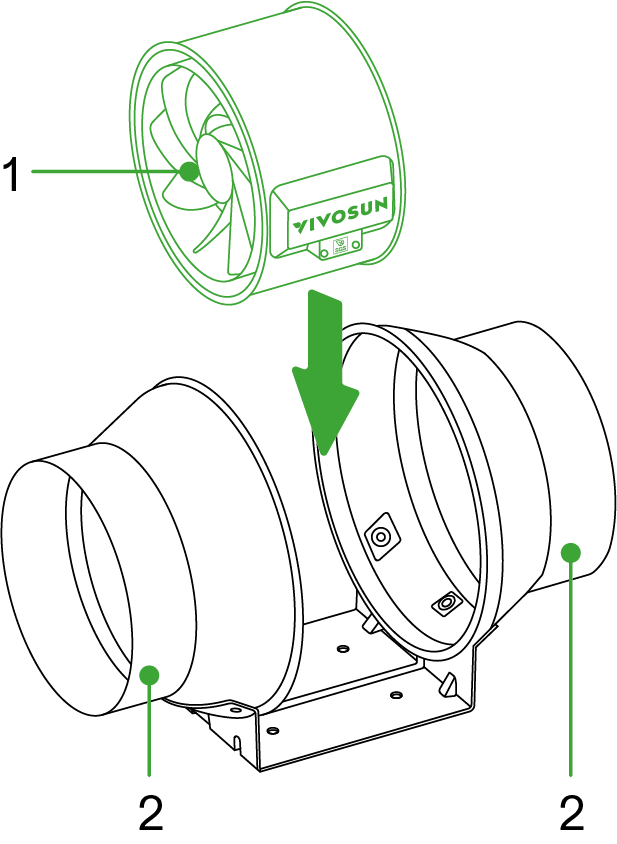

Schieben Sie das Ventilatorsystem wieder zwischen die beiden Flanschhalterungen. Stellen Sie sicher, dass der Luftstrom-Pfeil am Ventilatorsystem in die gleiche Richtung zeigt wie der am Flansch. Ziehen Sie dann die Metallklemmen an, um das Ventilatorsystem zu sichern.
*1.Ventilatorsystem *2.Flansch

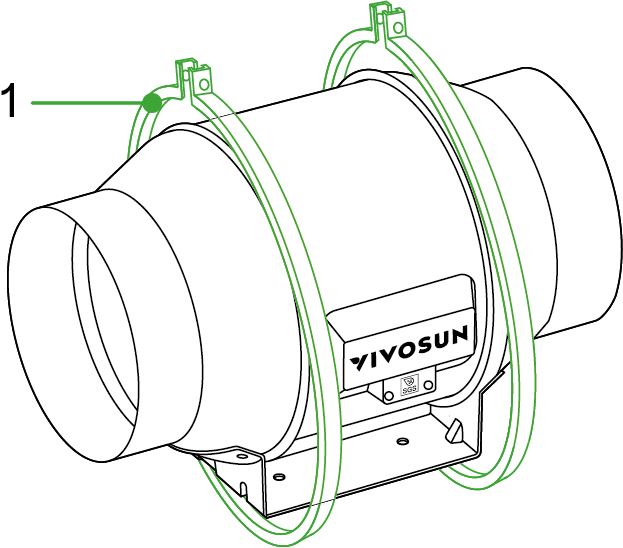

SCHRITT 5

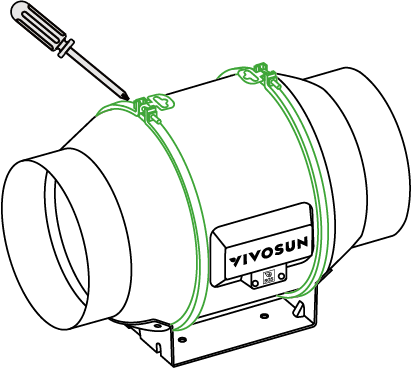

Setzen Sie die Schnallen wieder am Ventilatorsystem an und befestigen Sie sie mit Schrauben.
*1.Schnalle
2. HÄNGEN ALS ABLUFTVENTILATOR
A. NACH OBEN HÄNGEN

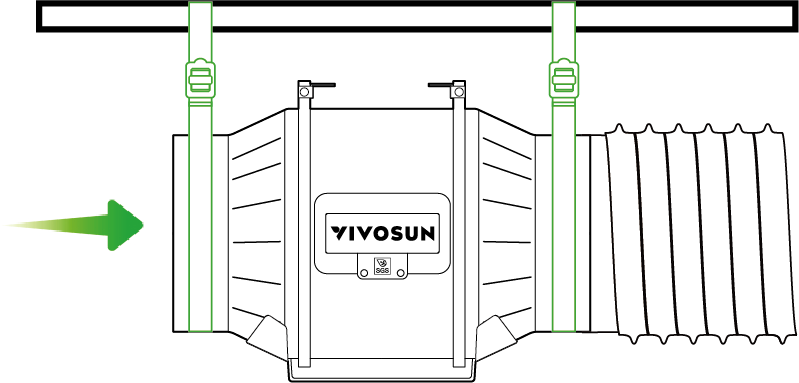

A.1 Hängegurte
SCHRITT 1

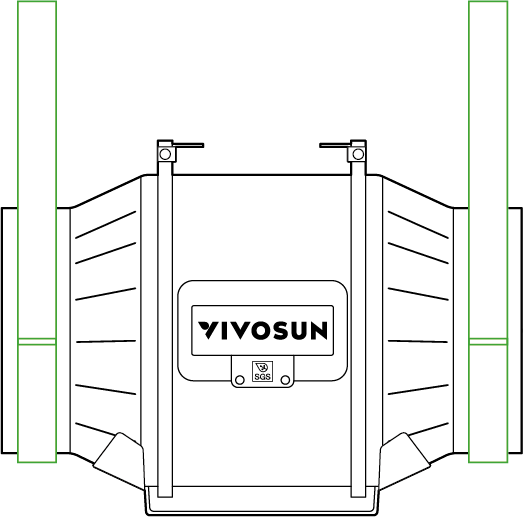

Legen Sie die beiden Hängegurte um die Flansche, wie im Diagramm gezeigt.
SCHRITT 2

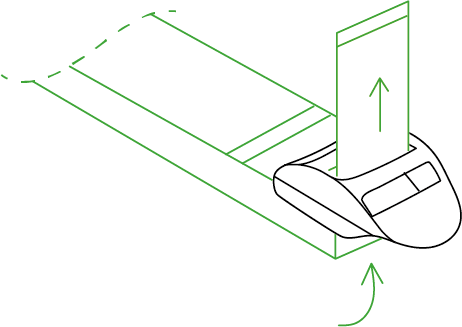

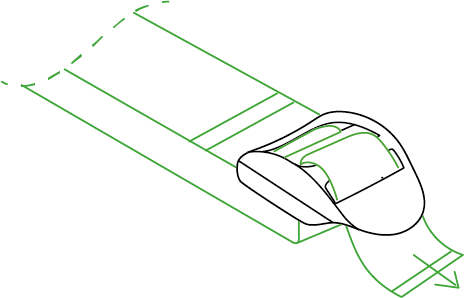

Führen Sie das Band von unten durch den inneren Leiterverriegelungsschlitz.
SCHRITT 3

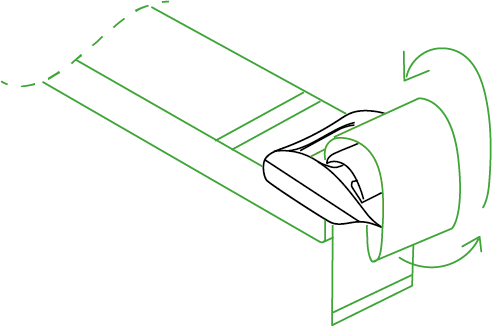

Führen Sie das Band von oben durch den äußeren Leiterverriegelungsschlitz. Passen Sie die Länge der Schleife nach Bedarf an.
|
|
|
SCHRITT 4
Führen Sie das lose Ende durch die zentrale Öffnung der Leiterverriegelung, um die Schleife zu sichern.
SCHRITT 5
Legen Sie das andere Ende der beiden Hängegurte um einen Pfosten, wie im Bild gezeigt.
Hängen Sie den Ventilator an den Luftkanälen auf, um ihn zu sichern. Passen Sie die Höhe nach Bedarf an, um Ihren Raum anzupassen.

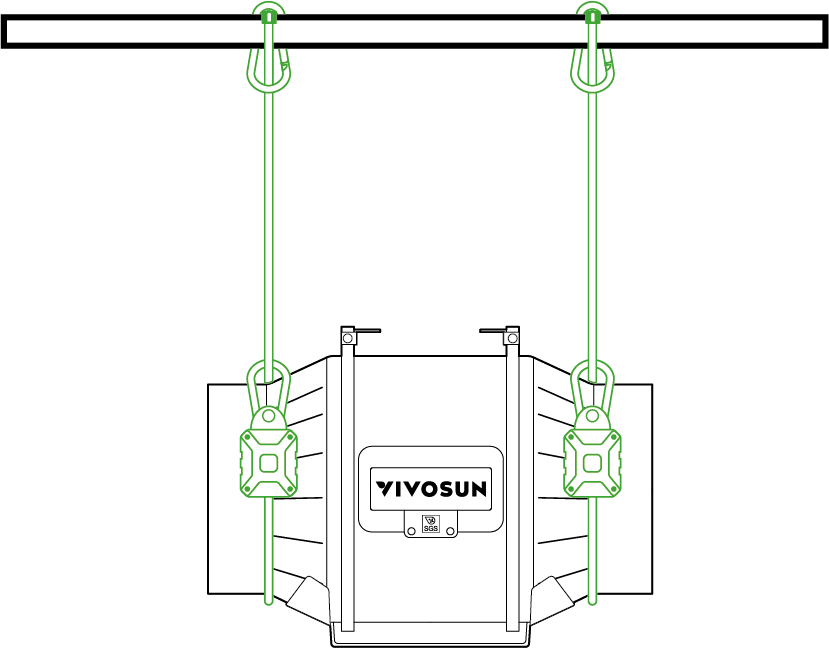

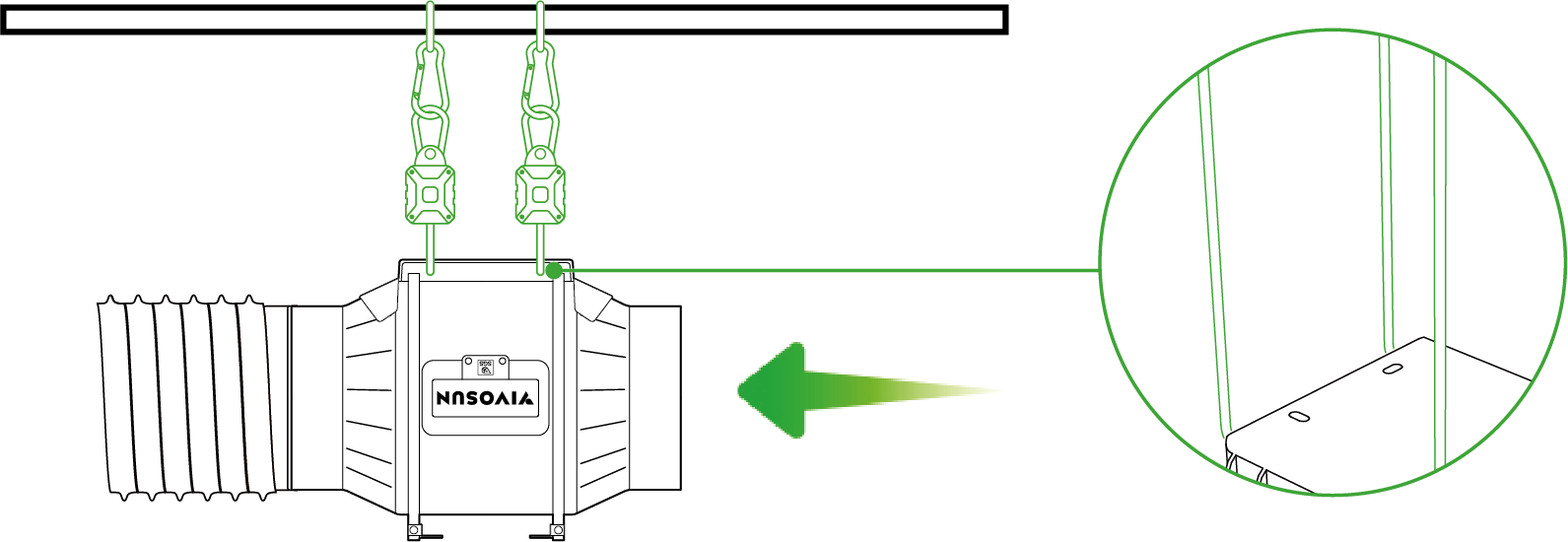

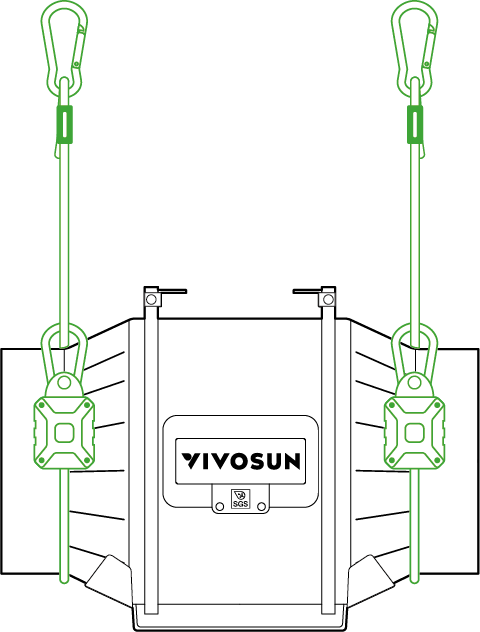

A.2 Seilaufhänger (optional separat erhältlich)
SCHRITT 1
Legen Sie die beiden Seilaufhänger um die Flansche, wie im Diagramm gezeigt. Verriegeln Sie die Karabinerhaken an den Seilen, um den Ventilator zu sichern.
SCHRITT 2
Legen Sie das andere Ende der Seilaufhänger um den Querbalken, wie im Diagramm gezeigt. Verriegeln Sie die Karabinerhaken am Seil, um den Ventilator am Pfosten zu sichern.
Drücken Sie die gelbe Einstelltaste, um den Ventilator auf die gewünschte Höhe anzuheben oder abzusenken.

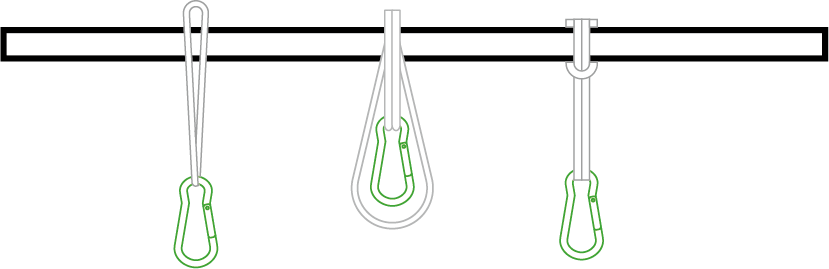

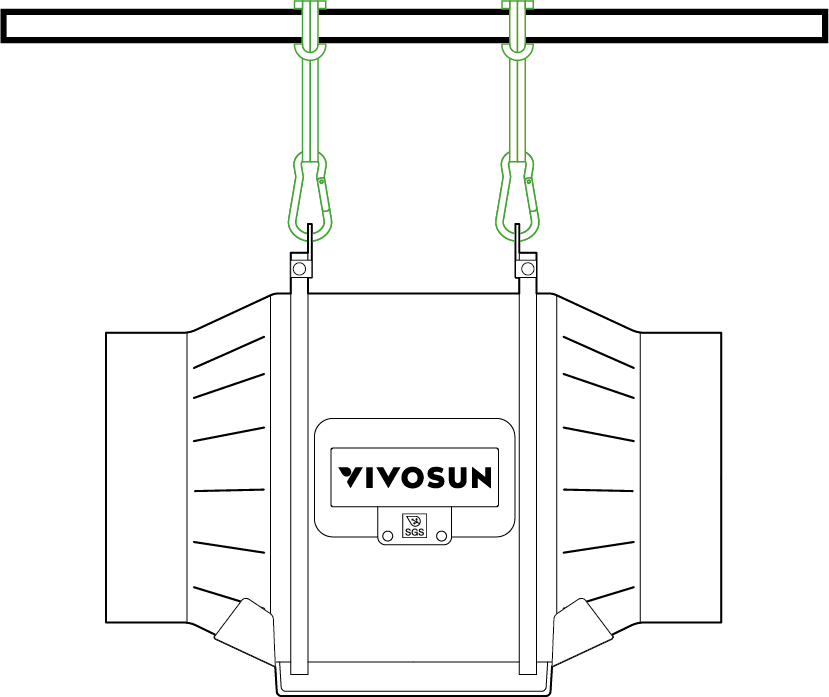

A.3 Seilaufhänger
SCHRITT 1
Führen Sie den Haken durch den Pfosten, wie im Diagramm gezeigt.
SCHRITT 2
Verriegeln Sie die Karabinerhaken an den Seilen, um den Ventilator am Pfosten zu sichern.

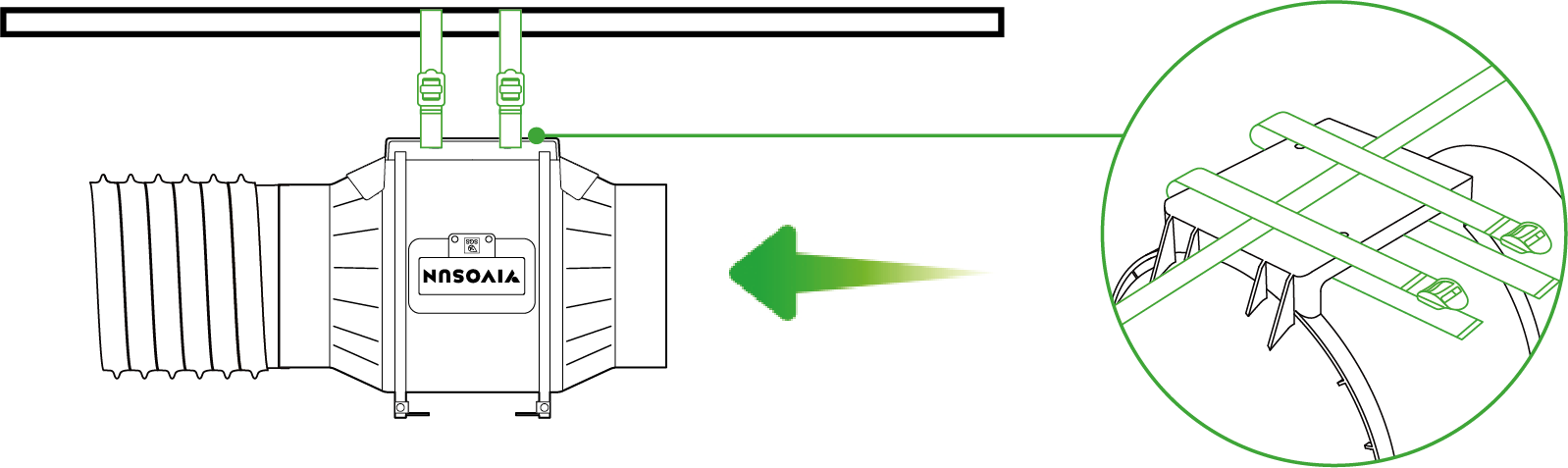

B. NACH UNTEN HÄNGEN
B.1 Hängegurte
Legen Sie die Hängegurte um den Pfosten und die Flanschhalterungen des Ventilators. Passen Sie die Hängegurte an und ziehen Sie sie fest, wie in Teil A.1, Schritte 2-4 gezeigt. Lassen Sie den Ventilator am Pfosten hängen, sobald die Gurte gesichert sind.
B.2 Seilaufhänger (optional separat erhältlich)
Legen Sie die beiden Seilaufhänger um den Pfosten und die Flanschhalterung des Ventilators. Sichern Sie die beiden Haken an ihren jeweiligen Seilen, um den Ventilator aufzuhängen.
Drücken Sie die gelbe Taste am Seilaufhänger, um die Höhe des Ventilators auf das gewünschte Niveau einzustellen.

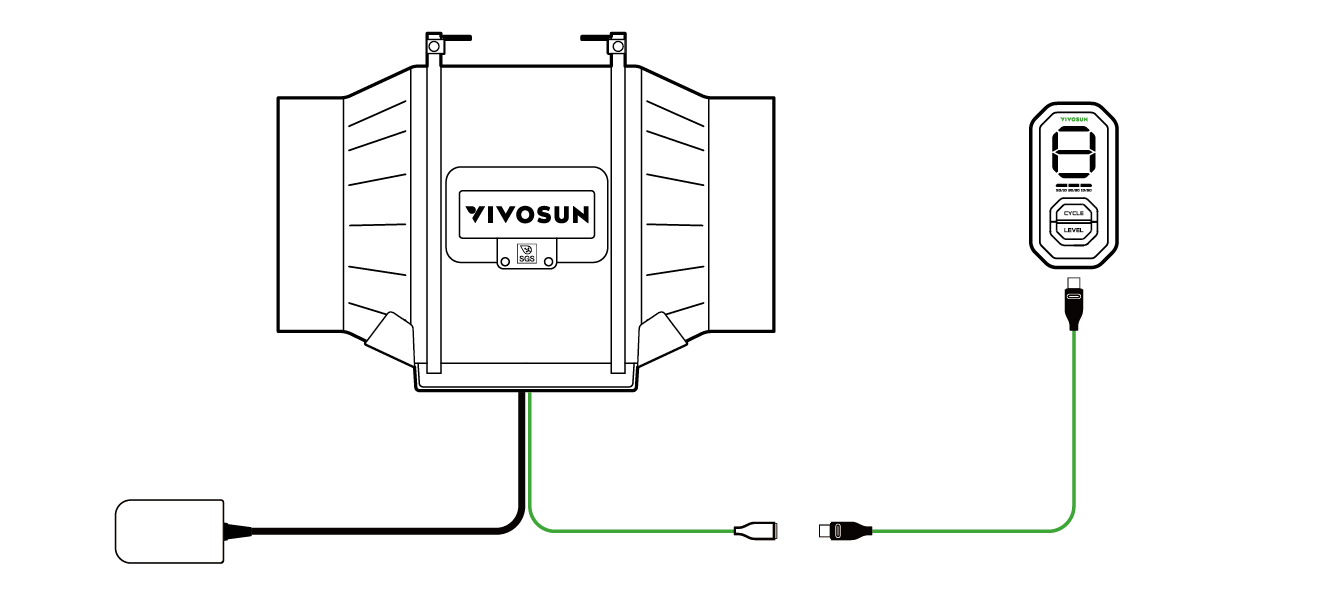

3. VERBINDUNG MIT DEM E12 CONTROLLER
VSV-AZT4/VSV-AZT6
Verwenden Sie ein Typ-C Verlängerungskabel, um ein AeroZesh mit einem E12 Controller zu verbinden. Der Controller erhält Strom vom Luftkanalventilator.

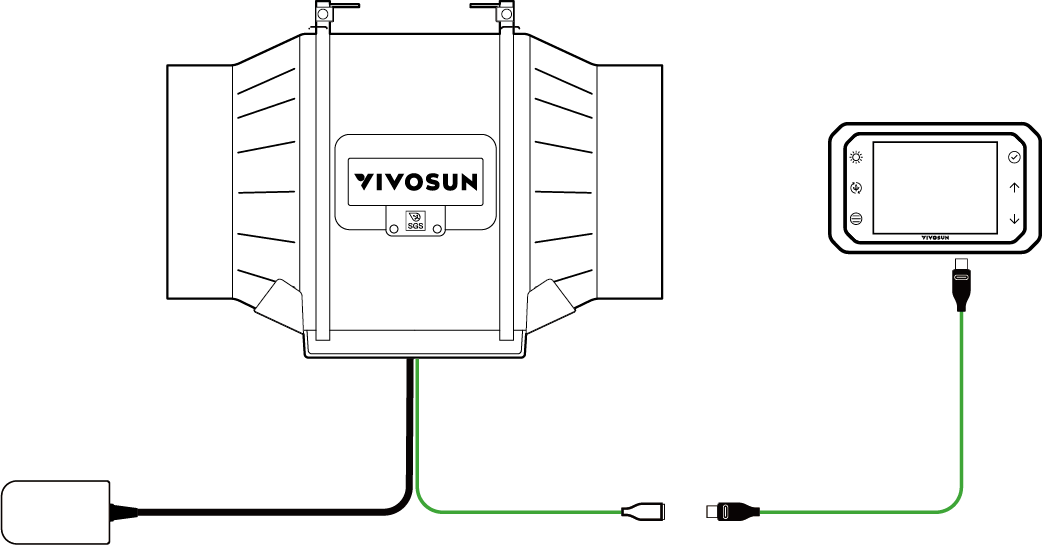

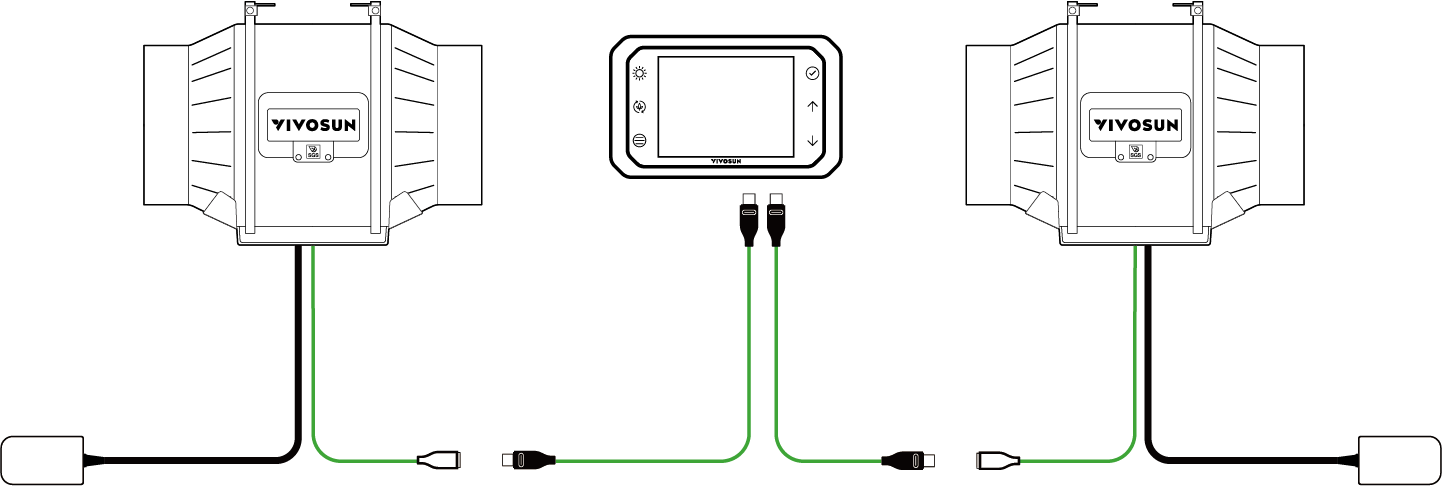

4. VERBINDUNG MIT DEM VIVOSUN GROWHUB CONTROLLER
VSV-AZT4E42A/VSV-AZT6E42A
A
B
Verwenden Sie ein Typ-C Verlängerungskabel, um ein AeroZesh mit einem GrowHub-Controller (A) zu verbinden. Ein GrowHub-Controller hat zwei Typ-C-Ports, um zwei AeroZesh-Ventilatoren zu steuern (B). Der Controller erhält Strom vom AeroZesh.
VENTILATORSTEUERUNG

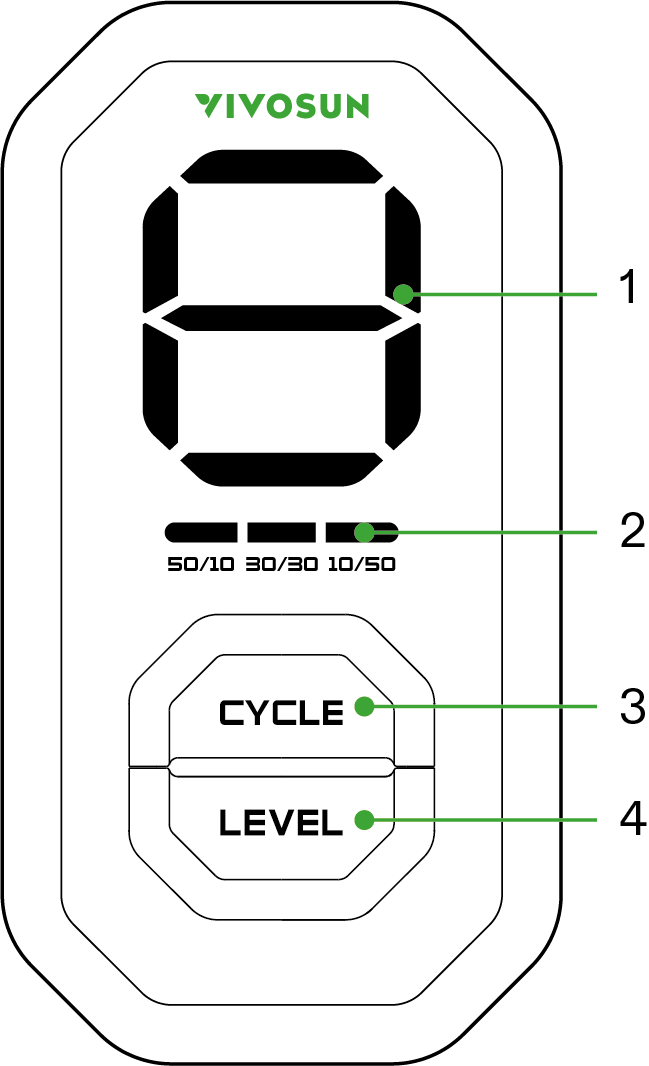

STEUERUNG ÜBER E12 (VSV-AZT4/VSV-AZT6)
① |
Aktuelle Geschwindigkeitsstufe |
② |
Aktueller EIN/AUS Zyklus |
③ |
Steuertaste für EIN/AUS Zyklusmodus |
④ |
Steuertaste für Geschwindigkeitsstufe |
Ventilator Geschwindigkeits Einstellung
Drücken Sie die ''LEVEL''-Taste, um die Ventilatordrehzahl von 0 bis Max zu ändern. Die Geschwindigkeitsstufe wird oben angezeigt (''A'' zeigt die maximale Geschwindigkeitsstufe an).
Halten Sie die "LEVEL"-Taste 3 Sekunden lang gedrückt, um den Luftkanalventilator schnell auszuschalten. Die Geschwindigkeitsstufe wird gespeichert und wiederhergestellt, wenn Sie den Luftkanalventilator erneut durch Drücken der "LEVEL"-Taste einschalten.
EIN/AUS Zyklus Einstellung
Drücken Sie die ''CYCLE''-Taste, um zwischen drei EIN/AUS Zyklusmodi zu wechseln. Die entsprechende Kontrollleuchte leuchtet auf: ''50/10'': 50min EIN, 10min AUS; ''30/30'': 30min EIN, 30min AUS; ''10/50'': 10min EIN, 50min AUS. Keine Lichter leuchten: Manuell.
Alle Kontrolllichter und der Bildschirm werden nach 10 Sekunden ohne Betrieb abgeschaltet. Drücken Sie eine beliebige Taste, um den Bildschirm wieder einzuschalten.
Hinweis: Es wird empfohlen, E12 außerhalb des Anbauzeltes zu verwenden, um die Lebensdauer zu verlängern.
STEUERUNG ÜBER GROWHUB E42A (VSV-AZT4E42A/VSV-AZT6E42A)
Bitte sehen Sie das Handbuch von GrowHub E42A zur Steuerung des Luftkanalventilators und zur App-Verbindung.
WARTUNG
Eine regelmäßige Reinigung einmal im Jahr wird empfohlen. Stellen Sie sicher, dass der Strom vor der Reinigung abgeschaltet ist .
|
SCHRITT 1 Schrauben Sie die Schnallen am Ventilatorsystem ab und entfernen Sie es von den Flanschhalterungen. |
|
SCHRITT 2 Verwenden Sie ein feuchtes Tuch, um die Ventilatorblätter und den Impeller zu reinigen. Entfernen Sie den Luftkreis zwischen dem Ventilatorsystem und dem Ansaugflansch. Reinigen Sie die Innenseite der Ansaug- und Auslassflansche sowie den Luftkreis. |
|
SCHRITT 3 Setzen Sie nach der Reinigung das Ventilatorsystem und den Luftkreis zurück in die Flanschhalterungen und sichern Sie die Schnallen. |
GARANTIEINFORMATIONEN
VIVOSUN bietet eine 3-jährige Garantie gegen Mängel für alle AeroZesh T Produkte, die direkt bei uns oder über unsere autorisierten Händler gekauft wurden. Diese Richtlinie zeigt unser Engagement, etwaige Herstellungsfehler oder vorzeitige Brüche, die während des normalen Gebrauchs unserer Produkte auftreten können, umgehend zu beheben.
Unsere Garantie deckt den Austausch oder die Rückerstattung von Käufen ab, die innerhalb von drei Jahren nach dem ursprünglichen Kaufdatum Materialfehler aufweisen. In solchen Fällen können Kunden uns kontaktieren, um den Anspruchsprozess einzuleiten. Wir benötigen einen Kaufnachweis, um die Berechtigungsansprüche zu überprüfen. Diese Richtlinie gilt nicht für Produkte, die missbräuchlich verwendet, beschädigt oder absichtlich beschädigt wurden. Sie deckt auch keine normalen Abnutzungen oder kosmetischen Mängel wie kleinere Kratzer ab.
Kunden können sich darauf verlassen, dass unsere Produkte strengen Qualitätsprüfungsverfahren unterzogen werden. Diese 3-jährige Garantie spiegelt unser Vertrauen in die Haltbarkeit unserer Produkte unter normalen Bedingungen wider.
Wenn Mängel an einem Produkt gefunden werden, werden die Kunden ermutigt, uns umgehend zu kontaktieren. Ihre Zufriedenheit hat für uns oberste Priorität, und wir sind bestrebt, alle Probleme professionell und zeitnah zu lösen.
WARNUNG
-
Die Installation muss den örtlichen Vorschriften und länderspezifischen technischen Daten entsprechen.
-
Das Gerät muss die folgenden Anforderungen erfüllen:
-
Niederspannungsrichtlinie 2014/35/EU
-
Richtlinie über die elektromagnetische Verträglichkeit 2014/30/EU
-
-
Der Ventilator wird mit einer Eingangsspannung von 110 V (AC) bis 240 V (AC) betrieben. Verwenden Sie den Ventilator NICHT mit höheren Spannungen.
-
Stellen Sie sicher, dass die übertragene Luft nicht feuergefährlich, explosiv oder korrosiv ist. Die Umgebungstemperatur darf 40°C(104°F) nicht überschreiten.
-
Der Ventilator darf NICHT mit Wasser oder anderen Flüssigkeiten besprüht oder gereinigt werden, da dies zu Kurzschlüssen oder Stromschlägen führen kann.
-
Die Installation in den Fenstern oder im Freien ist verboten.
-
Verhindern Sie den Rückfluss von Luft aus offenen Schornsteinen oder anderen Feuerlöscheinrichtungen.
-
Verwenden Sie KEINE Chemikalien wie Benzin, Benzol oder Lösungsmittel zur Reinigung des Ventilators.
-
Halten Sie Wasser vom Motor und den elektrischen Komponenten fern. Tauchen Sie Kunststoffteile NICHT in Wasser über 60 °C (140°F).
-
Bewahren Sie den Ventilator außer Reichweite von Kindern.
-
Während des Betriebs des Ventilators ist die Demontage, Wartung oder Instandhaltung strengstens untersagt.
-
Starten Sie den Ventilator NICHT, wenn er nicht sicher befestigt ist.
-
Bitte stellen Sie vor dem Betrieb sicher, dass sich keine Gegenstände in der Nähe des Lufteinlasses des Ventilators befinden.
-
Bei der Installation stellen Sie sicher, dass alle Zubehörteile ordnungsgemäß angebracht sind und dass die Struktur des Ventilators einem Volllastbetrieb standhalten kann.
-
Wenn der Ventilator ein erhöhtes Geräusch, Temperaturspitzen, einen Stillstand der Ventilatorblätter oder Störungen durch Fremdkörper aufweist, entfernen Sie sofort den Netzstecker und unterbrechen Sie den Betrieb. Beheben Sie das Problem, bevor der Ventilator wieder in Betrieb genommen wird.
-
Lagern Sie den Ventilator in einer Umgebung bei definierten Temperatur- und Feuchtebedingungen. Wenn er länger als sechs Monate gelagert wird, überprüfen Sie den Ventilator vor dem Gebrauch, um eine gute Funktion zu gewährleisten.
-
Trennen Sie das Netzkabel NICHT und schließen Sie es NICHT wieder an. Wenn das Netzkabel beschädigt ist, wenden Sie sich an den Kundendienst. Eigenmächtige Änderungen führen zum Erlöschen der Garantie.
Entsorgen Sie dieses Produkt NICHT über den Hausmüll. Elektrogeräte enthalten gefährliche Stoffe, die die Umwelt schädigen können, wenn sie nicht ordnungsgemäß entsorgt werden.
Wenden Sie sich an Ihre lokale Verwaltung, um Informationen über nahegelegene Rücknahmestellen oder Recyclingprogramme zu erhalten, die Elektronikschrott annehmen.
