Deutsch

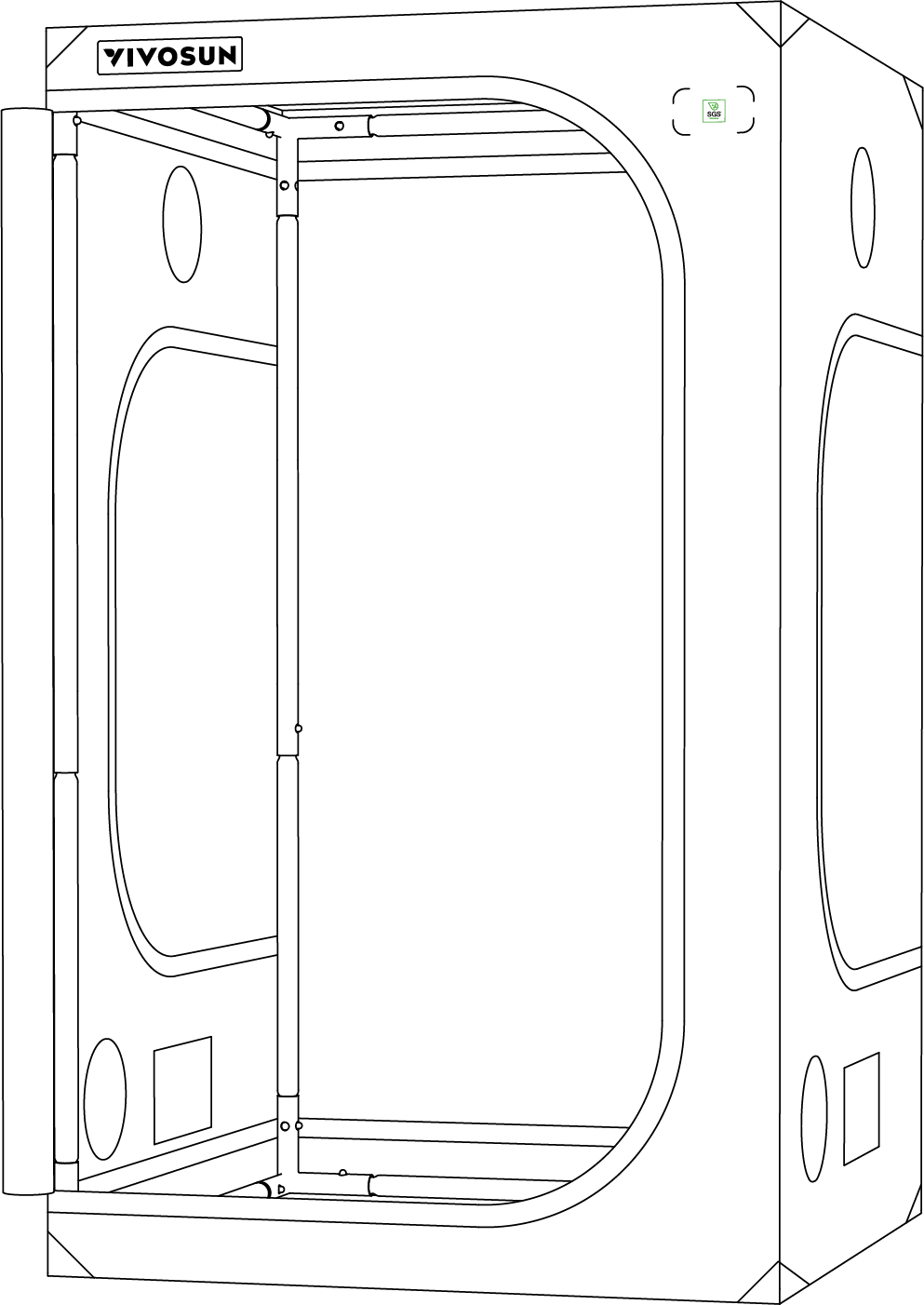

Growzelt Pro Serie Benutzerhandbuch
MODELLNAME
-
VST-P224
-
VST-P276
-
VST-P336
-
VST-P426
-
VST-P448
-
VST-P558
-
VST-P848
-
VST-P105
-
VST-P888
-
VST-P108

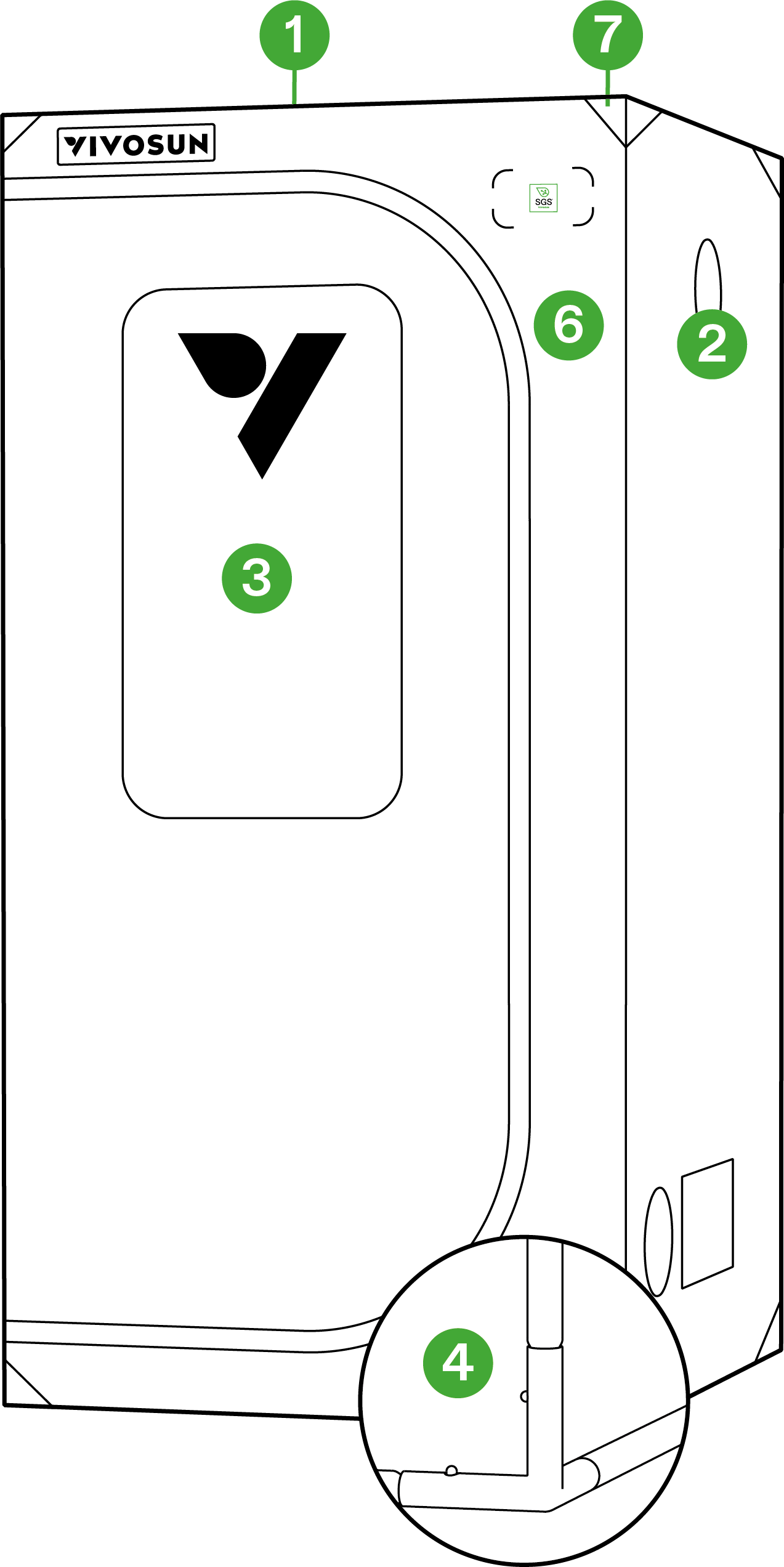

HAUPTMERKMALE
|
|
-
Lichtblockierender & hochreflektierender Zeltbeschichtung : Professionelle Zeltbeschichtung mit einer Außenschicht aus 1200D Oxford-Nylon und einer hochreflektierenden Mylar-Innenschicht.
-
Öffnungen für Luftkanäle : Mehrere verstellbare Öffnungen, passend für unterschiedliche Größen von Luftkanälen, ohne Lichtaustritt.
-
Sichtfenster : Ein großes Fenster mit optionaler Abdeckung bietet einen klaren Blick ins Zeltinnere.
-
Robuster Rahmen : Dicke Metallstangen und Verbinder sorgen für eine stabile Struktur. Hinweis : Alle Geräte müssen gleichmäßig an den Deckenstangen verteilt werden.
-
Wasserdichte Bodenschale : Die Schale hält Wasser, Erde und andere Rückstände zurück und verhindert ein Auslaufen.
-
Einzigartige Kabelöffnung : Doppelt abgedeckte Kabelöffnung für eine bequemere Verbindung mit dem externen Controller.
-
Dreieckige Verstärkungsplatte : Verstärkungsdreiecke erhöhen die Stabilität des Zeltes (nicht verfügbar für die Abmessungen VST-P224/VST-P276).
-
Stützstange : Zusätzliche Stützstangen sorgen für mehr Stabilität (nicht in den Abmessungen VST-P224/ VST-P276 erhältlich).

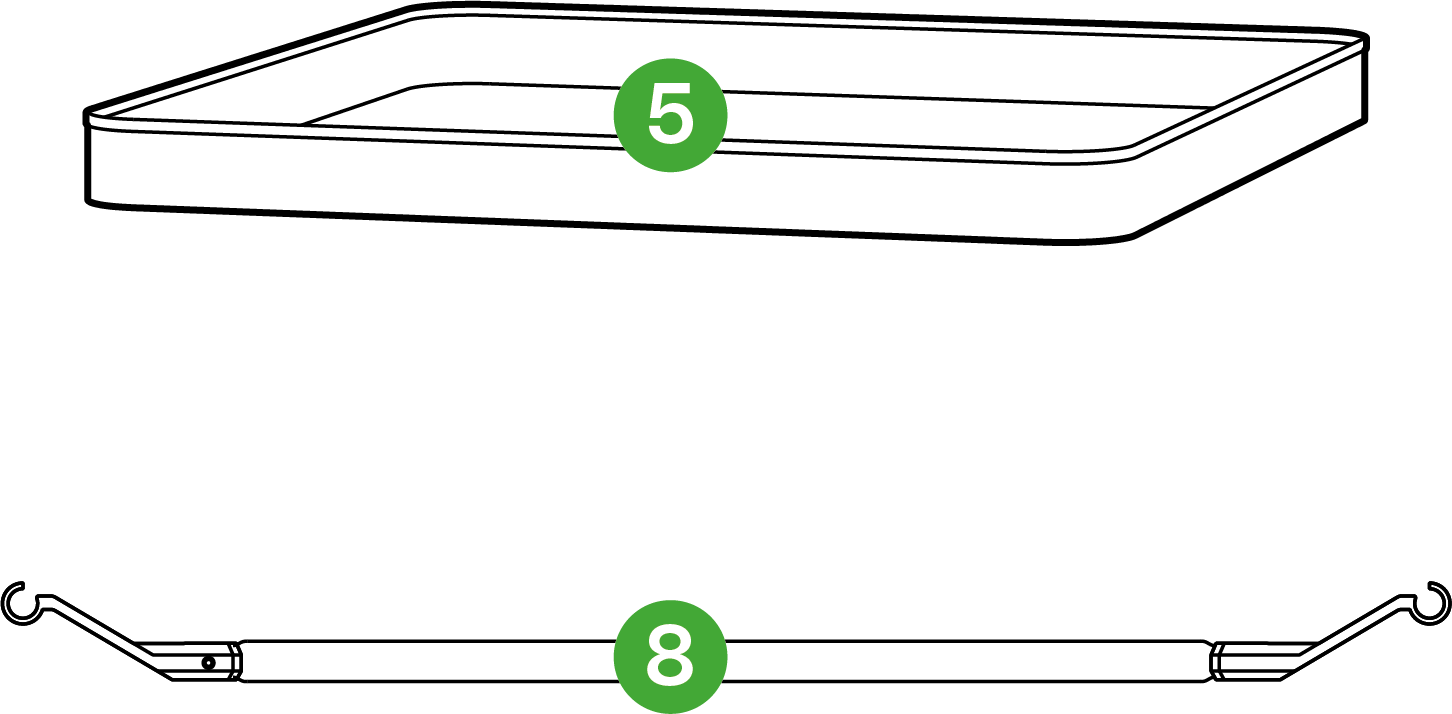

LIEFERUMFANG
VST-P224/P276
| Bild | Name | Anzahl |
|---|---|---|
|
|
1 Stk. |
|
|
1 Stk. |
|
|
2 Stk. |
|
|
8 Stk. |
Rahmenstangen & Deckenstangen
|
|
8 Stk. |
|
|
4 Stk. |
|
|
4 Stk. |
|
|
1 Stk. |
|
|
2 Stk. |
VST-P426
| Bild | Name | Anzahl |
|---|---|---|
|
|
1 Stk. |
|
|
1 Stk. |
|
|
2 Stk. |
|
|
8 Stk. |
Rahmenstangen & Deckenstangen
|
|
4 Stk. |
|
|
4 Stk. |
|
|
4 Stk. |
|
|
4 Stk. |
|
|
1 Stk. |
|
|
2 Stk. |
|
|
2 Stk. |
|
2 Stk. |
VST-P336/P448/P558
| Bild | Name | Anzahl |
|---|---|---|
|
|
1 Stk. |
|
|
1 Stk. |
|
|
2 Stk. |
|
|
8 Stk. |
Rahmenstangen & Deckenstangen
|
|
8 Stk. |
|
|
4 Stk. |
|
|
4 Stk. |
|
|
2 Stk. |
|
|
2 Stk. |
|
|
4 Stk. |
VST-P848/P105
| Bild | Name | Anzahl |
|---|---|---|
|
|
1 Stk. |
|
|
1 Stk. |
|
|
4 Stk. |
|
|
8 Stk. |
|
|
2 Stk. |
|
|
2 Stk. |
Rahmenstangen & Deckenstangen
|
|
13 Stk. |
|
|
6 Stk. |
|
|
6 Stk. |
|
|
4 Stk. |
|
|
4 Stk. |
|
|
7 Stk. |
VST-P888/P108
| Bild | Name | Anzahl |
|---|---|---|
|
|
1 Stk. |
|
|
2 Stk. |
|
|
4 Stk. |
|
|
8 Stk. |
|
|
6 Stk. |
|
|
3 Stk. |
|
|
1 Stk. |
Rahmenstangen & Deckenstangen
|
|
22 Stk. |
|
|
9 Stk. |
|
|
9 Stk. |
|
|
8 Stk. |
|
|
8 Stk. |
|
|
12 Stk. |
TECHNISCHE DATEN
| VST-P224 | VST-P276 | VST-P336 | |
|---|---|---|---|
Maße (LxBxH) |
24"x24"x48" 60x60x120cm |
32"x32"x63" 80x80x160cm |
36"x36"x72" 90x90x180cm |
Innenmaterial |
Hochreflektierendes Mylar |
||
Außenmaterial |
2000D Oxford-Gewebe |
||
Dichtung |
SBS-Reißverschlüsse mit doppelter Abdeckung |
||
Sichtfenster |
Vorderes Fenster x1 |
||
Stangendurchmesser |
22mm |
||
Tür |
Vordertür x1 |
||
Kanalöffnungen |
4"x1(10,2cmx1) 6"x3(15,2cmx3) |
4"x1(10,2cmx1) 6"x3(15,2cmx3) 8''x1(20,3cmx3) |
4"x2(10,2cmx2) 6"x2(15,2cmx2) 8''x3(20,3cmx3) |
Luftöffnungen |
Vorfilter Luftöffnungen x2 |
||
Bodenschale |
24"x24" x1 60cmx60cmx1 |
32"x32" x1 80cmx80cmx1 |
36"x36" x1 90cmx90cmx1 |

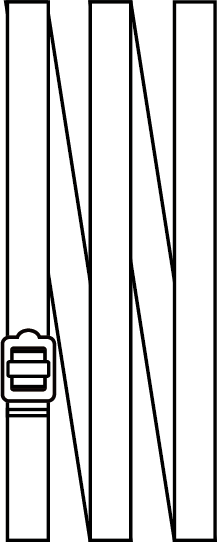

Filtergurte |
x2 |
||
Garantie |
1 Jahr |
||
Hängestange |
x3 |
x3 |
x4 |
Stützstange |
/ |
/ |
x4 |
| VST-P426 | VST-P448 | VST-P558 | |
|---|---|---|---|
Maße (LxBxH) |
48"x24"x72" 120x60x180cm |
48"x48"x80" 120x120x200cm |
60"x60"x80" 150x150x200cm |
Innenmaterial |
Hochreflektierendes Mylar |
||
Außenmaterial |
2000D Oxford-Stoff |
||
Dichtung |
SBS-Reißverschlüsse mit doppelter Abdeckung |
||
Sichtfenster |
Vorderes Fenster x1 |
||
Rohrdurchmesser |
22mm |
||
Tür |
Vordertür x1 |
Vordertür x1 Seitentür x2 |
|
Kanalöffnungen |
4"x2(10,2cmx2) 6"x4(15,2cmx4) 8''x1(20,3cmx1) |
4"x2(10,2cmx2) 8"x5(20,3cmx5) |
4"x2(10,2cmx2) 8"x4(20,3cmx4) 10''x1(25,4cmx3) |
Luftöffnungen |
Vorfilter Luftöffnungen x2 |
||
Bodenschale |
48"x24" x1 120x60cmx1 |
48"x48" x1 120x120x1cm |
60"x60" x1 150x150cmx1 |
Filtergurte |
x2 |
||
Garantie |
1 Jahr |
||
Aufhängestange |
x3 |
x4 |
x4 |
Stützstange |
x4 |
||
| VST-P848 | VST-P105 | VST-P888 | VST-P108 | |
|---|---|---|---|---|
Maße (LxBxH) |
96"x48"x80" 240x120x200cm |
120"x60"x80" 300x150x200cm |
96"x96"x80" 240x240x200cm |
120"x120"x80" 300x300x200cm |
Innenmaterial |
Hochreflektierendes Mylar |
|||
Außenmaterial |
2000D Oxford-Stoff |
|||
Dichtung |
SBS-Reißverschlüsse mit doppelter Abdeckung |
|||
Sichtfenster |
Vorderes Fenster x2 |
|||
Rohrdurchmesser |
22mm |
|||
Tür |
Vordertüren x2 Hintertüren x2 |
|||
Kanalöffnungen |
4"x2(10,2cmx2) 8"x4(20,3cmx4) 10''x2(25,4cmx2) |
4"x2(10,2cmx2) 8"x4(20,3cmx4) 10''x2(25,4cmx2) |
4"x4(10,2cmx4) 10''x8(25,4cmx8) |
4"x4(10,2cmx4) 10''x8(25,4cmx8) |
Luftöffnungen |
Vorfilter Luftöffnungen x4 |
Vorfilter Luftöffnungen x6 |
||
Bodenschale |
96"x48"x1 240x120cmx1 |
120"x60"x1 300x150cmx1 |
96"x48"x2 240x240cmx2 |
120"x60"x2 300x150cmx2 |
Filtergurte |
x4 |
|||
Garantie |
1 Jahr |
|||
Aufhängestange |
x8 |
x16 |
||
Stützstange |
x7 |
x12 |
||
INSTALLATION
VST-P224/P276/P336/P448/P558
SCHRITT 1

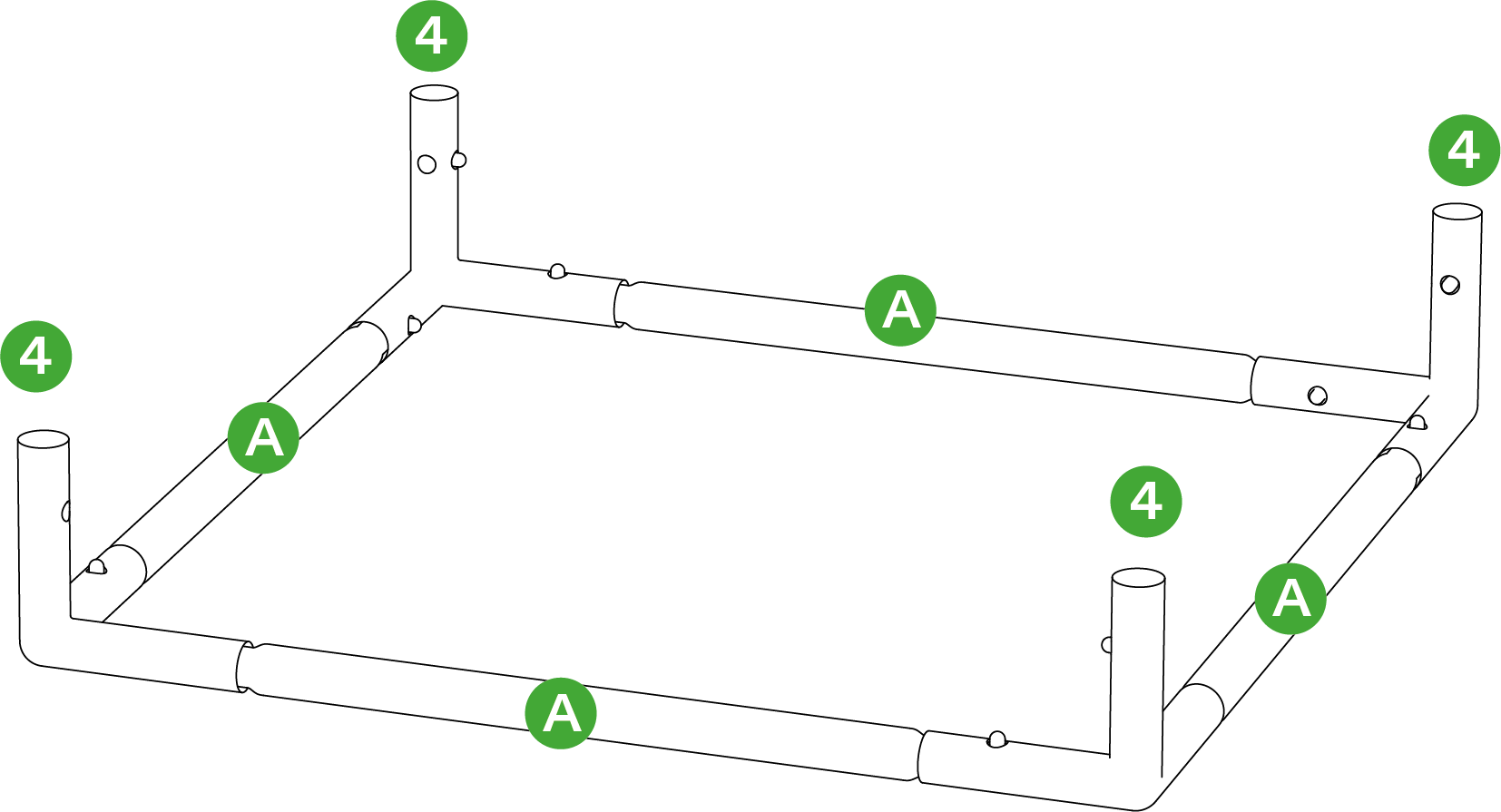

Verbinden Sie vier (A) Stangen mit vier Eckstützen (4), um das Basisgestell des Zeltes zu bilden.

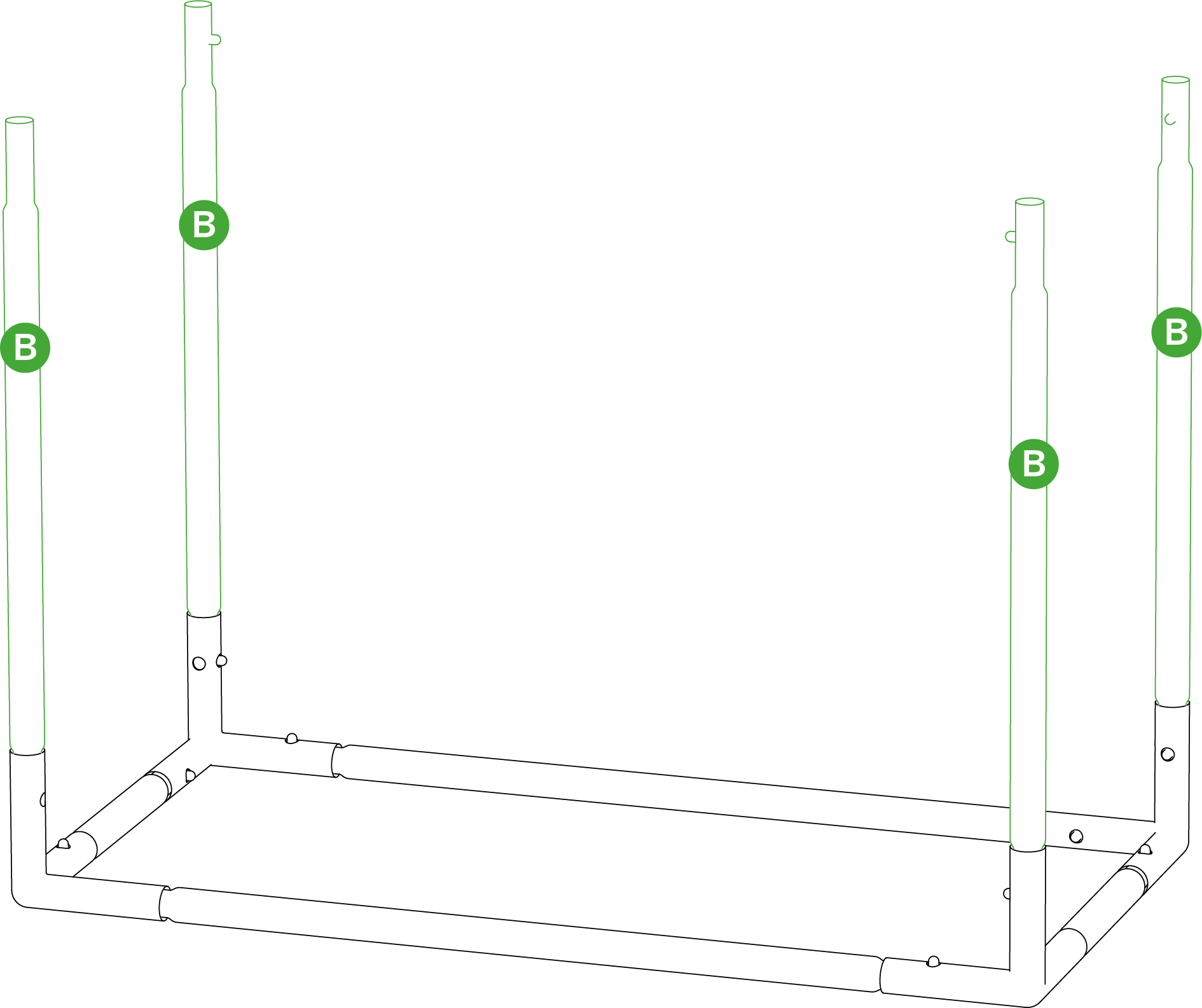

SCHRITT 2

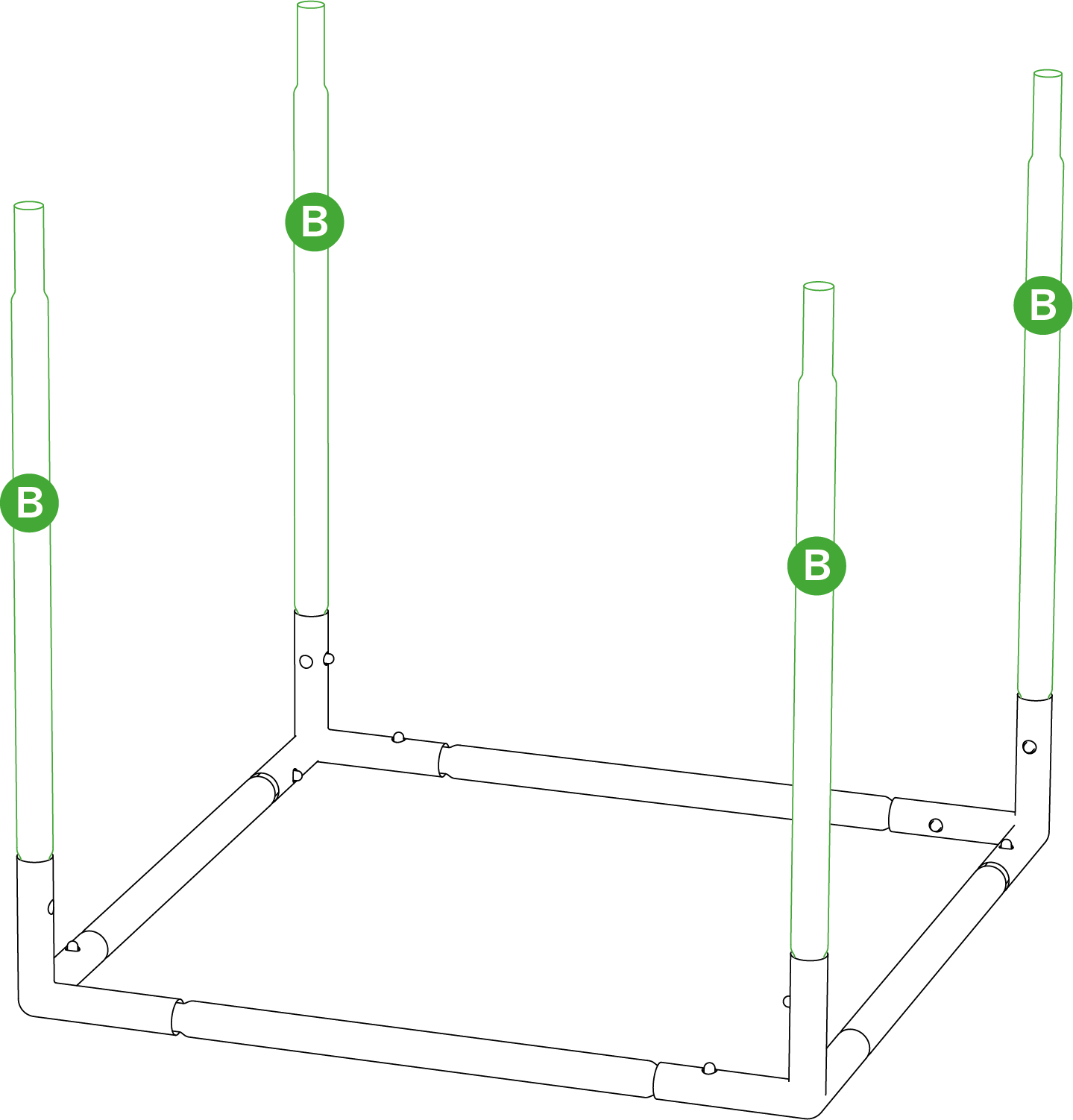

Verbinden Sie vier (B) Stangen mit den Eckstützen (4) des Zeltbodens.
SCHRITT 3

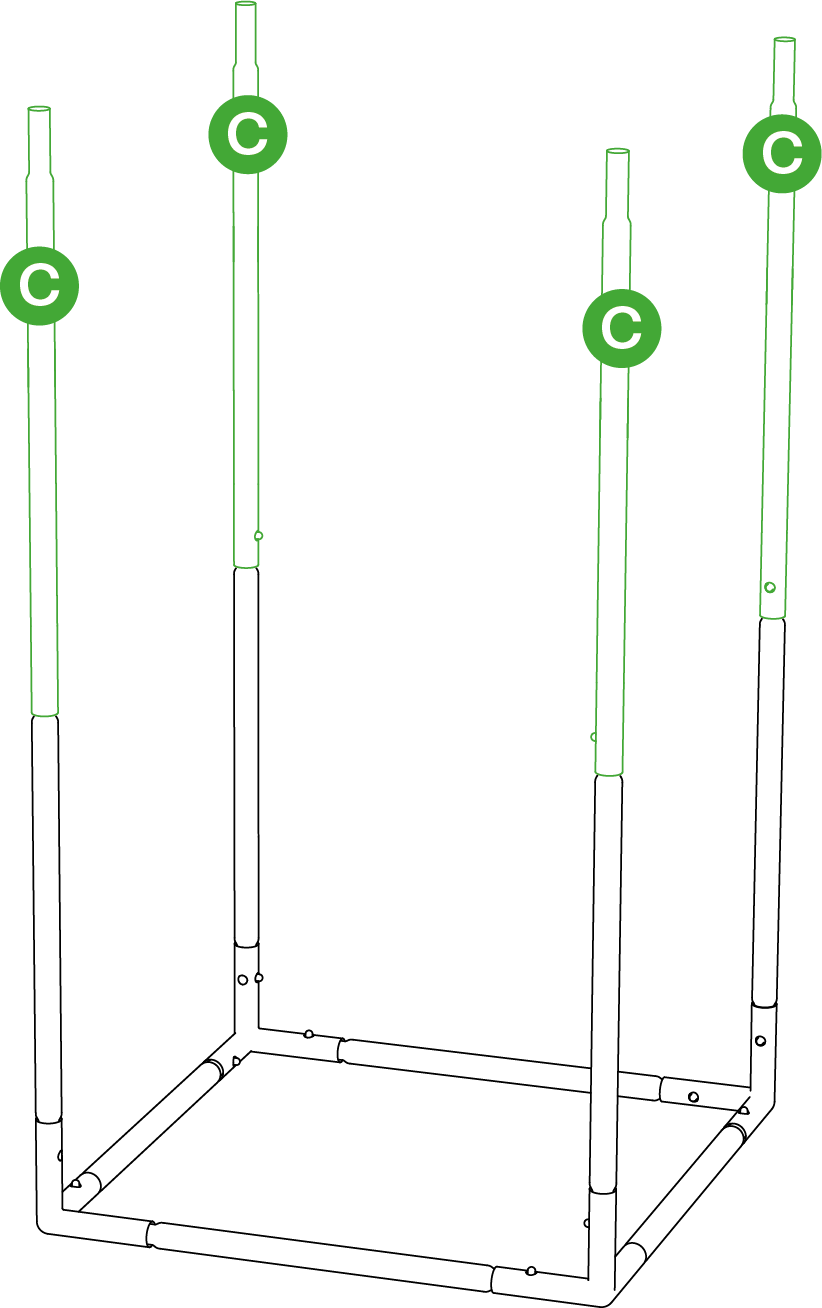

Verbinden Sie vier ( C ) Stangen mit den (B) Stangen.
SCHRITT 4

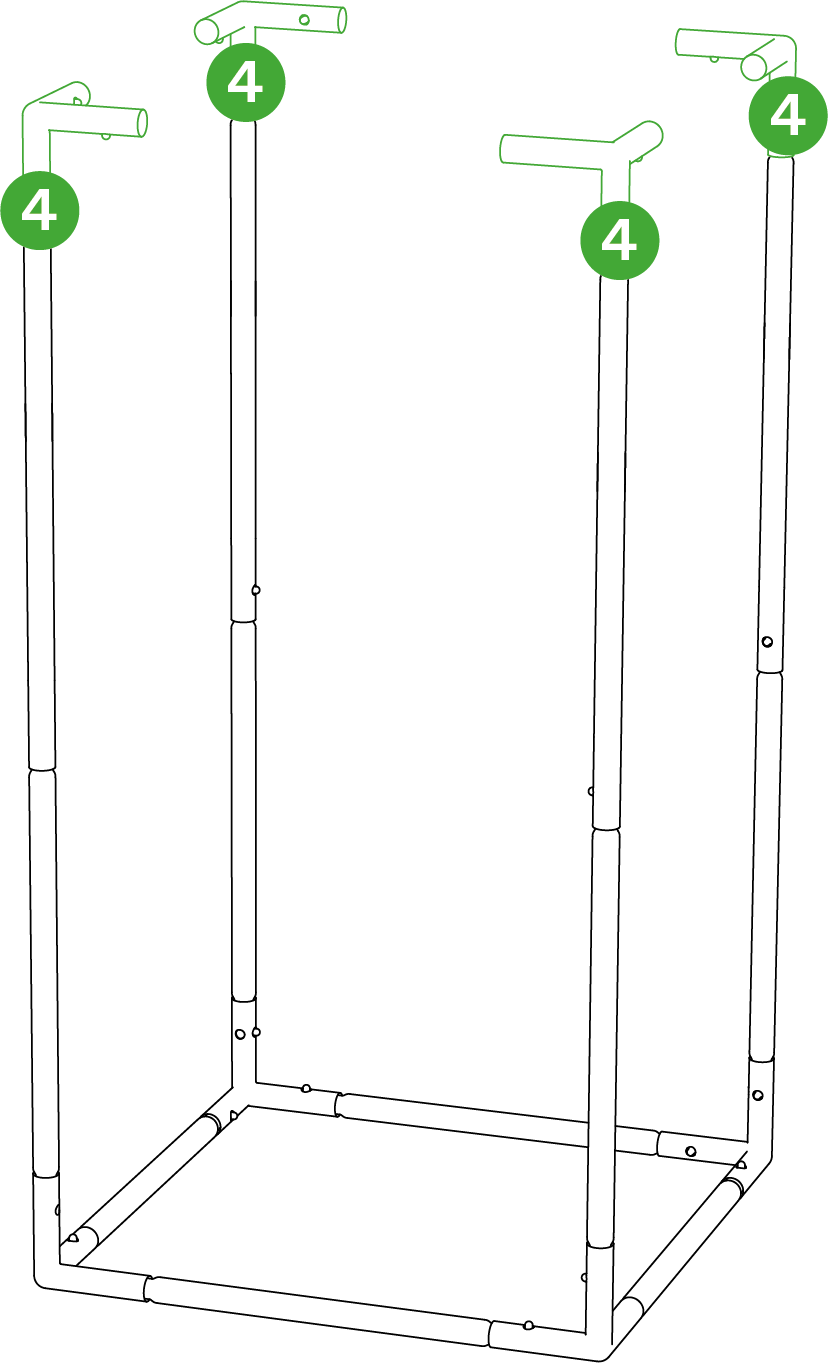

Befestigen Sie die anderen vier Eckstützen (4) an den ( C ) Stangen, wie dargestellt.

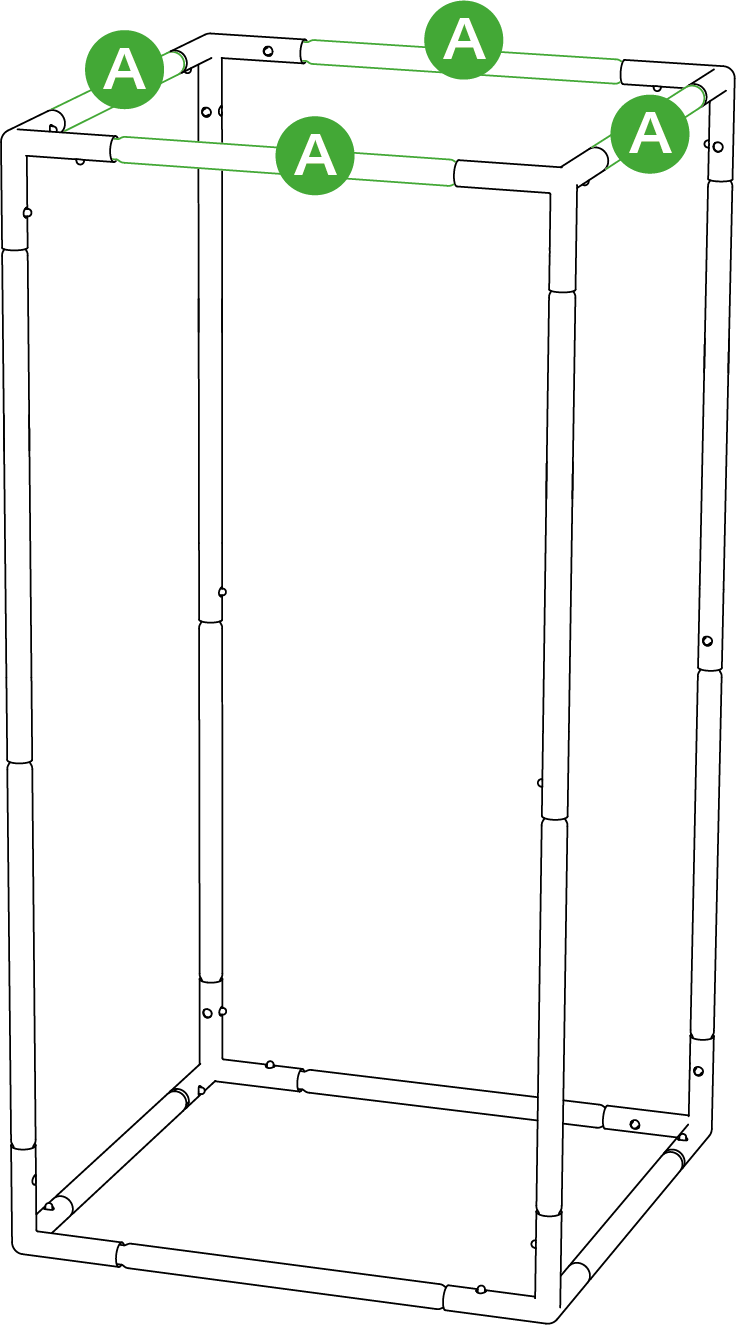

SCHRITT 5
Verbinden Sie die anderen vier (A) Stangen mit den Eckstützen (4), um den oberen Rahmen des Zeltes zu bilden.
SCHRITT 6

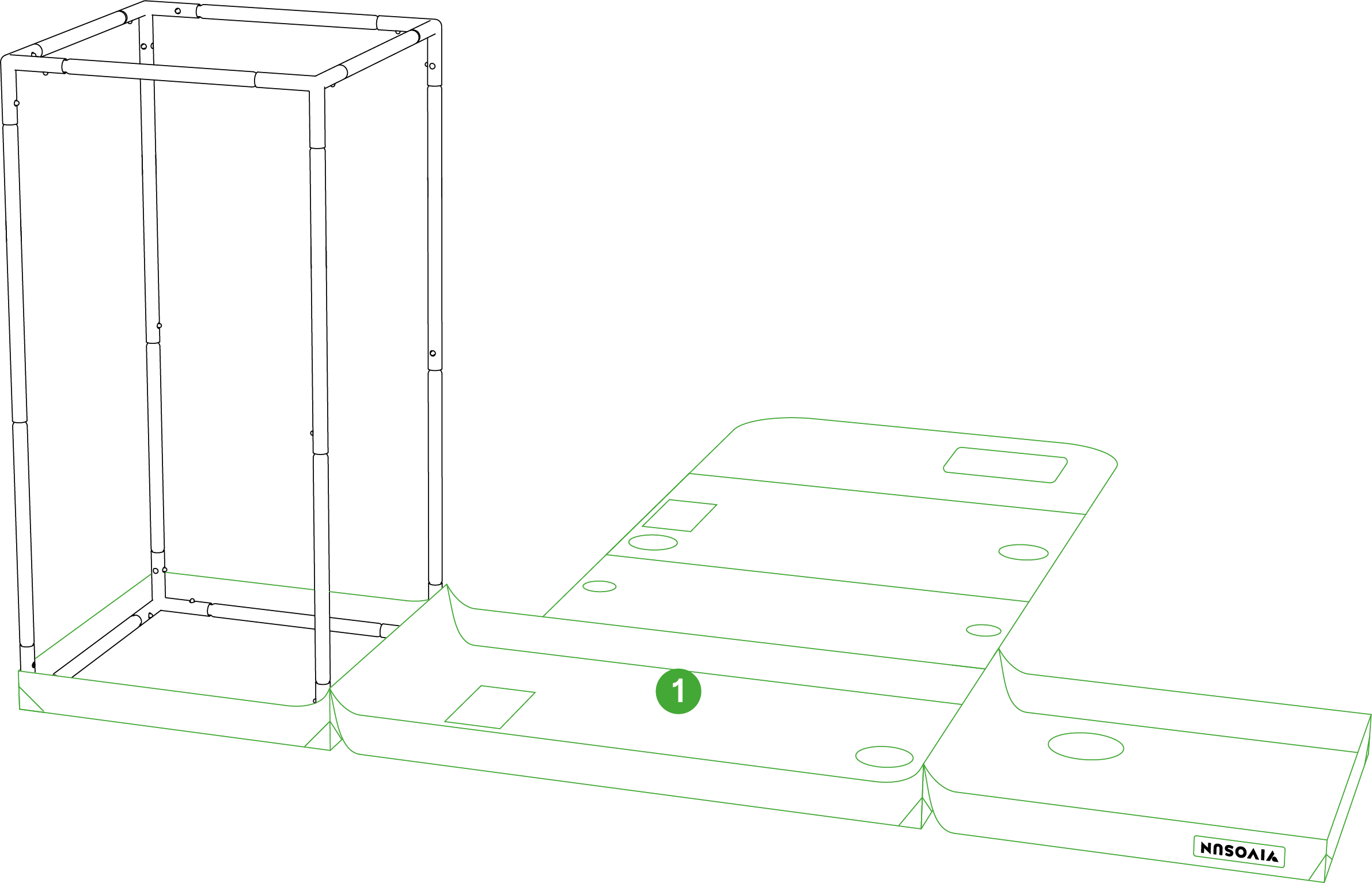

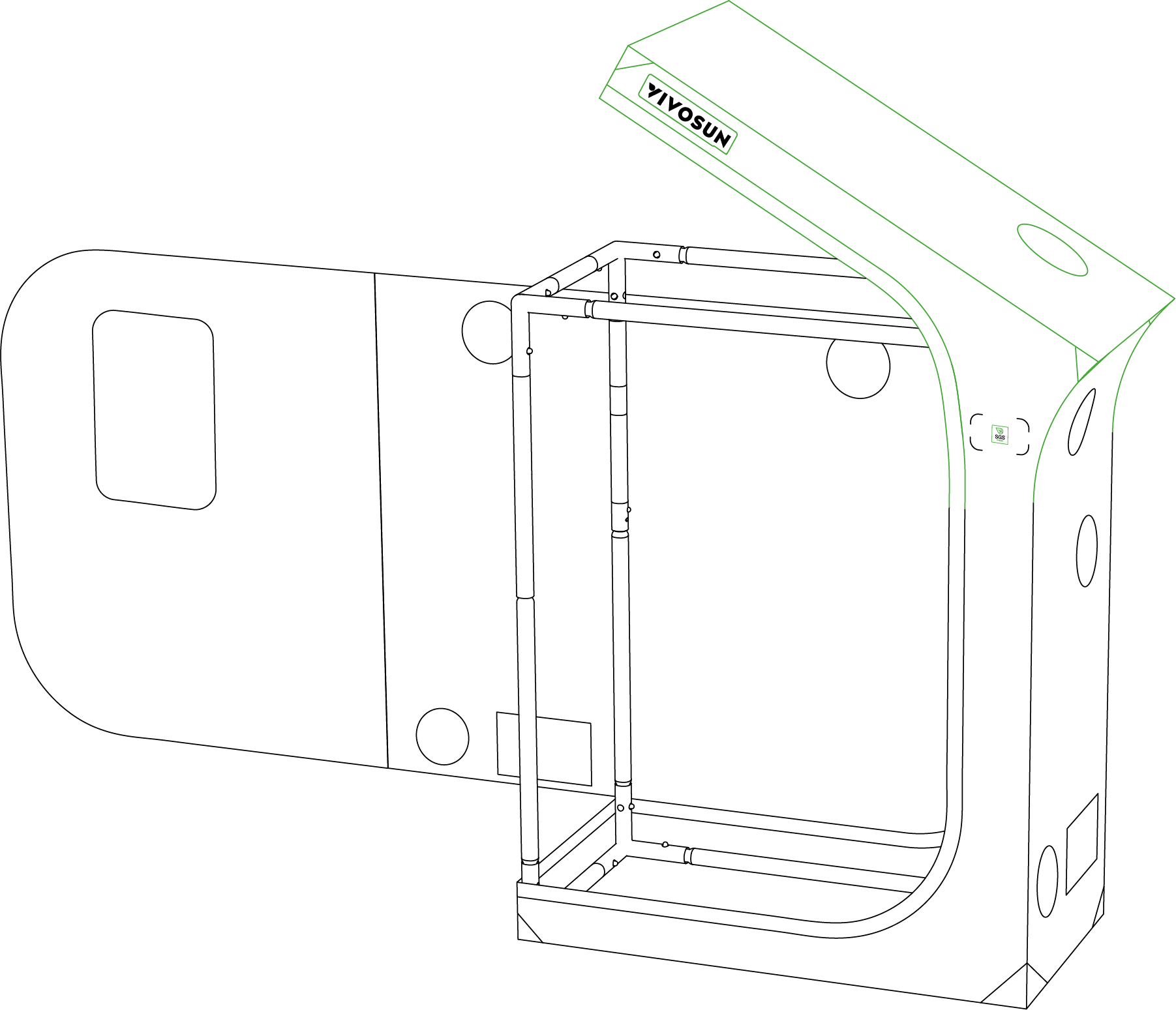

Öffnen Sie den Reißverschluss und falten Sie die Zelthülle (1) auseinander. Platzieren Sie das Basisgestell im unteren Bereich der Zelthülle.
SCHRITT 7
Ziehen Sie das Zeltdach hoch und bedecken Sie die Oberseite des Gestells.

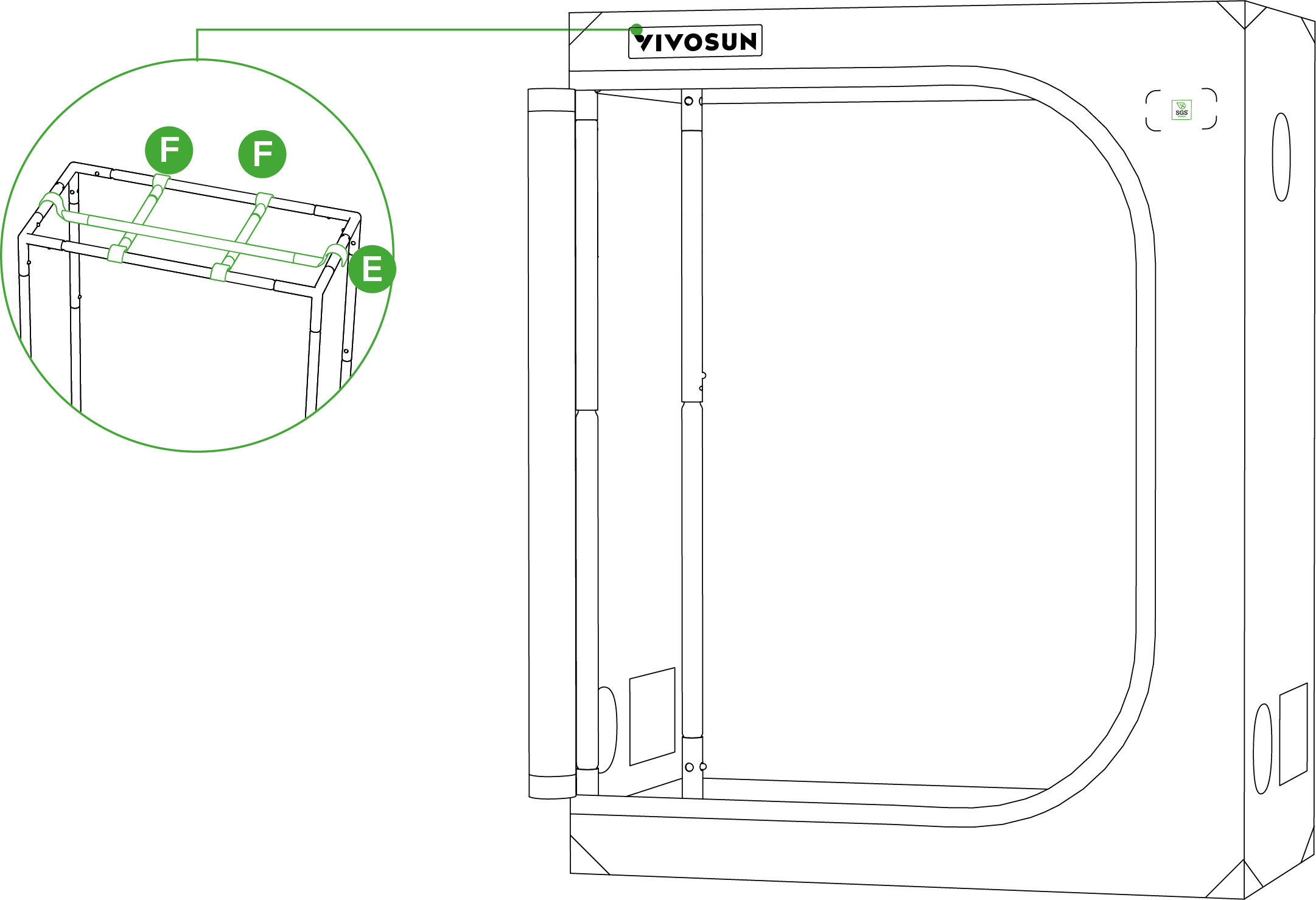

SCHRITT 8
Platzieren Sie die Deckenstangen (E, F) auf dem oberen Gestell für das Aufhängen von Geräten wie Lichtern und Belüftung. Für das VST-P336/P448/P558, verwenden Sie zwei (F) Deckenstangen und zwei (E) Deckenstangen.

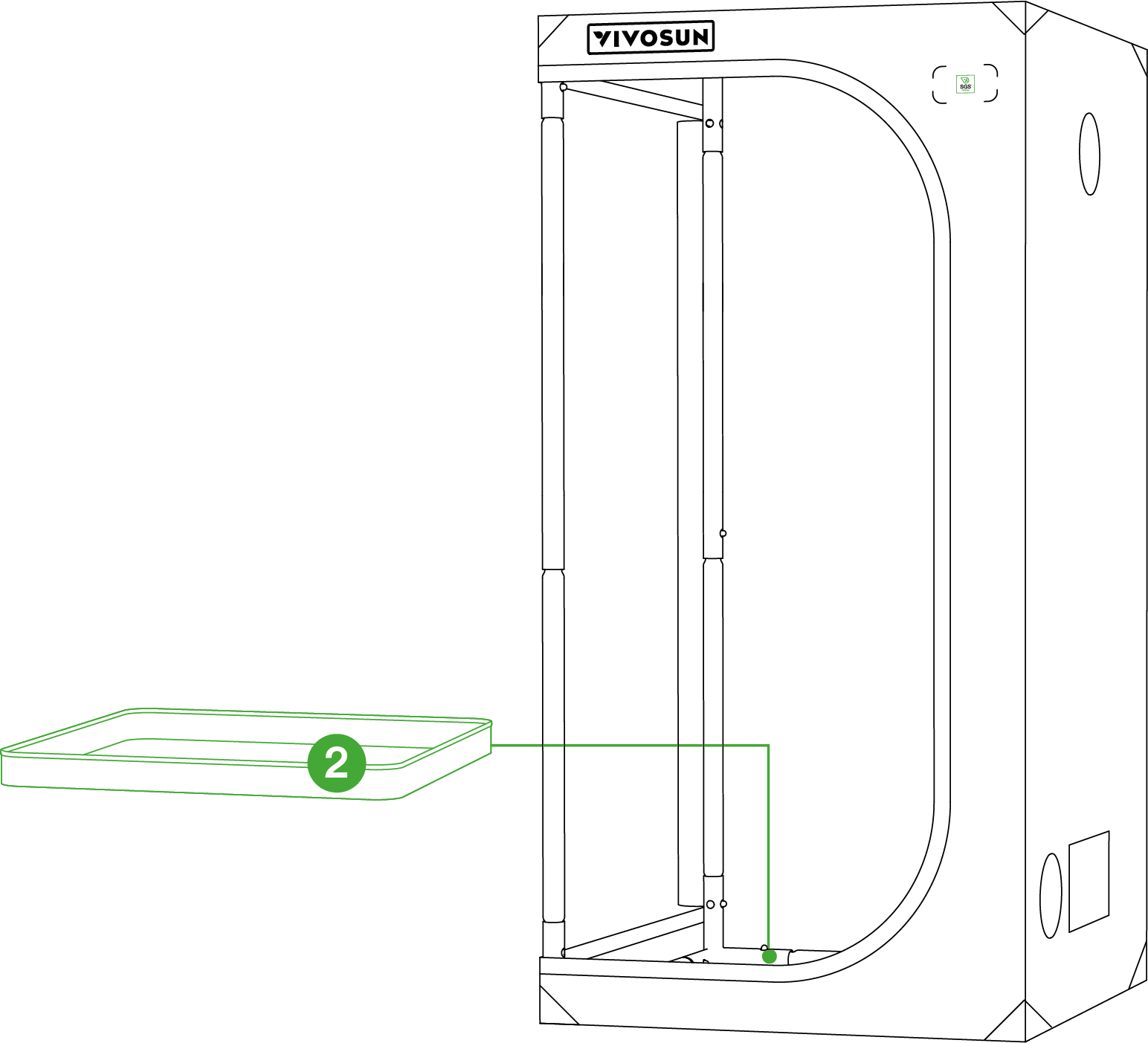

SCHRITT 9

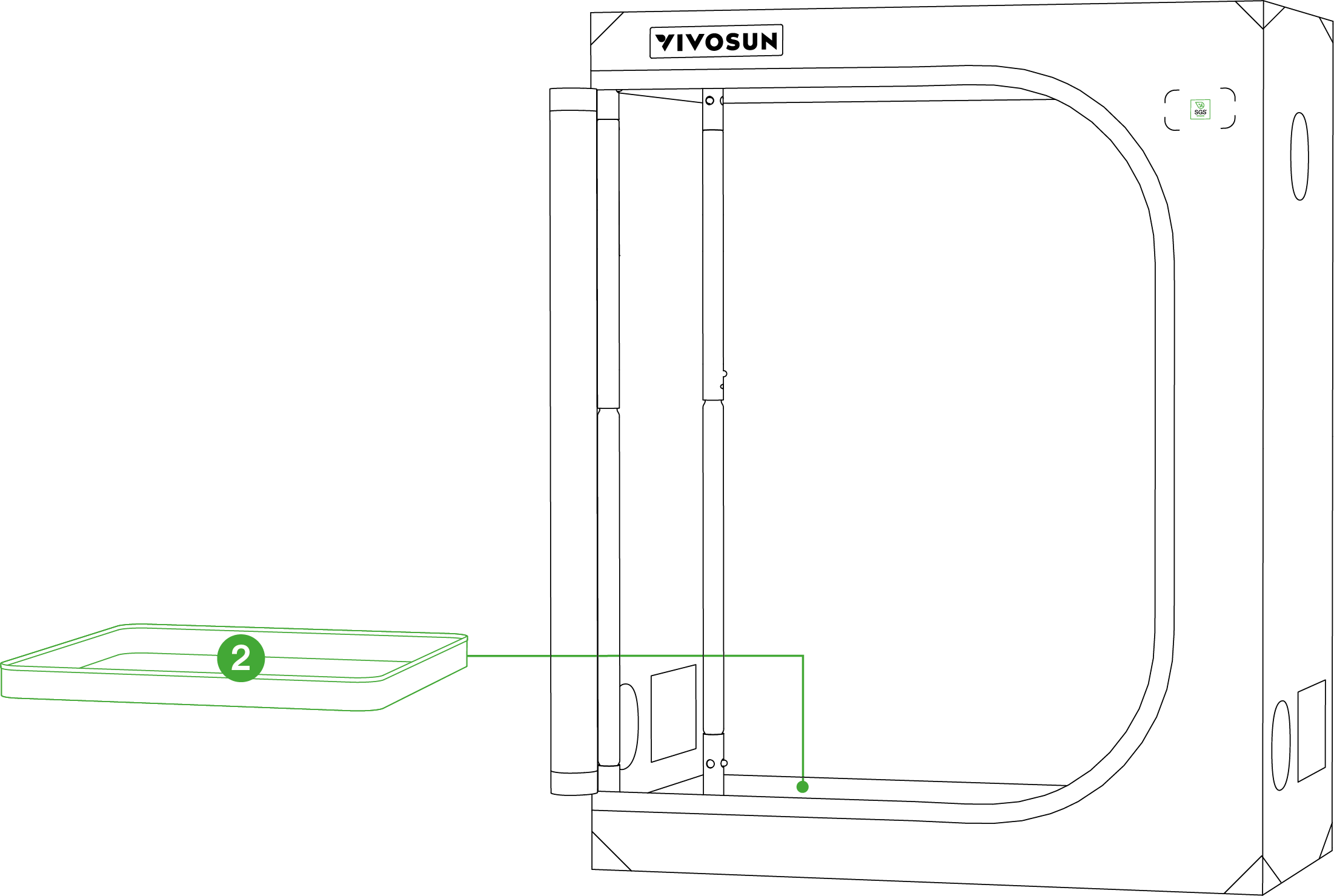

Setzen Sie die Bodenschale (2) in das Zelt ein.
SCHRITT 10

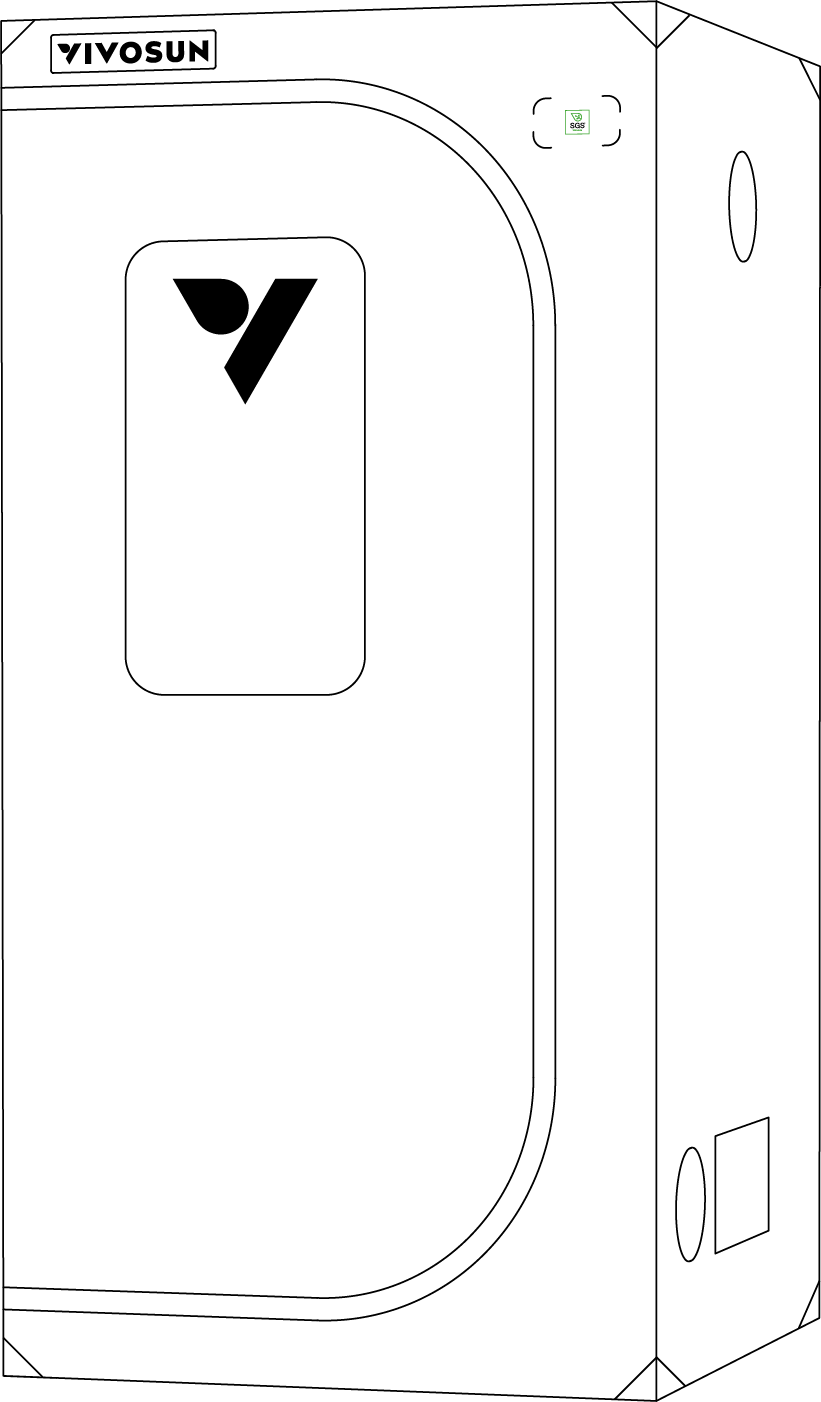

Ziehen Sie die Reißverschlüsse zu, um die Zeltwände und die Tür zu schließen. Achten Sie darauf, dass die Zelthülle an den Ecken gut auf dem Gestell sitzt. Das VST-P448/P558 hat zusätzliche Seitentüren.
|
|
SCHRITT 11

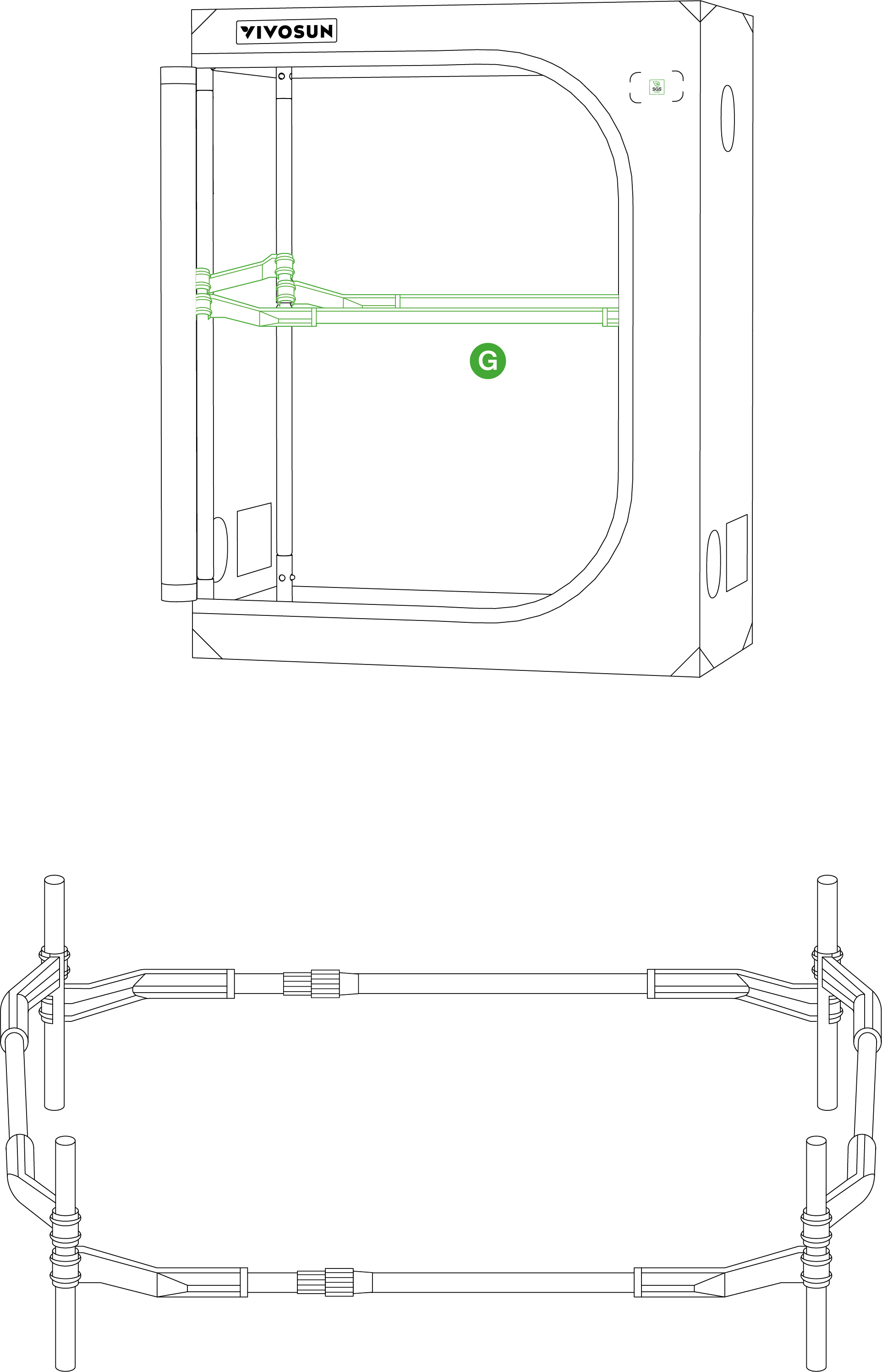

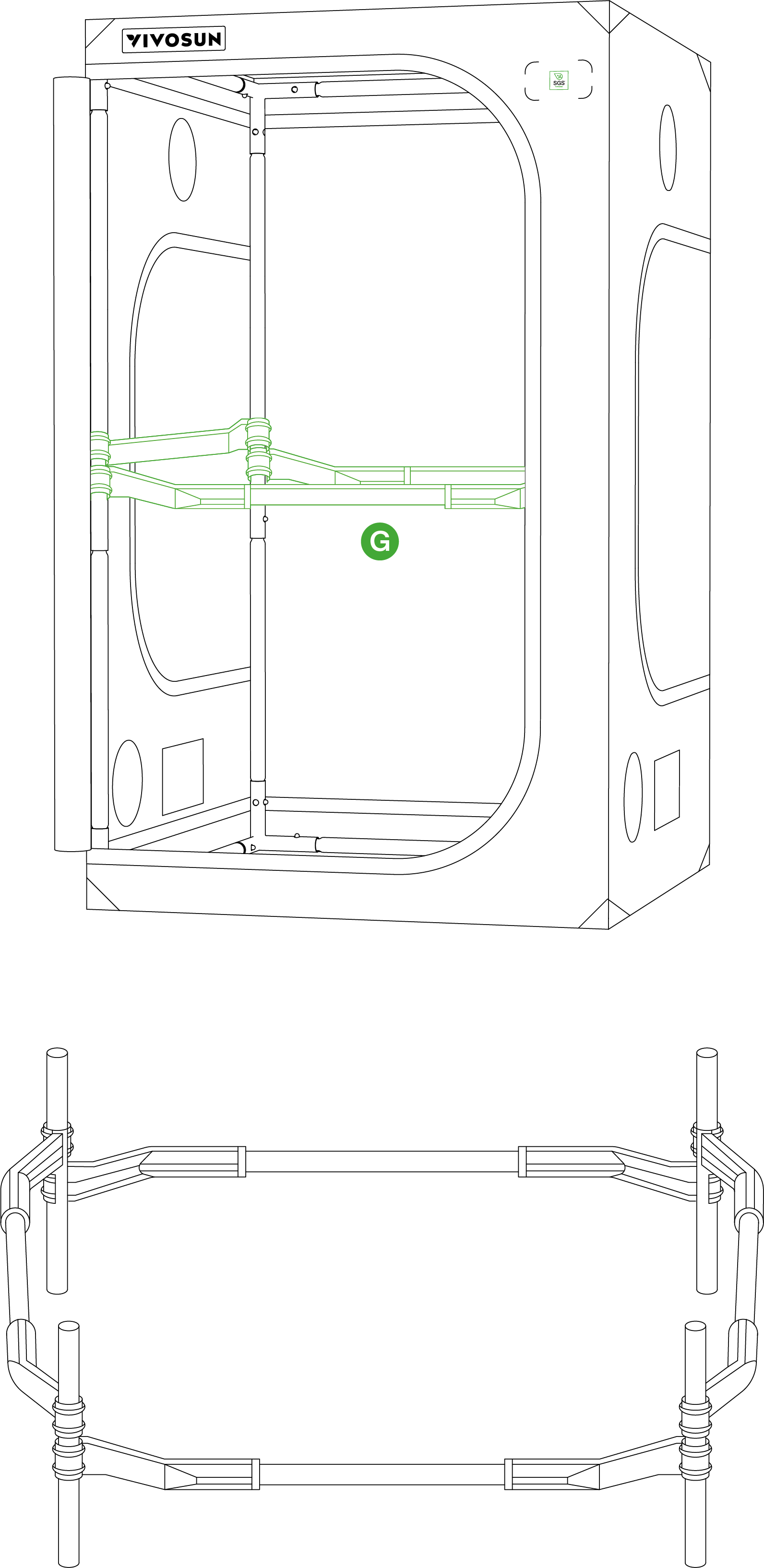

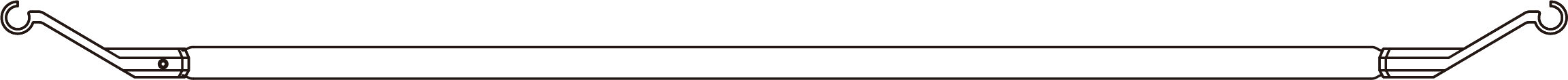

Installieren Sie die horizontalen Stützstangen (G) gemäß Ihren spezifischen Anforderungen.
Hinweis: Produkt 224/276 enthält diese Stützstangen (G) nicht.
VST-P426
SCHRITT 1

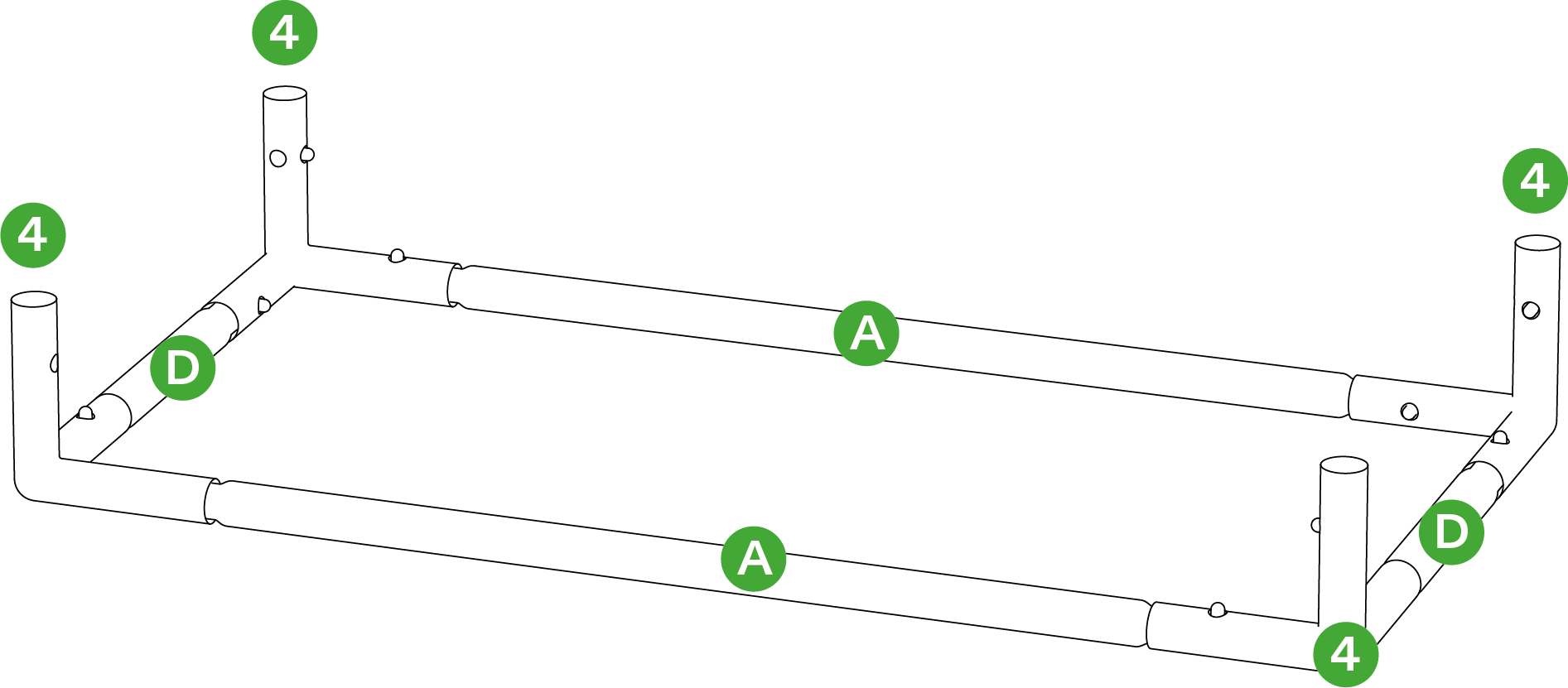

Verbinden Sie zwei (A) Stangen und zwei (D) Stangen mit vier Eckstützen (4), um das Basisgestell des Zeltes zu bilden.
SCHRITT 2
Verbinden Sie vier (B) Stangen mit den Eckstützen (4) des Zeltbodens.
SCHRITT 3

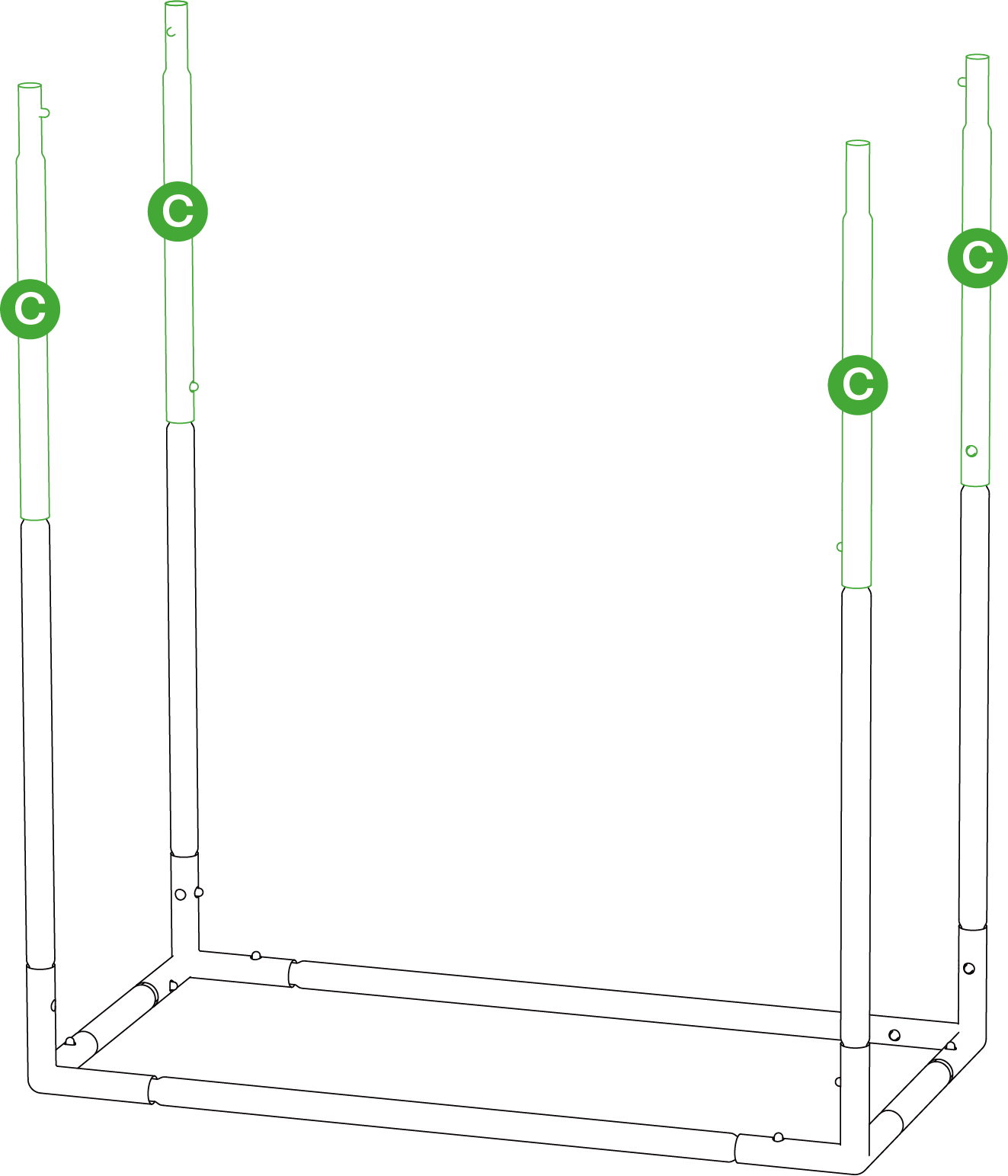

Verbinden Sie vier ( C ) Stangen mit den (B) Stangen .
SCHRITT 4

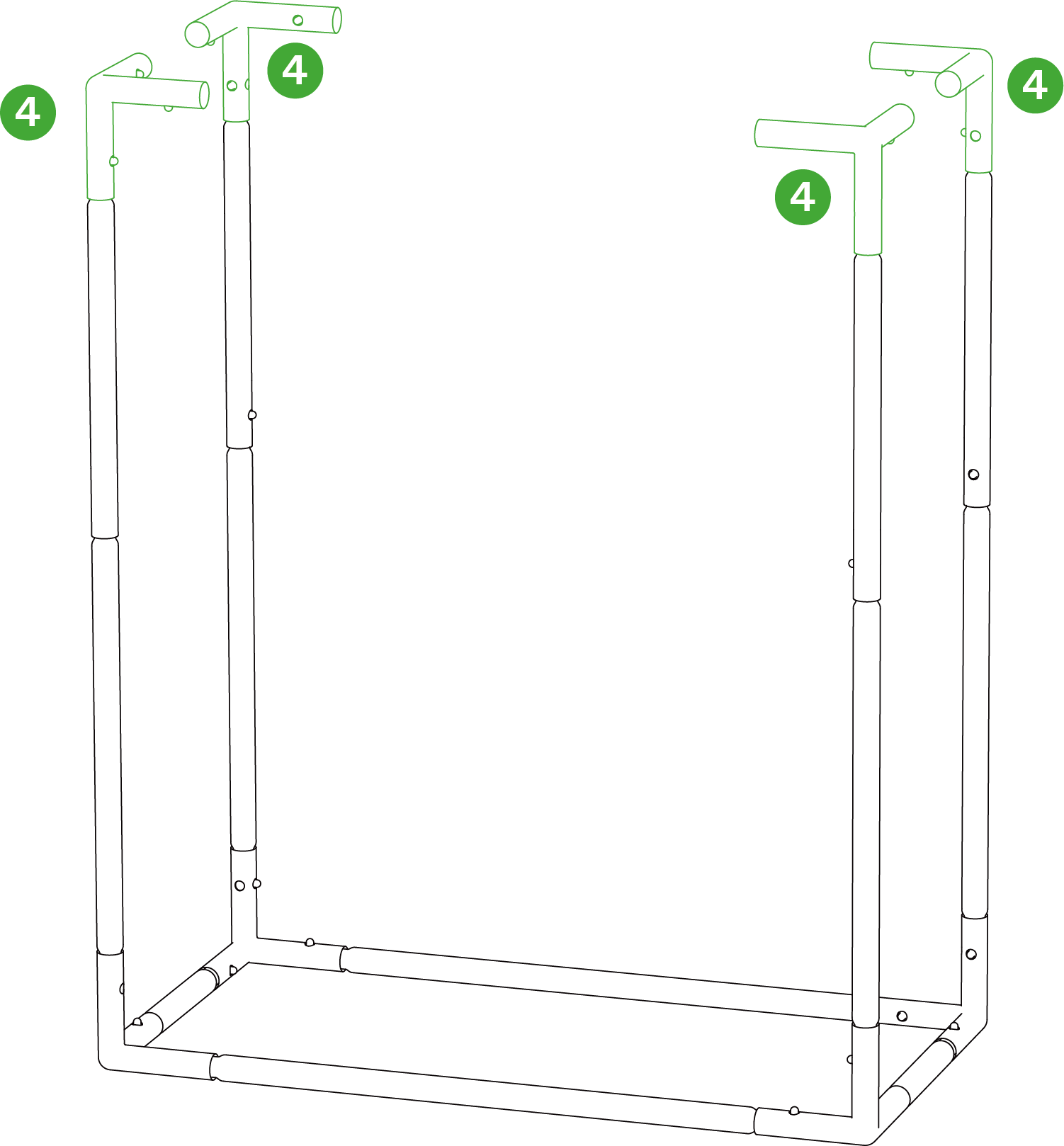

Befestigen Sie die anderen vier Eckstützen (4) an den ( C ) Stangen, wie gezeigt.
SCHRITT 5

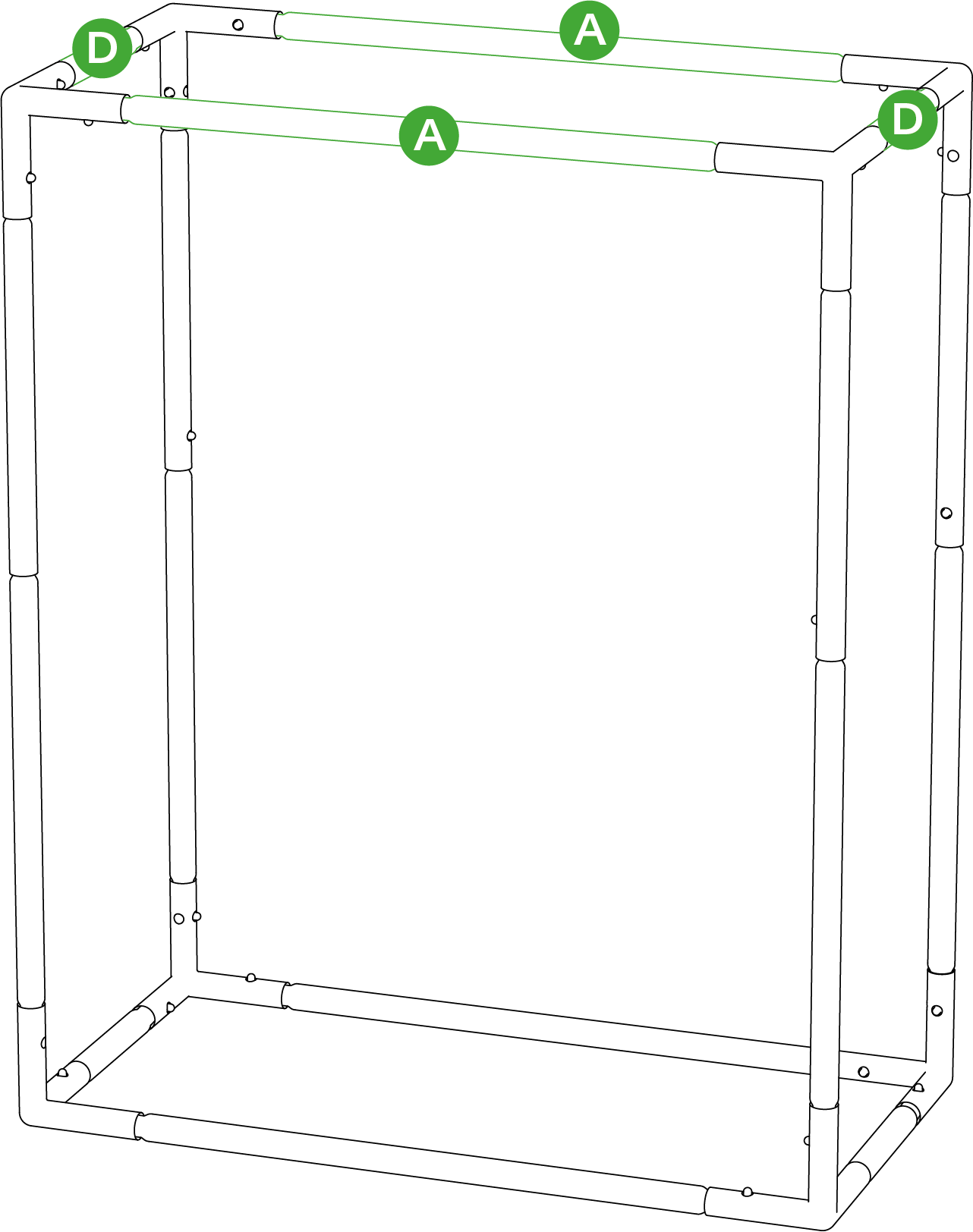

Verbinden Sie zwei (A) Stangen und zwei (D) Stangen mit den Eckstützen (4), um den oberen Rahmen des Zeltes zu bilden.
SCHRITT 6
Öffnen Sie den Reißverschluss und falten Sie die Zeltschicht (1) auseinander. Platzieren Sie das Basisgestell im unteren Bereich der Zeltschicht.
SCHRITT 7
Ziehen Sie das Zeltdach hoch und bedecken Sie die Oberseite des Gestells.
SCHRITT 8
Setzen Sie die Deckenstangen (E, F) auf den oberen Rahmen für das Aufhängen von Geräten wie Lichtern und Belüftung.
SCHRITT 9
Setzen Sie die Bodentablett (2) in das Zelt ein.
SCHRITT 10
Ziehen Sie die Reißverschlüsse zu, um die Zeltwände und die Tür zu schließen. Achten Sie darauf, dass die Zelthülle an den Ecken gut auf dem Rahmen sitzt.
SCHRITT 11
Installieren Sie die horizontalen Stützstangen (G) gemäß Ihren spezifischen Anforderungen.
VST-P848/P105
SCHRITT 1

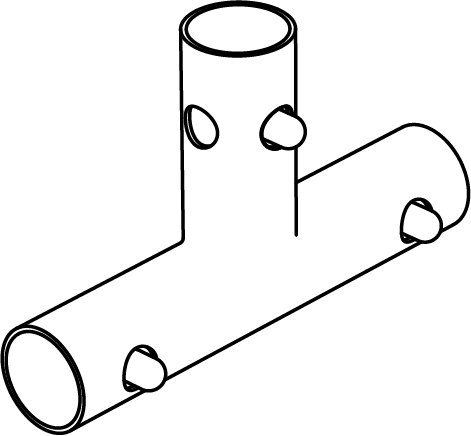

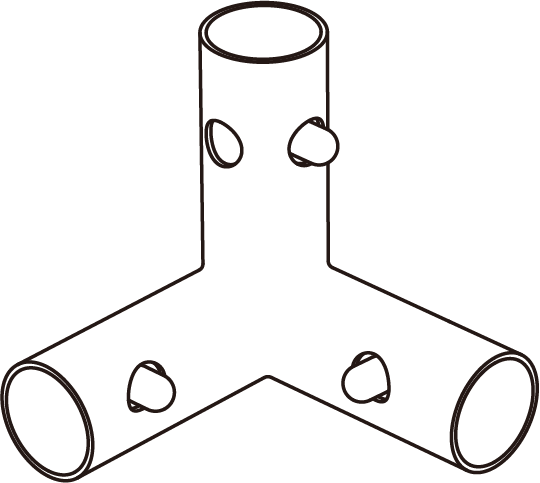

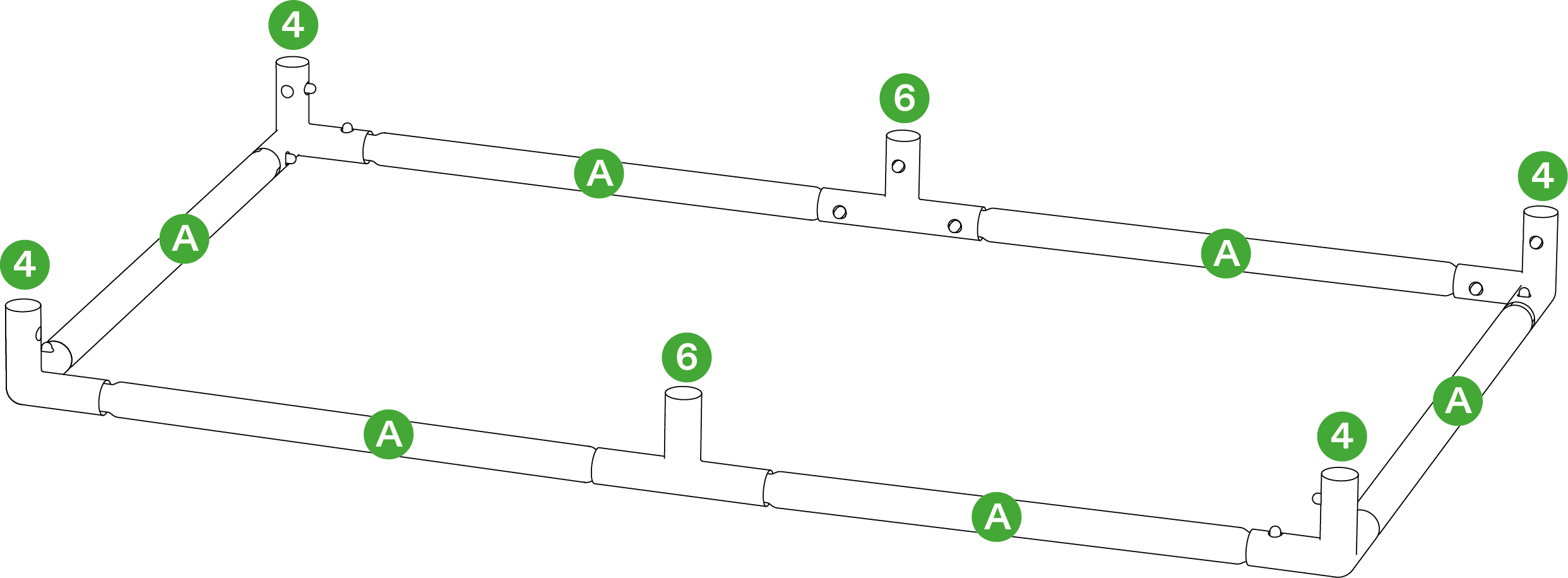

Verbinden Sie sechs (A) Stangen mit vier Eckstützen (4) und zwei Dreiweg-Verbindern (6), wie gezeigt, um das Basisgestell des Zeltes zu bilden.
SCHRITT 2

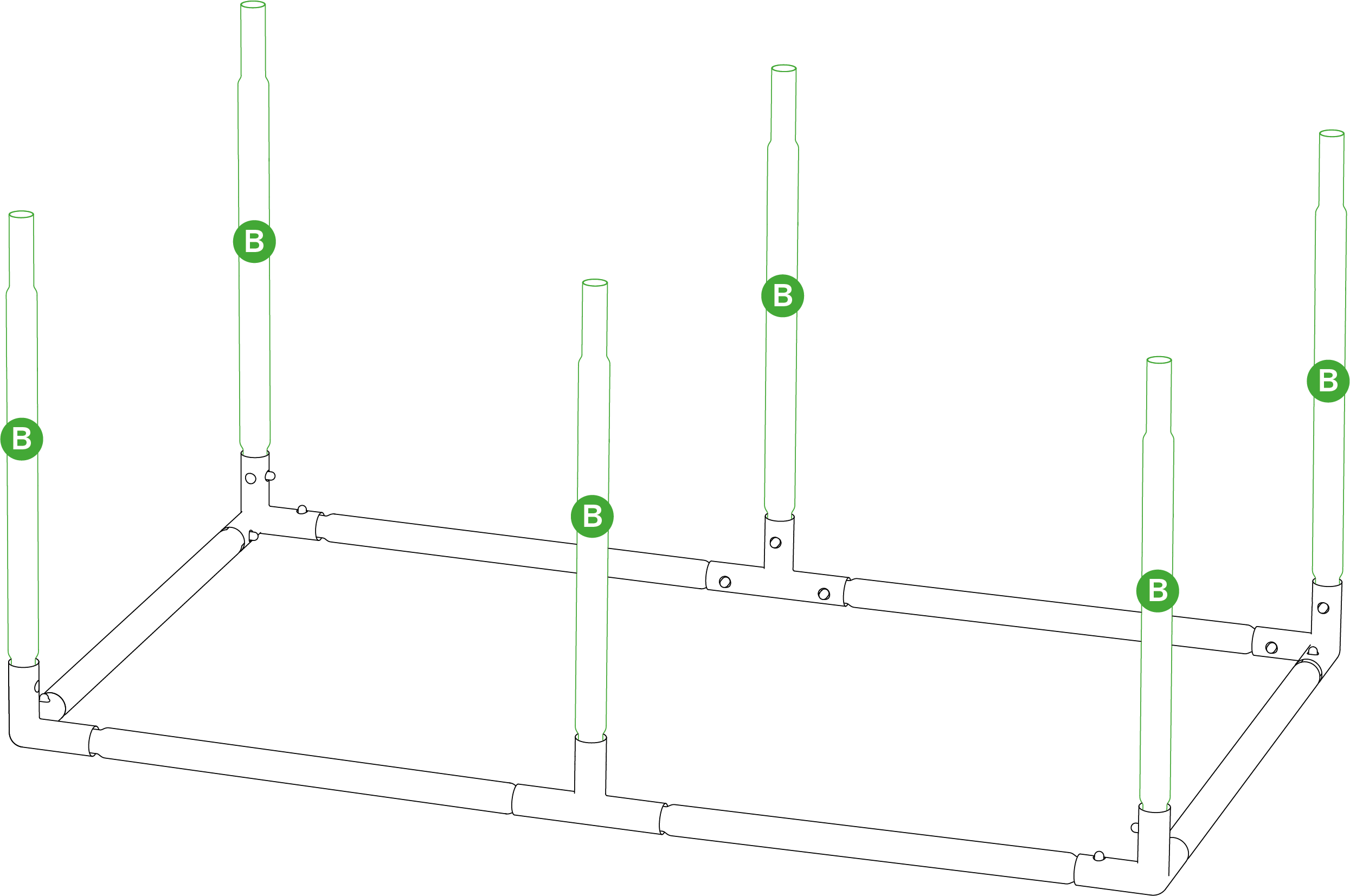

Verbinden Sie sechs (B) Stangen mit den Eckstützen (4) und den Dreiweg-Verbindern (6) der Zeltbasis.
SCHRITT 3
Verbinden Sie sechs ( C ) Stangen mit den (B) Stangen .

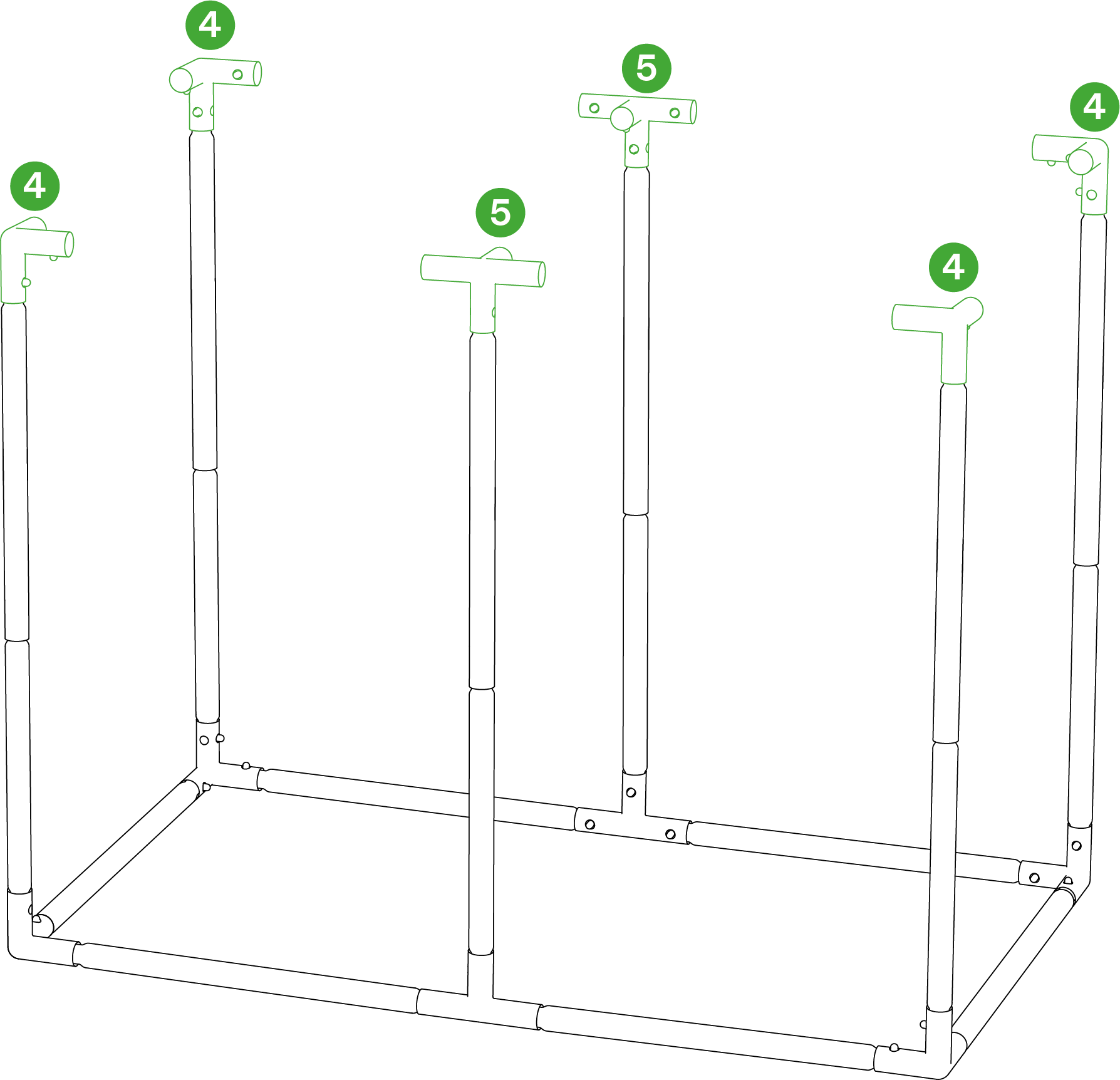

SCHRITT 4

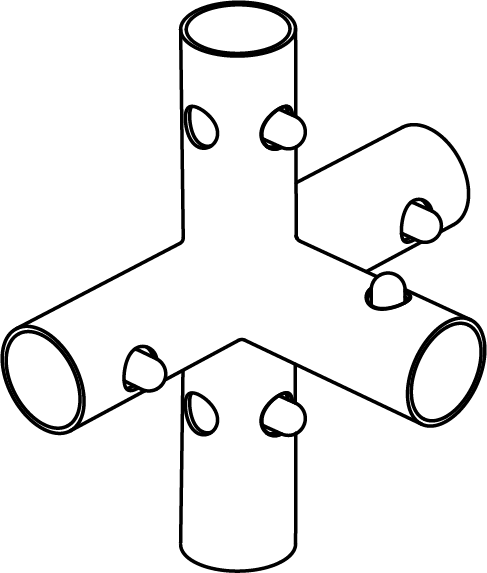

Befestigen Sie die anderen vier Eckstützen (4) und zwei Vierweg-Verbinder (5) an den ( C ) Stangen, wie dargestellt.
SCHRITT 5

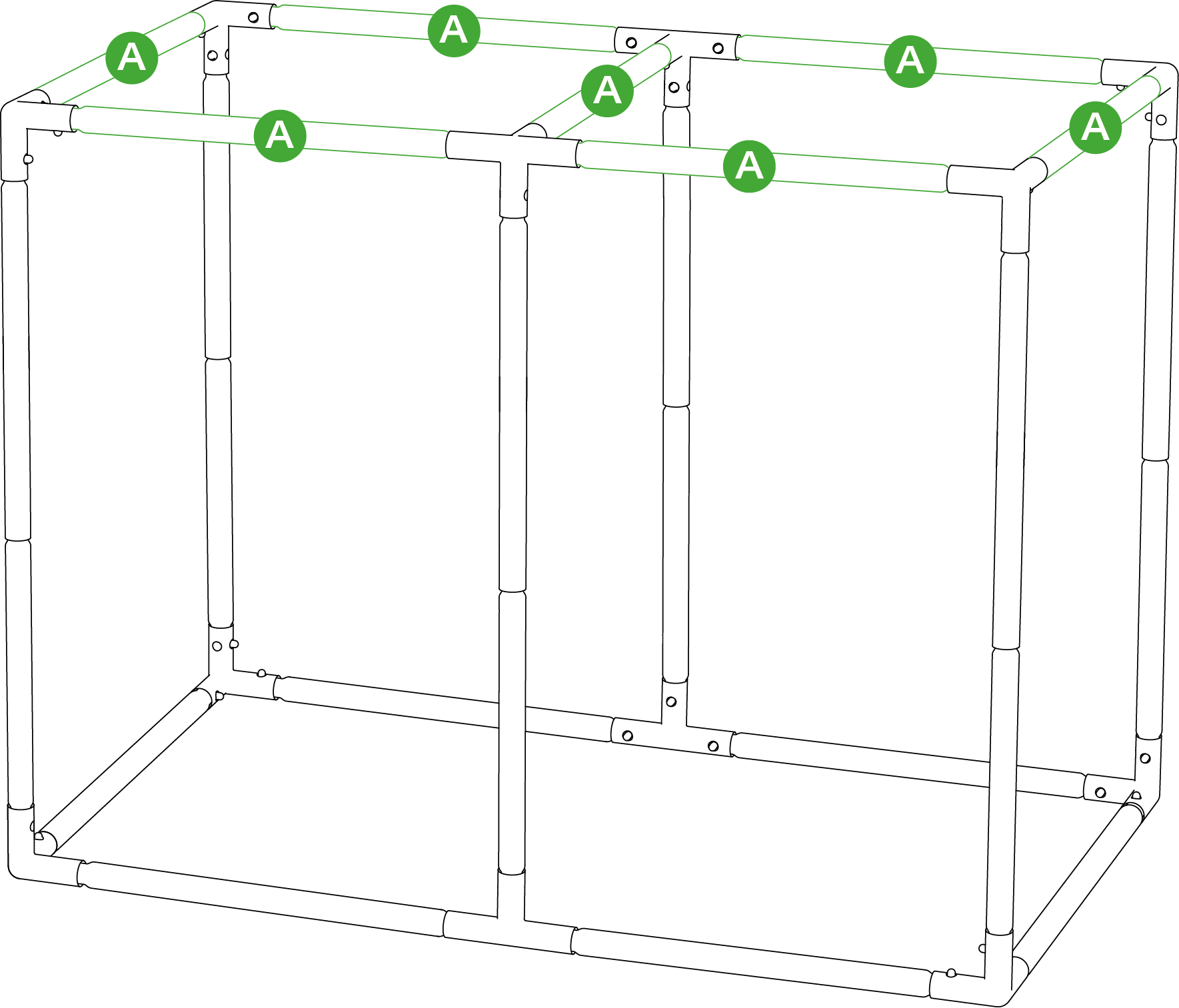

Verbinden Sie die anderen sieben (A) Stangen mit den Eckstützen (4) und den Vierweg-Kopplungen (5), um den oberen Rahmen des Zeltes zu bilden

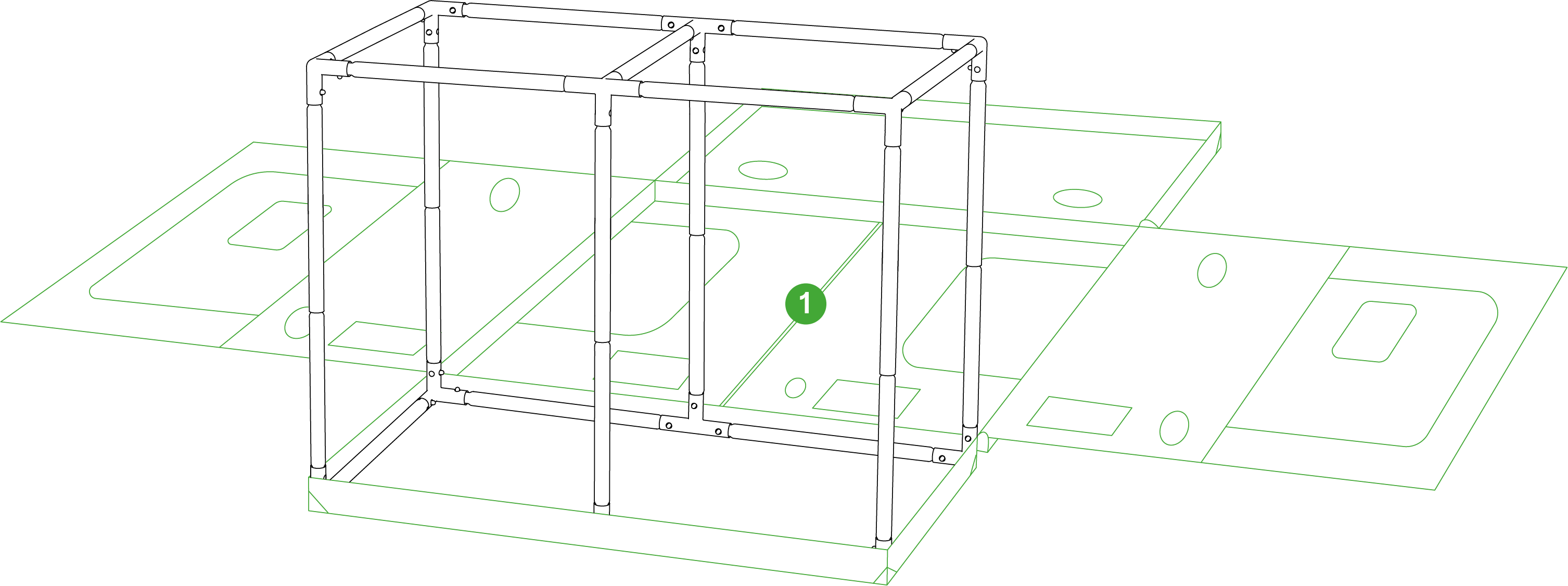

SCHRITT 6
Öffnen Sie den Reißverschluss und falten Sie die Zelthülle (1) auseinander. Platzieren Sie das Basisgestell im unteren Bereich der Zeltschicht.
SCHRITT 7
Ziehen Sie das Zeltdach hoch und bedecken Sie die Oberseite des Gestells.
SCHRITT 8
Setzen Sie die Deckenstangen (E, F) auf den oberen Rahmen, wie dargestellt, für das Aufhängen von Geräten.

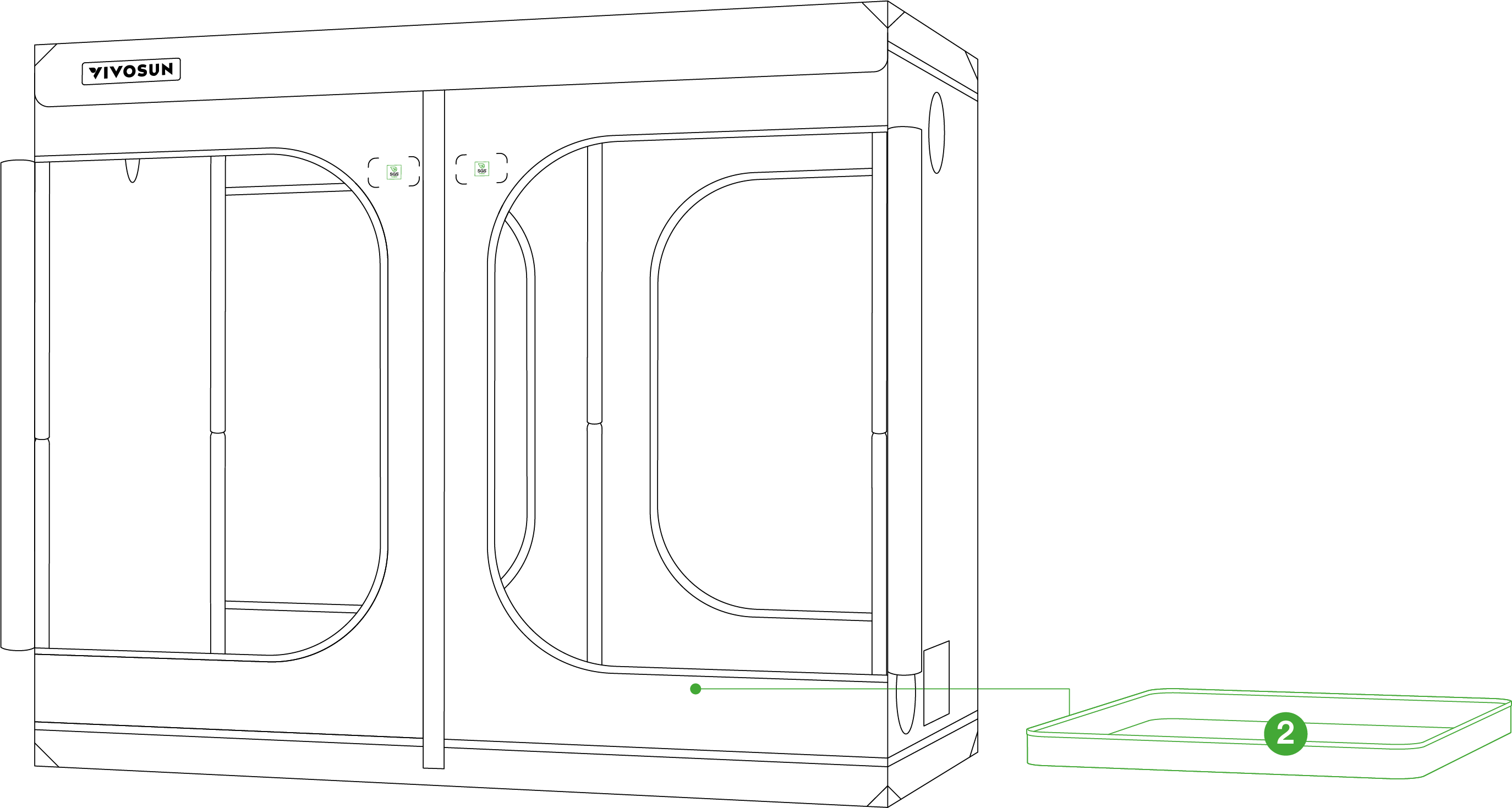

SCHRITT 9
Setzen Sie die Bodenschale (2) in das Zelt ein.
SCHRITT 10

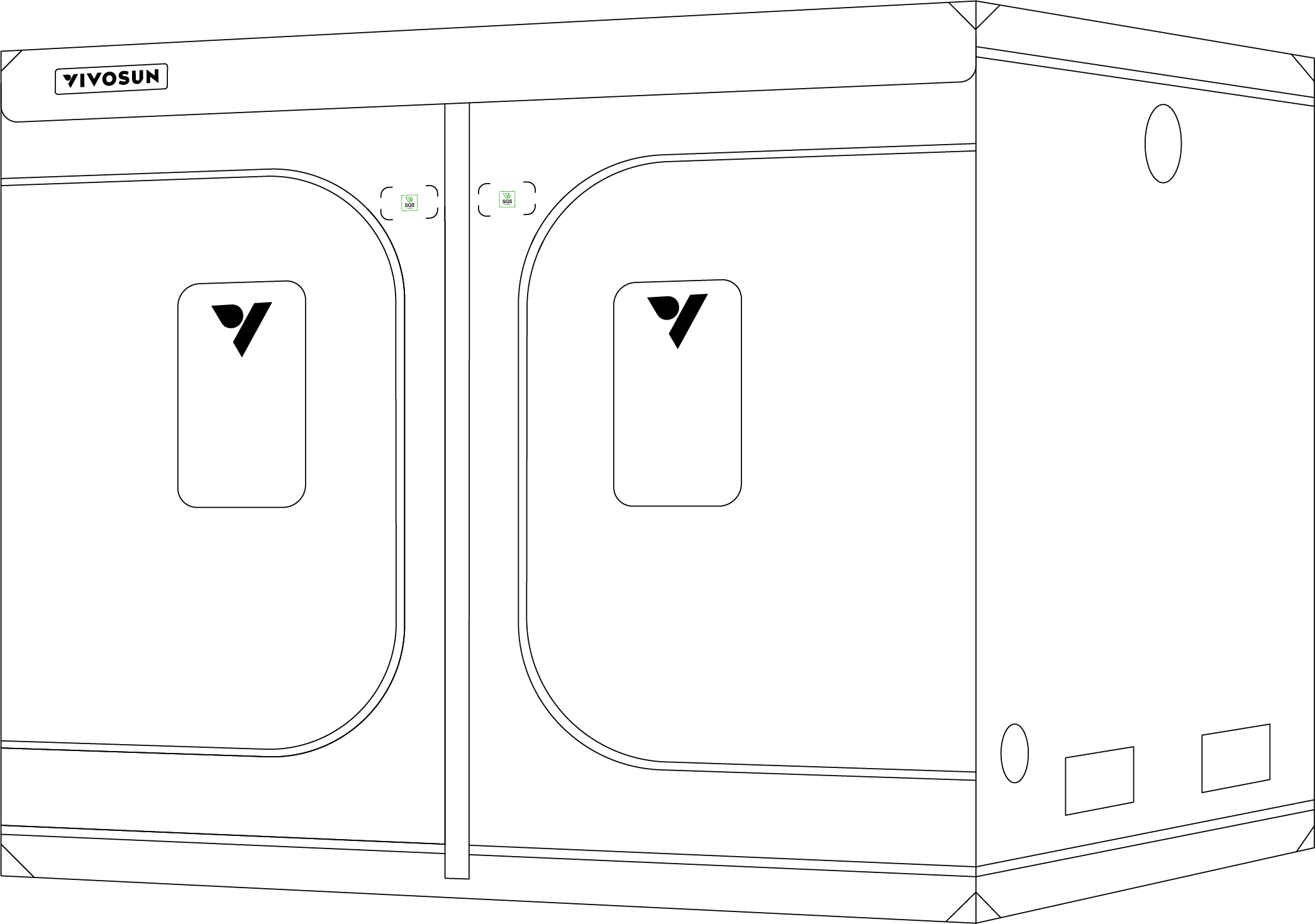

Ziehen Sie die Reißverschlüsse zu, um die Wände und Türen des Zeltes zu schließen. Stellen Sie sicher, dass die Zeltschicht an den Ecken gut auf dem Rahmen sitzt.

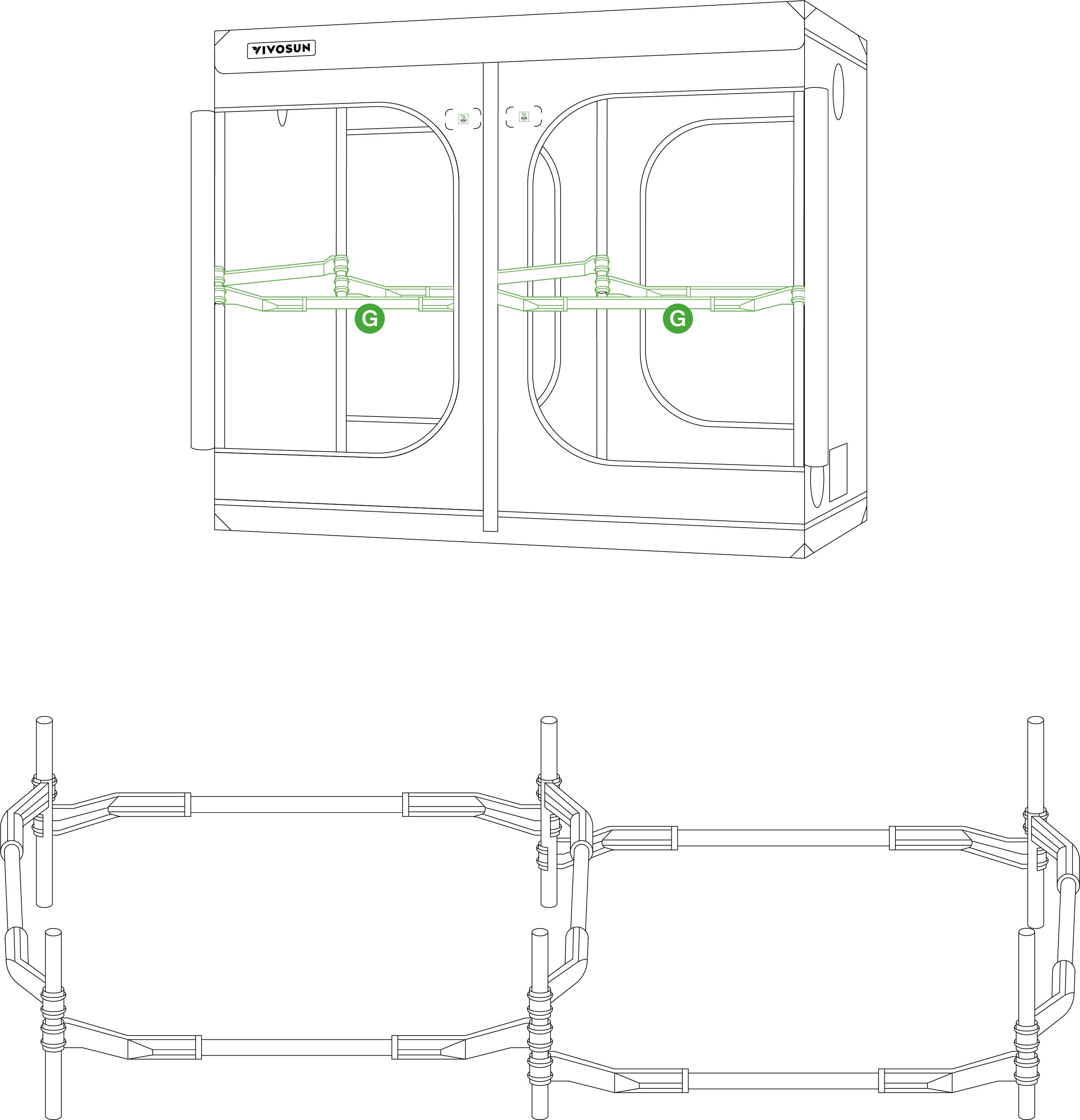

SCHRITT 11

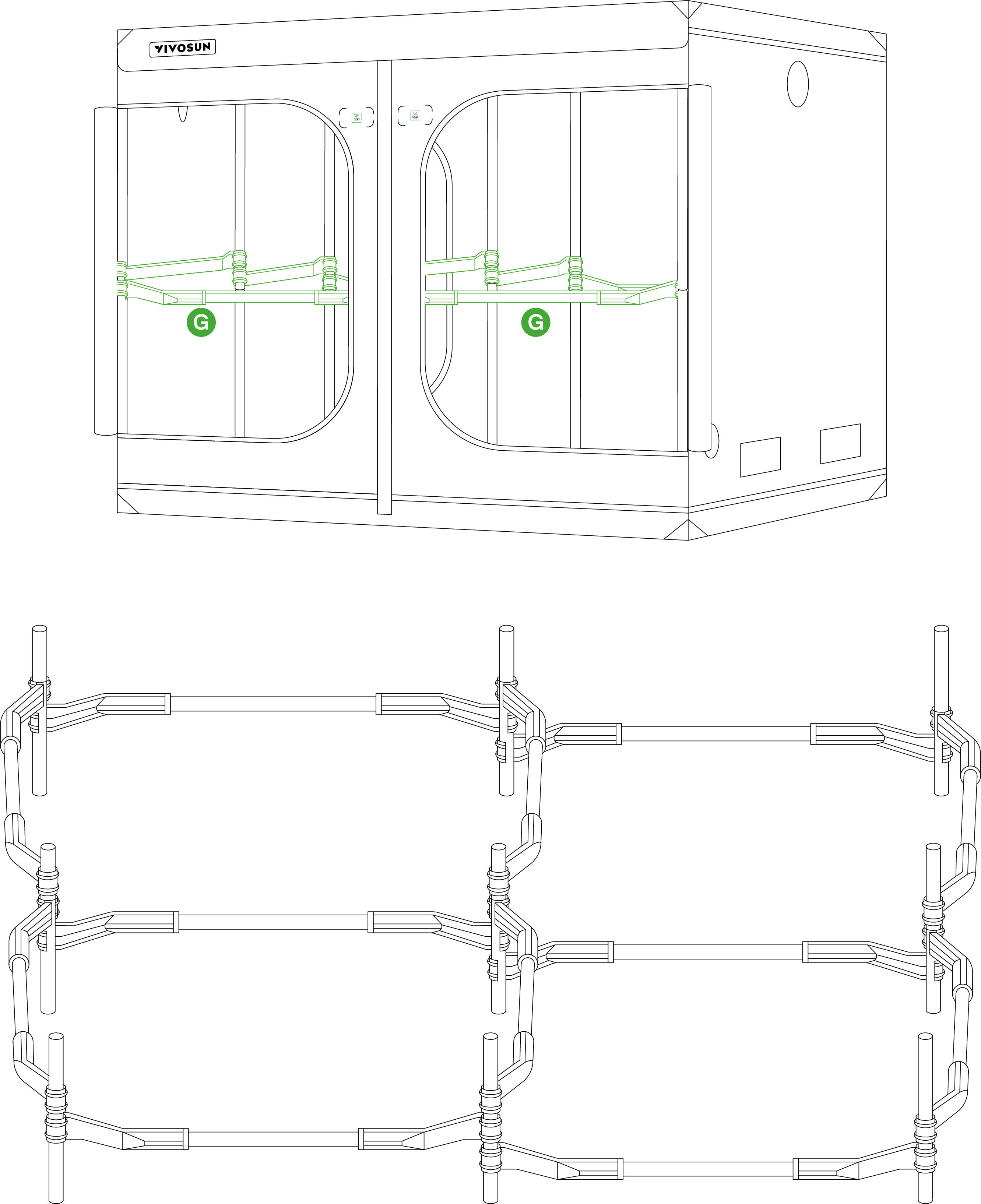

Installieren Sie horizontale Stützstangen (G) gemäß Ihren Anforderungen.
VST-P888/P108
SCHRITT 1
Verbinden Sie zehn (A) Stangen mit vier Eckstützen (4), zwei Vierweg-Kopplungen (5) und drei Dreiweg-Kopplungen (6), wie dargestellt, um die Basis des Zeltes zu bilden.
SCHRITT 2

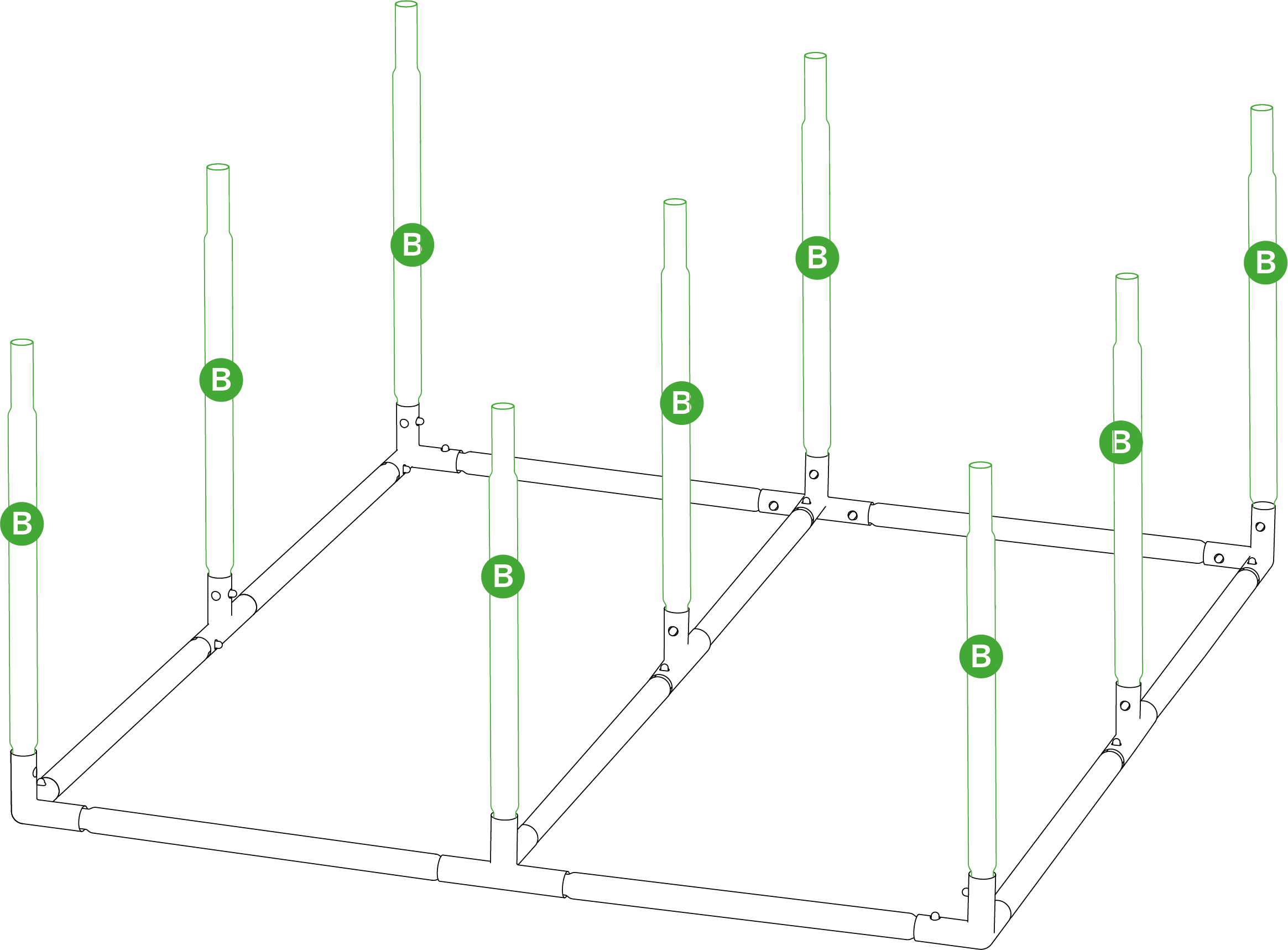

Verbinden Sie neun (B) Stangen mit den Eckstützen (4), den Vierweg-Verbindern (5) und den Dreiweg-Verbindern (6) der Zeltbasis.
SCHRITT 3

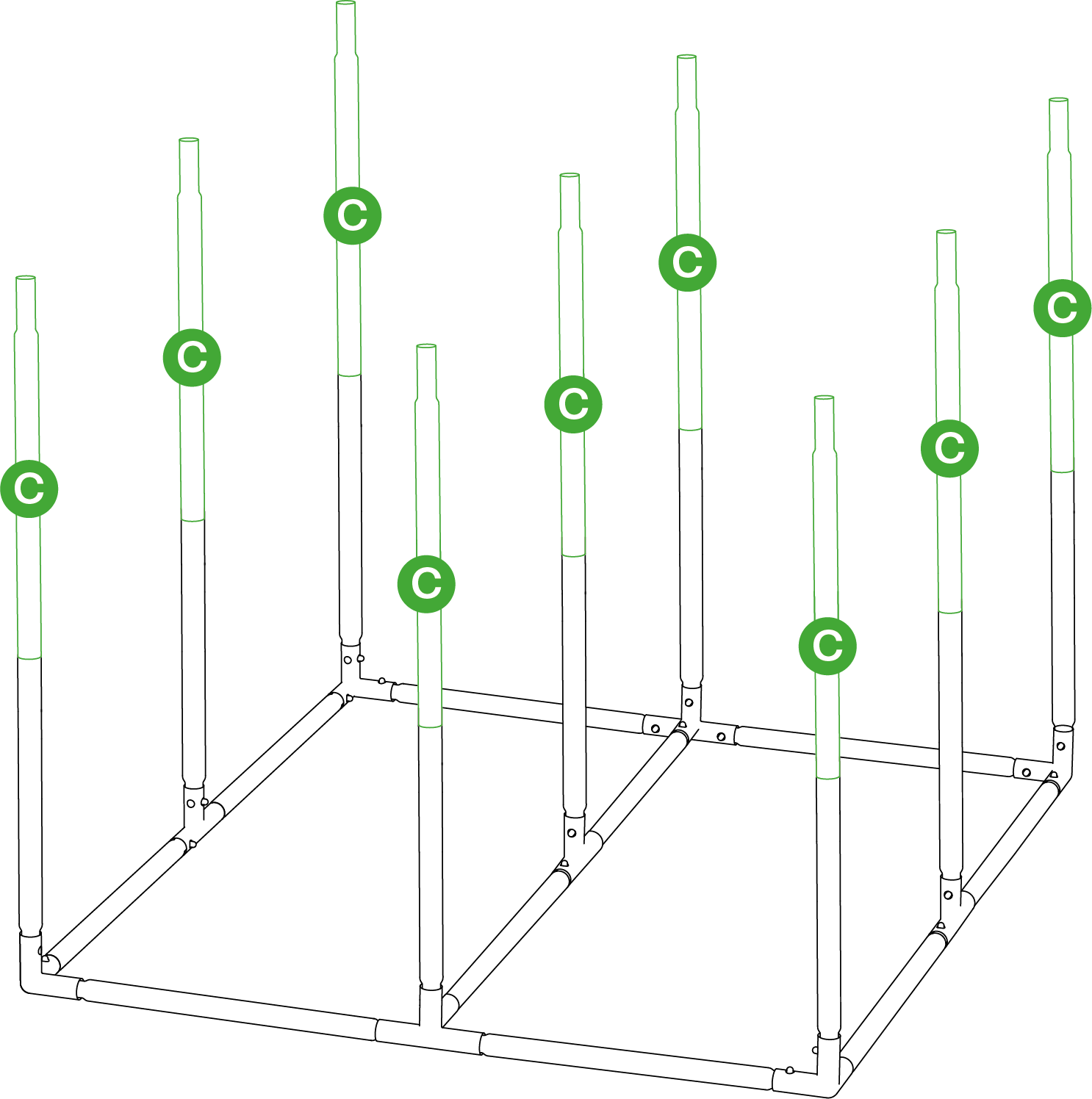

Verbinden Sie neun ( C ) Stangen mit den (B) Stangen .

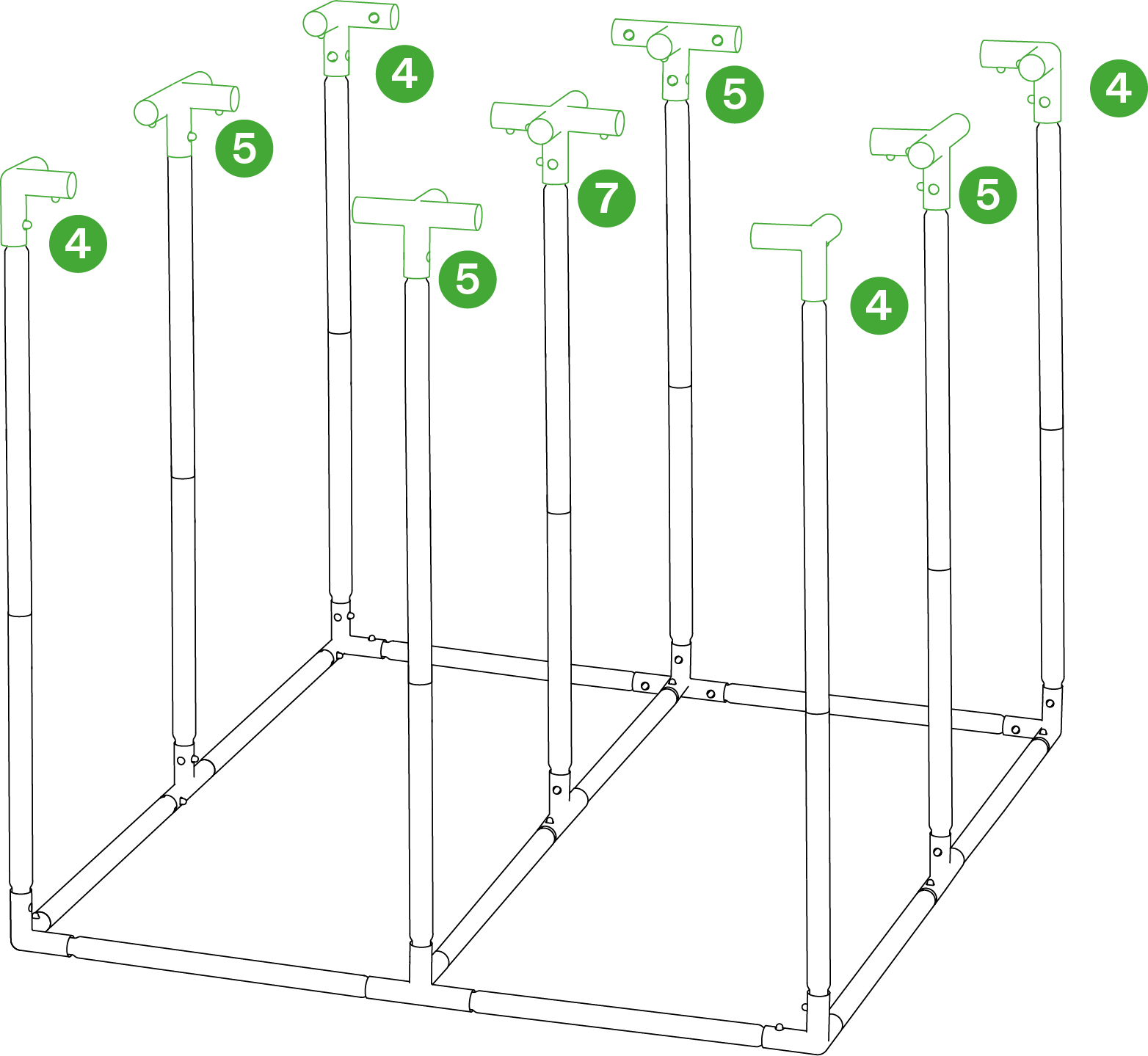

SCHRITT 4
Befestigen Sie die anderen vier Eckstützen (4), vier Vierweg-Verbinder (5) und eine Fünfweg-Kopplung (7), wie dargestellt.
SCHRITT 5

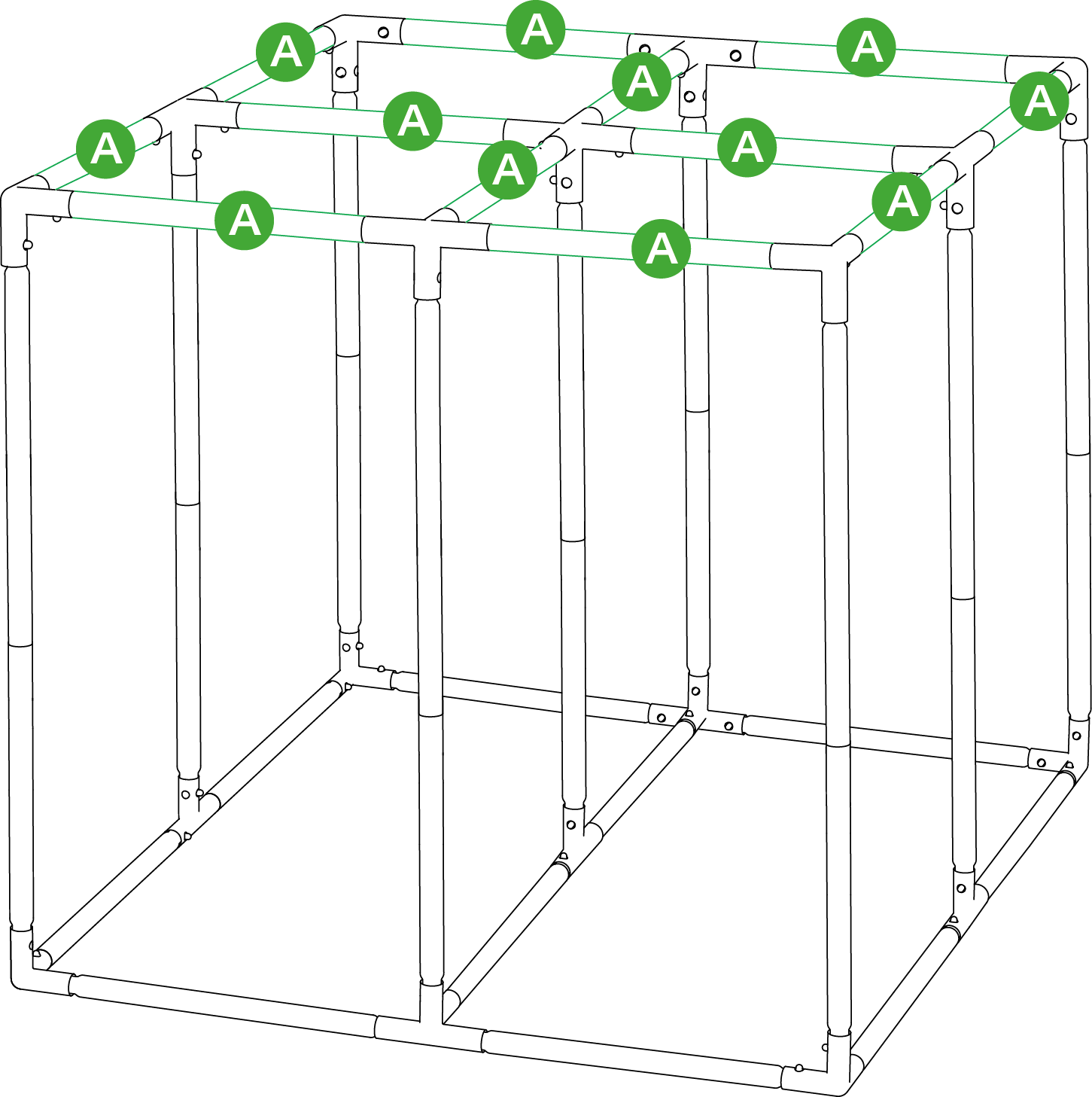

Verbinden Sie die anderen zwölf (A) Stangen mit Eckstützen (4), Vierweg-Verbidnern (5) und Fünfweg-Verbindern (7), um den oberen Rahmen des Zeltes zu bilden.
SCHRITT 6

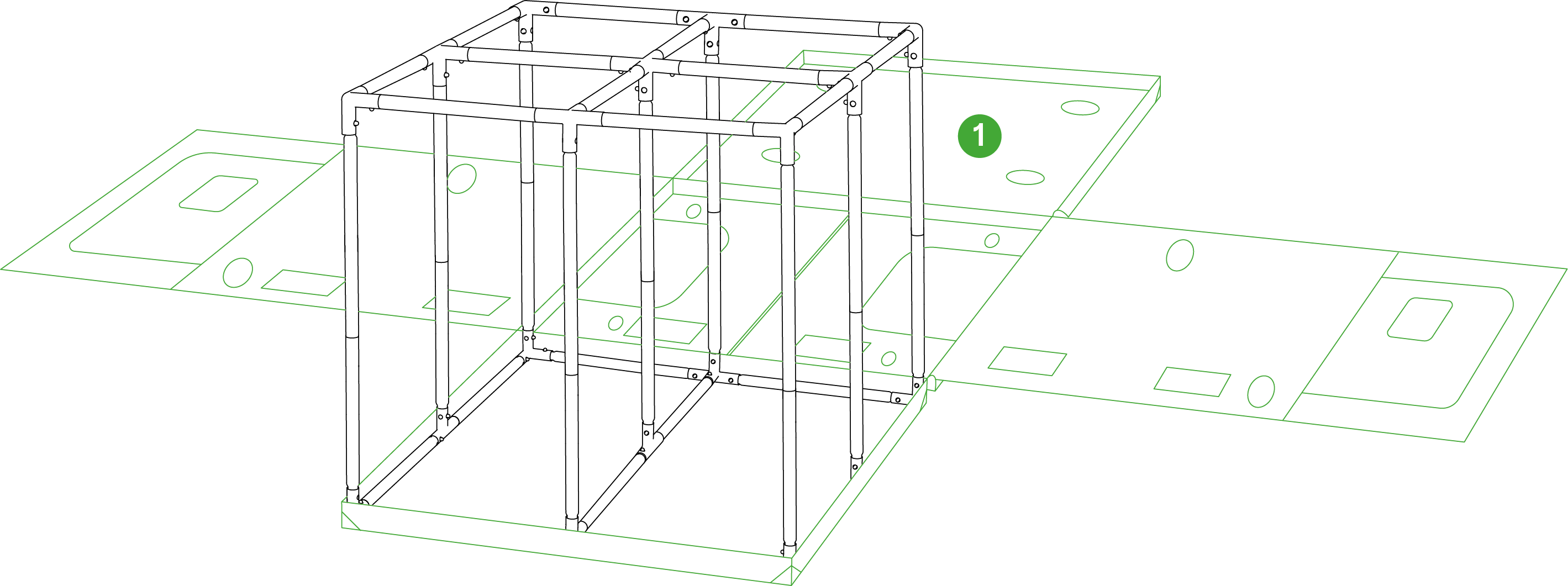

Öffnen Sie den Reißverschluss und falten Sie die Zeltschicht (1) auseinander. Platzieren Sie das Basisgestell im unteren Bereich der Zeltschicht.
SCHRITT 7
Ziehen Sie das Zeltdach hoch und bedecken Sie die Oberseite des Gestells.

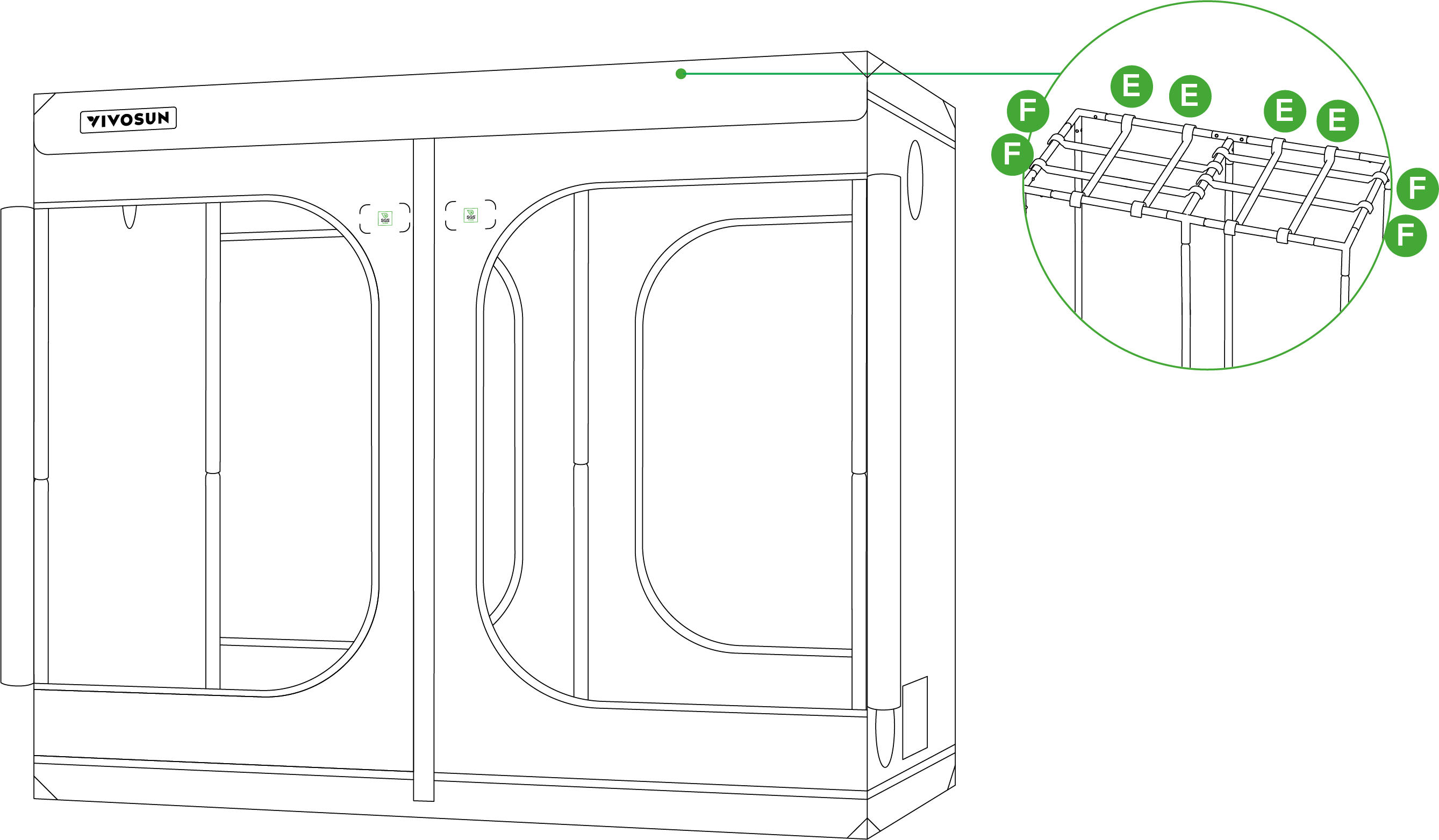

SCHRITT 8

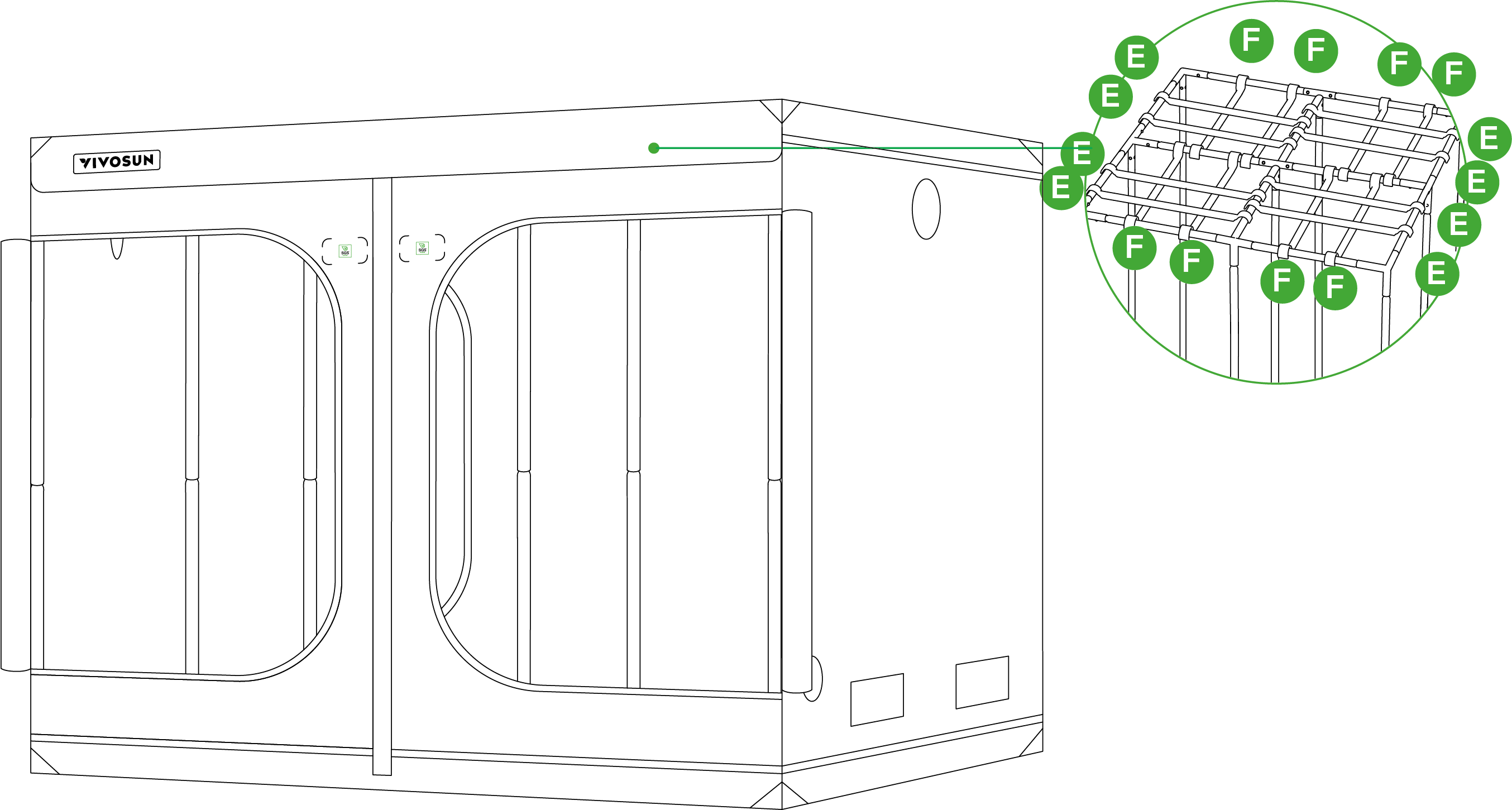

Setzen Sie die Deckenstangen (E, F) auf den oberen Rahmen, wie dargestellt, für das Aufhängen von Geräten.

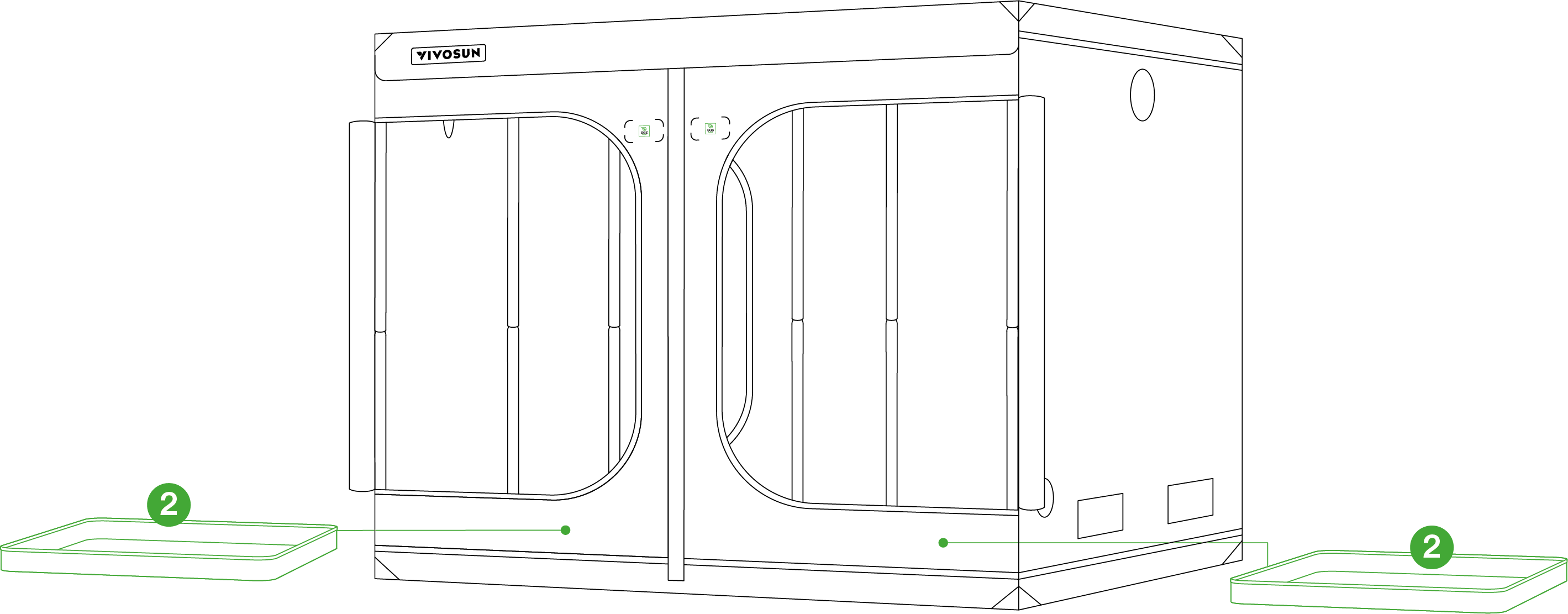

SCHRITT 9
Setzen Sie die Bodenschale (2) in das Zelt ein.
SCHRITT 10

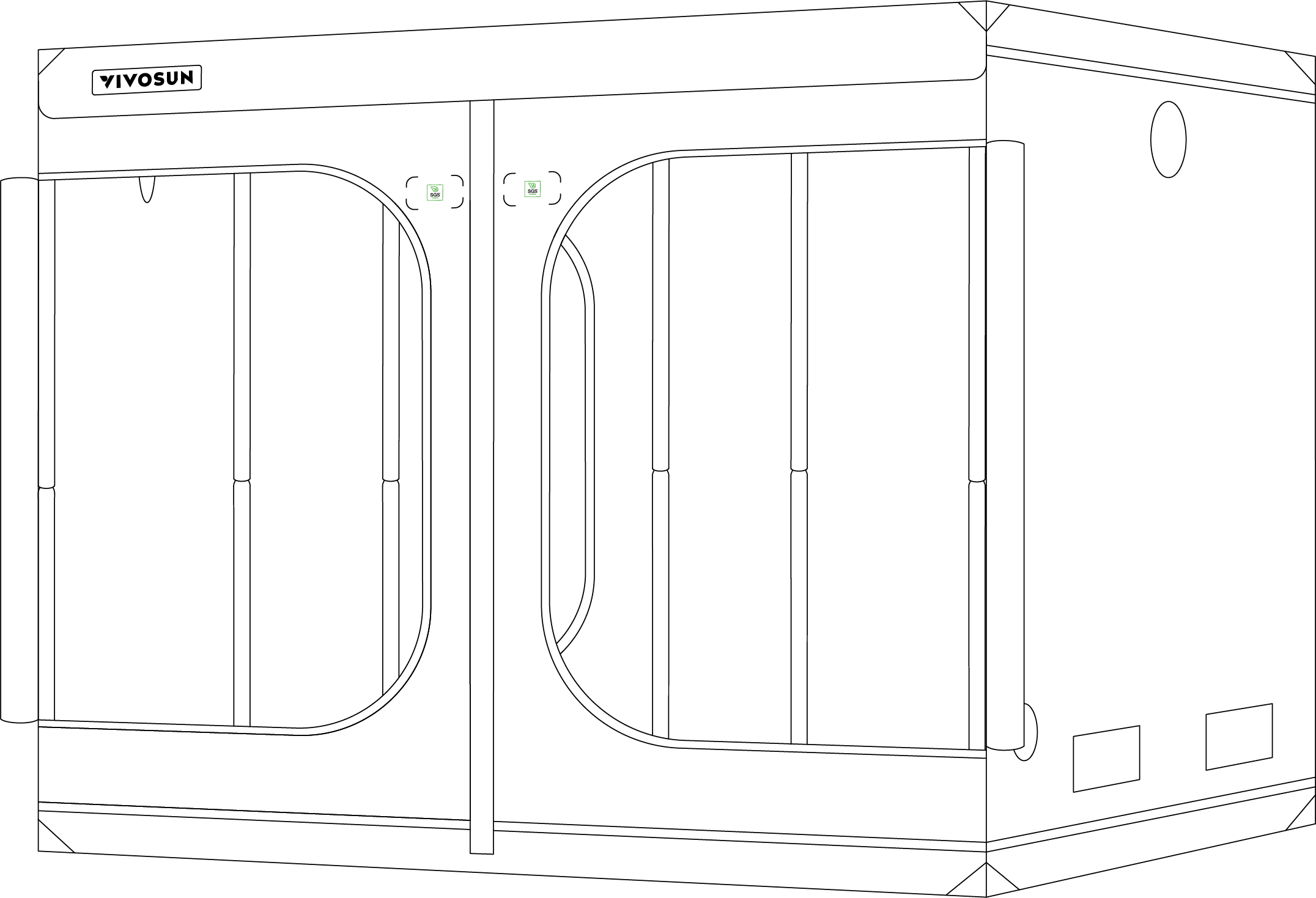

Ziehen Sie die Reißverschlüsse zu, um die Wände und Türen des Zeltes zu schließen. Stellen Sie sicher, dass die Zeltschicht an den Ecken gut auf dem Rahmen sitzt.
SCHRITT 11
Installieren Sie horizontale Stützstangen (G) je nach Bedarf.
GERÄTEINSTALLATION

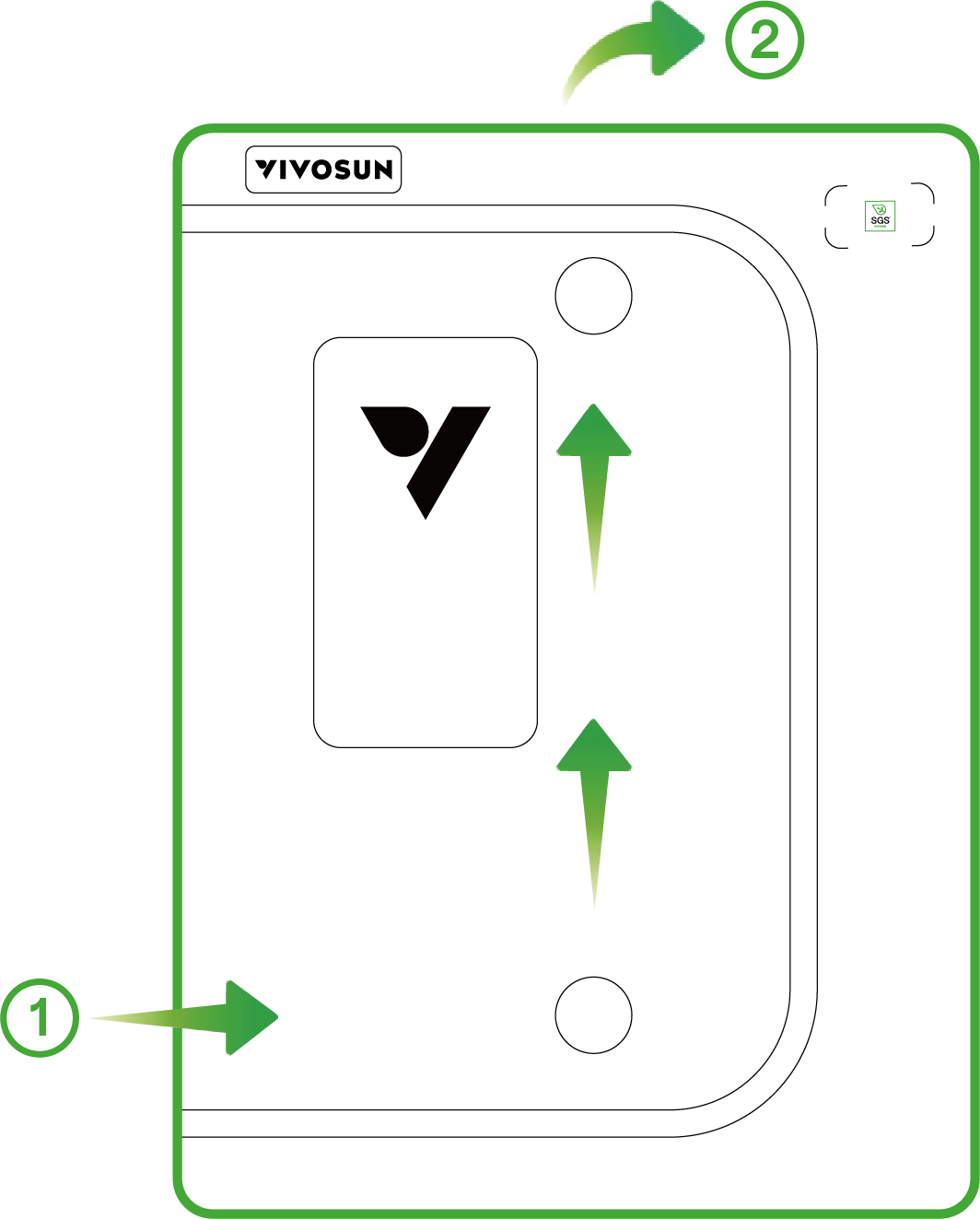

GROWZELT-BELÜFTUNG
Das Growzelt verfügt über mehrere Lüftungsöffnungen und Ansaugöffnungen zur Belüftung.
Lüftungsöffnung: Installieren Sie das erforderliche Lüftungsrohr an einer entsprechend großen Lüftungsöffnung. Nutzen Sie die Kordeln auf beiden Seiten der Öffnung, um das Lüftungsrohr sicher am Zelt zu befestigen.
Ansaugluftventil: Erleichtert das Einströmen von Frischluft in das Zelt.
*① Luftansaugventil ② Lüftungsöffnung
ROHRVENTILATOR
Der Rohrventilator kann als Abluftventilator oder als Ansaugventilator verwendet werden.
Abluftventilator: Wird an der höchsten gegenüberliegenden Ecke des Ansaugventilators in Ihrem Growzelt aufgehängt oder montiert. Der Pfeil für Luftstrom zeigt von Ihrem Growzelt weg.
Ansaugventilator: Wird an einer unteren Ecke außerhalb des Growzeltes montiert. Der Pfeil für Luftstrom zeigt in Richtung Ihres Growzeltes.

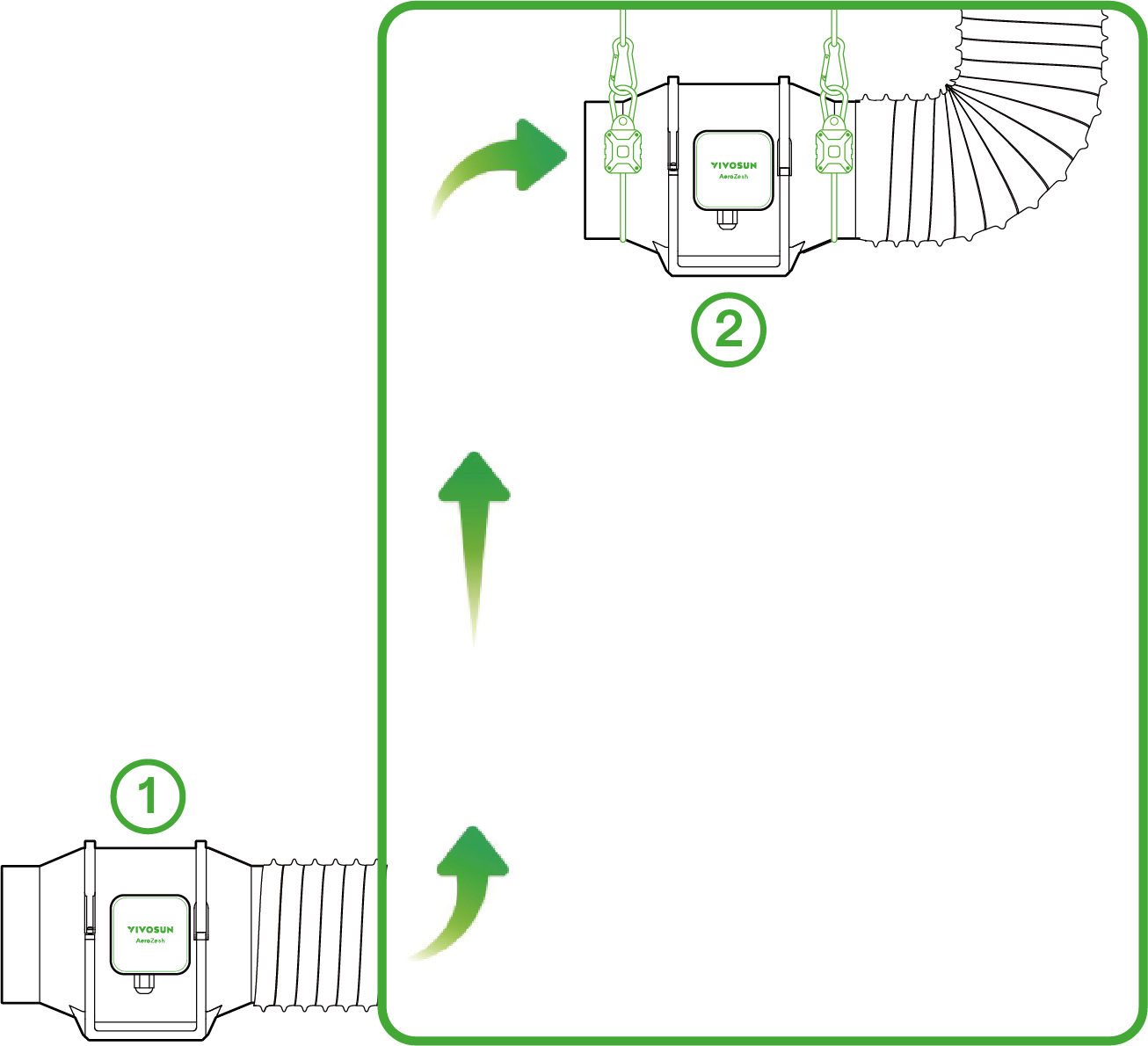

*① Zuluftventilator ② Abluftventilator
STANDARDINSTALLATION

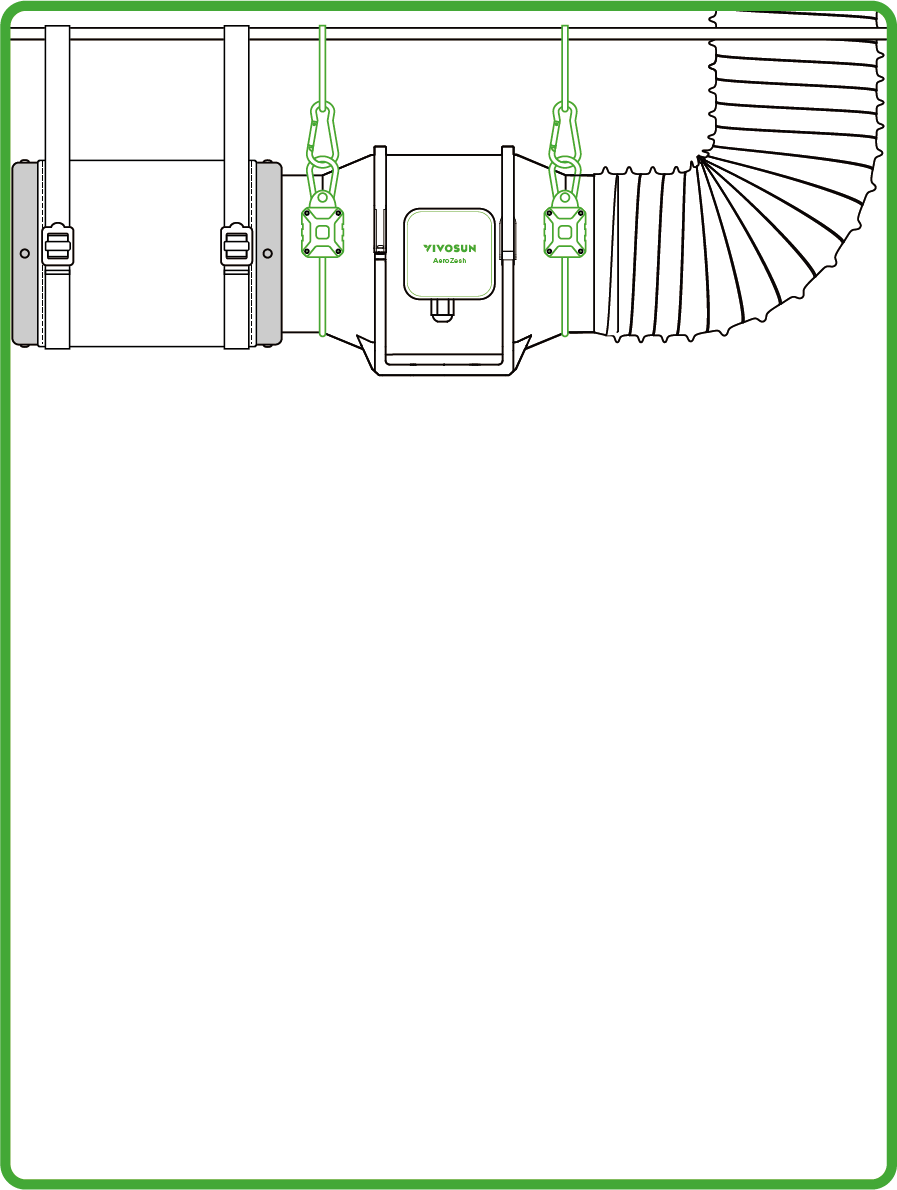

Rohrventilator & Aktivkohlefilter : Wählen Sie einen geeigneten Rohrventilator für Ihr Growzelt. Hängen Sie den Rohrventilator an der Deckenstange des Zeltes auf und verbinden Sie ihn mit Lüftungsrohren an der Luftauslassseite des Ventilators. Installieren Sie einen Aktivkohlefilter an der Luftansaugseite des Zeltes und hängen Sie ihn mit den Riemen (die mit dem Zelt geliefert werden) auf.
Grow Light: Wählen Sie eine geeignete Grow Light für Ihr Zelt. Installieren Sie die Grow Light mit Seilaufhängern, nachdem Sie den Rohrventilator und den Aktivkohlefilter installiert haben. Passen Sie die Höhe des Grow Lights entsprechend an.
GARANTIE
Vivosun gewährt eine einjährige Garantie auf alle Zelte, die direkt bei uns oder über unsere autorisierten Händler gekauft wurden. Diese Richtlinie ist unser Engagement, etwaige Herstellungsfehler oder vorzeitige Schäden, die während der normalen Nutzung unserer Produkte auftreten können, schnell zu beheben.
Unsere Garantie deckt den Ersatz oder die Rückerstattung von Käufen ab, die innerhalb eines Jahres nach dem ursprünglichen Kaufdatum Materialfehler aufweisen. In solchen Fällen können sich Kunden an uns wenden, um den Anspruchsprozess einzuleiten. Wir benötigen einen Kaufnachweis, um die Anspruchsberechtigung zu überprüfen.
Diese Richtlinie gilt nicht für Produkte, die missbraucht, beschädigt oder absichtlich zerstört wurden. Sie deckt auch keinen normalen Verschleiß oder kosmetische Mängel wie kleine Kratzer ab.
Die Kunden können sich darauf verlassen, dass unsere Produkte strengen Qualitätsprüfungen unterzogen werden. Diese einjährige Garantie spiegelt unser Vertrauen in die Haltbarkeit unserer Produkte bei normaler Nutzung wider.
